德玛吉NTX1000车铣复合加工中心结构

　　这套车铣复合加工中心三维结构，还原了NTX系列紧凑型多轴机床的整机布局逻辑，面向中小尺寸复杂回转类零件的一次装夹完整加工场景。在精密制造车间里，这类设备主要承担医疗植入物、航空液压阀芯、汽车精密轴套、刀具刀柄这类既有车削回转面、又带铣削平面、偏心孔、空间斜孔特征的零件加工，省去传统工艺里车床转铣床、二次装夹找正的工序，避免多次装夹带来的形位公差累积。

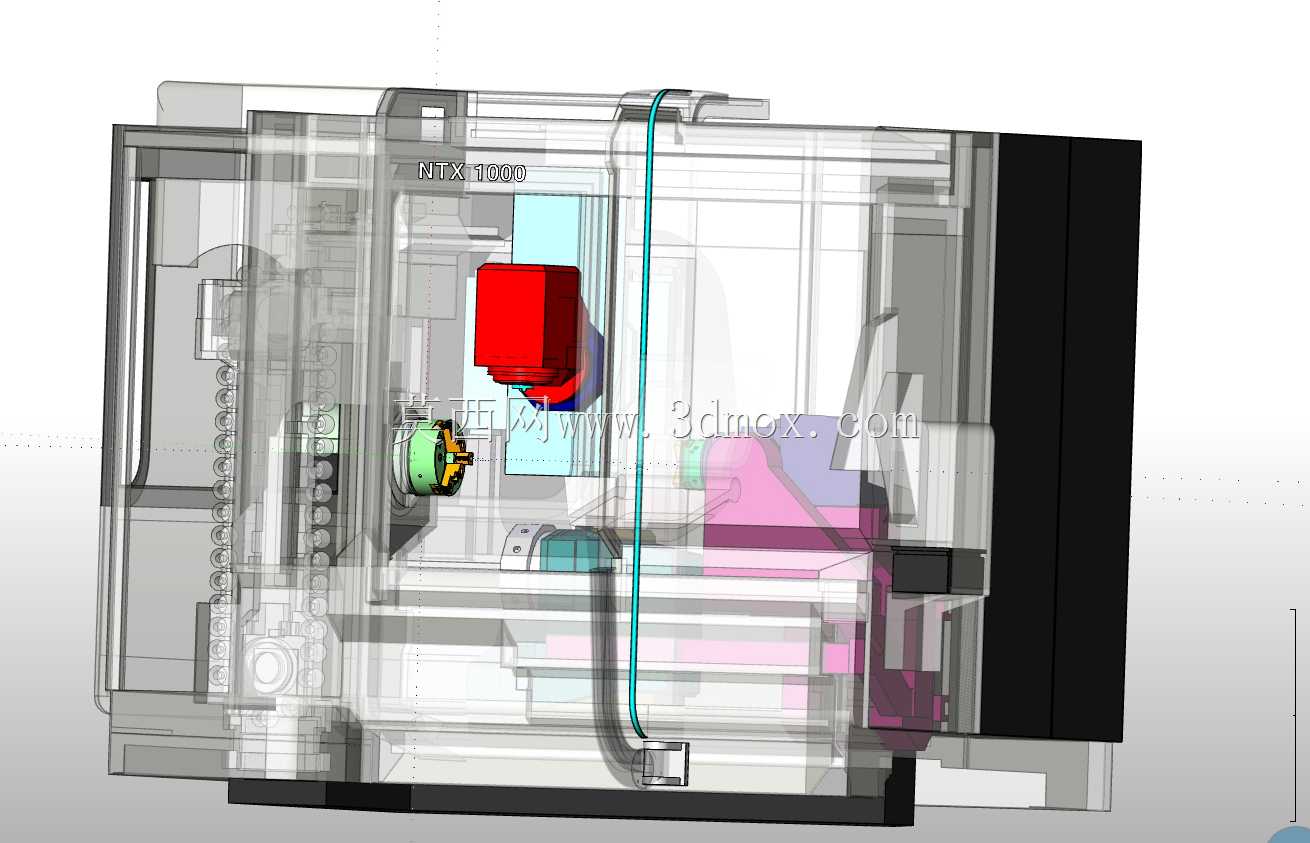

　　从整机结构来看，模型采用半透明外防护的呈现方式，能够清晰看到内部核心运动部件的排布：床身作为整机承载基础，采用斜床身布局思路，排屑流畅的同时保证切削区域刚性，主轴单元布置在床身左侧，配备带分度定位功能的车削主轴，可完成棒料夹持、回转车削以及分度定位后的铣削加工。刀塔与动力铣头单元集成在滑移刀座上，Y轴行程可覆盖偏离主轴中心的偏心加工位置，B轴动力头可实现角度摆动，完成斜孔、斜面的多轴联动加工。模型中不同颜色区分的运动模组，红色为主轴动力单元、青绿色为回转刀塔、粉色为副主轴或尾座支撑单元，各部件的运动包络空间都在防护内部预留了安全间隙，避免高速运动中发生干涉。

　　外防护设计上，整机采用全封闭钣金结构，正面设置双开防护门，加工区域观察窗预留透明视镜位置，顶部排布切削液管路与线缆走线槽，侧面预留电气柜安装位与排屑器对接接口。安装边界方面，该机型属于紧凑型车铣中心，整机占地长度约3米、宽度约2.2米，设备进场需要预留侧面维护开门空间，地基需按照整机重量做承重加固，四周预留切削液槽、排屑机的安装空位，车间吊装时要对应床身预设的吊耳位置，避免吊装过程中磕碰外防护与精密导轨面。

　　结构设计阶段，工程师会重点校核各轴行程极限位置的干涉情况：X轴横向进给、Z轴纵向进给、Y轴偏心进给的全行程范围内，刀具、工件、夹具、防护之间的最小安全距离都要满足高速切削的安全规范，主轴端面到刀塔的最大加工距离、最大棒料通过直径、最大车削直径这些核心参数，都要在布局阶段匹配目标加工零件的尺寸范围。内部的导轨、丝杠传动部件全部布置在切削飞溅区域之外，采用防护罩完全密封，避免切屑磨损传动件，切削液喷嘴的排布位置对准刀尖切削区域，保证加工过程中刀具冷却与冲屑效果。这类高精度复合机床的三维结构搭建，能够帮助产线规划人员提前完成车间布局、工位间距校核，也能让设备维护人员直观理解内部传动链路，在设备进场前完成地基、水电、排屑系统的配套施工。
