五轴联动加工中心整机外观结构

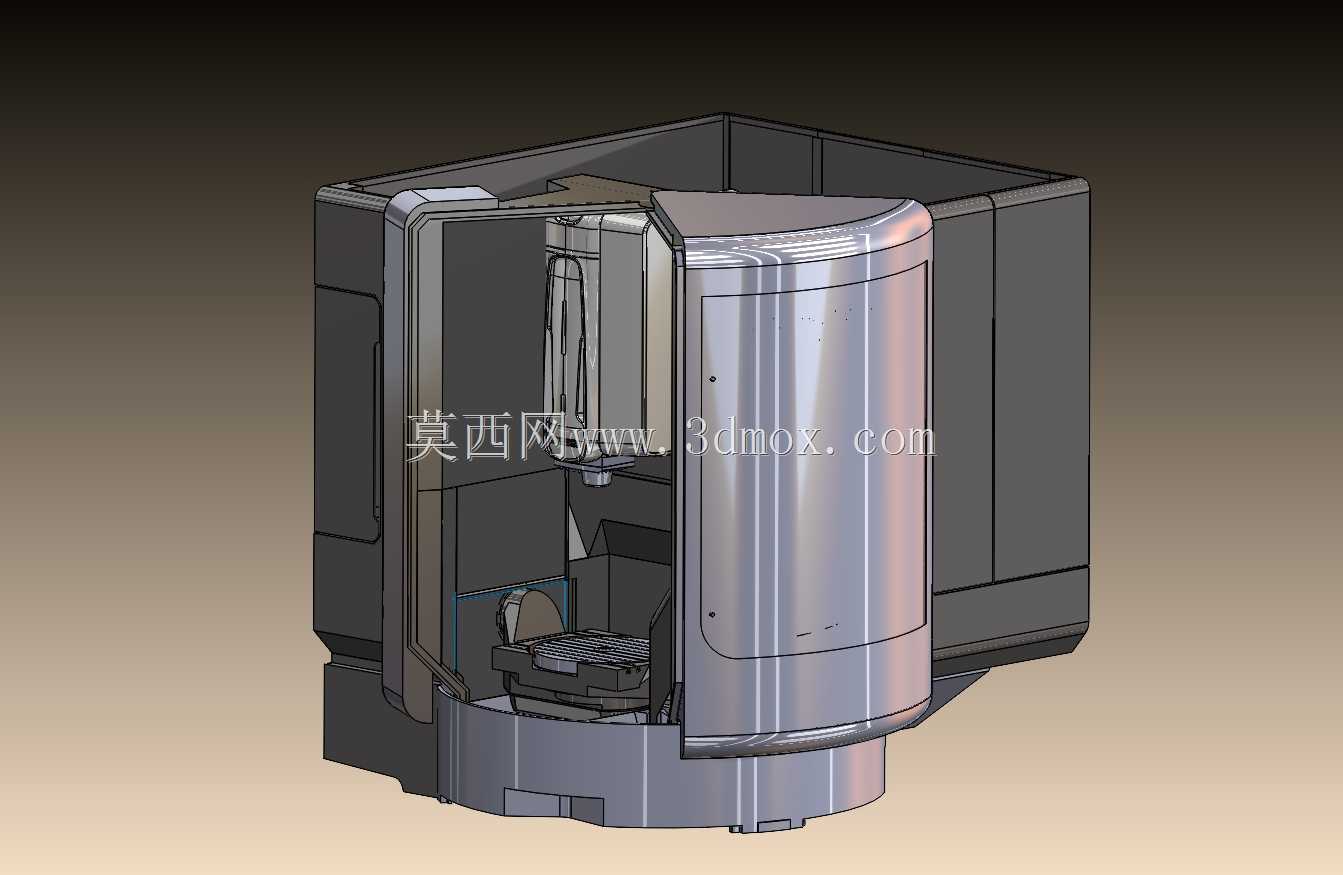

　　这套五轴联动加工中心整机数模，围绕精密复杂零件的一次装夹铣削需求搭建，外观与内部运动部件的空间关系还原度较高，适合用于车间布局校核、产线方案演示以及机床防护结构参考。整机采用全封闭钣金防护布局，正面设置圆弧滑动防护门，操作人员可从正面敞开区域接近回转工作台；顶部与侧围护板将加工腔体完全包裹，能够阻挡高速铣削过程中飞溅的切屑与切削液，护板内侧预留了排屑、冷却管路与观察窗的安装位置。

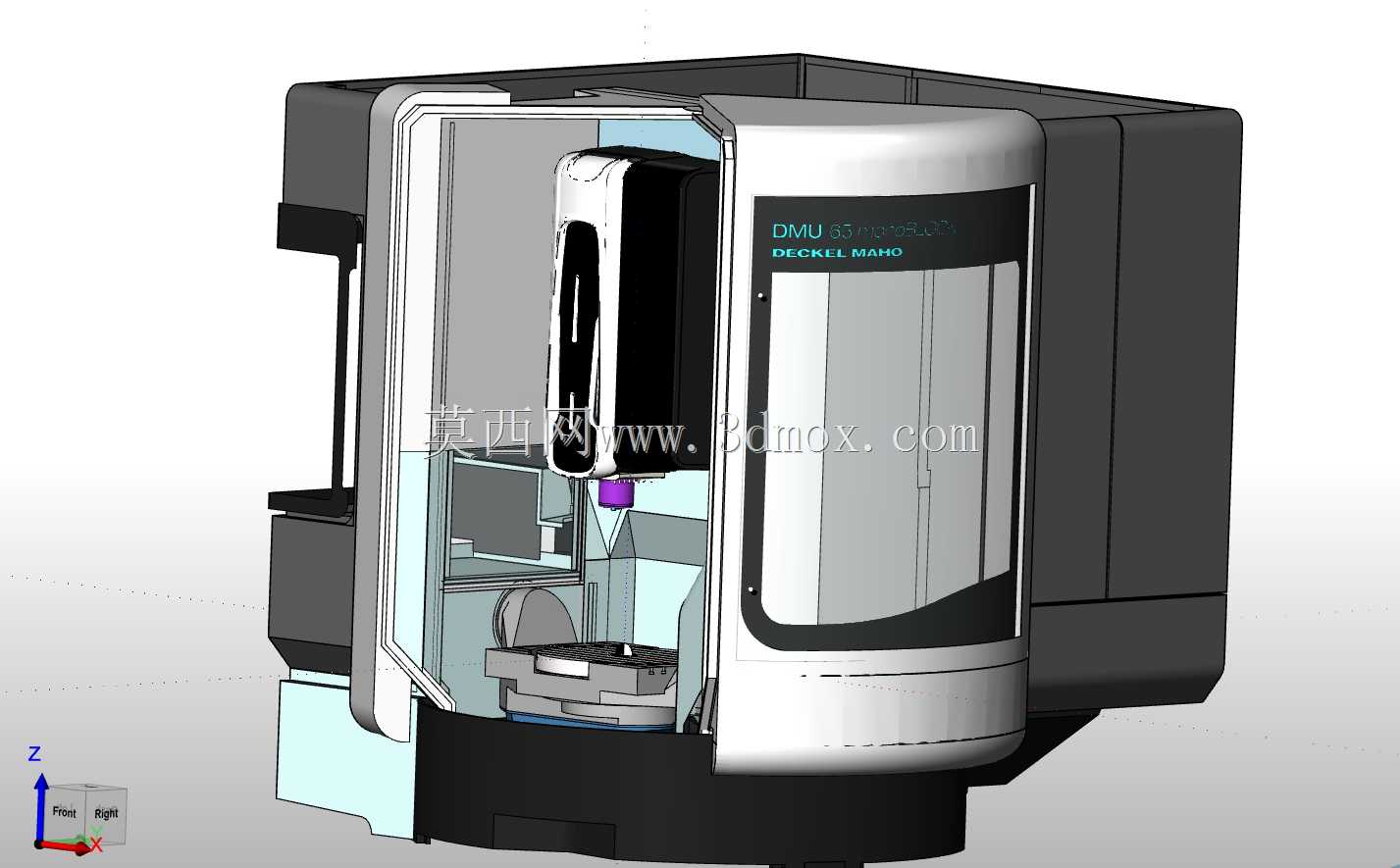

　　从实际加工场景看，这类设备多用于模具型腔、航空结构件、医疗器械复杂曲面以及精密箱体类零件的多面加工。工件一次装夹后，主轴端与回转摆动工作台联动，可完成空间斜面、深腔、异形孔系的连续铣削，减少多次装夹带来的定位误差。模型中工作台位于加工区下部，主轴立式布置在腔体后方，刀库与换刀机构的轮廓在护板内部留出了运动包络，设计时需要重点核对刀具交换路径与防护门、工件夹具之间的干涉边界。

　　外形建模遵循真实机床的安装逻辑：底部为整体式床身基座，承担整机重量并提供水平调平基准；侧面护板做成可拆卸板块，便于运输时分体吊装，也方便后期维护导轨、丝杠与驱动部件。前部圆弧门不仅是外观造型，其回转半径与开门后的操作空间直接影响上下料距离，布局时要在门前预留足够的工件吊运与人员操作区域。后部柜体集中布置电气、冷却与排屑接口，建模时保留了检修门开启方向与周边设备的安全间距。

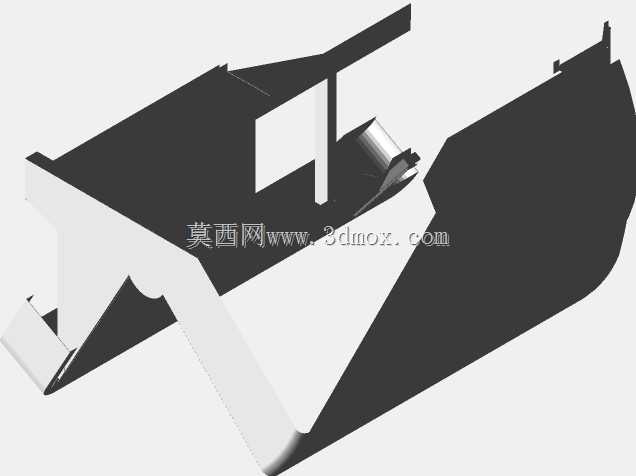

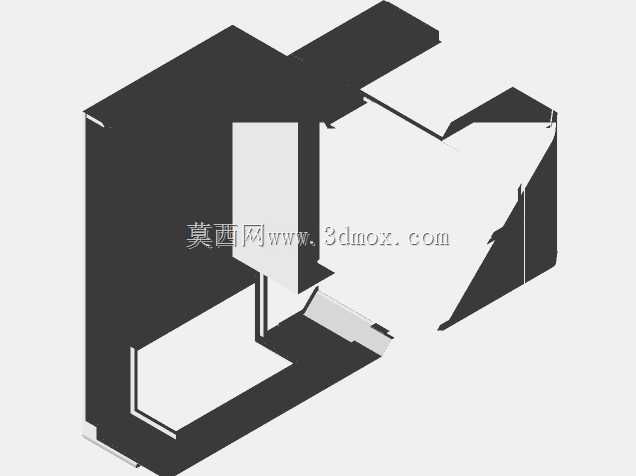

　　结构表达上，外防护、加工腔体、主轴单元、回转工作台和床身基座的层次划分清晰，能够直观呈现封闭机床从外部护罩到内部加工区的装配关系。对于做自动化产线集成的工程师，可据此核对机械手上下料高度、机床开门位置、地坑与排屑器走向；对于机床防护设计人员，则可参考圆弧门与固定护板的分块方式，评估密封条、观察窗、导轨遮板和维修开口的布置合理性。整体模型没有孤立的装饰造型，每一处外凸与内收轮廓都对应运动包络、防护密封或维护空间的工程约束。
