凸轮模拟器配套三轴数控机床结构设计

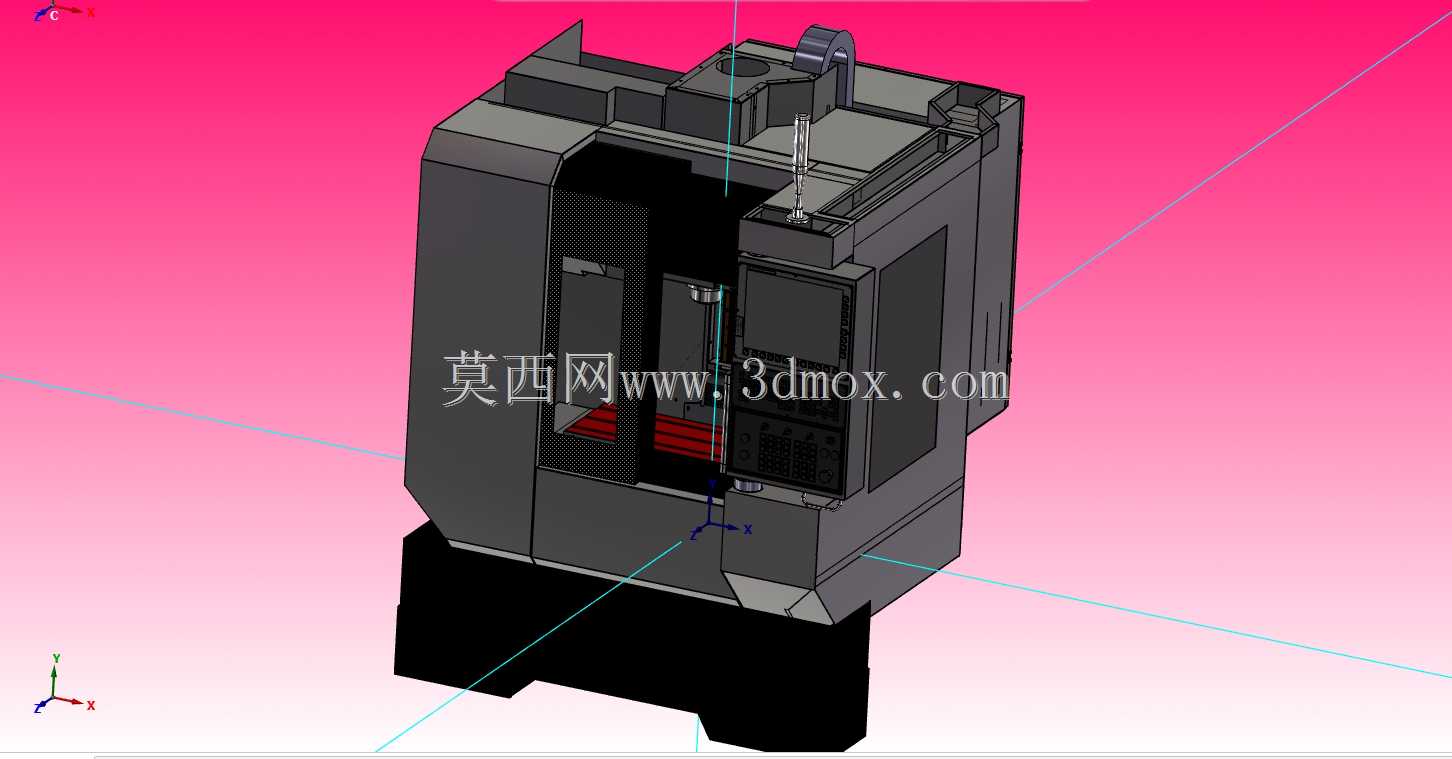

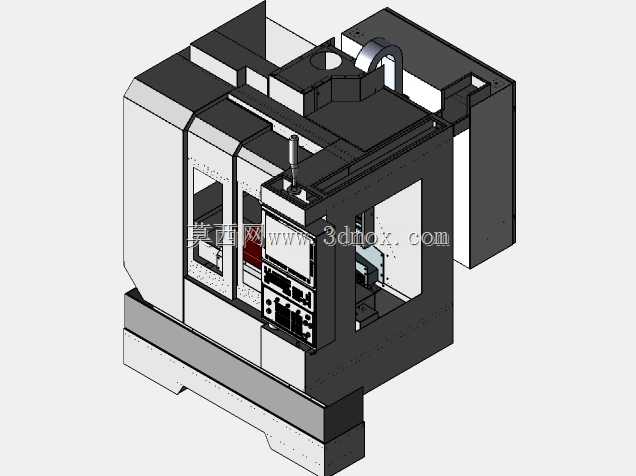

　　这款三轴数控机床主要面向凸轮模拟器核心零部件的精密加工场景，在凸轮类非标零件的小批量试制、工艺验证环节承担核心加工职能，可完成凸轮轮廓铣削、安装孔位钻铰、基准面精铣等多工序加工任务，无需多次装夹即可完成零件大部分加工面的工序覆盖，能有效减少凸轮类异形轮廓零件的装夹找正时间，降低多次装夹带来的形位公差累积。从整机结构设计来看，采用固定式床身搭配立式主轴布局，主轴箱沿立柱导轨做Z向进给运动，工作台沿床身导轨完成X、Y向的进给传动，三个进给轴均采用线性导轨搭配滚珠丝杠的传动组合，可保证进给运动的平稳性与定位精度，满足凸轮轮廓连续加工的轨迹跟随要求。整机外围设计了全封闭的防护壳体，防护门采用上下滑动的开合结构，加工过程中可完全封闭加工区域，

　　避免切削液飞溅、切屑飞出对车间环境造成影响，同时防护壳体上预留了观察窗位置，可实时观察内部加工状态，无需频繁开启防护门。机床底部设置了整体式排屑与切削液回流腔体，可将加工过程中产生的金属切屑汇集到排屑口，切削液经过滤网过滤后回流到冷却系统循环使用，减少生产过程中的切削液损耗。设计过程中重点考虑了安装边界的适配性，整机底座采用水平调平结构，可适配常规工业厂房的混凝土地面安装条件，无需额外制作特殊地基，整机的外接气源、电源接口均集中布置在机身后侧，方便车间管线的排布对接。主轴单元采用高刚性主轴结构，可适配不同规格的铣刀、钻头等加工刀具，能满足钢件、铝合金等常用凸轮加工材质的切削参数要求，主轴端面到工作台面的距离预留了足够的行程空间，

　　可适配不同高度的工装夹具装夹需求。操作面板布置在机身前部右侧位置，符合操作人员的站立操作习惯，可快速完成程序调用、参数调整、主轴启停等操作，减少操作过程中的移动距离。机身内部的走线全部采用拖链防护结构，避免进给运动过程中电缆、油管出现磨损拉扯，提升设备长期运行的可靠性。
