畜禽饲料平模颗粒压制机组结构

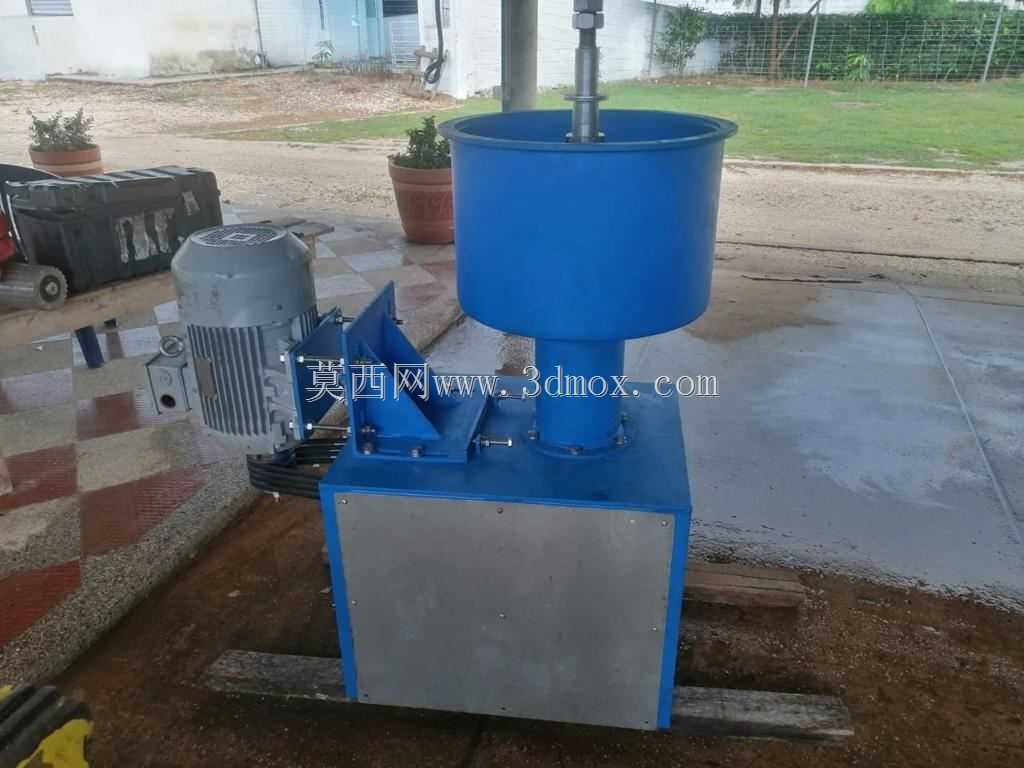

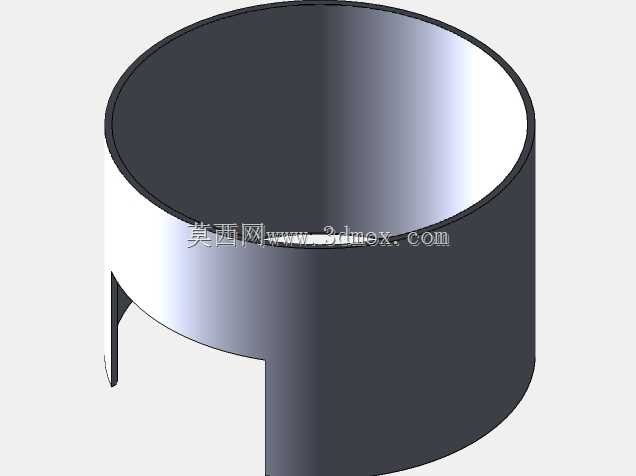

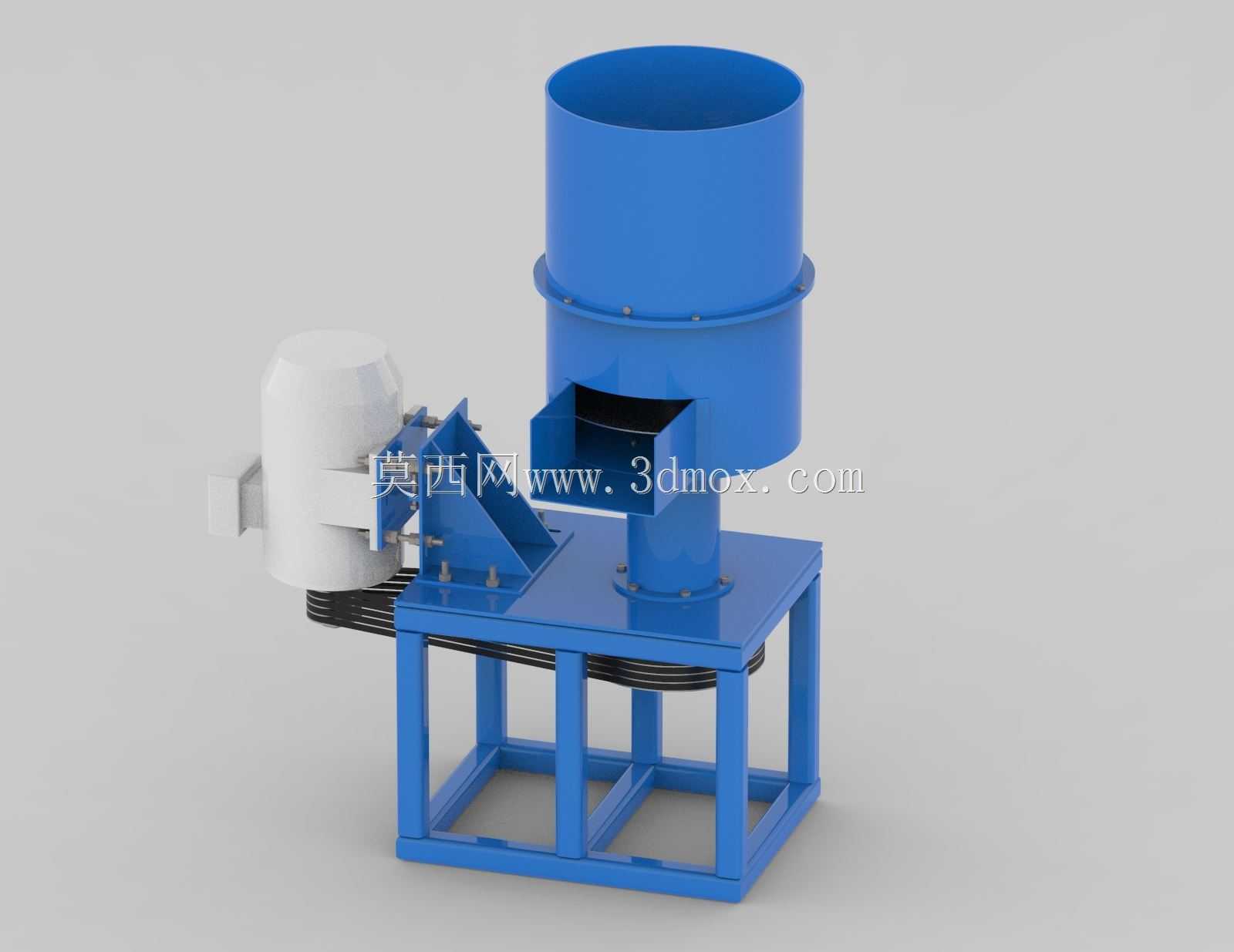

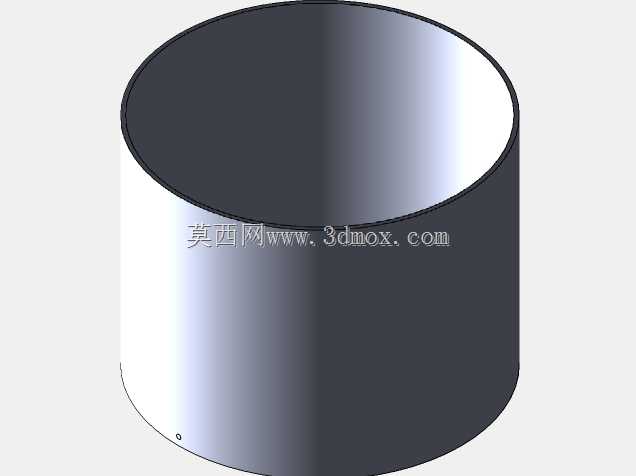

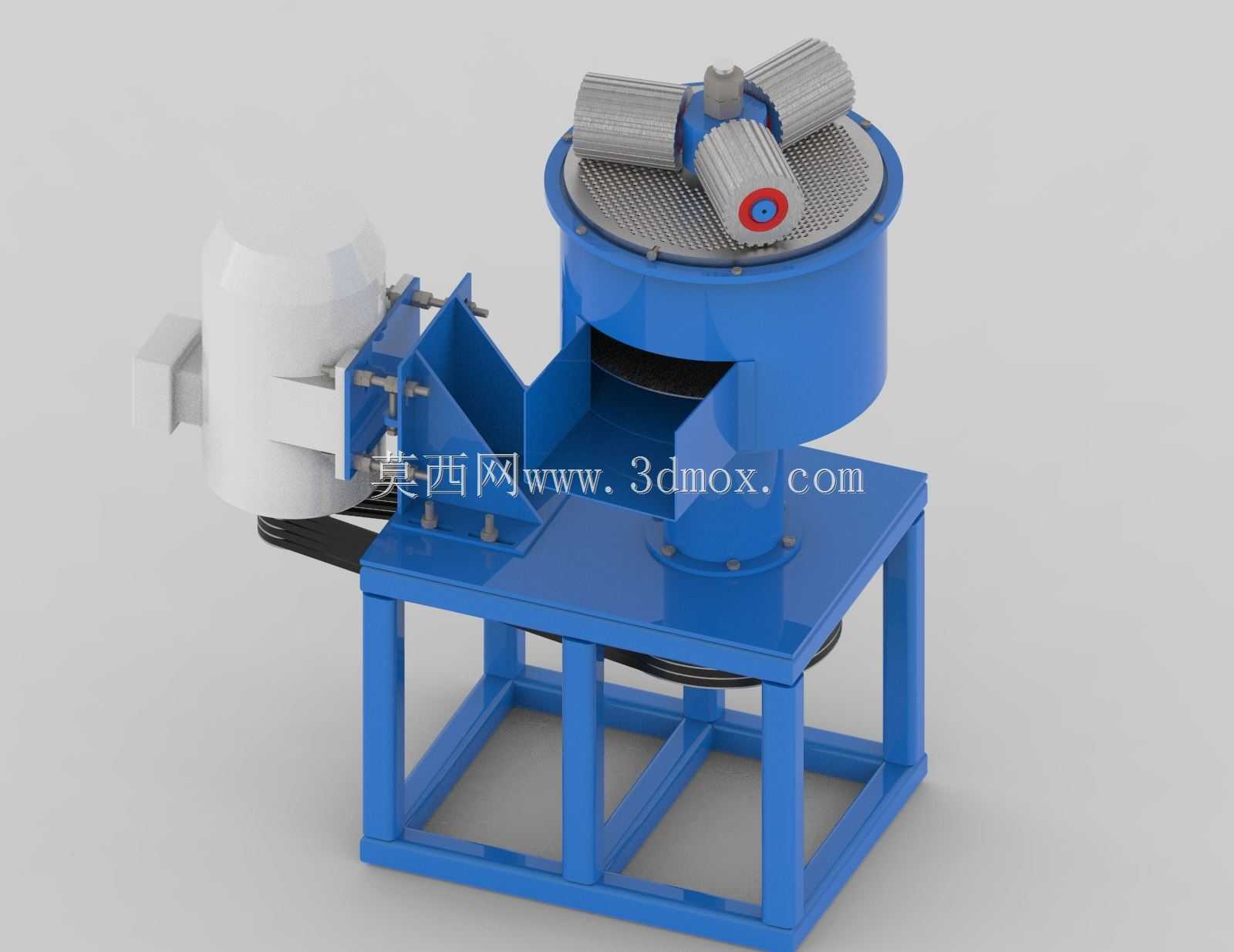

　　这套三维结构呈现的是面向中小型养殖场与饲料加工点的平模式颗粒制粒设备，主要用于将玉米、豆粕、麸皮、草粉等粉碎后的混合原料压制成圆柱状颗粒，适配家禽育雏、育成以及生猪饲喂场景。设备上方设置大容积圆柱形储料斗，原料依靠自重连续进入下方压制腔，避免人工频繁补料造成的喂料断流；料斗下部采用锥段过渡并配置观察与检修开口，能够在运行中观察料流状态，结块堵塞时也可快速清理。

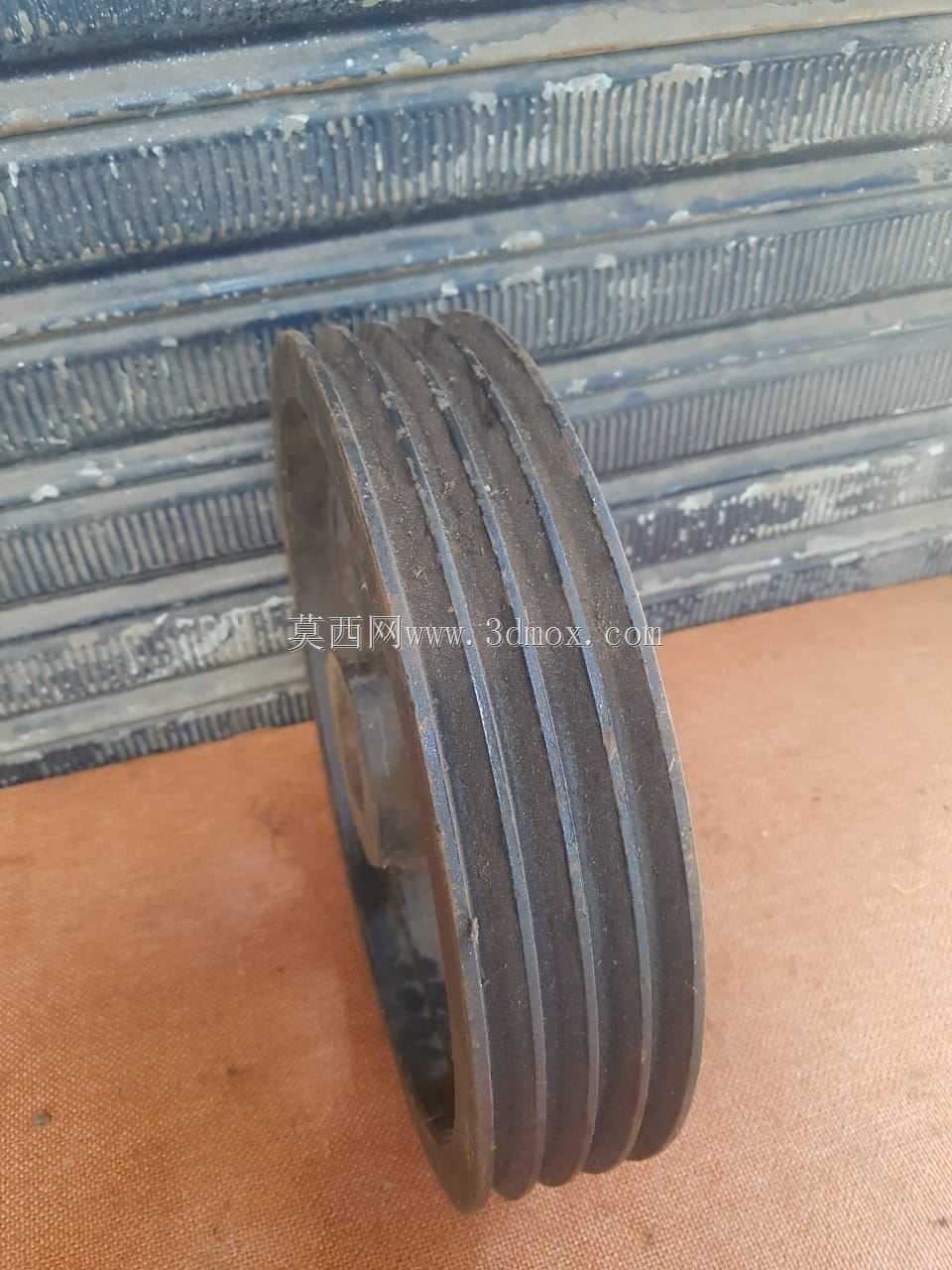

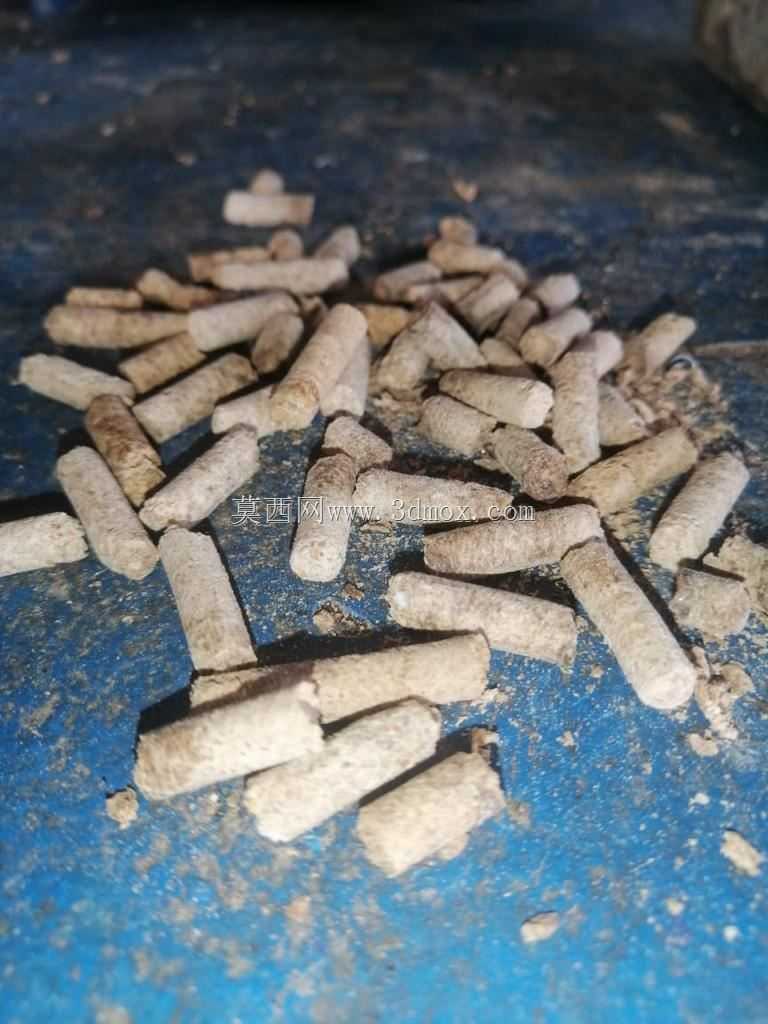

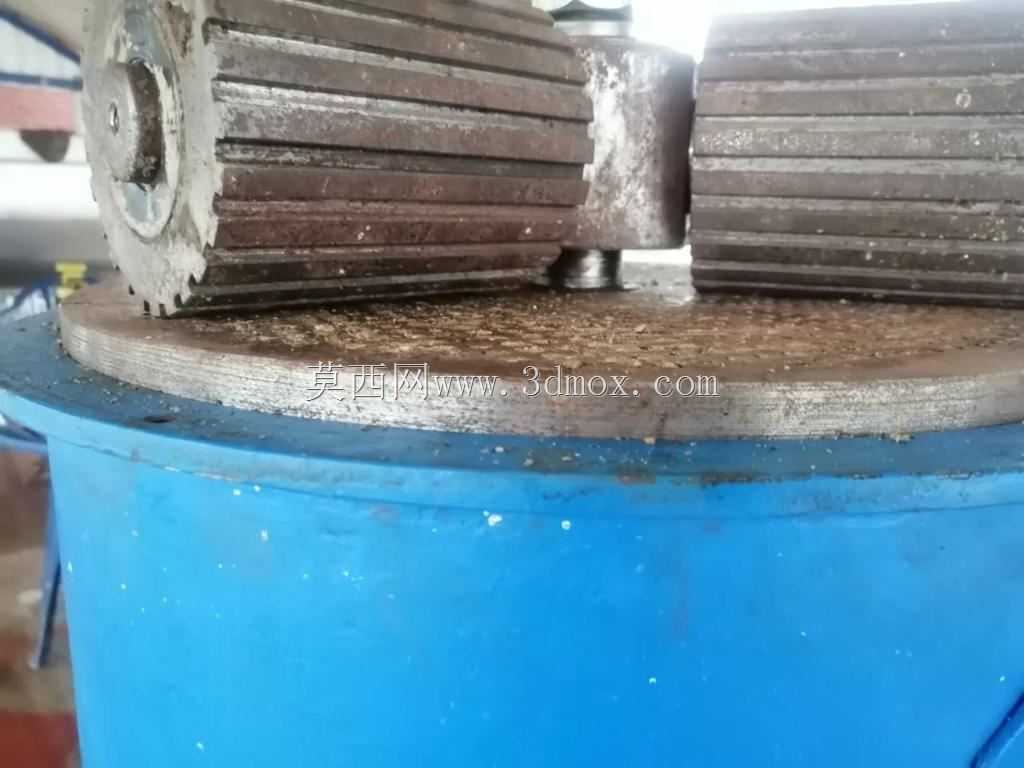

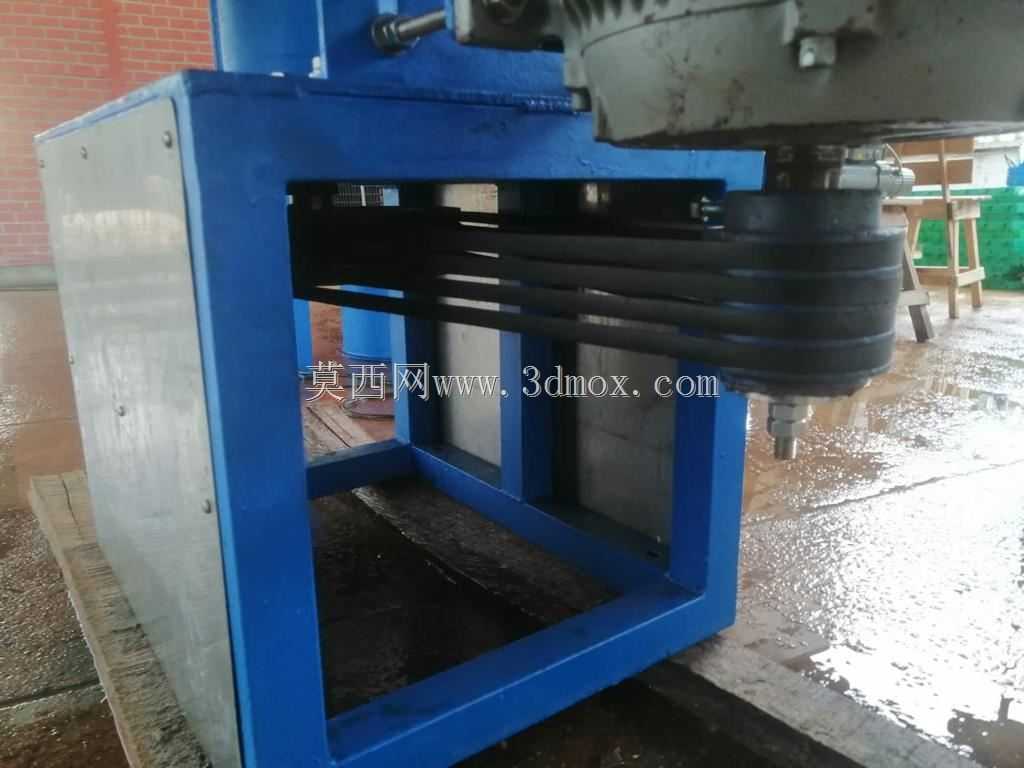

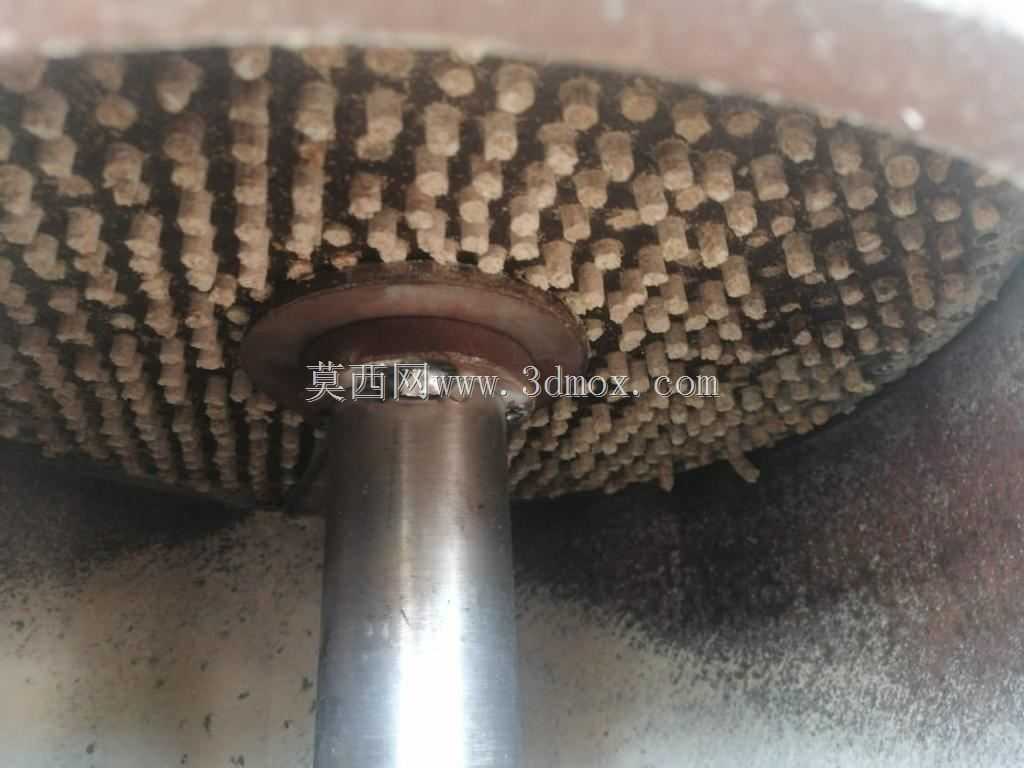

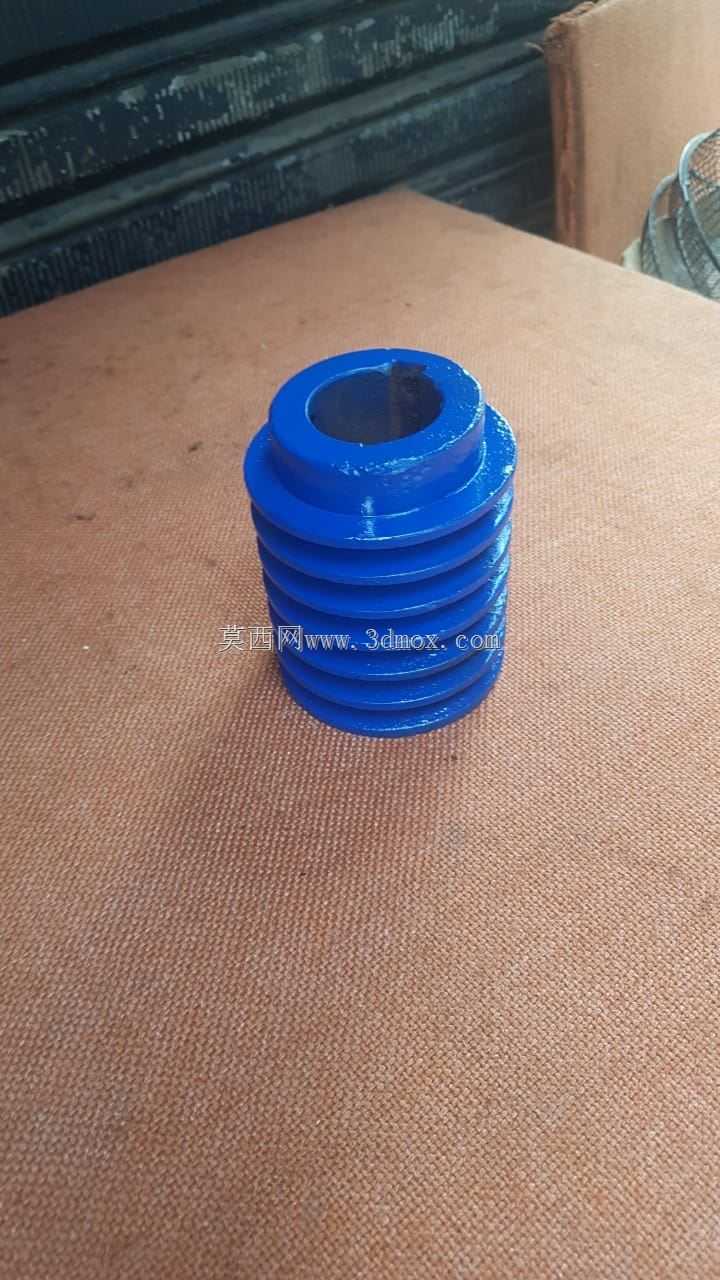

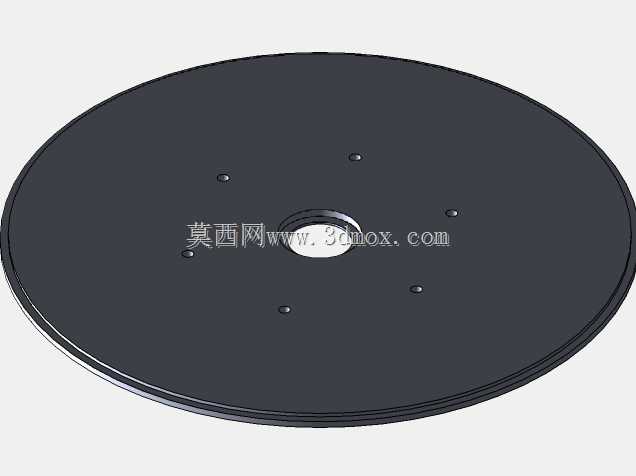

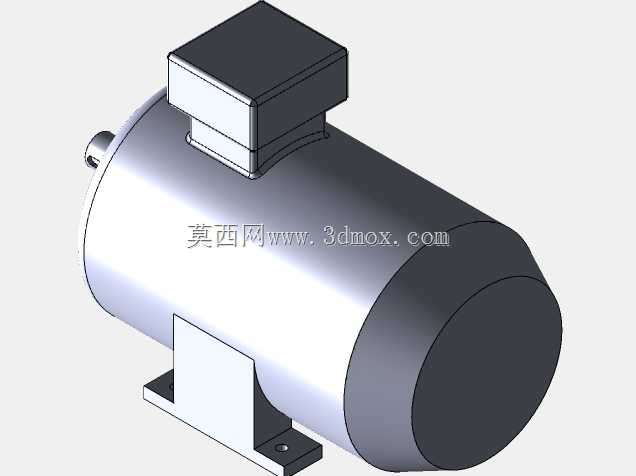

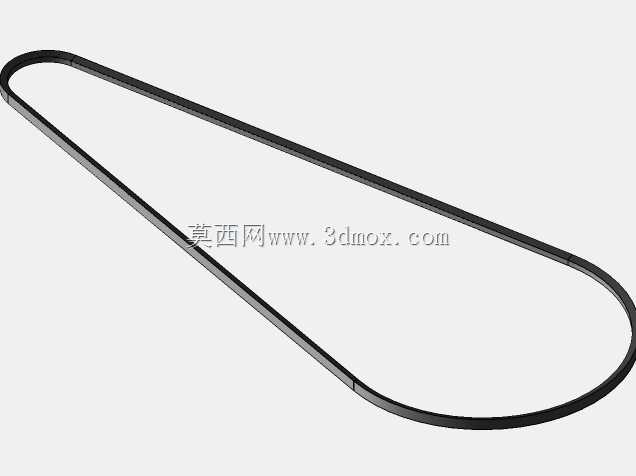

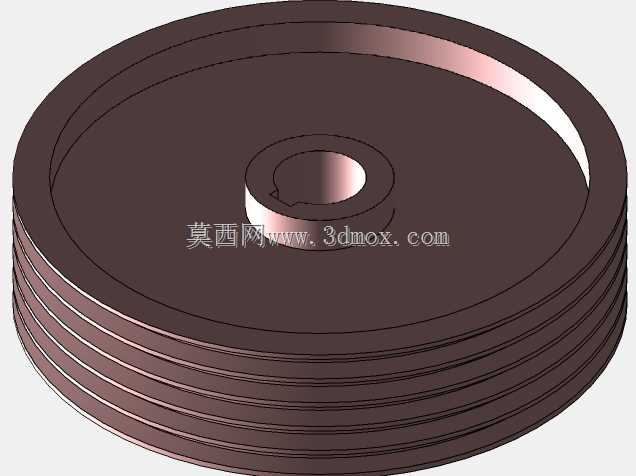

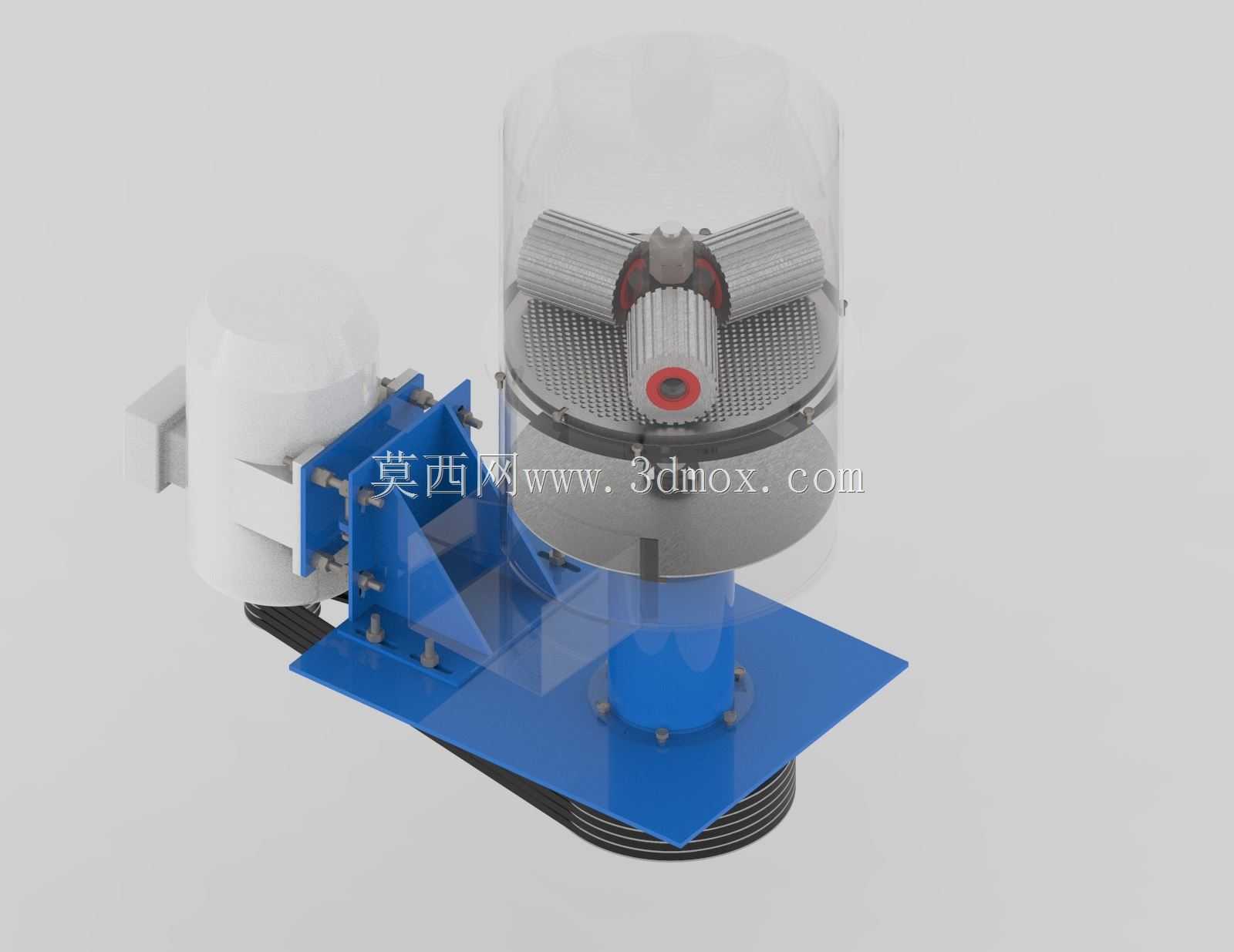

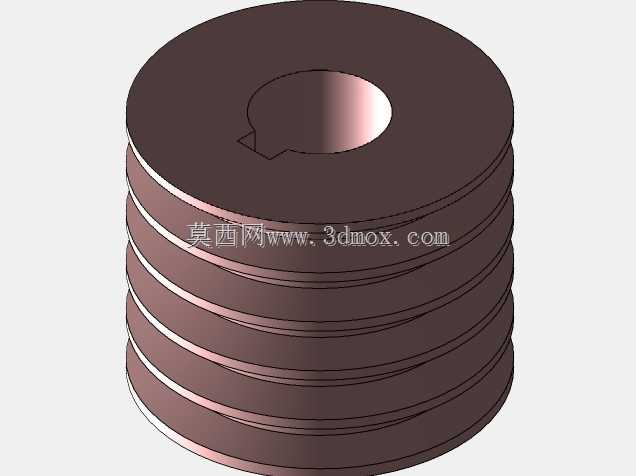

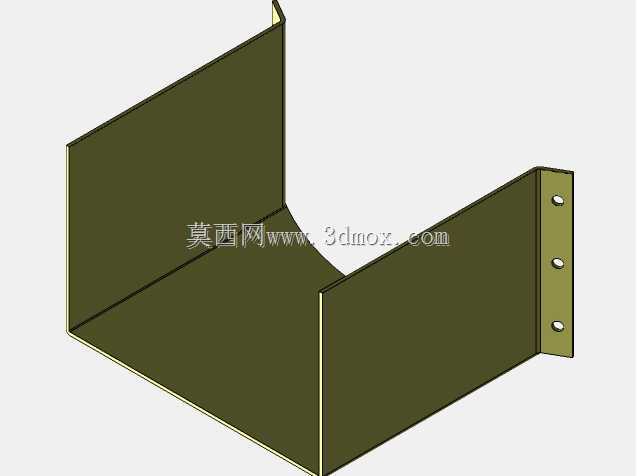

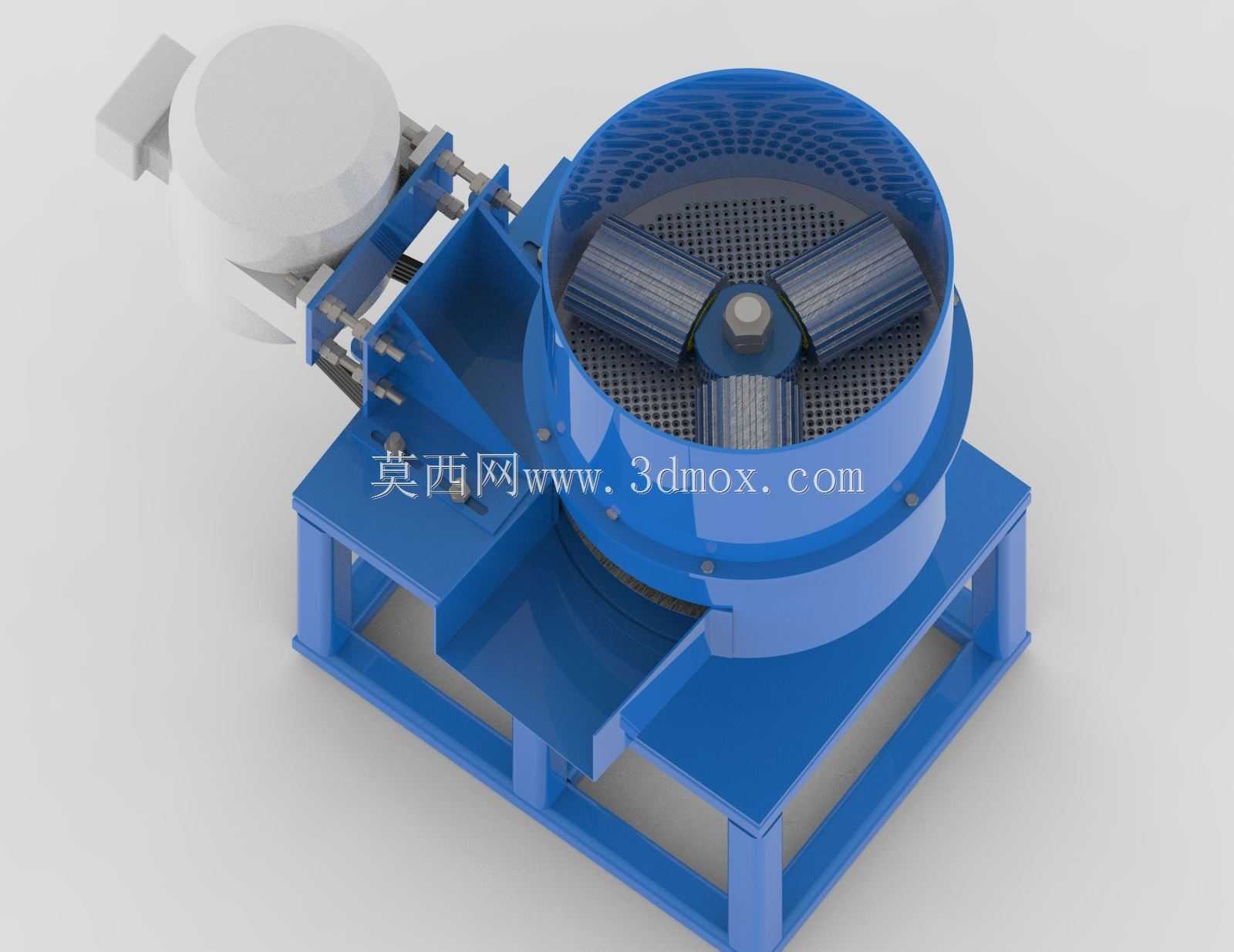

　　压制单元采用三只圆柱形压辊围绕平模旋转的结构，物料进入模腔后被压辊挤压，通过模盘上的成型孔挤出，再由切刀断成设定长度的颗粒。模型对应5毫米粒径规格，颗粒直径兼顾幼禽采食与猪只咀嚼需求，成型后熟化程度、硬度和耐水性较散料明显改善，可减少粉料浪费，并便于储存、输送和定量饲喂。传动侧由电动机经带传动驱动主轴，带轮外侧保留护罩空间，皮带张紧和更换位置在机架侧方即可操作，维护时不需要拆解上部料斗。

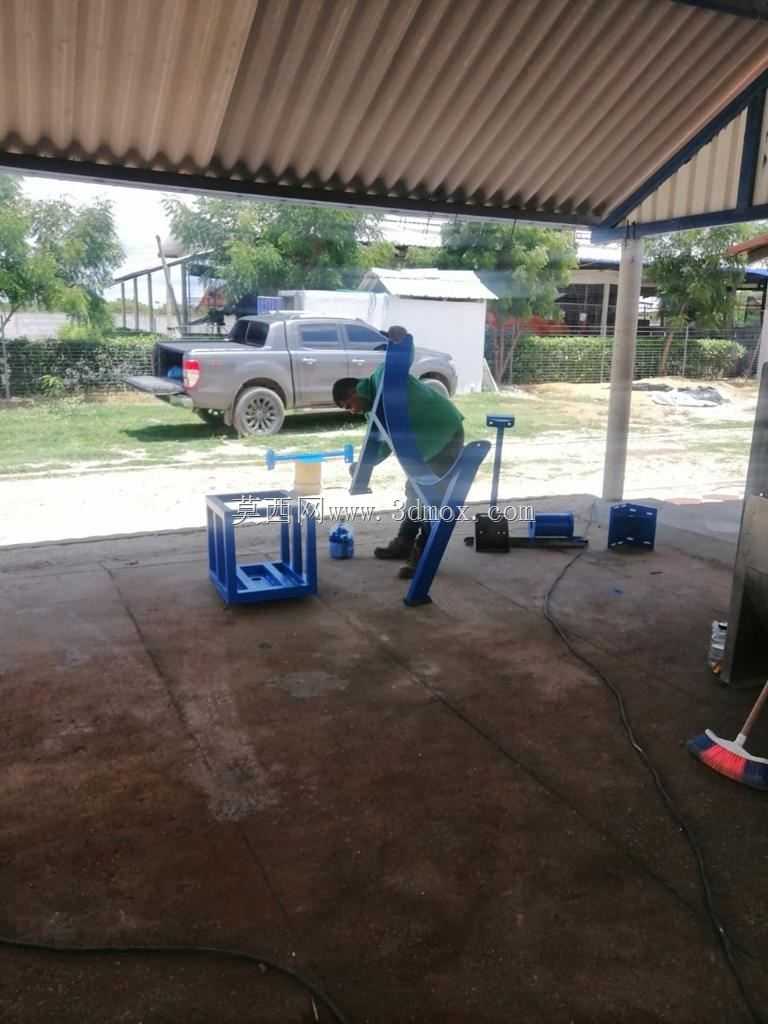

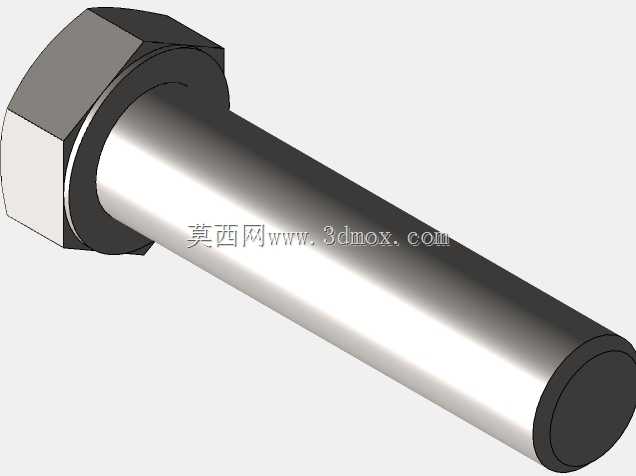

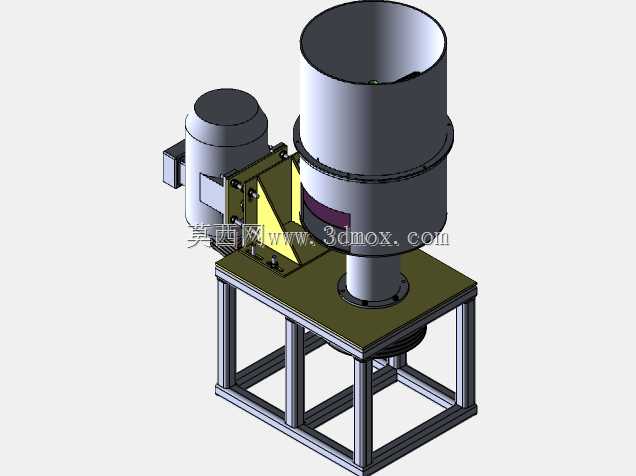

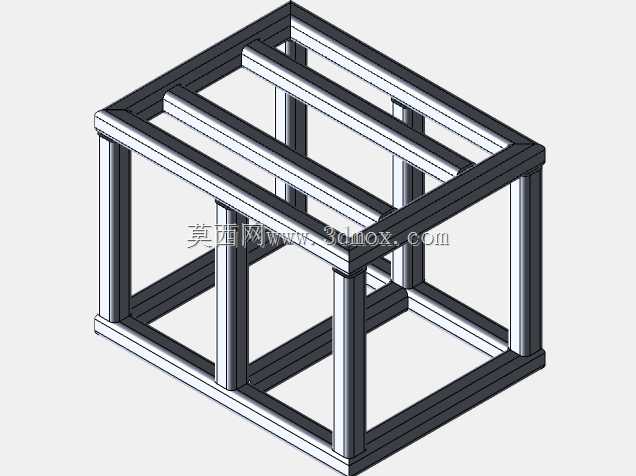

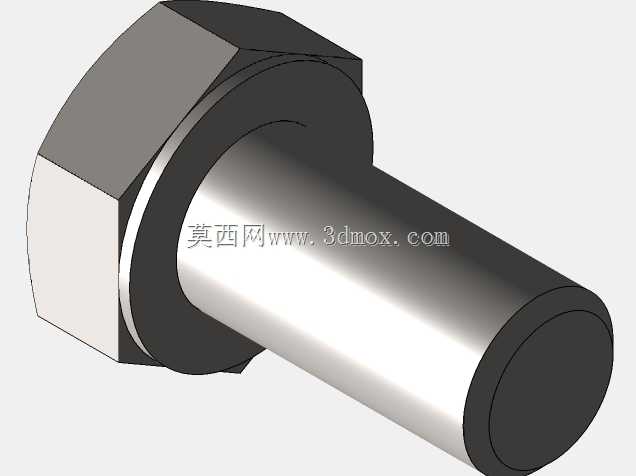

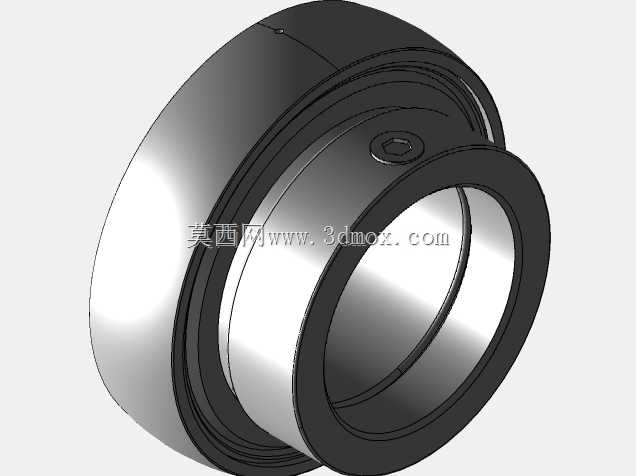

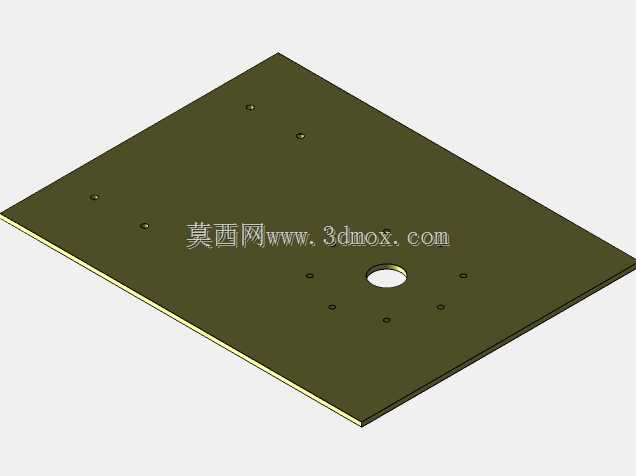

　　从布置思路看，整机将动力、压制腔和储料斗集中在方管焊接机架上，重心落在机架四根立柱围成的区域内。底部框架形成开放检修空间，既方便承接出料，也为皮带、主轴轴承和排料通道留出拆装距离。机架支腿可通过地脚螺栓固定在混凝土地面，周边应预留电机散热、皮带维护和料斗加料空间；料斗顶部为主要加料边界，上方需保证输送或人工倒料高度，出料侧则应留出接料桶或短距离输送设备的位置。

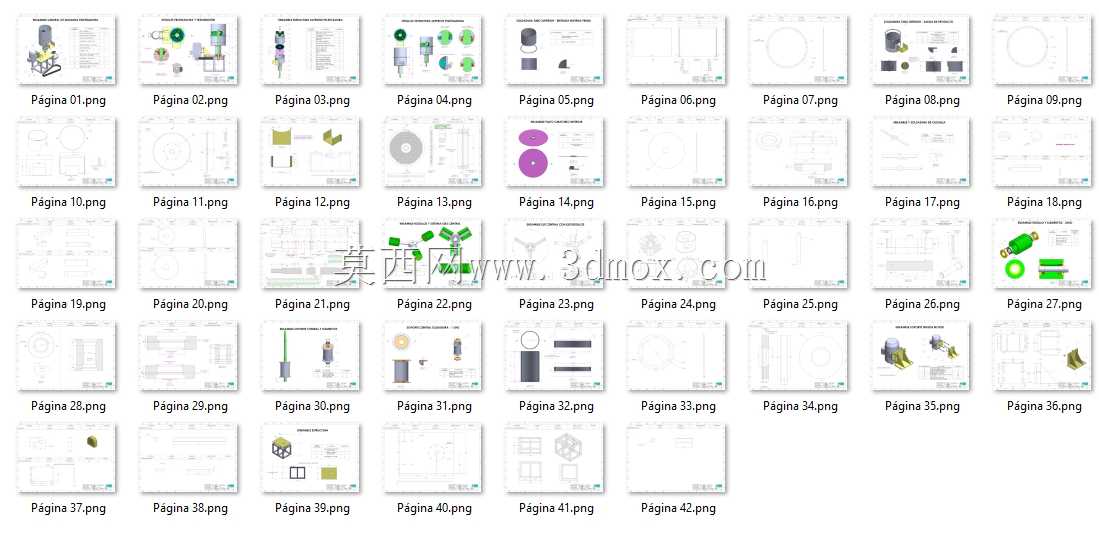

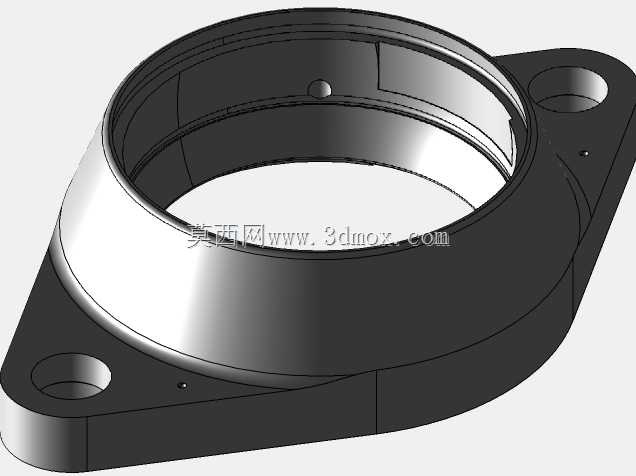

　　建模时需要重点控制压辊与平模之间的间隙、主轴支承跨距、电机轴与主轴带轮的平行度，以及料斗出料口与压制腔的对中关系。压辊支座应保留调节和补偿磨损的结构余量，模孔区域需考虑耐磨材料或可更换模盘；电机座宜设置长圆孔，以满足皮带张紧调整。现场安装还需关注整机水平、振动隔离和电气防护，满载启动时原料应先少量喂入，待压辊稳定运转后再连续供料，从而降低卡滞和皮带打滑风险。
