BSP接口摆线液压马达结构设计

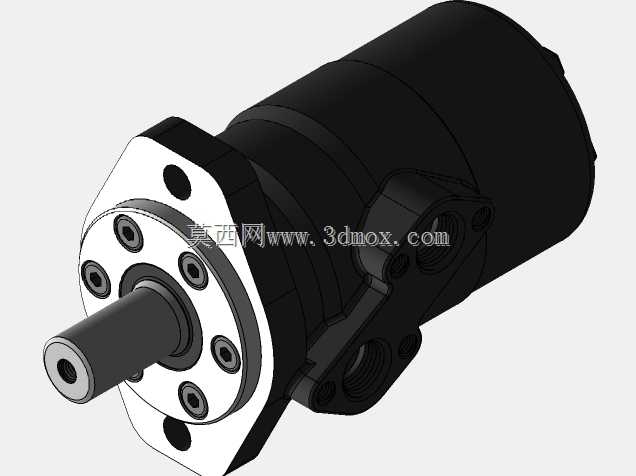

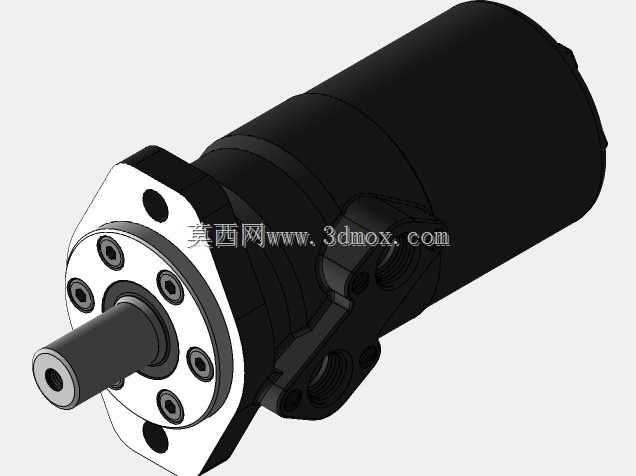

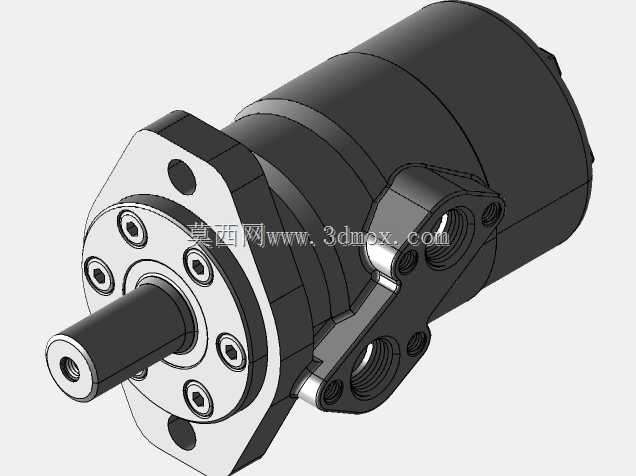

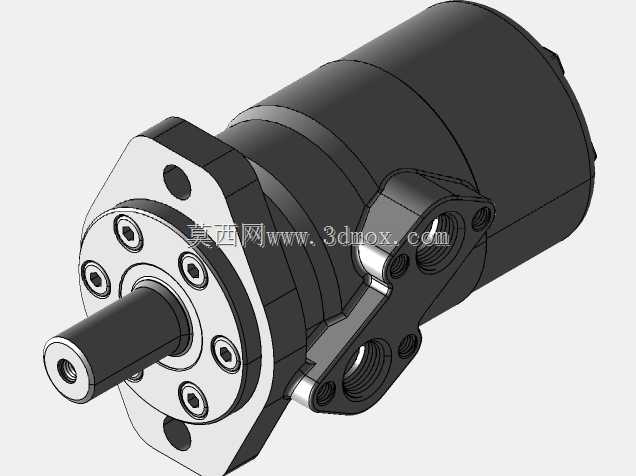

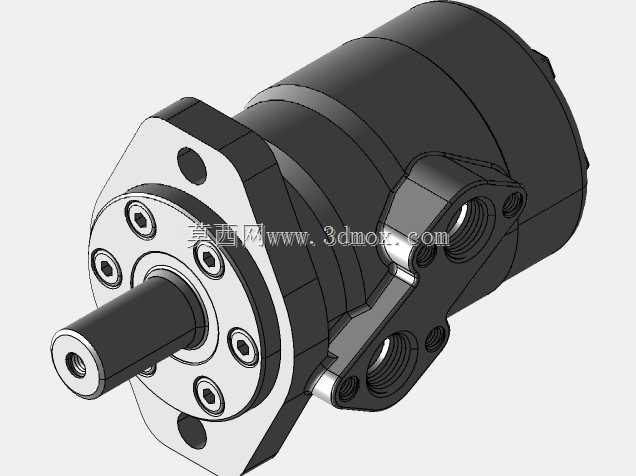

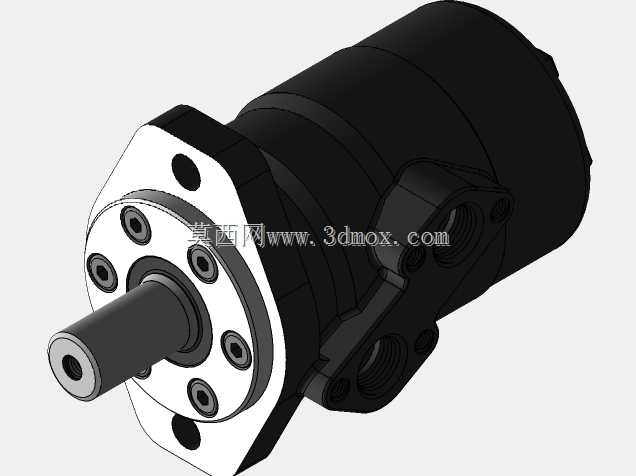

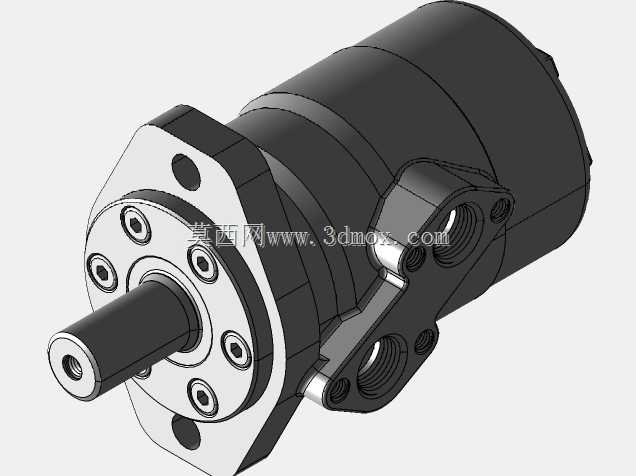

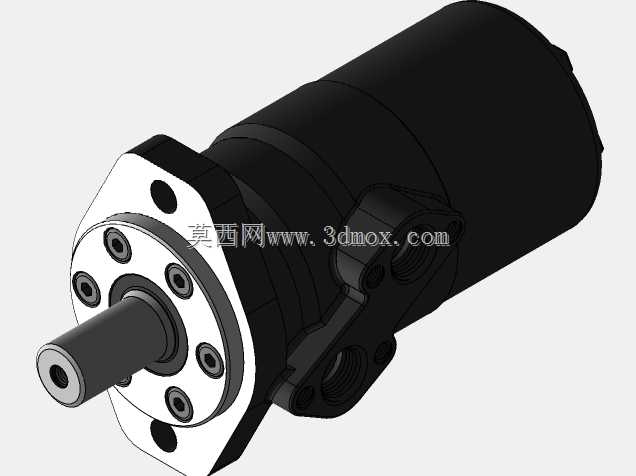

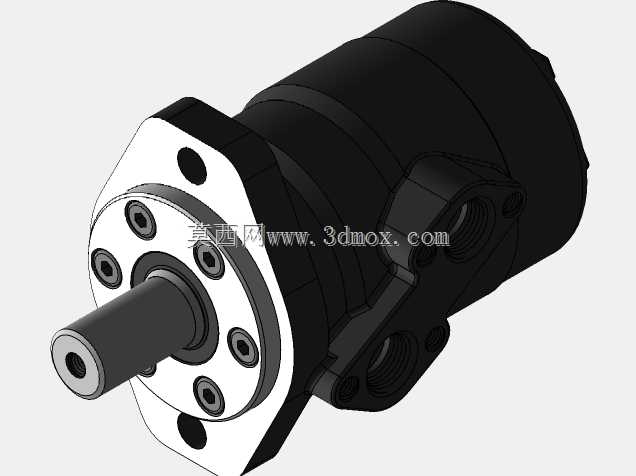

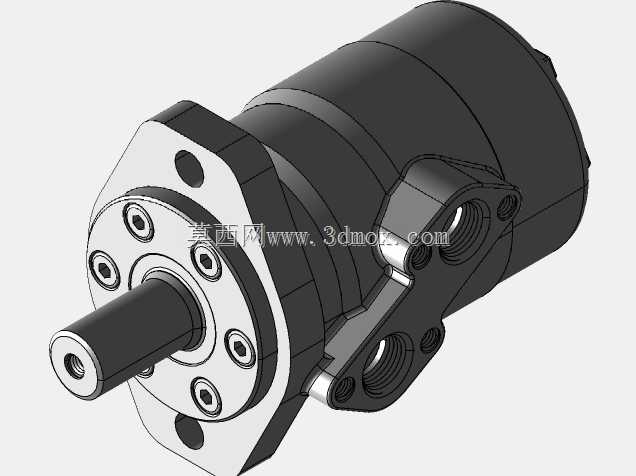

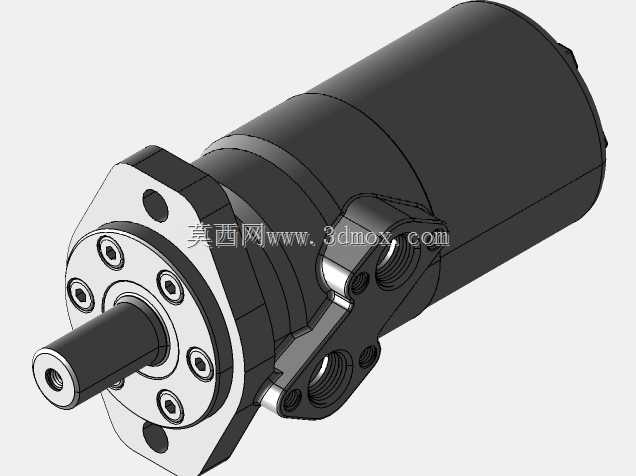

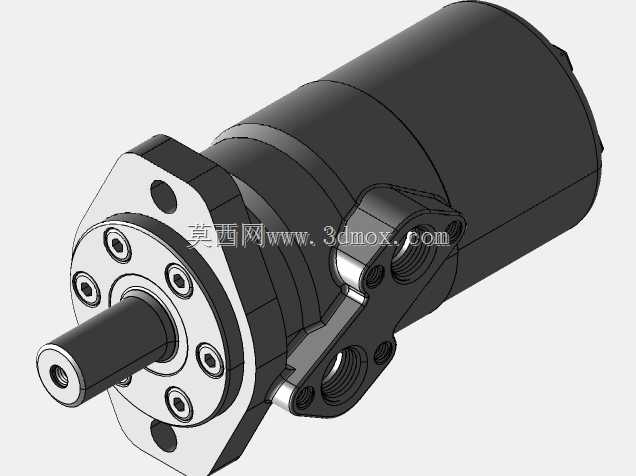

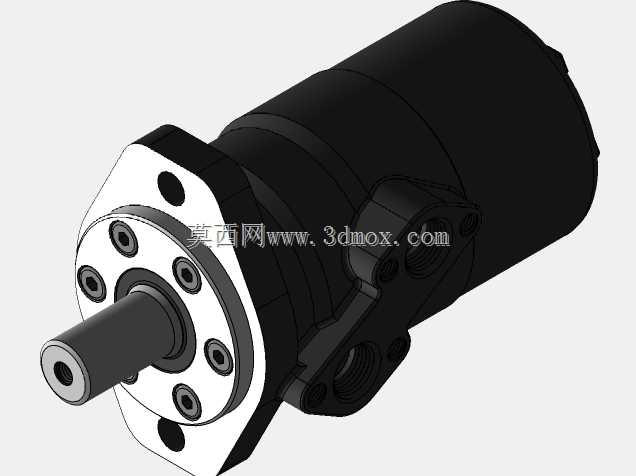

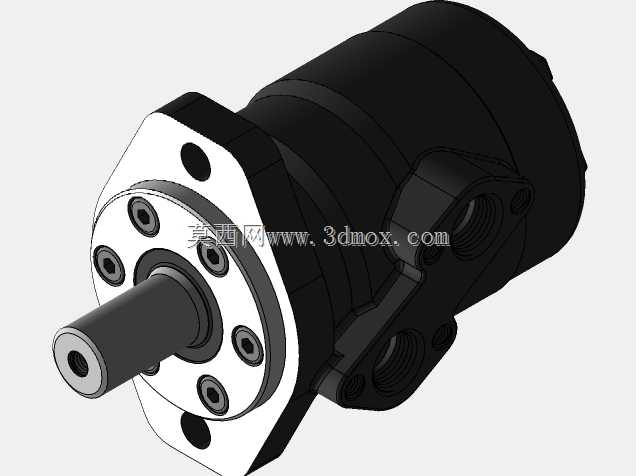

　　这款摆线式液压马达的三维结构，完全按照中小排量液压执行元件的实际装机需求搭建，覆盖50cc到400cc的常用排量区间，适配各类需要低速大扭矩输出的工业场景。从实际应用来看，这类马达常被用在小型工程机械的回转机构、农用机具的驱动单元、机床辅机的进给传动、自动化生产线的旋转工位上，相比电动执行元件，它能在紧凑体积下输出更高扭矩，且可通过液压阀组实现无级调速与过载保护，对工况波动的适配性更强。

　　设计过程中优先考虑了现场安装的通用性，油口采用1/2英寸BSP管螺纹规格，这是国内液压系统中应用最广的管螺纹标准，无需额外转换接头就能直接对接常规液压管路，减少现场改装的工作量。安装法兰匹配SAE 2螺栓标准，法兰端面上的定位止口、安装孔位都严格按照通用安装尺寸设计，能直接替换同规格的市面主流产品，不需要对设备安装基座做二次加工。输出轴采用1英寸直径规格，轴端加工1/4英寸标准键槽，轴伸长度、安装孔距都控制在通用安装边界内，不管是直连负载还是通过联轴器传动，都能满足常规装配的同轴度要求。

　　结构上采用轴配流的摆线转子结构，定子与转子的啮合参数经过优化，在保证容积效率的前提下降低了启动压力，低速运转时不会出现明显的爬行现象，适合需要平稳低速转动的工况。外壳采用高强度铸铁材质的结构设计，进出油道的走向做了圆滑过渡处理，减少液压油流动时的压力损失，同时壳体上预留了泄油口位置，方便不同安装姿态下的泄油管路连接。输出端的密封结构采用多道密封圈组合设计，能承受额定工作压力下的轴向与径向载荷，防止液压油泄漏同时阻挡外界粉尘、水汽进入马达内部，延长元件使用寿命。

　　建模过程中对所有配合面的尺寸公差、安装间隙都做了对应还原，比如转子与定子的配合间隙、输出轴与轴承座的同轴度要求、法兰安装面的平面度要求，都在模型结构上有所体现，不管是做设备选型时的干涉校验，还是做液压系统的布局设计，都能直接调用这个模型完成装配验证，避免实际装机时出现尺寸不匹配的问题。
