气动气源过滤调压除雾二联件结构

　　这套气源处理组合件面向压缩空气管路末端的净化与压力稳定需求，常见于自动化装配线、机床上下料工位、包装机械气动回路以及夹具系统中。现场压缩空气从主管路进入后，往往夹带水分、油雾、固体颗粒和压力波动，若直接接入气缸、电磁阀或真空发生器，容易造成阀芯磨损、密封件老化、执行机构动作迟滞。二联件把过滤调压与二次除雾功能串联布置，先在前段完成粗颗粒拦截、液态水分离和出口压力设定，再通过后段滤芯捕捉更细小的气溶胶与油雾，使送到执行元件的空气洁净度和压力稳定性满足连续生产要求。

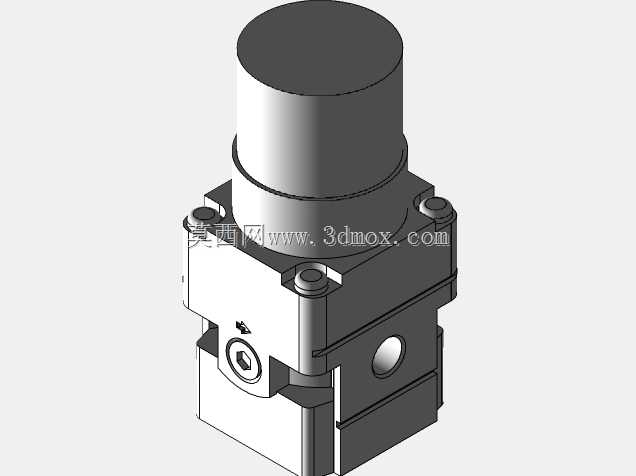

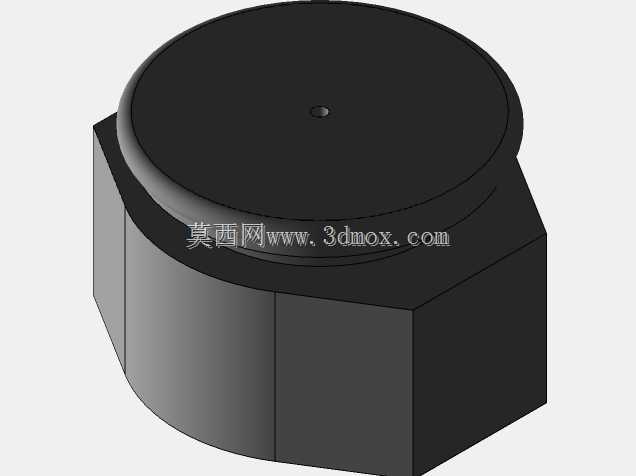

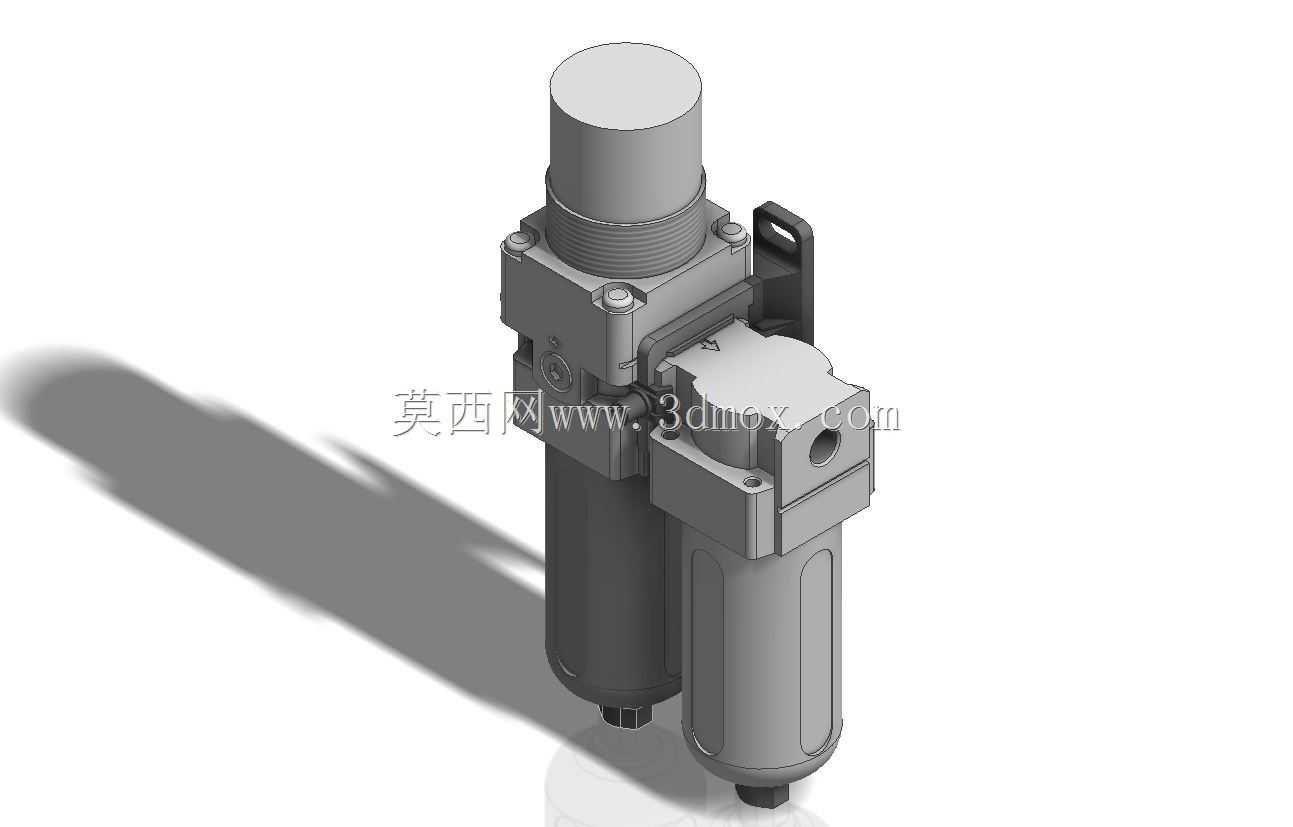

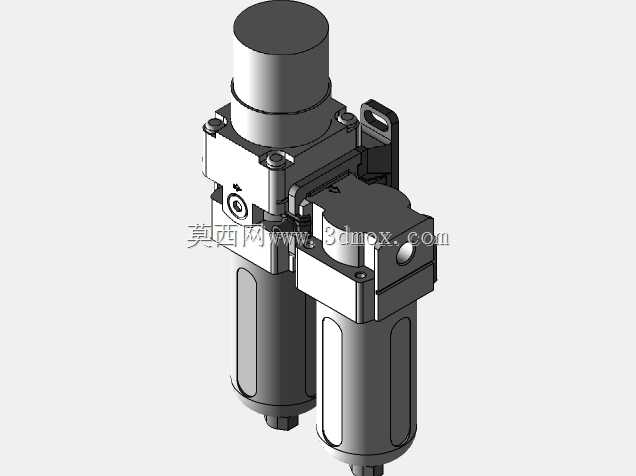

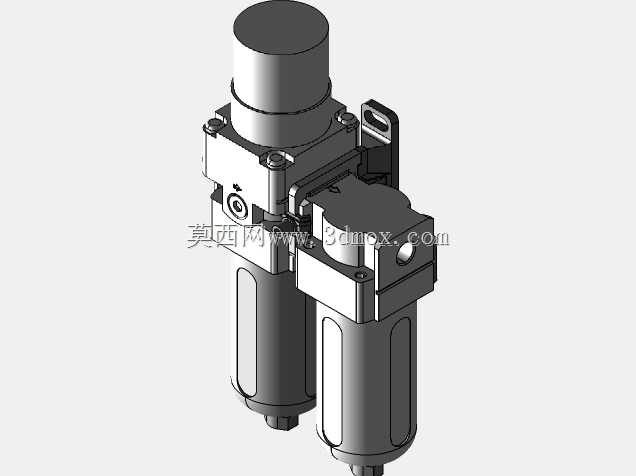

　　从结构上看，左侧单元集成压力表、调压罩、阀体和透明储水杯，右侧单元承担精细过滤与除雾任务。压力表朝向操作面布置，便于巡检人员在设备侧面直接读取设定压力；调压机构位于顶部，调节范围和锁定方式按照常规气源件习惯设计，调试完成后可避免误触导致压力漂移。下部杯体采用透明可视结构，能够直接观察积液高度和污染物沉积状态，维护时不需要拆解整段管路，即可完成排水或滤芯更换。杯体底部设置排放接口，适合手动排放，也可根据现场布局扩展为自动排水。

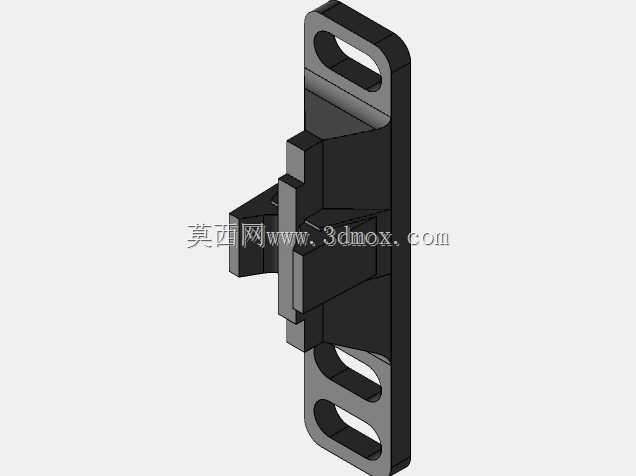

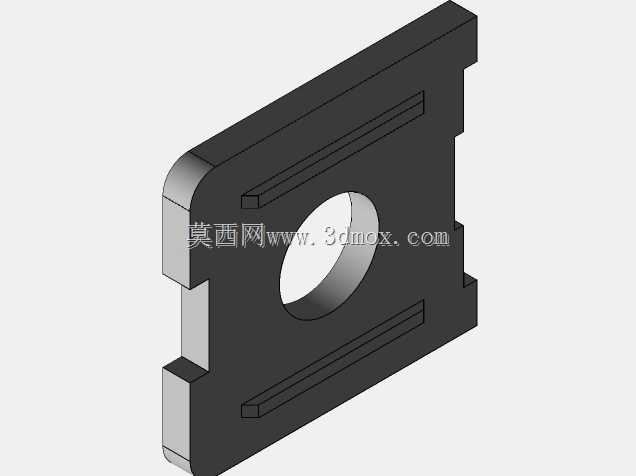

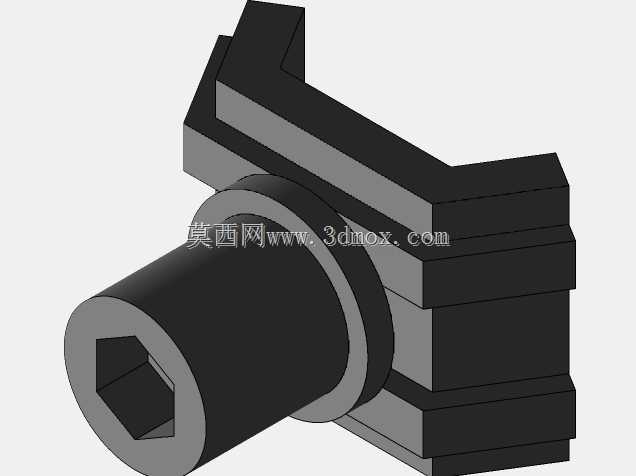

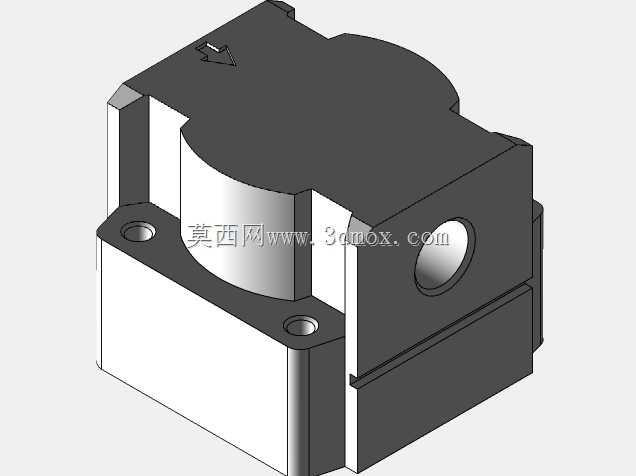

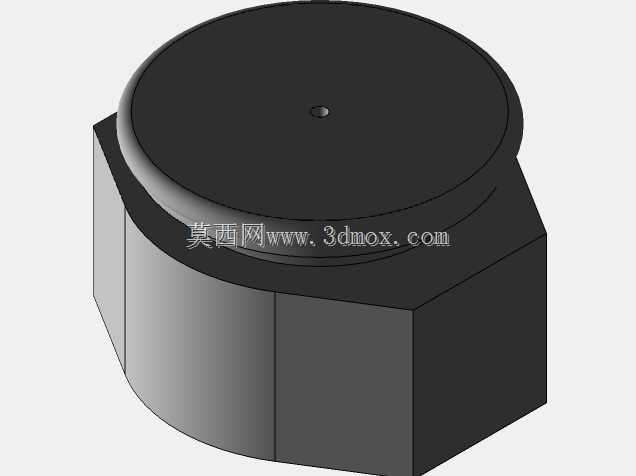

　　建模时需要重点还原两单元之间的连接支架、阀体过渡块、进出气口螺纹边界以及杯体锁紧轮廓。连接支架并非简单装饰件，它决定两个单元的中心距、安装高度和抗振能力；在设备振动较强的工位，支架刚度不足会使接头处产生交变载荷，长期运行后出现漏气。阀体上方的调压帽、侧面压力表接口、后方安装孔位和底部杯罩均应保留真实装配关系，尤其是压力表径向位置、杯体与金属阀体的台阶配合、滤芯腔体内部空间，都直接影响后续工程图导出和干涉检查。

　　安装边界方面，这类元件通常布置在气动三联件安装板、设备立柱或防护罩内侧，正面需预留压力表读数和调压操作空间，下方需留出排水、拆杯和更换滤芯的手操作距离，后侧则要考虑安装螺钉与墙面或板件的间隙。管路接入时，进出口方向不能反向，否则过滤和分水效果会明显下降；杯体下方不应布置电气元件或精密工件，以防止排水时造成污染。外形高度由顶部调压帽至杯底排放端共同决定，宽度则受两个滤杯直径和中间连接块影响，布局紧凑但维护空间不能被周边线槽、阀岛或气管完全遮挡。

　　在设计思路上，该组合件强调功能分区与维护可达性的平衡：金属阀体承担承压和接口定位，透明杯体承担可视化储污，滤芯隐藏在腔体内完成精细净化，压力表则提供压力反馈。三维结构不仅要呈现外观，还要体现气动流向、安装姿态和检修空间，使选型人员在设备总体布置阶段即可核对管路走向、支架固定方式以及与周边阀组的安全距离。
