带座外球面立式安装轴承单元结构

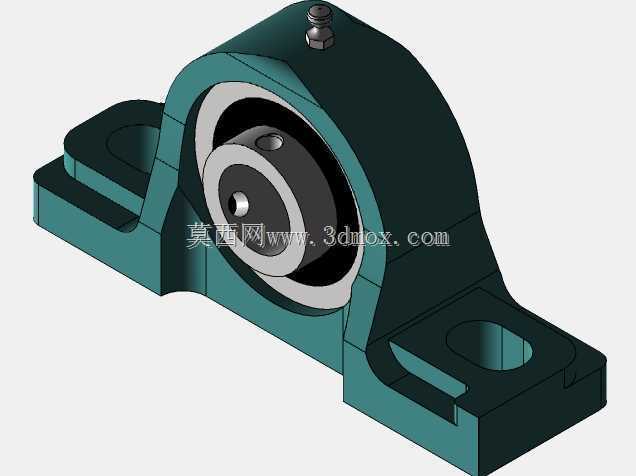

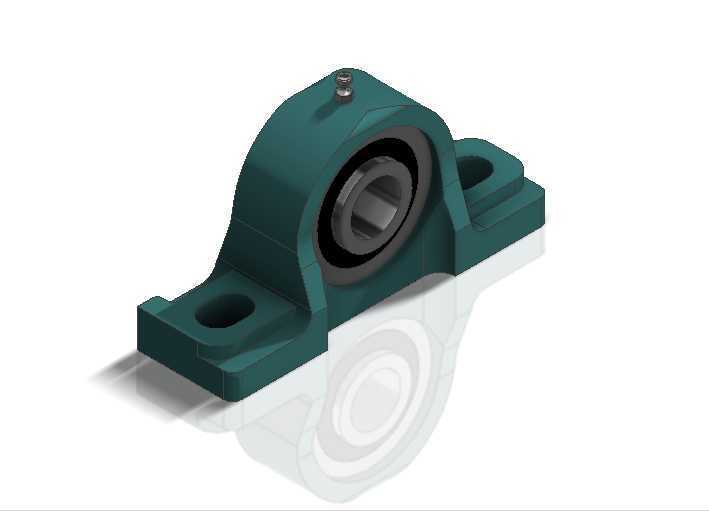

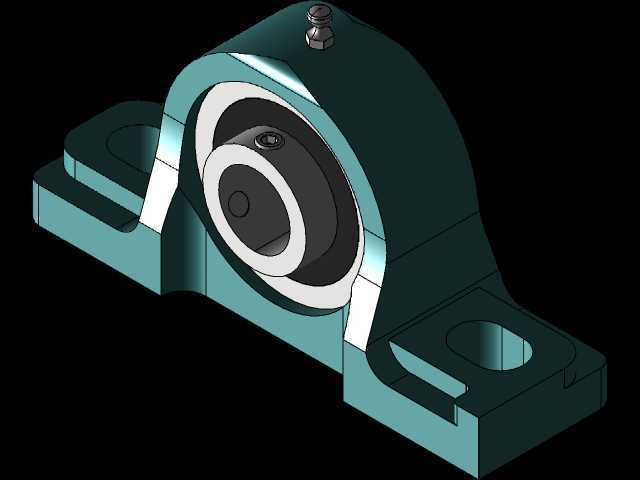

　　在各类轻载传动输送场景中，这类带立式安装座的外球面轴承单元是支撑旋转轴系的核心基础部件，常见于食品加工输送线、小型农机传动组、轻工包装设备的从动辊支撑、纺织机械导辊安装位，不需要复杂的轴承座孔加工工序，仅需通过底座两个安装孔配合螺栓即可完成轴系的支撑固定，大幅降低现场安装调试的工时成本。从结构设计逻辑来看，该单元采用轴承与安装座一体化集成的设计思路，轴承外圈为球面结构，与铸铁材质的安装座内凹球面配合，可自动补偿轴系安装过程中产生的同轴度误差、轴挠曲变形带来的角度偏差，避免轴承在偏载工况下出现早期点蚀失效。轴承顶部设置的注油嘴结构，可在设备不停机的状态下完成润滑脂补充，适配长期连续运转的工况需求，无需频繁拆解轴系进行维护。

　　安装边界层面，底座两个安装孔为长圆形沉孔设计，允许安装时在一定范围内调整轴系的中心距，适配不同机架的安装孔位偏差，安装座底部为平面结构，可直接贴合槽钢、方管搭建的设备机架表面，不需要额外加工定位止口，对机架的加工精度要求极低。轴承内圈采用顶丝锁紧结构，安装时仅需拧紧内圈上的紧定螺钉，即可实现轴承内圈与旋转轴的周向固定，不需要额外配置轴套、锁紧螺母等紧固件，轴的加工仅需保证对应直径的公差在h9范围内即可满足安装要求，大幅降低配套轴件的加工成本。从实际使用场景的适配性来看，该类轴承单元的密封结构采用双层接触式密封，外侧为钢制防尘盖，内侧为橡胶密封圈，可有效阻挡输送场景中的粉尘、碎屑、喷淋水汽进入轴承内部滚道，在有少量粉尘、

　　潮湿的工况下仍能保持稳定的运转寿命，不需要额外加装密封防护结构。设计建模过程中，需要重点关注安装座的球面与轴承外圈球面的配合间隙，间隙过大会导致轴承运转时出现晃动，影响轴系的旋转精度，间隙过小则会导致轴承调心功能失效，无法补偿安装偏差；同时需要校核底座安装孔的中心距、轴承内孔的轴线与安装底座平面的平行度，平行度偏差过大时会导致轴系安装后出现别劲现象，大幅提升运转阻力，加速轴承磨损。轴承座的加强筋结构设置在轴承安装位与底座连接的过渡区域，可在不增加整体壁厚的前提下提升安装座的刚性，承受径向载荷时不会出现底座变形开裂的问题，同时控制整体的重量，降低材料成本。在设备选型匹配时，需要根据轴的直径选择对应内孔尺寸的单元型号，

　　同时核算轴系的径向载荷是否在该型号轴承的额定动载荷范围内，对于存在轴向窜动的工况，需要成对使用该类轴承单元，分别限制轴的两个方向轴向位移，避免轴系运转过程中出现窜动移位。这类一体化轴承单元相比传统的分体式轴承座与深沟球轴承的组合，省去了轴承座孔镗削、轴承装配定位的工序，现场安装仅需普通扳手即可完成作业，对于设备维护人员的技能要求更低，在中小型非标自动化设备、简易输送线的搭建中应用极为广泛，建模时还原的注油嘴位置、安装孔尺寸、轴承内孔直径等参数，可直接用于设备整体装配的干涉检查，提前排查安装过程中可能出现的螺栓空间不足、轴与周边结构干涉等问题，缩短设备设计迭代的周期。
