规模化猪场限位栏式母猪产床养殖架

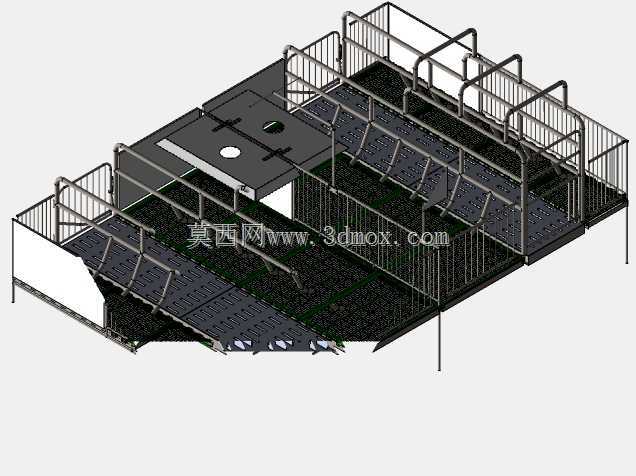

　　这套养殖架面向规模化猪场的母猪分娩与仔猪保育环节，整体采用围栏分区加漏粪地板的组合构型，把母猪活动区、仔猪休憩区和饲养操作通道整合在同一钢制框架内。现场布置时，架体直接落位于舍内粪沟上方，底部支腿与预埋地脚或混凝土地面找平固定，四周围栏通过立柱插接和螺栓锁紧形成连续隔断，多组架体可沿舍内走道并排拼接，中间预留清粪与巡检通道。

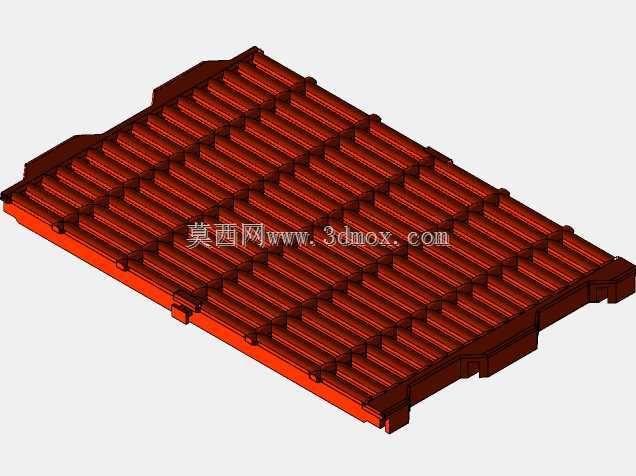

　　结构上，架体由热镀锌钢管弯制焊接而成，栏杆间距经过控制，既限制母猪大范围转身、减少压仔概率，又保证仔猪能够自由穿行。母猪位前方配置食槽与饮水接口，后侧设置挡杆和限位门，便于配种、转群和防疫操作。地板区域采用漏粪板拼接，板面孔隙率与缝隙宽度兼顾蹄部承重和粪尿下落，下方对应粪沟，配合刮粪或水冲系统完成清粪。局部抬高的保温区可为仔猪提供保温灯或保温板安装位，形成母仔温差分区。

　　从建模思路看，整套模型以钢管骨架、漏粪地板、围栏门、连接件和附属板件为主要建模对象。骨架采用矩形管与圆管混合搭建，立柱、横梁和斜撑之间保留真实搭接关系；围栏门通过铰链轴与立柱配合，门锁位置单独建模，便于后期检查开启角度和干涉情况。漏粪板按阵列方式铺设，板缝、支撑梁和边框均有体现，能够用于核对承载梁间距与地板规格。食槽、饮水器、保温装置等附件按相对装配位置布置，方便在工程出图时统计材料和外购件。

　　尺寸边界方面，架体长度方向覆盖多个母猪限位位，宽度方向包含母猪躺卧区、仔猪活动区和侧边操作空间，高度以围栏顶栏和门栏为控制基准。安装时需重点核对地脚落点与粪沟边缘的相对位置，保证漏粪板下方悬空区域对齐沟道；围栏门开启范围内不得布置料线、水线和照明支架；顶部保温灯、喷淋或通风管路应与栏杆最高点保持安全距离。地面平整度会直接影响门栓开合和漏粪板拼接间隙，装配时应先调平支腿，再固定围栏和地板。

　　在实际使用中，这类架体服务于产房单元的标准化管理，能够提高栏位利用率，降低仔猪被压风险，并改善舍内卫生条件。设计阶段需要围绕钢管壁厚、栏杆间距、地板承载、门轴强度和防腐处理进行校核；三维模型可用于检查栏门开启、食槽安装、母猪占位和清粪通道之间的空间关系，也可为现场焊接、镀锌、拼装和后期改造提供直观依据。
