重载水平调节型万向支撑脚轮结构

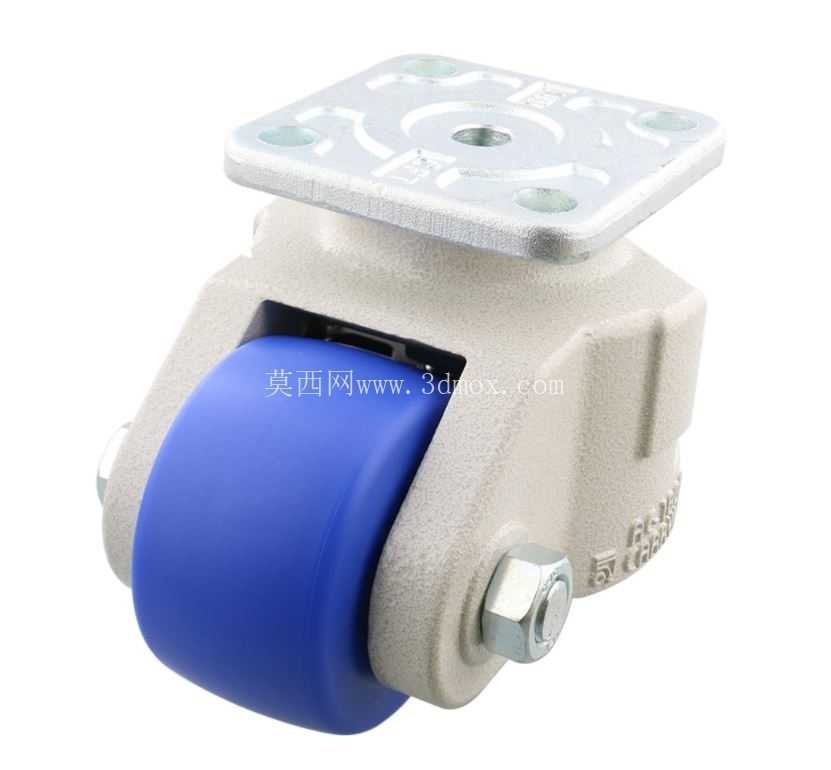

　　这款支撑脚轮的设计核心是解决中小型工业设备移动与就位固定的双重需求，常见于半导体检测设备、小型自动化装配工作站、实验室精密仪器、商用厨房重型操作台这类需要频繁移位又要求就位后无晃动的场景。很多现场调试人员都遇到过普通脚轮承重后设备偏移、调平脚座移位麻烦的问题，这类带调节功能的脚轮就是为了平衡移动便利性和就位稳定性开发的。从结构来看，顶部采用方形法兰安装面，四个安装孔位对称分布，安装时可以直接通过螺栓固定在设备底部的安装梁上，不需要额外加工复杂的连接结构，法兰面的平面度公差控制在0.1mm以内，保证和设备安装面贴合紧密，不会出现局部应力集中导致的连接松动。

　　滚轮部分采用高弹性聚氨酯材质，邵氏硬度控制在85A左右，既保证滚动时的低阻力，又能避免在环氧地坪、PVC地板等常见工业地面留下压痕，滚轮内部镶嵌双列深沟球轴承，转动阻力小，在额定承重下推动设备不需要过大的推力，单轮的径向跳动控制在0.05mm以内，移动过程中不会出现明显的颠簸，对于带精密光学组件、高精度传感器的设备来说，能减少移动过程中的振动冲击。主体承载座采用铸钢材质一体成型，表面做喷塑处理，兼顾结构强度和防锈能力，侧面的调节螺栓是整个结构的核心功能件，当设备移动到指定位置后，只需要用扳手拧动调节螺栓，就能将承载座向下顶出，让滚轮脱离地面，此时整个设备的重量全部由承载座的底部支撑面承担，支撑面采用防滑纹理设计，和地面接触时不会出现滑移，调节行程预留了15mm的余量，即使地面存在轻微的不平整，也能通过四个脚轮的独立调节将设备调至水平状态，不需要额外塞入垫片。

　　设计过程中特意将滚轮的回转中心和法兰安装面的中心做了偏心处理，偏心距控制在18mm，这个距离是经过反复验证的，既保证万向转动时的灵活性，不会出现转向卡滞，又能避免设备移动时脚轮出现来回甩动的问题，转向部分同样采用推力球轴承结构，承受轴向载荷的同时保证转动顺滑，在设备频繁转向移动时不会出现卡顿。安装边界方面，方形法兰的边长为92mm，四个安装孔的中心距为72mm，适配市面上大多数标准型材框架的底部安装尺寸，安装孔采用M10的螺栓适配规格，不需要额外扩孔或者改孔，整体结构的总高度在收缩状态下为112mm，调节到最高支撑状态时总高度为127mm，设计设备底部安装空间时只需要预留130mm的垂直空间就可以满足安装和调节需求，不会过多占用设备底部的走线空间。

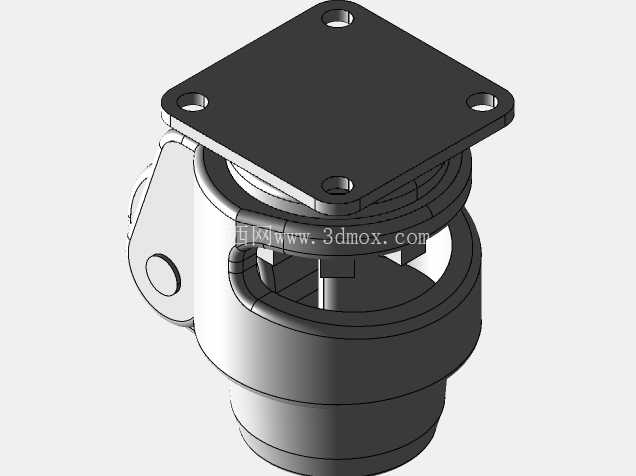

　　很多设计人员在选型这类脚轮时容易忽略支撑状态下的承载能力，这款脚轮在支撑状态下的额定承重是滚动状态下的1.5倍，完全可以满足设备就位后长期静置的承载需求，不会出现支撑座变形、下沉的问题，滚轮的宽度为38mm，和地面的接触面积经过计算，在额定承重下对地面的压强不超过0.5MPa，不会损伤普通的工业地坪。在三维建模过程中，所有的配合间隙都按照实际加工公差做了预留，轴承安装位的公差采用H7/k6的过渡配合，保证轴承压装后不会出现窜动，调节螺栓的螺纹采用标准公制细牙螺纹，螺距1.5mm，调节时精度更高，不会出现调节时窜动过快的问题，主体外壳的过渡圆角全部做了R3以上的处理，避免应力集中，同时也能避免安装调试时划伤操作人员。这类脚轮在实际使用中不需要额外的维护，轴承部分预填了长效润滑脂，正常使用环境下3年内不需要补充润滑，铸钢外壳的喷塑层可以耐受常见的弱酸弱碱环境，适合在车间、实验室、商用场所等多种环境下使用，相比传统的 separate 脚轮加调节脚的设计，这种集成式结构只需要一次安装就可以实现移动和调平两个功能，减少了设备底部的安装零件数量，也降低了现场安装的工作量。
