同轴式行星轮系传动结构三维设计

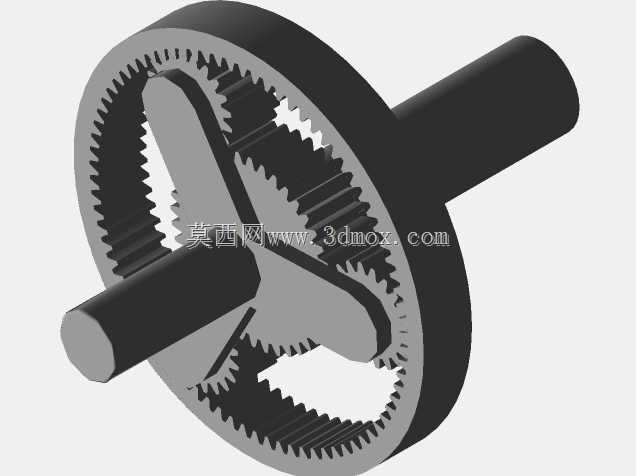

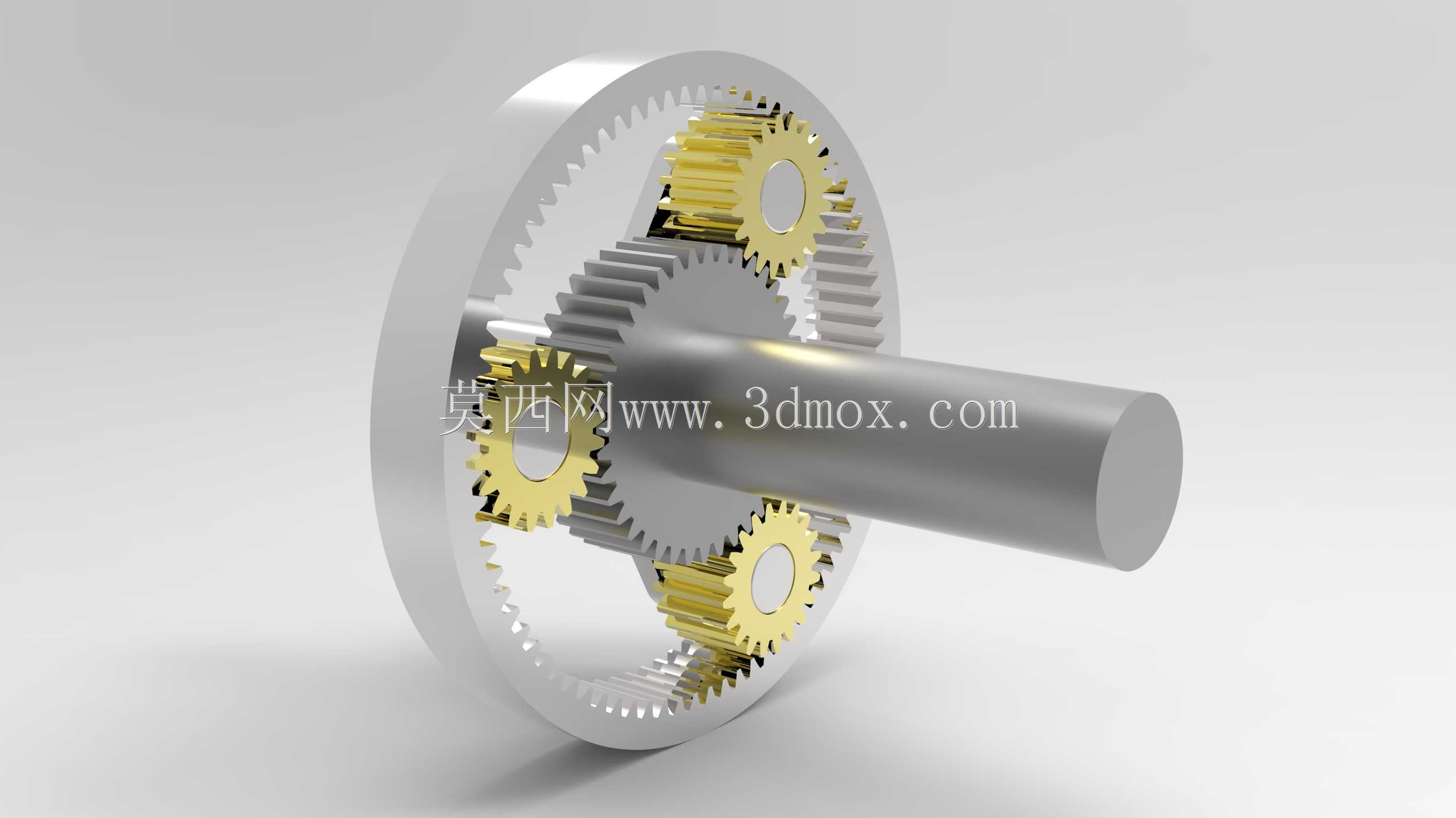

　　这套行星轮系结构在常规工业传动场景中适配性极强，小到自动化产线的工位动力传递单元，大到重型机床的主轴进给减速模块，都能见到同原理结构的应用。区别于普通定轴轮系，这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典排布，输入轴直接与中心太阳轮做同轴刚性连接，三个行星轮沿太阳轮周向120度均布，同时与太阳轮、外侧内齿圈保持稳定啮合，行星轮通过销轴铰接在输出端的行星架上，输出轴与行星架做同轴一体化设计，整套传动单元的输入输出端保持完全共线，能在极小的径向空间内实现大传动比的动力传递。从结构设计逻辑来看，三个行星轮的均布设计并非单纯为了啮合需求，更核心的作用是将输入轴传递的径向载荷均匀拆分到三个啮合点上，相比单组齿轮啮合的传动结构，

　　同等模数、齿宽参数下，这套轮系能承受的额定扭矩可提升2倍以上，同时啮合过程中产生的径向分力会在周向相互抵消，大幅降低输入输出轴的支撑轴承所受的径向载荷，延长轴承的实际使用寿命。在安装边界的考量上，整套轮系的最大外轮廓是外侧内齿圈的外圆柱面，设计时预留了标准的轴承安装位与壳体定位止口，输入轴、输出轴的轴端都做了标准的平键键槽设计，可直接与外部动力源、负载端做同轴对接，不需要额外加装换向传动件，轴向尺寸相比同传动比的定轴轮系减速器缩短40%左右，非常适合安装空间受限的紧凑型传动场景。实际建模过程中，所有齿轮的齿形参数都经过啮合干涉校验，行星轮与太阳轮、内齿圈的啮合侧隙控制在工业传动通用的0.02-0.05mm区间，

　　既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现运转卡滞、齿面异常磨损的问题。行星轮的铰接销轴与行星架的安装孔采用过渡配合设计，销轴上预留了润滑脂加注通道，可在不拆解整套轮系的情况下完成行星轮铰接位的润滑维护，适配长时间连续运转的工业工况。这套结构的传动效率可稳定保持在90%以上，运转过程中三个行星轮的公转与自转同步进行，动力传递过程的平顺性远优于普通定轴齿轮组，可有效降低传动过程中的振动与噪音，适合对传动平稳性有较高要求的精密设备场景。
