铝制开槽DIN电气安装导轨

　　在控制柜、PLC柜、仪表箱和小型电气模组的内部布线中，DIN导轨承担着把零散电气元件快速固定到安装背板上的作用。这款铝制开槽导轨对应常见的35mm标准顶帽截面，宽度方向保持与断路器、端子排、继电器底座等元件卡扣一致的配合尺寸，高度约7mm，翼缘厚度约4mm，能够在保证卡装强度的同时控制整体重量。

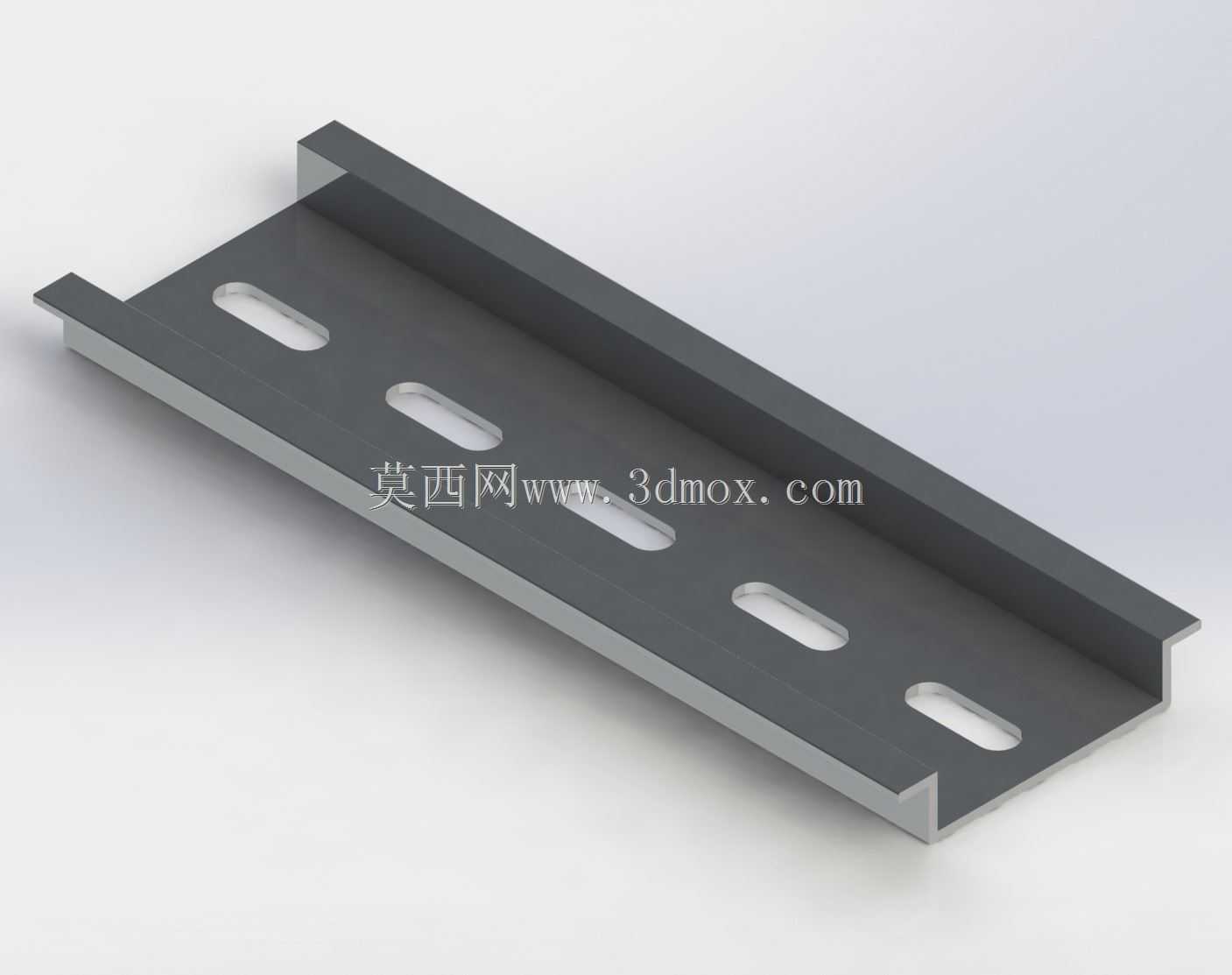

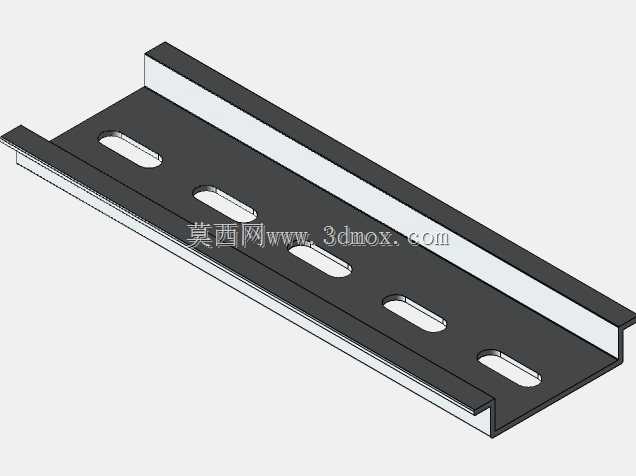

　　从结构上看，导轨采用铝合金挤压成型，截面为带两侧翻边的帽形轮廓。翻边是元件卡扣受力的关键部位，建模时需要重点保证翼缘外侧高度、内侧让位空间以及底边平直度。底边开设长圆形插槽，槽宽约8mm，单段长度取100mm，槽位沿长度方向均布。这种开槽形式不同于整根封闭导轨，螺钉穿过背板后可沿槽方向微调固定位置，装配时不必在柜体板上预先追求极高的孔位精度，对小批量设备和样机改制尤其方便。

　　实际安装边界需要同时考虑元件占位和导轨固定。35mm宽度方向要与端子排、微型断路器等标准卡扣件匹配；7mm高度决定了元件底面与安装板之间的间隙，过矮会影响卡扣弹性变形，过高则浪费柜内纵深。导轨长度为100mm时，适合布置少量端子、小型继电器或紧凑型电源模块；若用于多排元件，可按相同截面延长，并在槽孔间距、端部倒角和固定点数量上重新校核。

　　设计思路上，铝材质相比钢制导轨更侧重轻量化和耐腐蚀，适合仪表箱、实验装置以及对重量敏感的移动设备。长槽结构兼顾定位与调节，端部折边和槽孔边缘应避免锐边，防止布线时划伤导线。三维建模时可先绘制导轨横截面，再沿长度方向拉伸，随后切除均布长槽并处理端部形状；卡扣配合面建议保留清晰轮廓，便于后续检查端子排、断路器底座等标准件的装配干涉。

　　应用场景中，这类导轨通常水平或竖直固定在柜内安装板上，电气元件从一端推入或直接压扣到翼缘上，再通过端部挡块限制滑移。开槽底边让螺钉固定更加灵活，也便于在维护时调整元件间距。对于结构工程师而言，模型不仅要体现外观，还应准确表达截面尺寸、槽孔位置、翻边厚度和端部形态，这样才能在装配设计中直接用于布局校核、干涉检查和安装孔位规划。
