卧式工业洗涤器三维结构设计模型

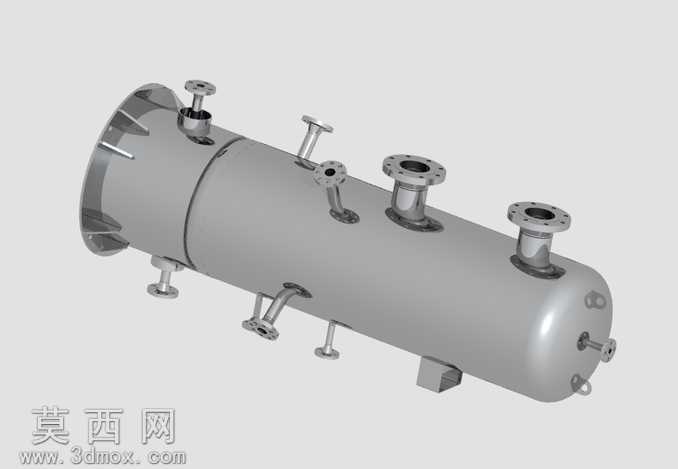

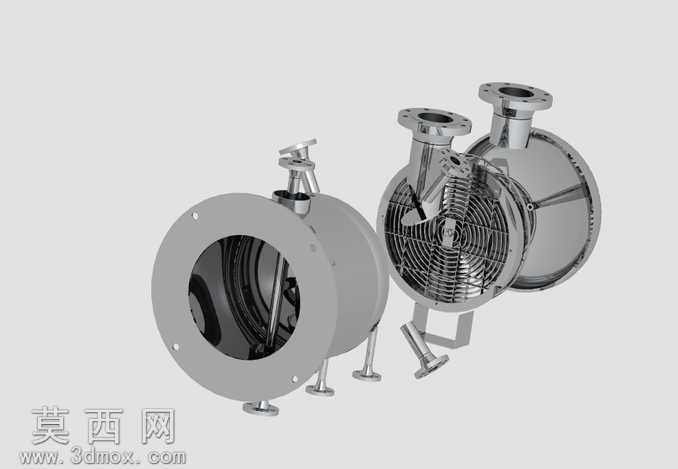

本模型为卧式工业洗涤器的三维结构设计成果，采用Autodesk Inventor完成全参数化建模，整体还原了工业洗涤设备的真实结构与装配逻辑。建模过程中首先以卧式圆柱罐体为核心基体，通过旋转凸台命令生成两端标准椭圆封头，严格按照压力容器设计规范控制筒体壁厚与封头曲率，保证罐体承压结构的合理性。罐体表面的各类接口采用分步建模方式完成：顶部不同规格的法兰接口通过拉伸凸台配合圆周阵列生成法兰螺栓孔，精准还原法兰密封面的凸台结构与倒角细节；侧面的斜向接管、底部的支撑支脚与排污接口均通过放样、扫描命令完成过渡段建模，保证接管与筒体连接处的圆滑过渡，避免应力集中结构缺陷。模型的材质渲染贴合工业设备真实质感，罐体主体赋予哑光不锈钢材质，调整反射粗糙度参数还原工业金属的磨砂质感，法兰密封面赋予高光金属材质区分加工面与非加工面，支脚部分赋予碳钢防锈漆质感，不同材质的区分清晰展现设备各部件的材质差异与功能分区。结构设计上充分考虑设备的实际安装与使用需求：底部设置的鞍式支撑座通过加强筋结构提升承重能力，支撑座上预留的安装螺栓孔完全匹配工程安装标准；罐体顶部的接口按照工艺流向依次排布，分别对应进气、洗涤液喷淋、出气、检测仪表安装等不同功能，接口的公称直径与伸出长度均参照化工行业标准设计；罐体侧面设置的人孔结构采用快开式法兰连接设计，还原了人孔盖的铰链与锁紧结构细节，满足设备后期检修的操作需求。整体建模过程严格遵循自顶向下的设计思路，先完成整体罐体的骨架模型搭建，再逐一生成各零部件并完成虚拟装配，所有配合关系均按照实际装配约束设置，可实现无干涉的装配体运动检查，模型同时导出STEP通用格式，可适配多款三维工程软件打开编辑，能够直接用于化工设备的方案展示、结构校核与教学演示场景。
