撬装式工业油液过滤成套装置三维设计

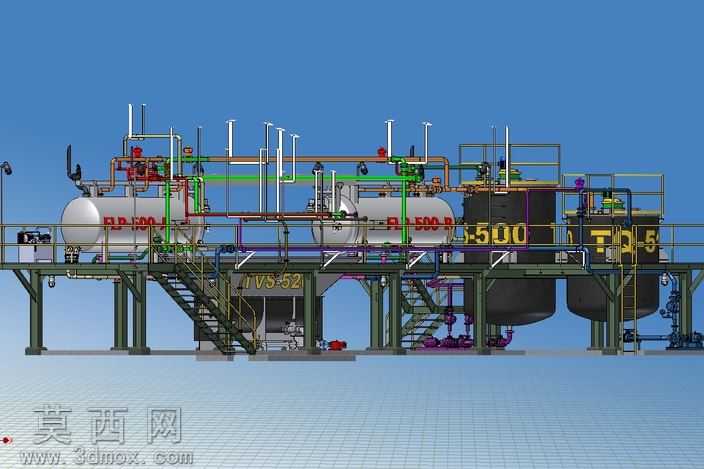

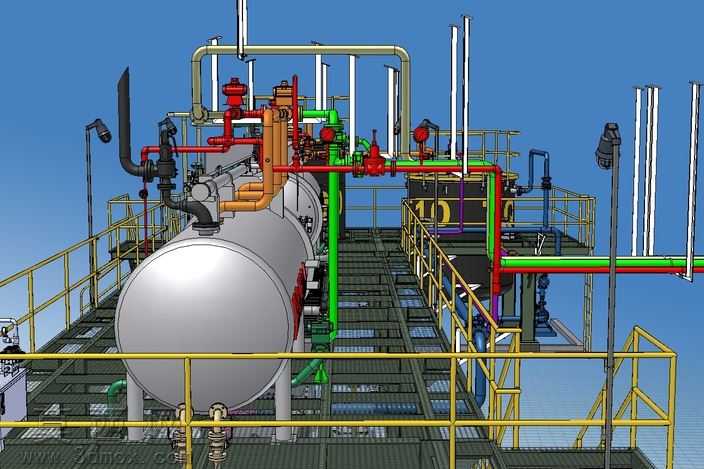

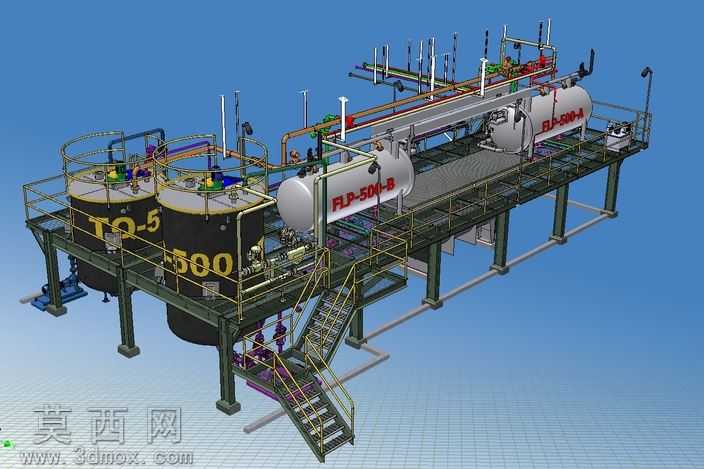

本套三维模型采用专业三维建模软件完成全参数化设计，完整还原了撬装式油液过滤系统的全部结构细节。建模过程中首先搭建整体撬装钢制平台的基准框架，按照工业现场实际布局比例确定各罐体、管路、操作通道的排布位置，平台支撑立柱采用型钢截面参数化建模，配套的斜梯、护栏、操作走台均按照工业安全规范完成结构设计，踏步高度、护栏间距均符合行业操作标准。设备主体部分包含多台卧式储液罐体与立式过滤罐体，建模时精准还原了罐体的封头、支座、人孔、液位标识等细节，罐体表面的标识文字、色环均通过纹理贴图实现高拟真效果，不同功能的罐体采用差异化的材质表现，储液罐采用哑光金属漆材质，过滤罐采用深色工业防腐涂层材质，清晰区分设备功能分区。管路系统是本模型的设计重点，建模时按照油液过滤的工艺流程走向，完成不同管径工艺管线的排布，不同介质的管线采用差异化的颜色材质区分，输油主管线采用银白色金属材质，辅助管线采用绿色、紫色等工业标准识别色，管线上配套的阀门、法兰、弯头、三通、仪表接头等零部件均按照标准件参数建模，阀门的手轮、阀杆、法兰螺栓等细节完整还原，管线排布充分考虑了操作空间与检修距离，避免出现管线干涉、操作遮挡等问题。模型渲染阶段采用工业场景常用的蓝天背景与网格地面，搭配柔和的环境光与定向补光，突出金属材质的反光质感与设备的结构层次，整体渲染效果清晰展现整套过滤装置的布局逻辑与结构组成。设计过程中充分考虑撬装设备的集成化特点，将过滤、储液、管路输送、操作平台全部集成在统一底座上，符合工业撬装设备模块化运输、快速部署的设计思路，各部件的装配关系清晰明确，可直接用于方案展示、结构校核、教学演示等场景，模型中所有零部件均保留可编辑参数，方便后续根据实际工艺需求调整罐体容积、管线管径、平台尺寸等参数。
