多罐并联砂滤器及配套泵管组设计

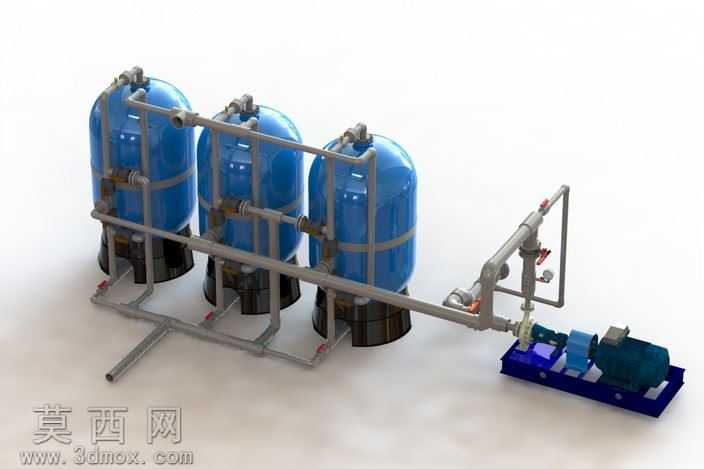

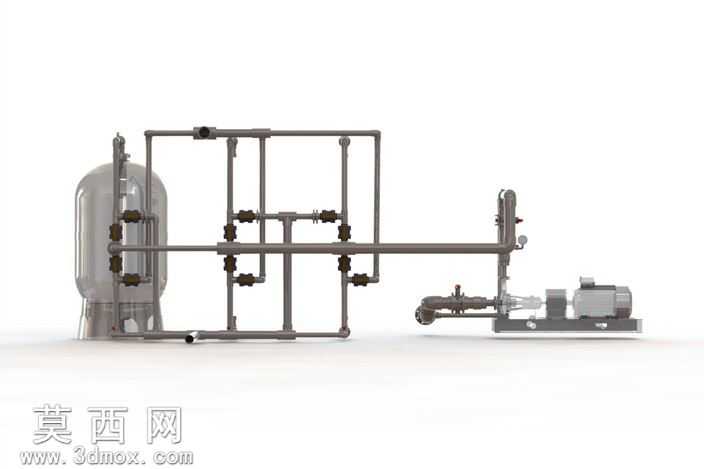

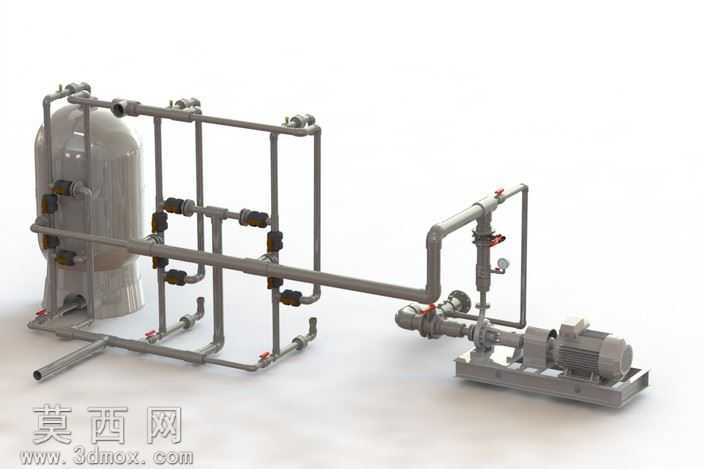

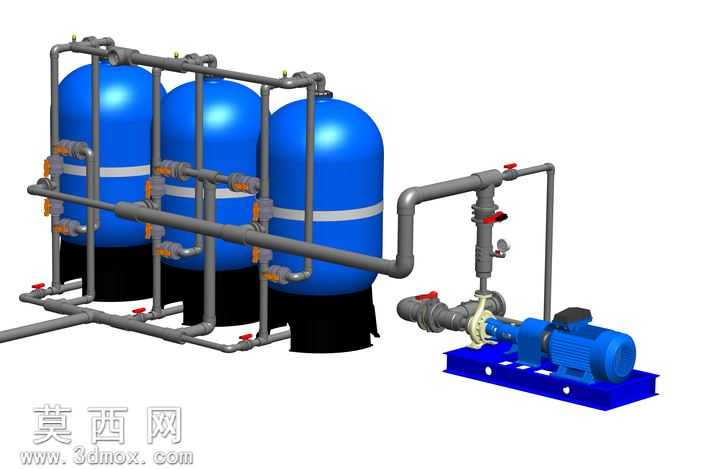

本作品为多罐并联式砂过滤处理设备三维建模成果，整体采用模块化布局设计，核心由三台立式承压过滤罐体、配套离心泵机组、工艺连接管道、控制阀门及附属支撑结构组成。建模过程中严格遵循流体过滤设备的工程设计规范，首先完成核心过滤罐体的参数化建模：罐体采用立式圆柱形承压结构，顶部为标准椭圆封头，底部为锥底集水结构，外部设置多道环形加强箍保障承压强度，罐体底部配套独立支撑脚架，保证安装稳定性与检修操作空间。其次完成泵组单元建模，离心泵与驱动电机采用共底座安装设计，底座预留螺栓安装孔位，泵体进出口法兰与管道系统精准对位，泵体与电机之间的联轴器、护罩等细节结构均完整还原，符合实际设备的装配逻辑。管道系统采用等比例工业管道建模，按照并联过滤的工艺流程完成管路排布：进水母管分别接入三台过滤罐体的进水口，罐体出水口汇流至出水母管后接入离心泵入口，同时设置反冲洗管路、排污管路与排气支路，管路上的球阀、止回阀、法兰接头、管道支架等附件均按照工业标准件参数建模，阀门的操作手柄、法兰螺栓孔等细节均做精细化处理，还原真实管路的装配关系。材质渲染阶段，过滤罐体采用蓝色玻璃钢材质表现，还原水处理过滤罐的常用外观质感，管道采用镀锌金属材质搭配红色阀门手柄标识，泵体与电机采用铸铁哑光金属材质，底座采用深蓝色防锈漆质感，地面采用浅灰色哑光地坪材质，通过光影渲染突出设备的结构层次与空间布局，清晰展现多罐并联砂滤设备的管路走向、部件装配关系与整体工作逻辑，可用于水处理过滤系统的方案展示、结构校核与装配教学使用，建模过程中所有部件的尺寸比例、连接方式均参考实际工业砂滤设备的设计参数，保证模型的工程参考价值。
