户外双立柱带爬梯广告牌框架结构设计

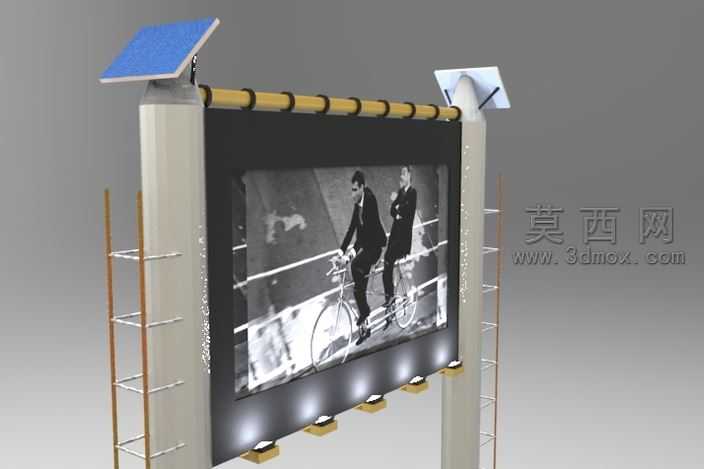

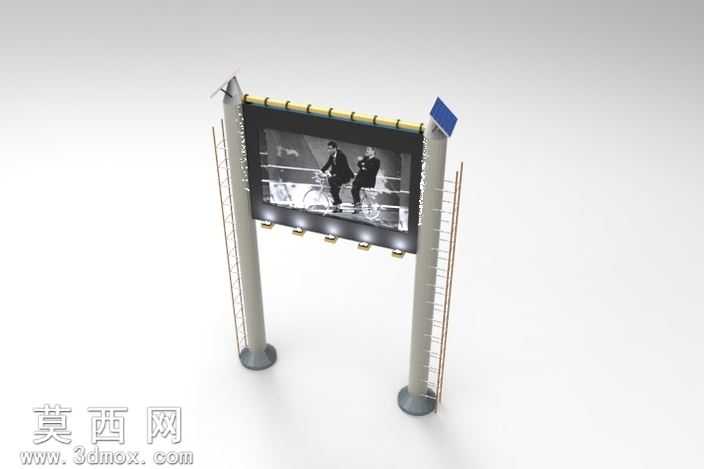

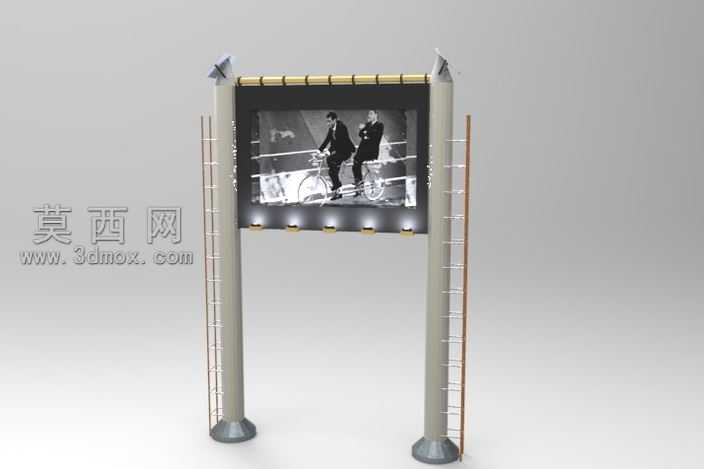

本作品为户外双立柱式广告牌框架三维模型，建模过程中采用参数化设计思路，先对整体结构进行模块化拆分，将整体框架分为底部支撑底座、竖向承重立柱、横向广告屏承载框、侧边检修爬梯、顶部照明组件五个独立模块分别建模，再通过装配约束完成整体拼接，保证各部件尺寸匹配度与结构合理性。建模时重点还原了立柱与底座的连接结构，底座采用加重式圆盘设计，增大与地面的接触面积，提升户外放置时的抗风稳定性，立柱为空心圆柱钢结构，在保证承重强度的同时降低整体自重，减少材料成本。横向承载框采用矩形边框设计，边框内侧预留广告画面安装槽位，上下边框分别预留照明灯具安装位与线路排布槽，方便后期安装LED投光灯实现夜间照明效果。两侧爬梯采用等距踏步设计，踏步与立柱通过焊接式连接耳固定，爬梯外侧设置安全防护扶手，满足后期检修维护的使用需求。材质渲染阶段，立柱与底座采用哑光银灰色金属材质，模拟户外镀锌钢材的质感，表面添加细微的颗粒纹理还原真实钢材的表面肌理，爬梯采用棕褐色金属材质区分结构部件，广告屏区域添加半哑光的黑色边框材质，屏幕表面模拟户外喷绘布的漫反射质感，避免渲染时出现过度反光的失真效果。整体模型严格按照户外广告牌的实际工程比例搭建，各部件的连接节点、安装预留位都做了精细化还原，既可以作为户外广告设施的方案展示模型，也可为同类型钢结构广告牌的结构设计、受力分析提供三维参考，模型结构规整，无冗余面数，可直接导入各类渲染软件做场景化展示，也可导出工程格式用于后续的生产加工参考。
