两款通用型钢管与固体支撑塔杆结构

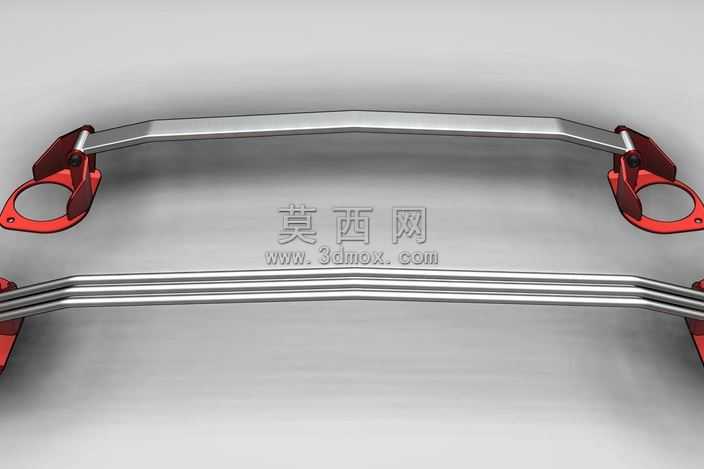

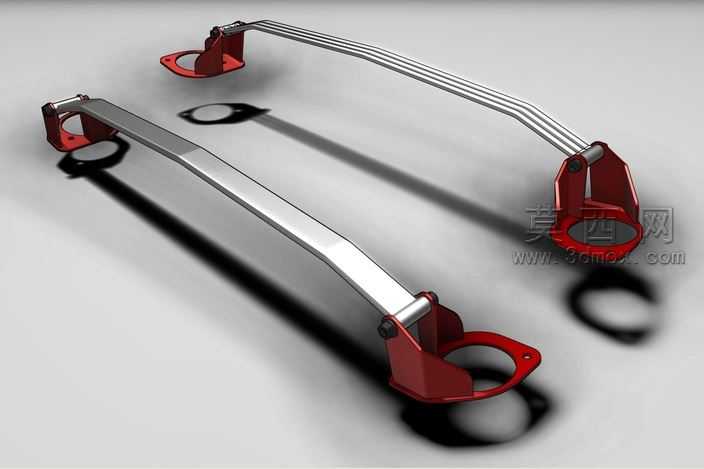

本作品为两款同功能不同结构形式的通用支撑塔杆三维建模成果，分别采用实心杆体与钢管杆体两种设计方案，建模过程严格遵循机械结构设计规范，完整还原了支撑构件的全部细节特征。建模阶段首先完成支撑底座的结构绘制，底座采用带安装孔的法兰式红色支座结构，通过精准的草图绘制与特征拉伸，还原了支座的弯折造型、铰接安装位与螺栓固定孔位，确保底座与杆体的连接结构完全符合装配逻辑。针对两款不同的杆体设计，实心杆体采用变截面流线型造型，通过扫掠特征完成杆身的曲面构建，边缘做圆角过渡处理避免应力集中；钢管杆体则采用多段平行弯管结构，通过三维草图引导扫掠生成空心管体，还原了钢管的弯折弧度与并排排布结构，两款杆体两端均设计有铰接轴结构，与底座的铰接位完全匹配，可实现转动装配的运动仿真。材质渲染阶段，红色支座部分赋予哑光金属烤漆材质，调整粗糙度与金属度参数还原工业五金件的漆面质感；实心杆体赋予抛光铝合金材质，添加轻微的反射效果体现金属加工后的光洁表面；钢管杆体则赋予拉丝不锈钢材质，通过纹理贴图模拟钢管表面的拉丝纹路，还原金属管材的真实质感。场景搭建采用浅灰色哑光地面，添加柔和的区域光与环境光，通过光线投射生成自然的阴影效果，突出两款支撑塔杆的结构轮廓与材质差异。设计思路上，两款构件均面向通用支撑场景开发，实心杆版本侧重结构强度与刚性支撑需求，钢管杆版本侧重轻量化与抗扭性能，铰接式底座设计可适配不同安装面的角度调整，底部法兰孔位可通过螺栓完成快速固定，整体结构兼顾了安装便捷性与使用可靠性，可直接用于机械支撑场景的装配验证、产品展示或工程选型参考，建模过程中所有尺寸参数均按照通用五金件的常用规格设定，具备实际生产参考价值。
