牧田修边机配套倾斜式安装底座结构

　　这款倾斜底座是为手持电动修边机开发的配套功能辅件，核心解决常规修边机只能垂直进给作业的局限，在木工现场加工、小型木作工坊定制生产、DIY家具制作场景中，可实现带倾斜角度的铣削作业，比如加工斜向榫槽、斜面倒角、倾斜封边修边、异形构件的斜向铣型等工序，无需额外调整工件装夹角度，大幅降低异形木作加工的装夹找正时间。

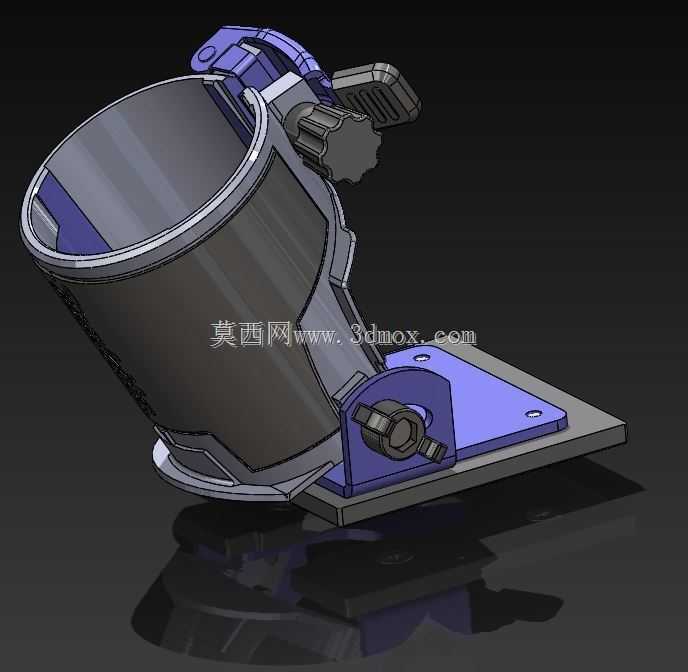

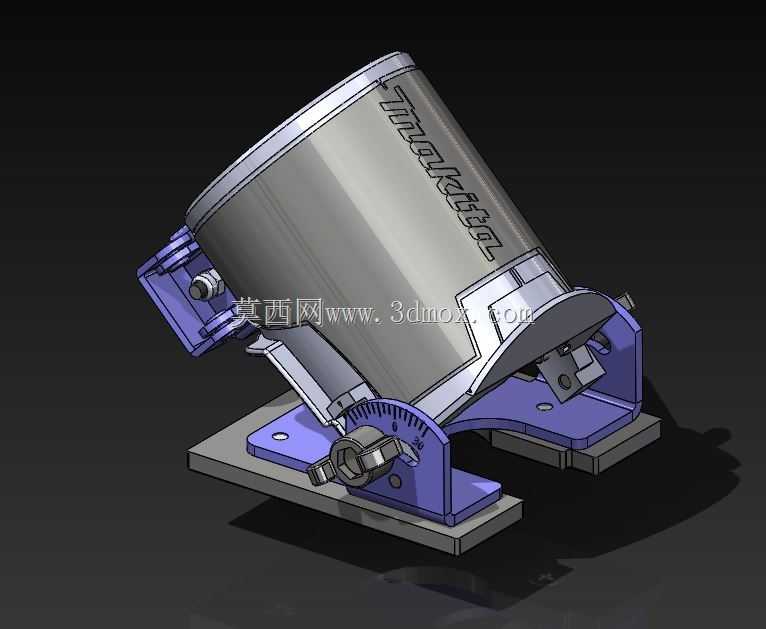

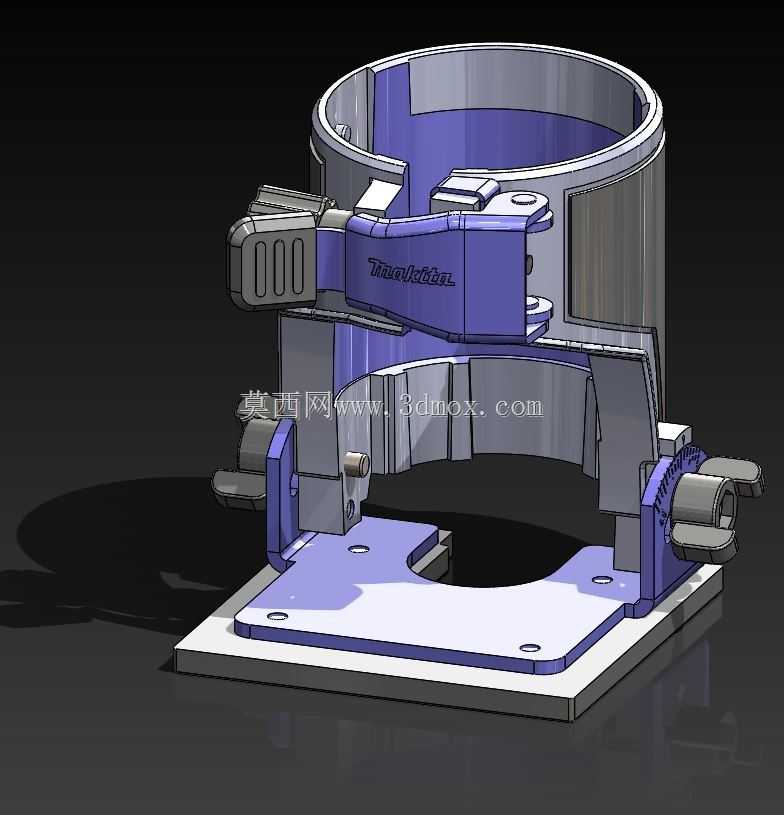

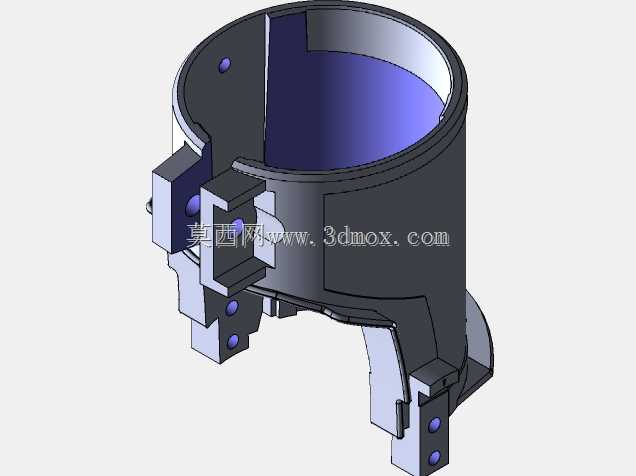

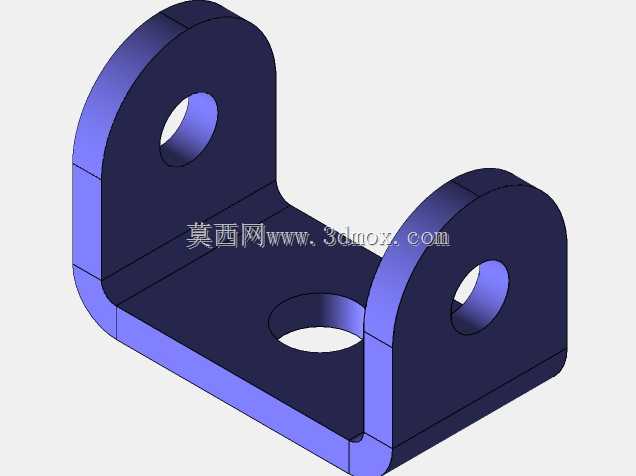

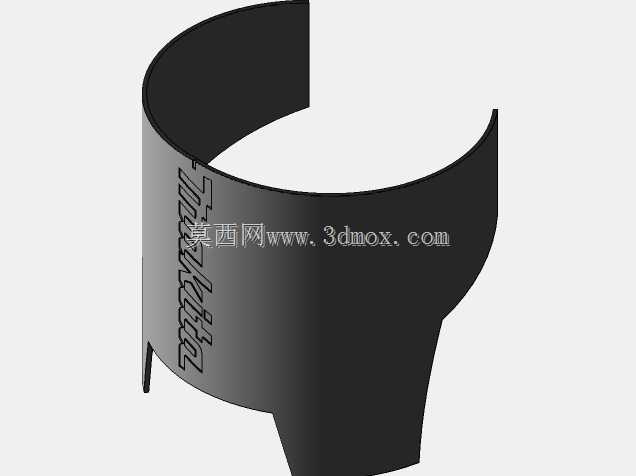

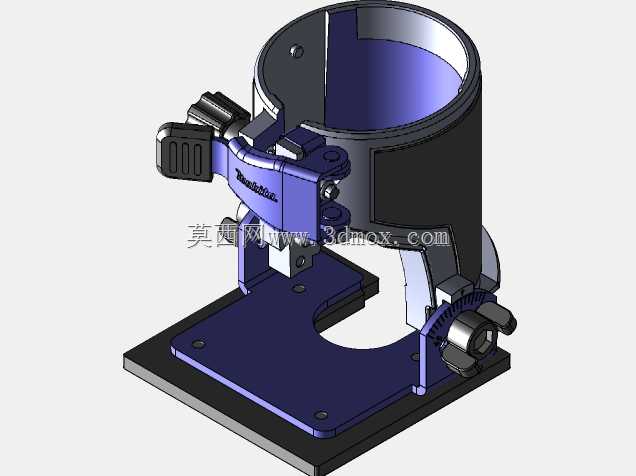

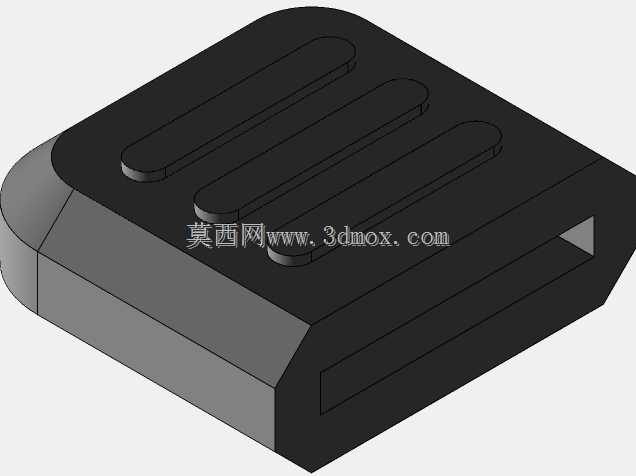

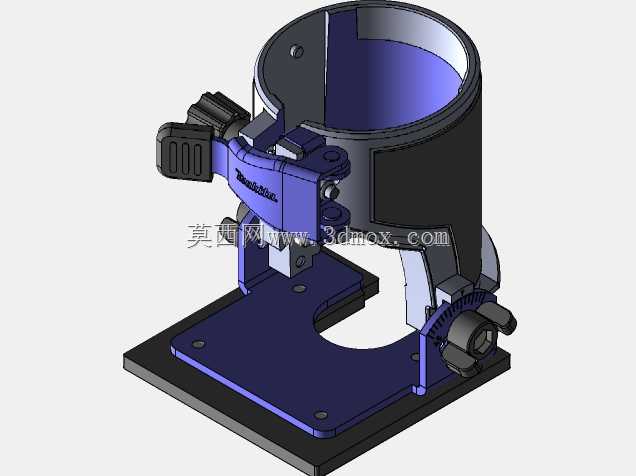

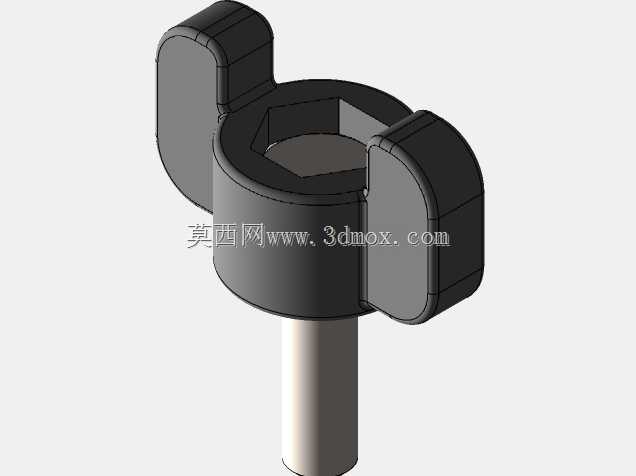

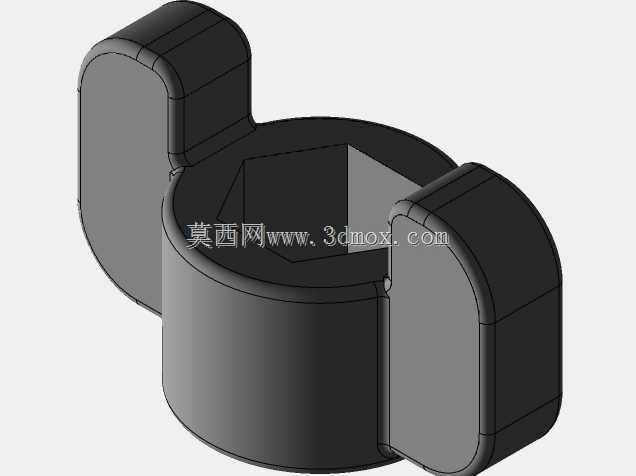

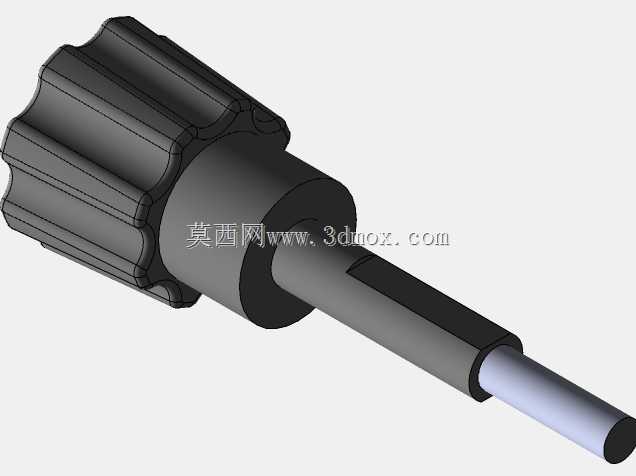

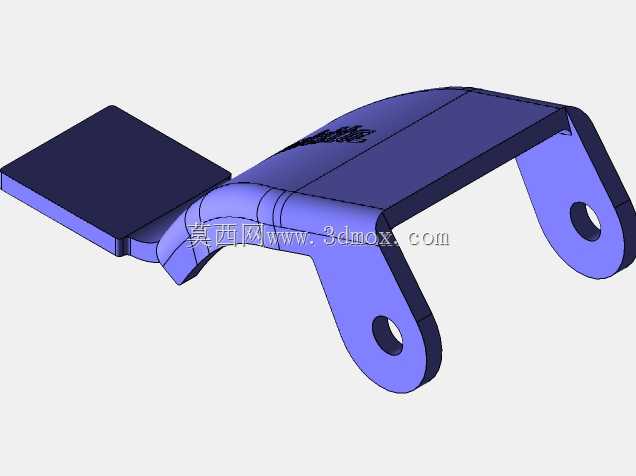

　　从结构设计来看，主体采用环抱式夹箍结构适配修边机主机筒身，夹箍一侧设置快拆锁紧扳手，扳手上带防滑齿纹，无需额外工具即可快速完成主机的装夹与拆卸，夹箍内侧预留了防滑贴合面，避免作业过程中主机出现周向转动或轴向窜动。夹箍与下方安装底板之间通过双侧铰接支点连接，一侧铰接位带角度刻度盘与锁紧旋钮，可在0-45度范围内无级调整倾斜角度，调整到位后旋紧侧边锁紧旋钮即可锁死角度，双侧支撑结构相比单侧悬臂的倾斜底座，刚性表现更优，大进给铣削时不会出现角度偏移或结构颤振。

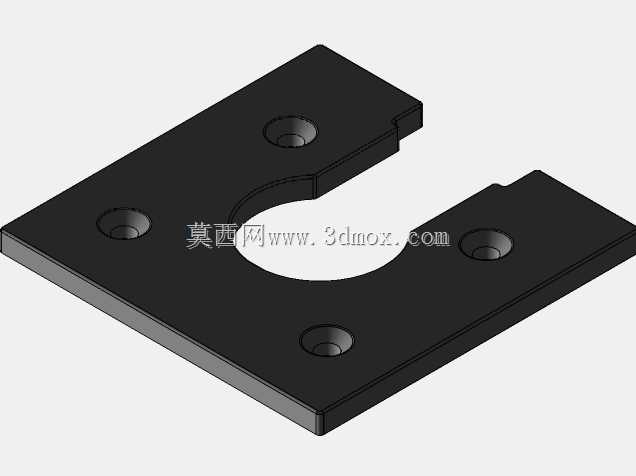

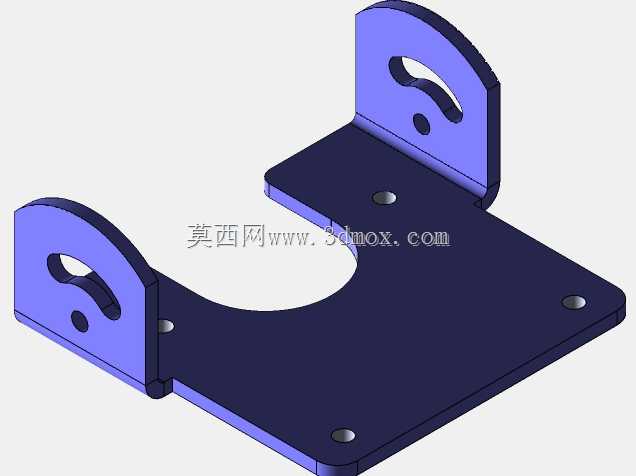

　　底部安装板为带开口的平板结构，板上预留了多个沉头安装孔，既可以直接倒装在木工工作台面上作为倒装修边机的倾斜底座使用，也可以搭配临时靠山进行手持移动作业，底板中心的开口尺寸匹配修边机刀头的最大伸出范围，不会干涉不同规格铣刀的进给路径，开口边缘做了倒角处理，避免加工过程中刮伤工件表面。夹箍的内径尺寸匹配对应型号修边机的主机筒身外径，安装后主机轴线与底板平面的垂直精度控制在0.1mm以内，角度调整的刻度误差不超过0.5度，能满足常规木作加工的精度要求。

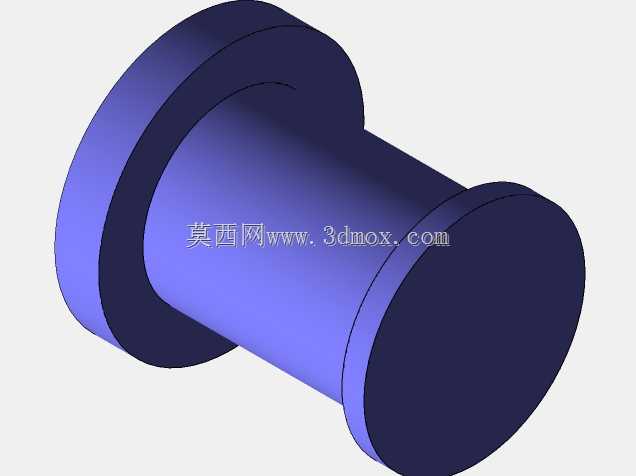

　　实际使用中，这款底座可兼容同筒径的多款修边机产品，除了对应型号的牧田修边机外，部分同规格的其他品牌修边机也可通过调整夹箍锁紧间隙适配使用。相比普通垂直修边底座，倾斜结构拓展了修边机的加工范围，在加工斜面装饰线、斜榫结构、倾斜凹槽时，不需要将工件斜着装夹，直接调整底座角度即可作业，尤其适合小批量定制加工中频繁切换加工角度的场景，减少装夹辅助时间，同时底座的整体结构做了轻量化处理，不会过多增加手持作业的负重，倒装使用时底部平板与工作台面的贴合面积充足，锁紧后整体稳定性好，铣削过程中不会出现底座移位的问题。铰接位置的转轴采用耐磨金属材质，长期反复调整角度也不会出现旷量，保证角度调整的重复精度，锁紧旋钮的握持尺寸做了加大处理，戴劳保手套操作也能轻松完成锁紧与松开动作，适配车间现场的实际操作习惯。
