双尺寸板材夹具

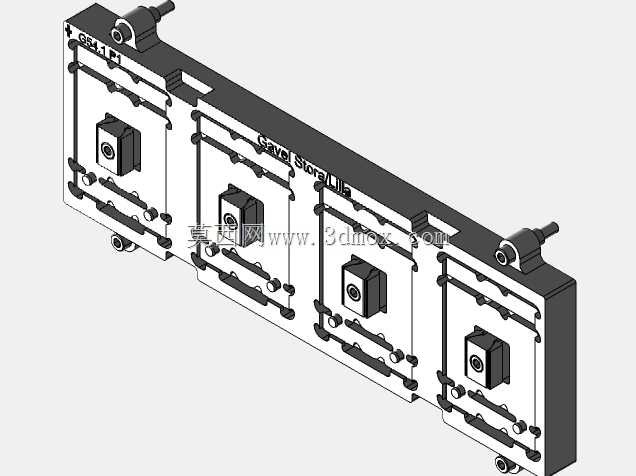

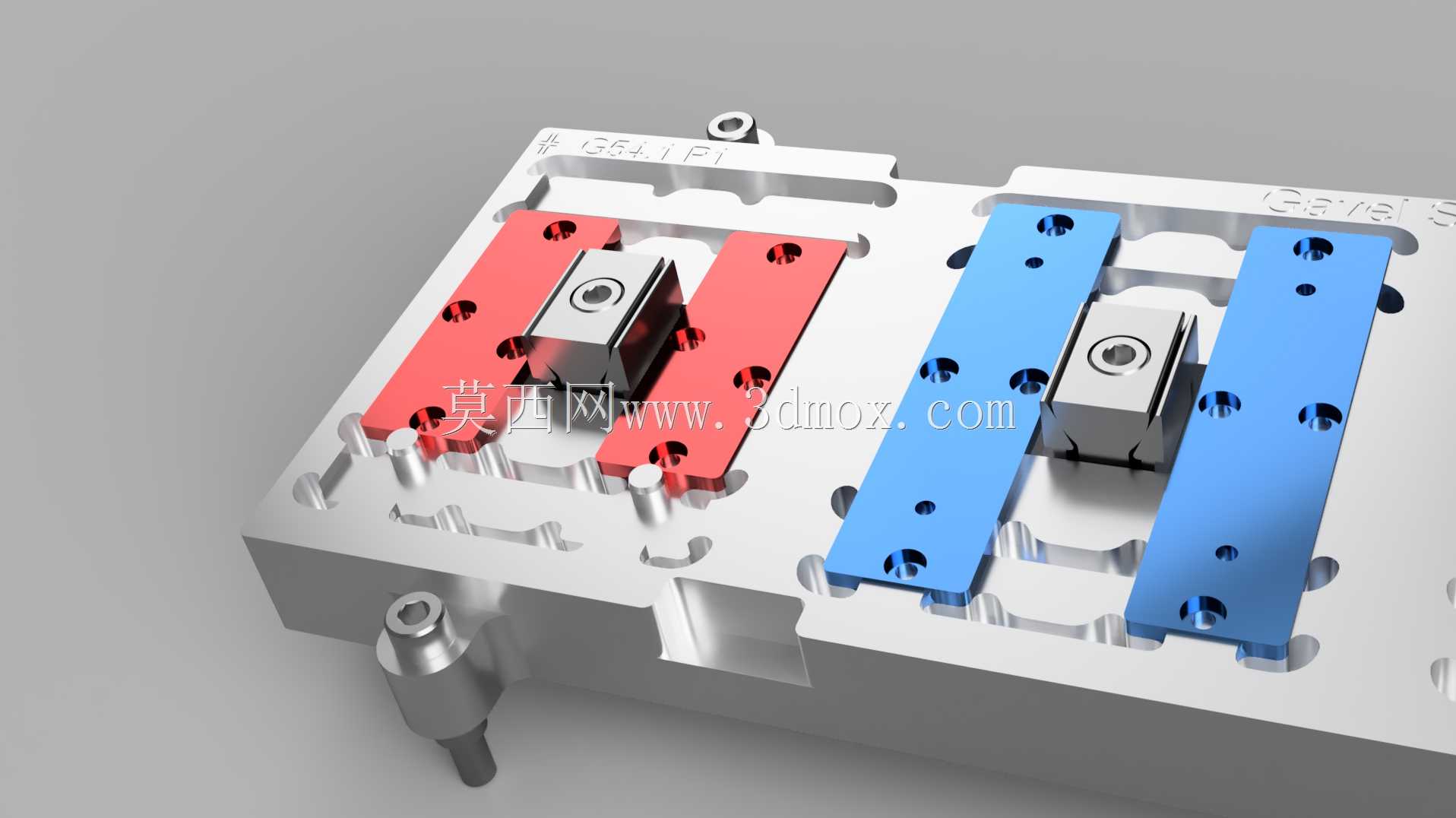

一种固定板，专门为两个部分设计。但它可能会给你们中的一些人带来灵感。这些板的长度被粗略切割为约122-125或约82-84mm。然后对边缘进行铣削，并在板上钻孔。这将与4个精密孔中的“固定板-418 M8孔”相匹配，每个孔都有自己的M8螺栓用于紧固。哦，还有模型中的夹具夹具，不是我设计的夹具。只是我从麦克马斯特的CAD模型库存中抢来的一些夹子。为了直观地了解夹紧系统的工作方式，正如我所设计的。合适的夹具是KIPP-K0040.08（27）中的夹具：https://kipp.se/se/sv/Produkter/Man%C3%B6verdelar-Standardelement/Sp%C3%A4nnelement/Klsp%C3%A4无需Sp%C3%A4nnytor%C3%A4fflade.html希望这能帮助您，如果有任何问题，请在下面留言
