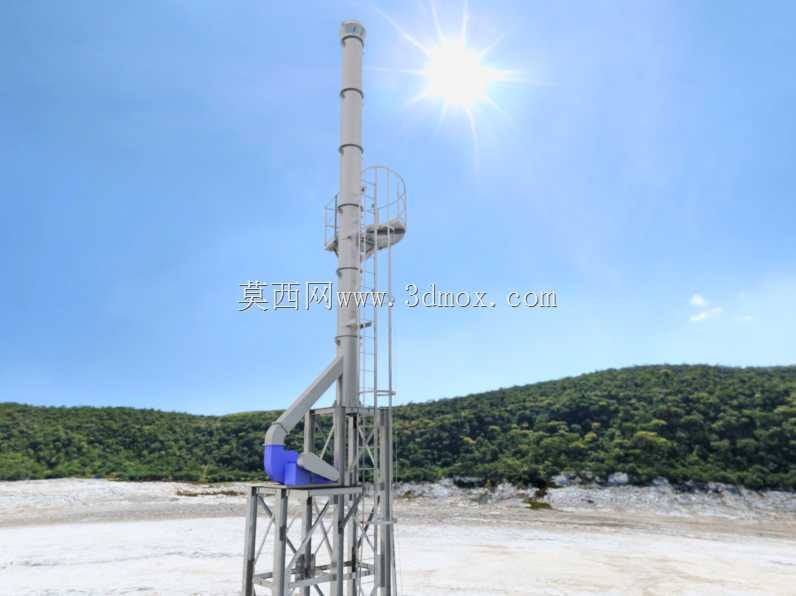

带支撑爬梯的工业直立式排烟烟囱结构

　　这类直立式钢结构烟囱多用于中小型工业厂区的废气高空排放场景，常见于配套小型锅炉、废气处理机组的生产车间外侧，通过足够的排放高度降低近地面污染物浓度，满足厂区环保排放的高度要求。整套结构采用分段式筒体设计，每段筒体通过法兰拼接，现场安装时可逐段吊装对接，无需大型起重设备长期驻场，适配厂区有限的施工场地条件。筒体侧面设置连续爬梯与中部环形检修平台，爬梯带护笼结构，满足高空作业的安全防护要求，检修平台可容纳运维人员定期检查筒体连接状态、清理排放口积灰，平台护栏高度符合工业高空作业防护标准，踏板采用防滑格栅板，避免雨天或积灰时人员滑倒。底部采用型钢焊接的桁架式支撑底座，底座通过地脚螺栓与混凝土基础固定，可承受高空风载荷带来的倾覆力矩，

　　同时抵消筒体自身竖直方向的承重，避免长期使用后筒体出现倾斜变形。筒体侧面预留的弯管接口用于对接前端废气处理设备的排风管道，接口处设置变径段，可适配不同管径的排风管路，减少现场安装时的管路改造工作量。设计阶段优先考虑了户外长期使用的抗腐蚀需求，筒体与钢结构件表面均做防腐涂装处理，可适应沿海高湿、内陆多尘等不同厂区环境。整套结构的安装边界需预留足够的检修空间，爬梯侧需留出至少1米的通行与操作空间，底座基础需根据当地最大风压值做配筋计算，确保极端大风天气下结构无倾覆风险。筒体直径500mm的规格可适配每小时数千立方米的排风流量，15米的排放高度符合多数二类工业厂区的废气排放高度要求，无需额外加高即可满足常规环评的排放高度指标。结构设计时将受力节点全部设置在支撑桁架的主型材位置，避免在筒体壁板直接承重，减少筒体长期受力出现的焊缝开裂、壁板变形问题，爬梯与护笼的连接点均采用满焊工艺，避免长期户外使用后连接件锈蚀脱落。
