车间真空吸尘配套切线旋风除尘装置

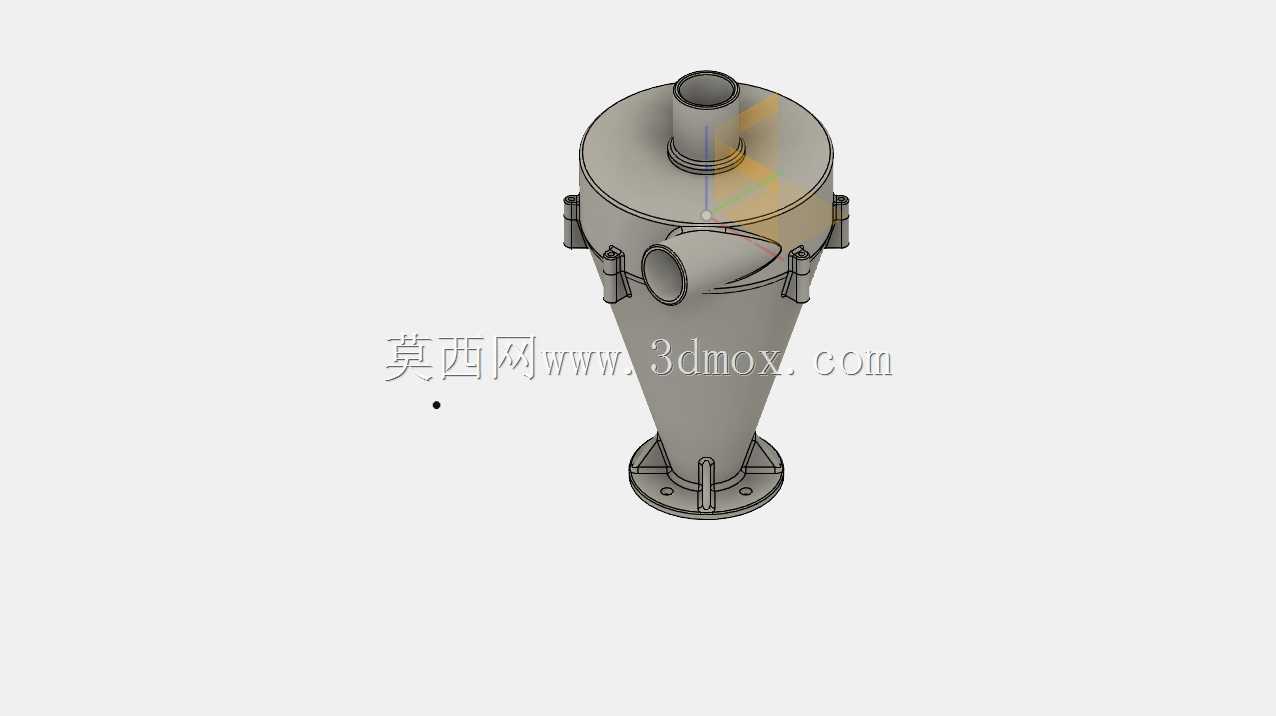

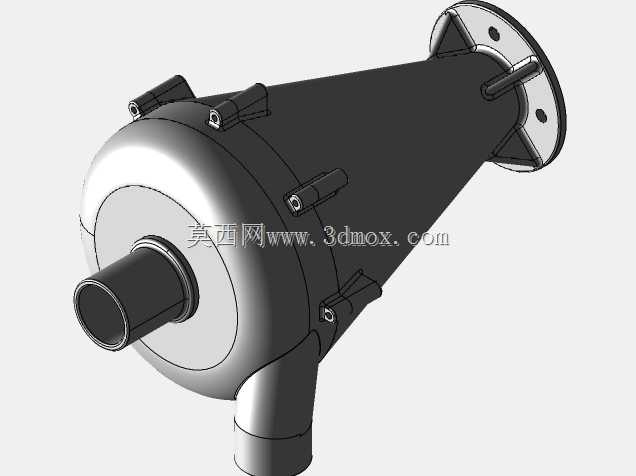

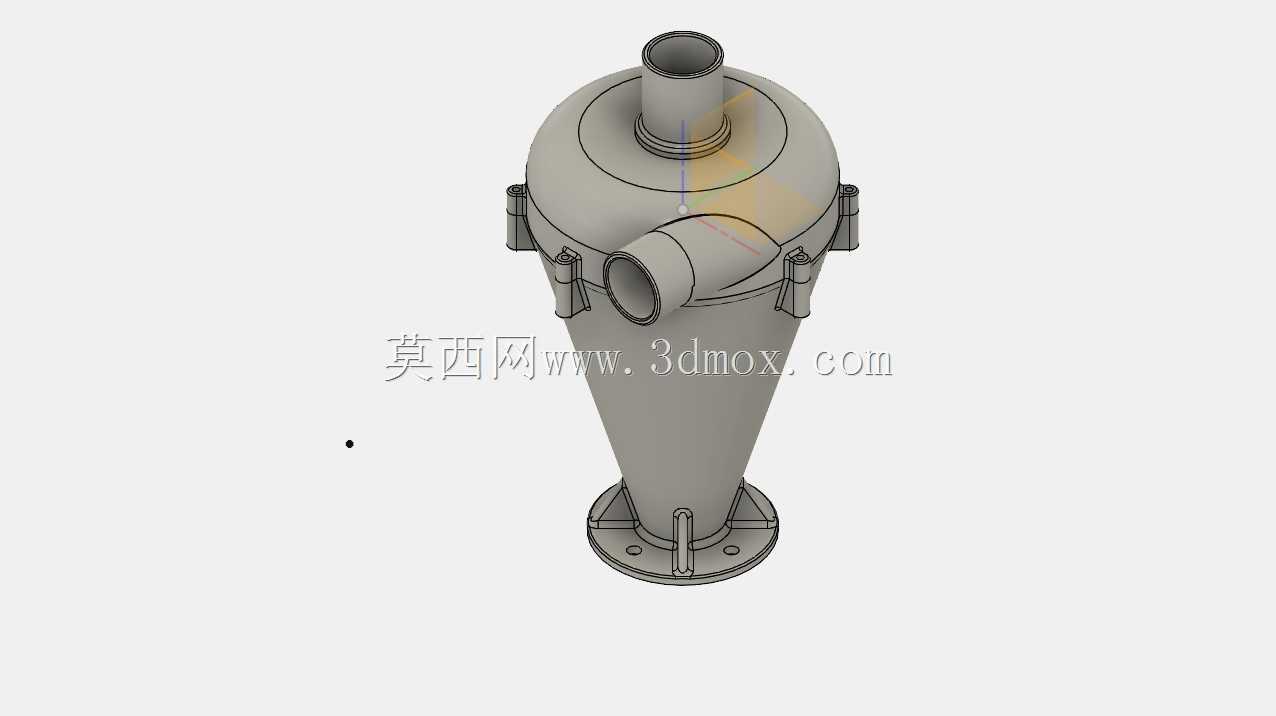

　　这款切线进气式旋风除尘装置，主要适配车间固定式真空吸尘系统的前端预处理环节，在机加工打磨工位、木工开料作业区、3D打印后处理工位这类持续产生细碎粉尘的场景中，可作为一级分离单元拦截大部分大颗粒碎屑，降低后续滤筒的过滤负荷，延长吸尘系统滤芯的更换周期，避免大颗粒硬质碎屑直接高速冲刷滤材造成的过早破损。装置整体采用上圆下锥的经典旋风分离构型，上部圆柱段设置切向进气口，含尘气流从侧方接口进入后会沿筒壁形成稳定的旋转流场，在离心力作用下密度远大于空气的粉尘颗粒会被甩向筒壁，沿壁面滑落至下部锥段最终汇集到底部集尘区域，净化后的气流则从筒体顶部的中心排气口排出，接入后续真空吸尘的主风道。设计阶段针对3D打印加工的工艺特性做了专门的公差适配，

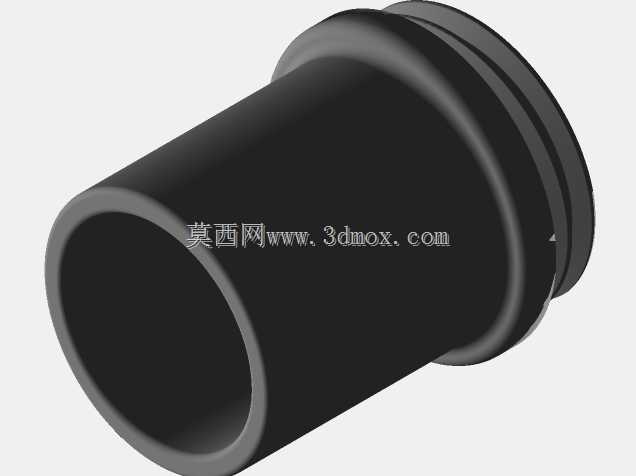

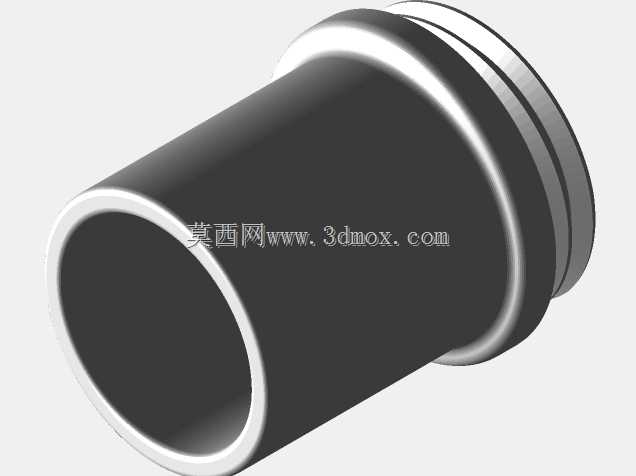

　　将筒体侧面与管道对接位置的壁厚从常规2mm提升至3mm，减少打印过程中悬空结构的支撑用量，降低后期支撑去除的工作量，同时避免薄壁结构在打印冷却过程中出现翘曲变形，保证对接接口的圆度公差。筒体顶部的密封唇结构特意预留了5mm的装配间隙，用来抵消FDM打印过程中常见的尺寸收缩、层厚累积误差，保证上下筒体装配后不会出现卡滞或者密封不严的问题，顶部做了微弧曲面造型，能够引导内部旋转气流更顺畅地向中心排气口汇聚，减少顶部区域的湍流扰动，避免已被分离的细粉尘被气流二次卷吸带出，提升整体分离效率。安装边界方面，装置底部设置带螺栓孔的圆形法兰底座，可直接固定在车间工位旁的设备支架或者墙面安装座上，侧方进气口、顶部排气口均采用标准等径圆管接口，

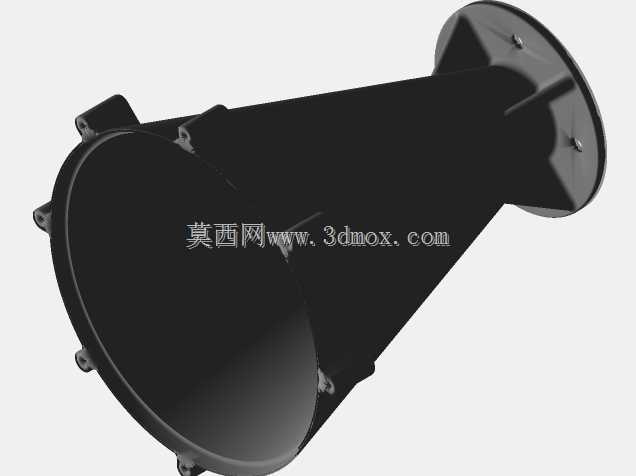

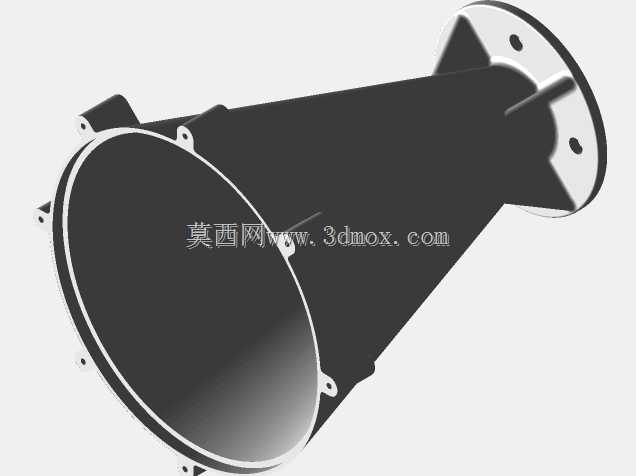

　　可直接匹配常规工业吸尘软管的快接接头，不需要额外制作变径转接件；锥段的倾斜角度经过流场验证，能够保证滑落的粉尘不会在锥壁积附搭桥，避免长期运行后出现锥段堵塞的问题，筒体周向均匀布置的快拆卡扣，可在停机后快速打开筒体清理内部积尘，不需要借助额外工具，日常维护操作便捷。
