NIOBFLUID系列管路连接弯头及配套零件

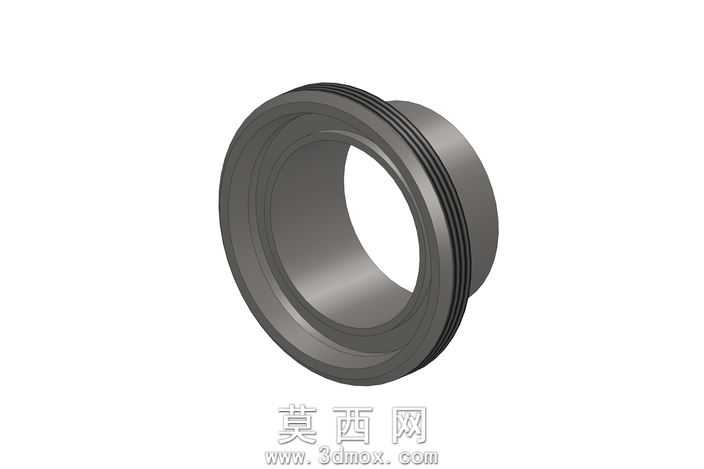

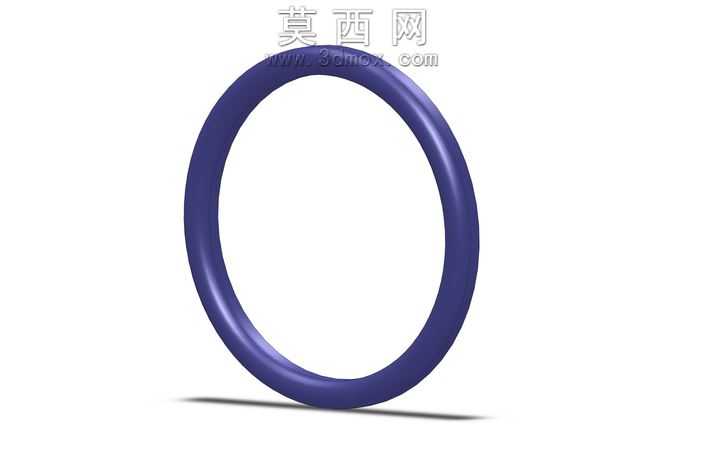

本次建模围绕流体输送场景下的管路连接需求展开，核心完成90度弯头及配套分管、乳头、螺母、密封组件的全参数化三维构建。建模初期先梳理管路零件的通用设计规范，明确弯头的曲率半径、通径尺寸、壁厚参数的匹配逻辑，以保证流体流经时的阻力符合行业常规要求，避免出现通径突变、曲率不合理导致的流阻异常问题。建模过程中以弯头主体为核心基准，先绘制两端圆形截面的轮廓草图，通过扫描特征生成弯头的基础曲面，再对内外壁进行等距偏移生成实体壁厚，对两端的连接端面做倒角处理，消除尖锐棱边的同时保证后续对接时的贴合度。针对配套的分管零件，采用多段扫描结合布尔运算的方式，完成分支接口与主通路的融合，对交汇位置做圆角过渡处理，避免应力集中的同时优化流体走向。乳头、螺母类连接紧固件建模时，重点还原螺纹结构的细节特征，采用螺旋线扫描切除的方式生成标准牙型，同时对螺母的受力接触面做平面度约束，保证装配时的锁紧效果。密封件部分根据安装槽位的尺寸做适配建模，还原橡胶类密封件的截面形态，保证装配后可完全填充密封间隙。材质渲染阶段，弯头主体采用哑光深灰金属材质，模拟铸铁或工程塑料管路的真实质感，调整材质的粗糙度、反射参数，还原工业零件表面的细微磨砂纹理；金属螺母、接头部分调整金属度参数，呈现镀锌五金件的微亮金属质感；密封件采用半哑光橡胶材质，添加细微的表面凹凸纹理提升真实感。结构设计上所有配套零件均做了装配干涉检查，保证各部件对接时的尺寸公差匹配，弯头的两端接口尺寸与配套螺母、密封件的安装槽位完全对应，分管的分支接口角度符合流体分流的常规设计逻辑，整体模型可直接用于管路装配模拟、流体仿真分析的基础载体，也可作为管路类产品设计的参考原型，建模过程中保留了完整的特征参数，后续可根据实际通径需求、压力等级调整壁厚、曲率、接口尺寸等参数，快速衍生出不同规格的同系列管路零件。
