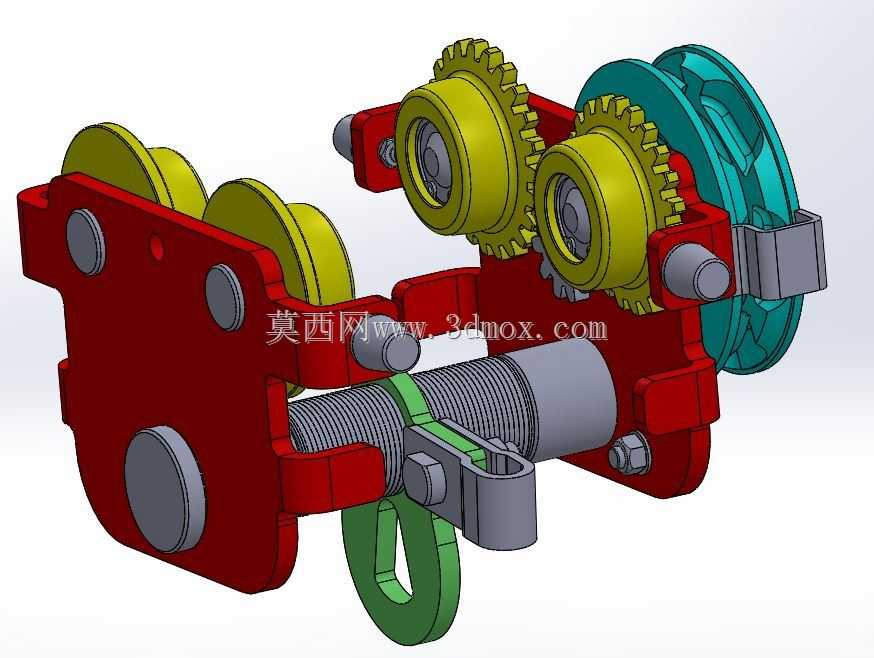

工字钢轨道用手动链式运行小车结构

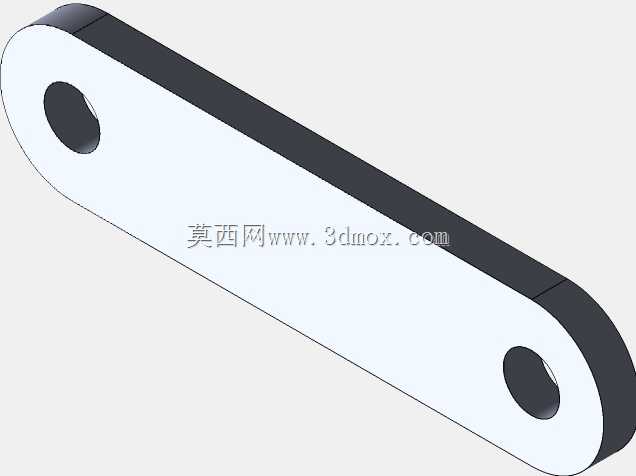

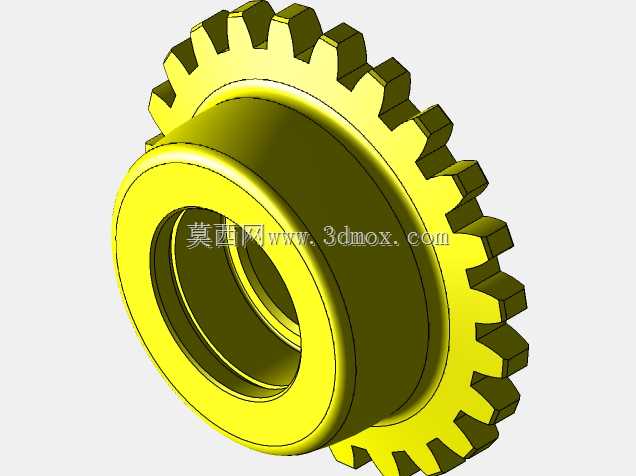

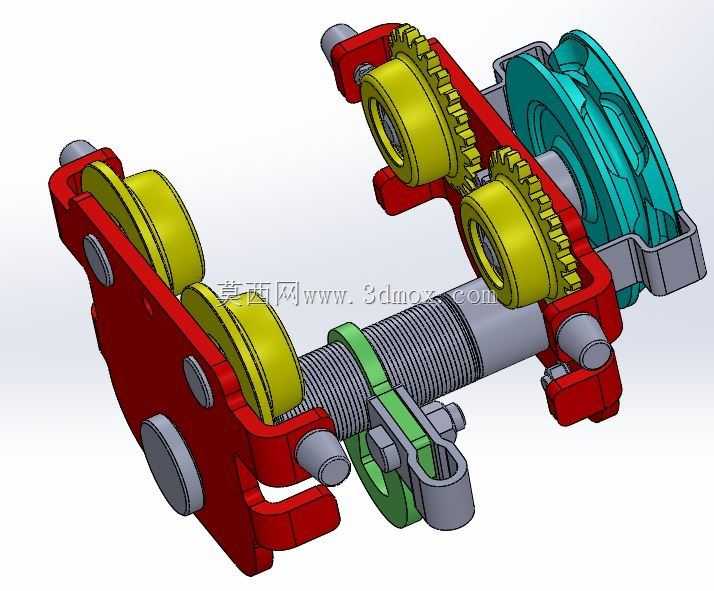

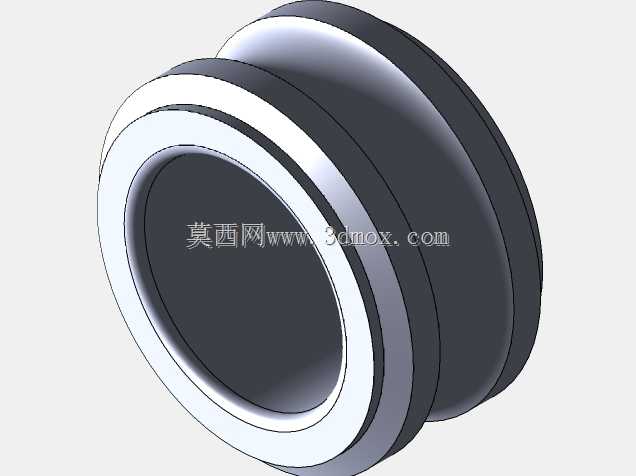

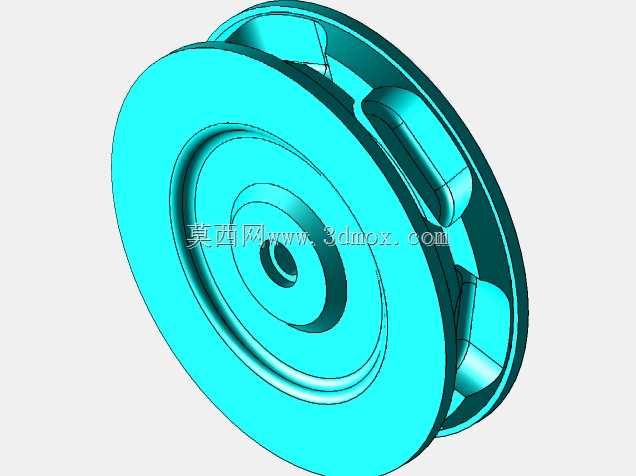

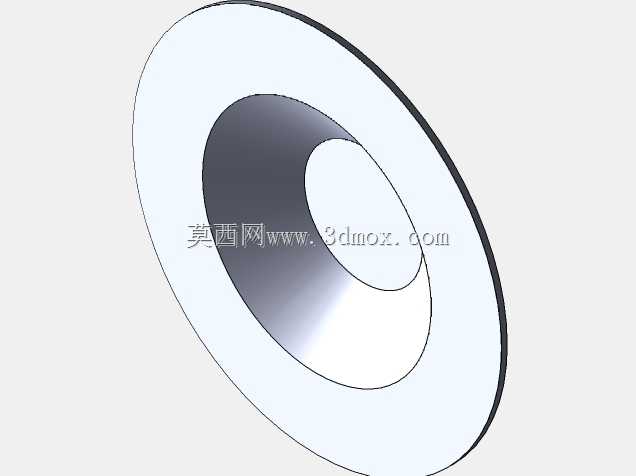

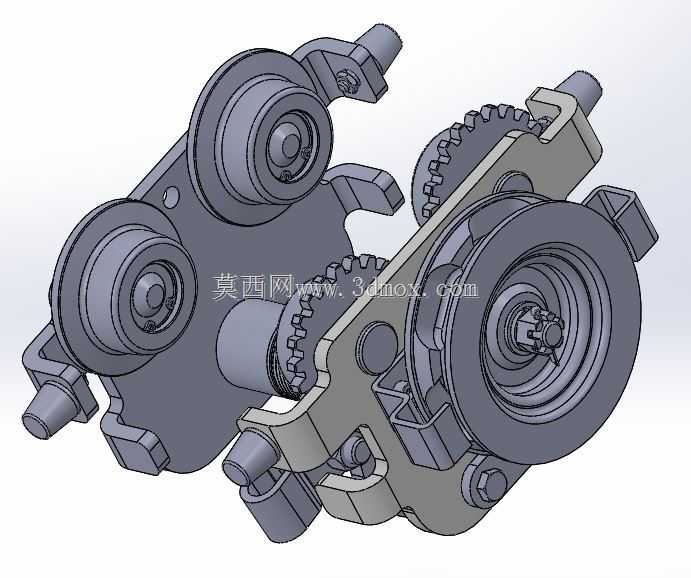

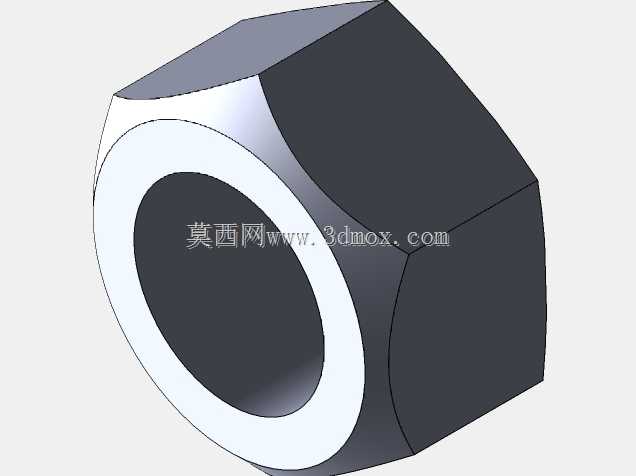

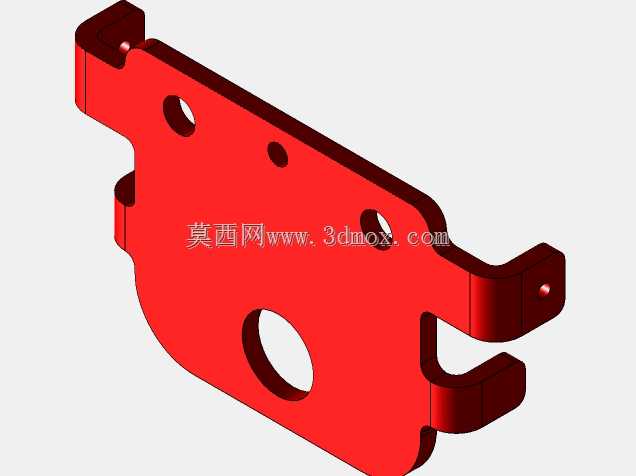

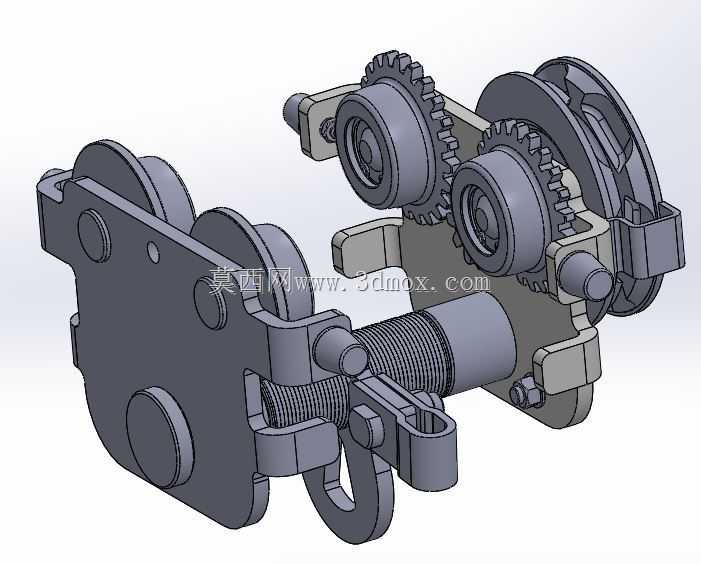

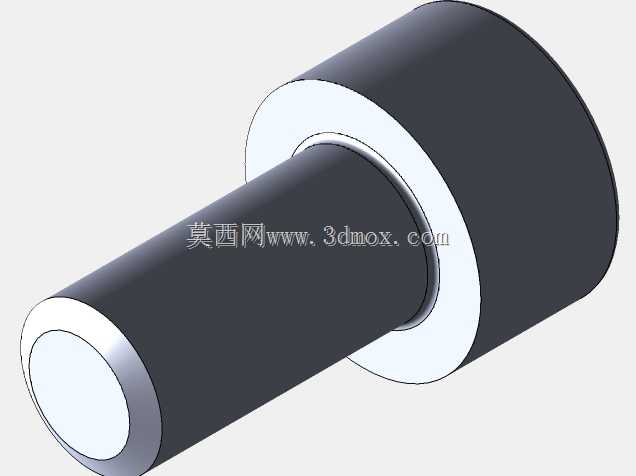

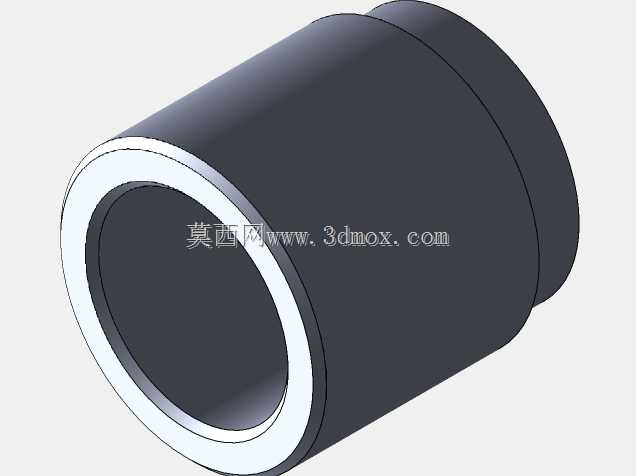

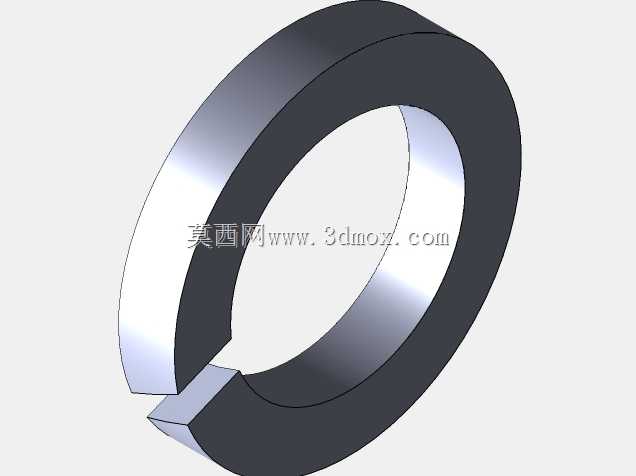

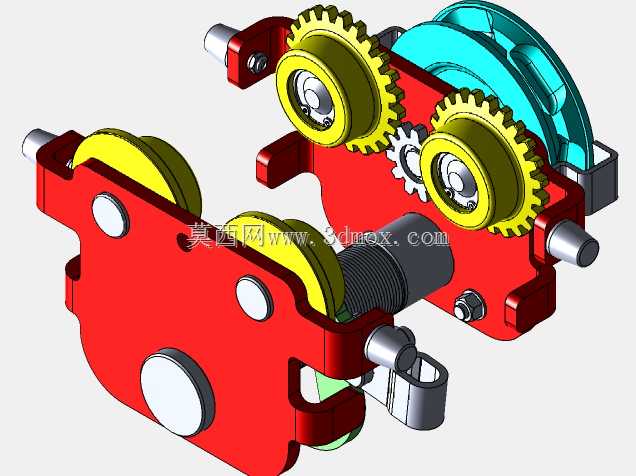

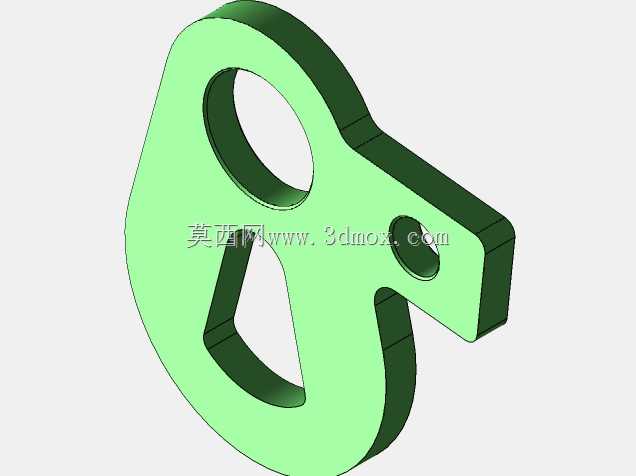

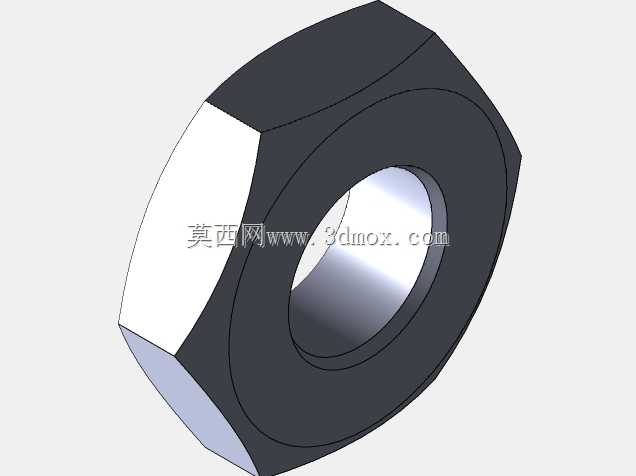

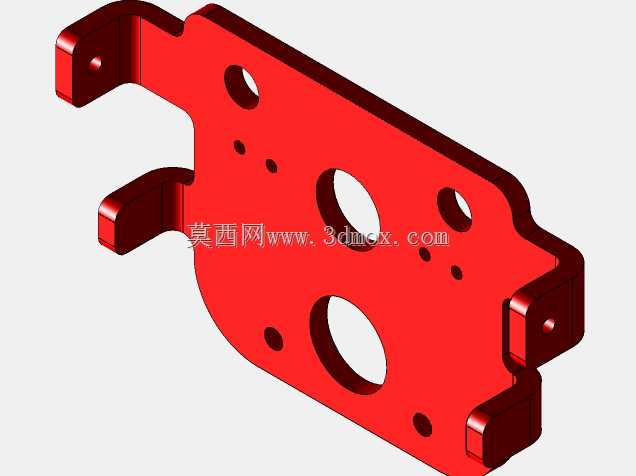

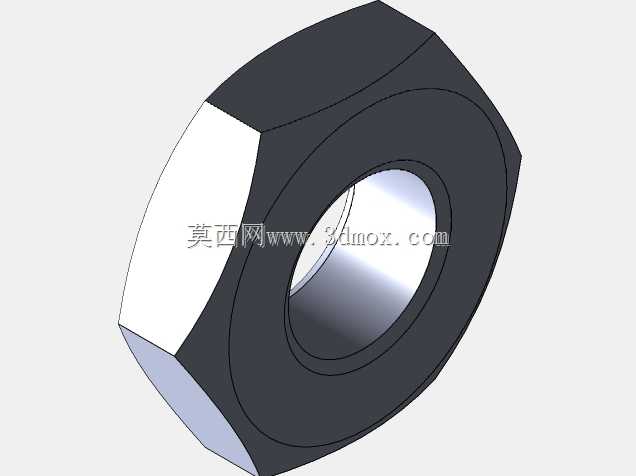

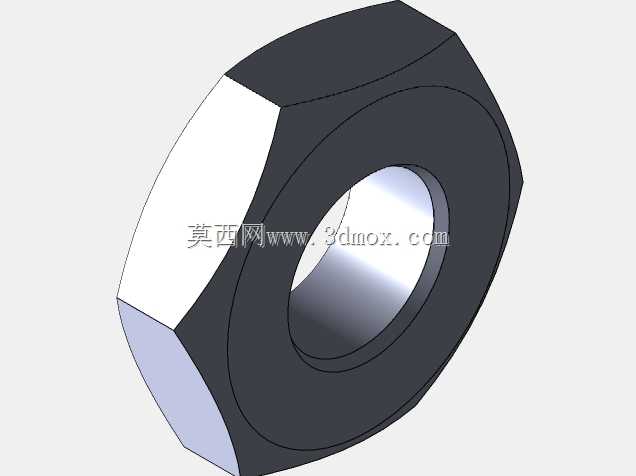

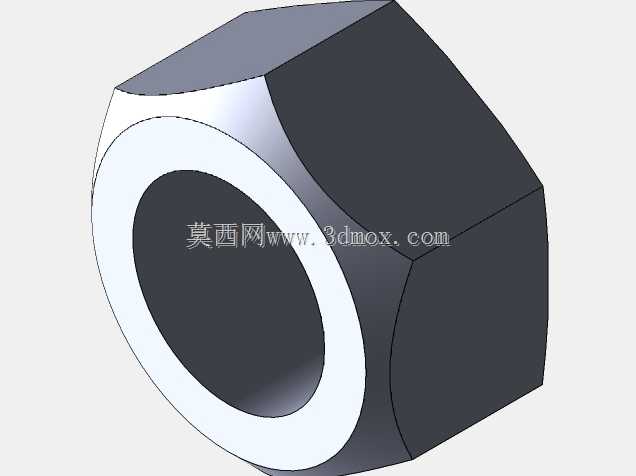

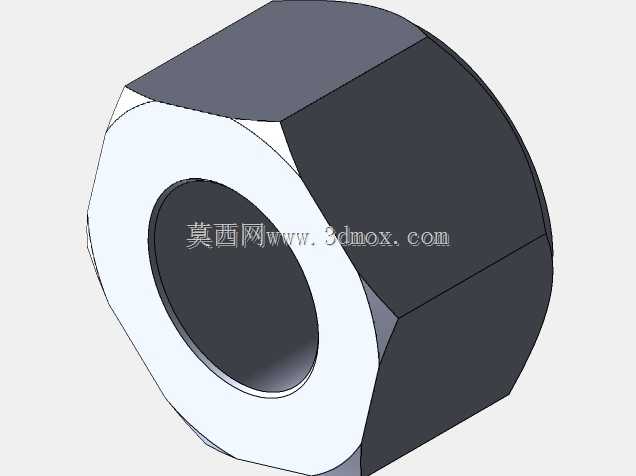

　　该手动链式小车是配套轻型起重作业的轨道行走承载部件，主要适配车间内工字钢下翼缘轨道安装，多用于固定工位间的短距离物料吊运场景，常见于机加工车间工件周转、仓储区域小件货物移位、设备检修时的部件托举移位等作业，可与手拉葫芦、环链电动葫芦等吊具配合使用，无需外接动力源，完全依靠手动操作即可完成沿轨道方向的位置调整，适合无供电条件、作业频次不高的轻载起重场景。从结构设计来看，整套行走机构采用双侧墙板对称布置形式，墙板作为核心承载基体，集成了滚轮安装轴、齿轮传动组、吊具连接座的安装定位结构，两侧墙板通过横向螺杆实现间距可调，可适配不同规格宽度的工字钢轨道，调整时只需同步旋转两侧调节螺母，即可改变左右滚轮组的间距，

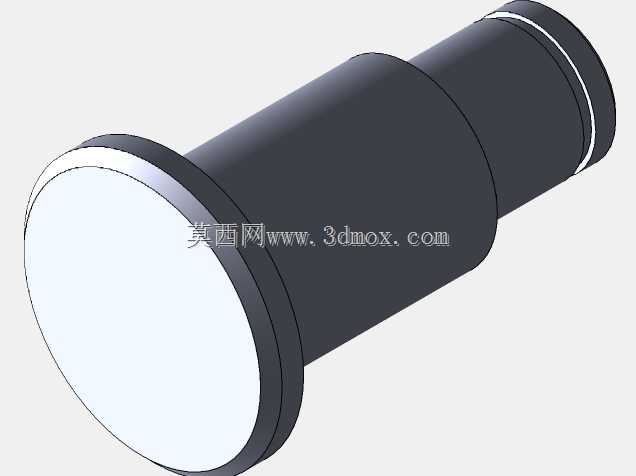

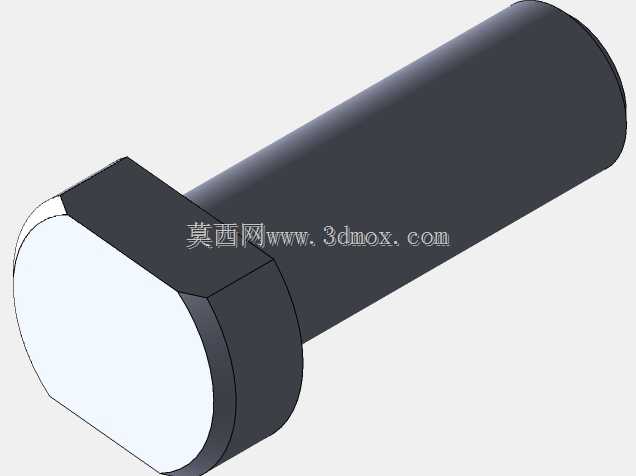

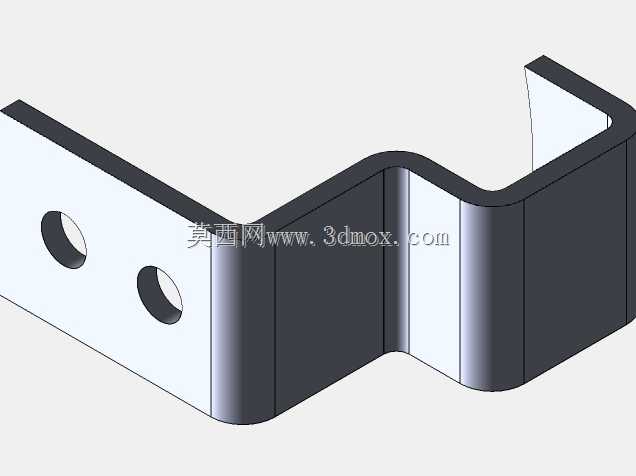

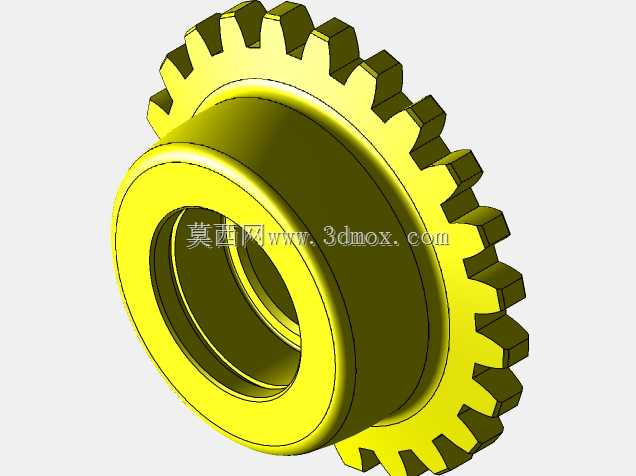

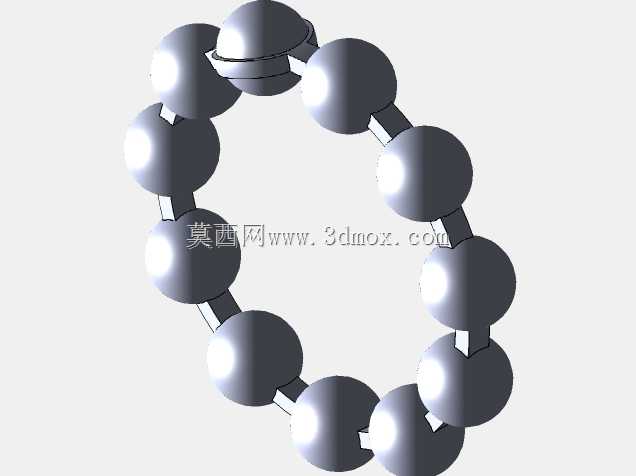

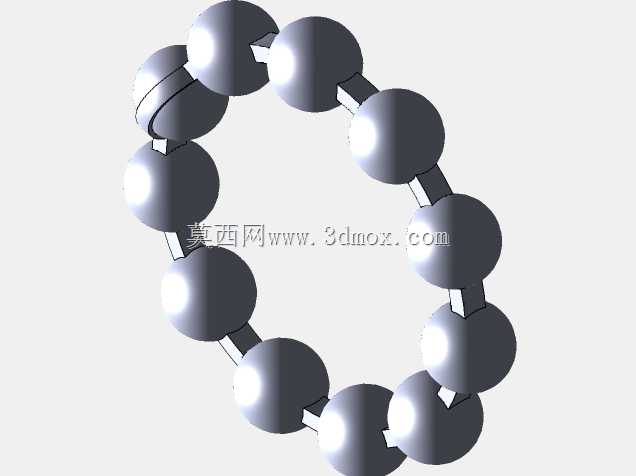

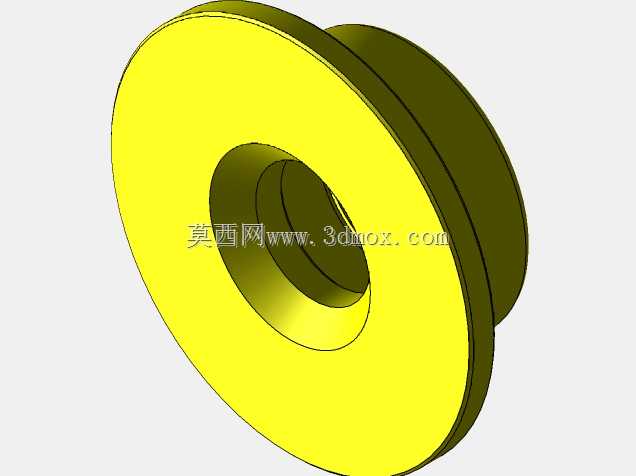

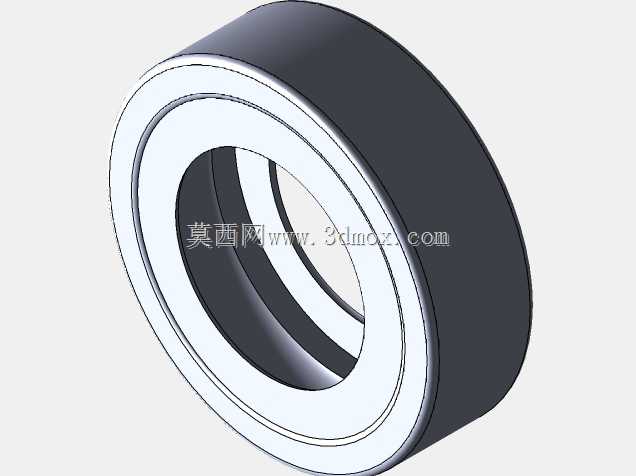

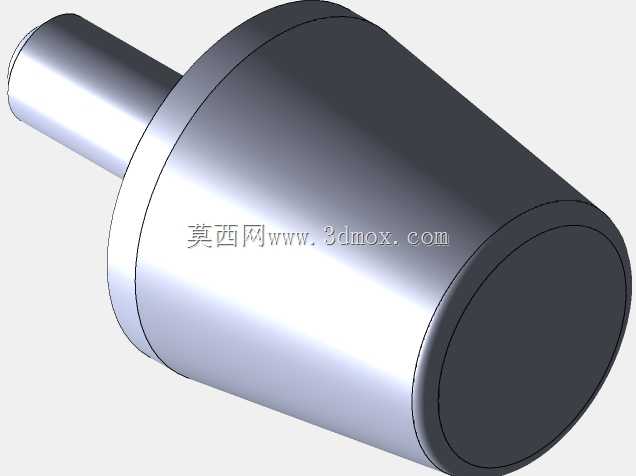

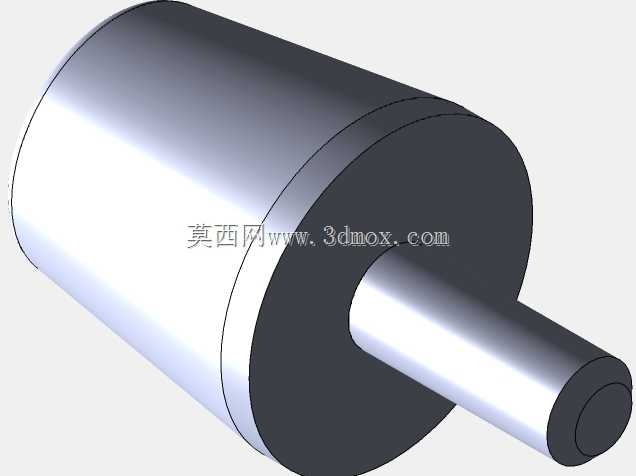

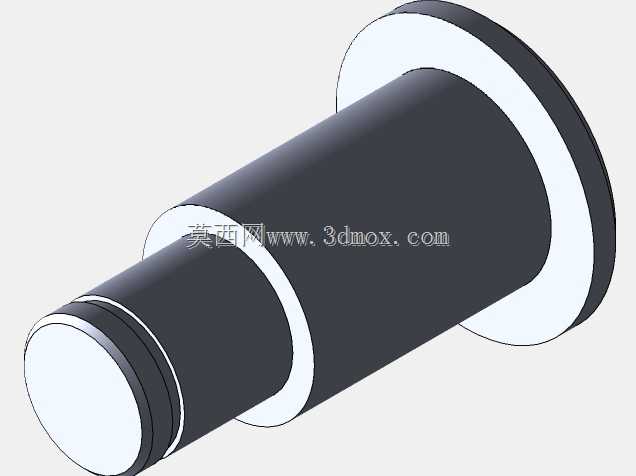

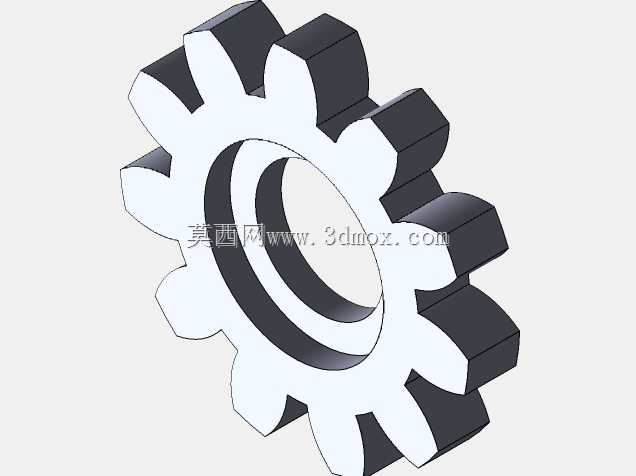

　　保证滚轮与工字钢下翼缘侧面的配合间隙处于合理范围，避免运行卡滞或脱轨风险。行走滚轮采用硬化热处理钢轮加工而成，轮面加工有与工字钢翼缘匹配的圆弧过渡轮廓，运行时轮面与轨道接触面贴合均匀，承载时应力分布合理，滚轮内部集成密封式滚珠轴承，轴承预紧间隙经过匹配设计，既可以承受径向的吊重载荷，也能承受运行时的侧向偏移力，密封结构可阻挡车间内的铁屑、粉尘进入轴承滚道，长期使用无需额外加注润滑脂维护，降低日常运维工作量。传动部分采用齿轮啮合传动结构，主动链轮通过手链拉动旋转，经同轴小齿轮传递动力至两侧滚轮轴上的大齿轮，带动四个滚轮同步转动，齿轮模数根据额定承载载荷匹配选型，齿面经过高频淬火处理，啮合传动过程平稳无卡滞，手链拉动时阻力均匀，

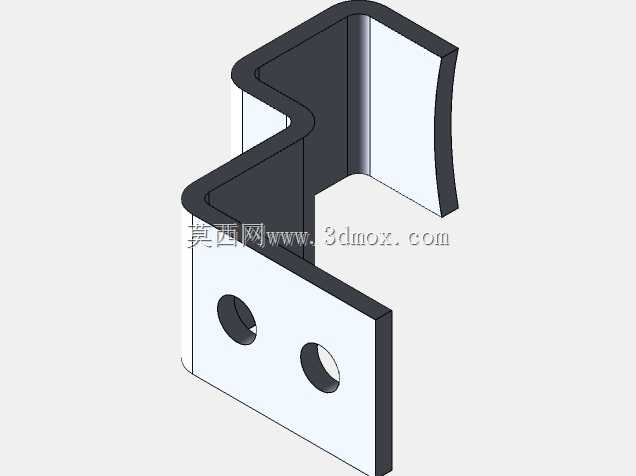

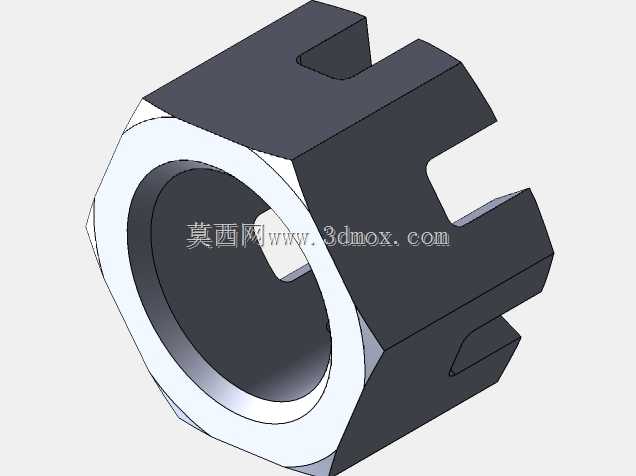

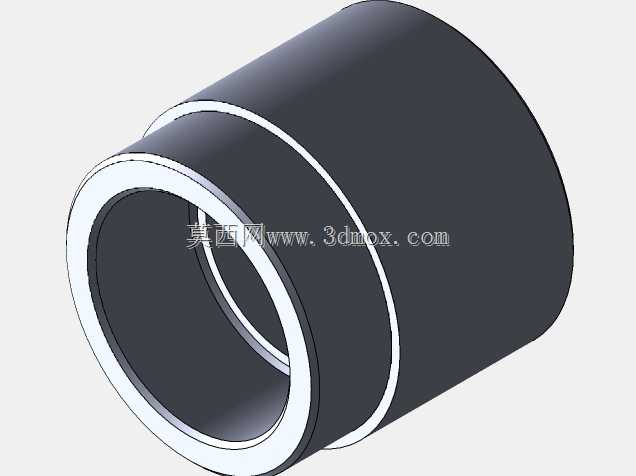

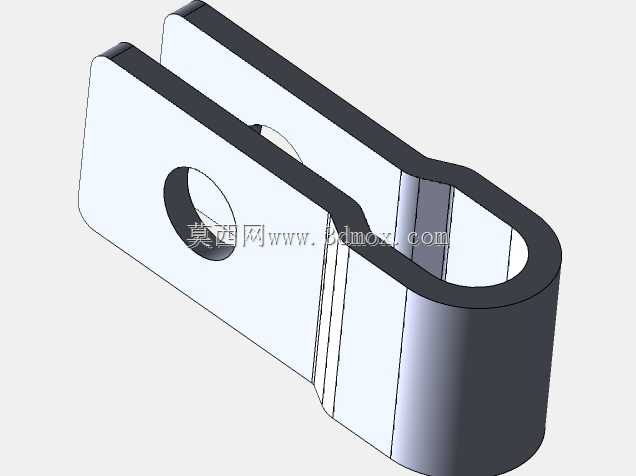

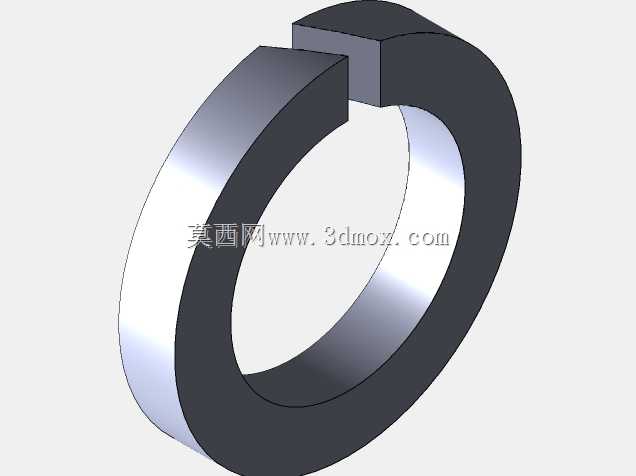

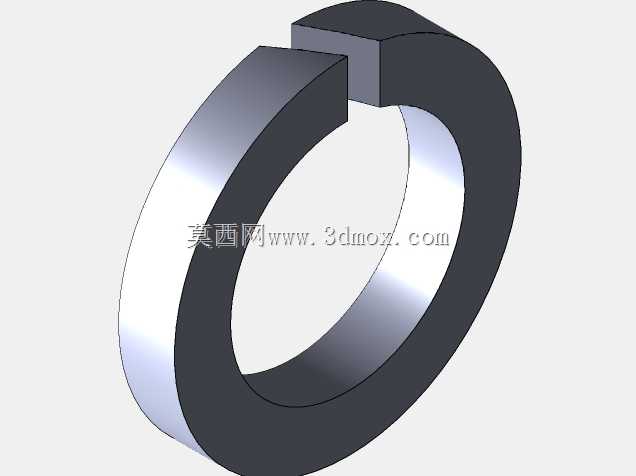

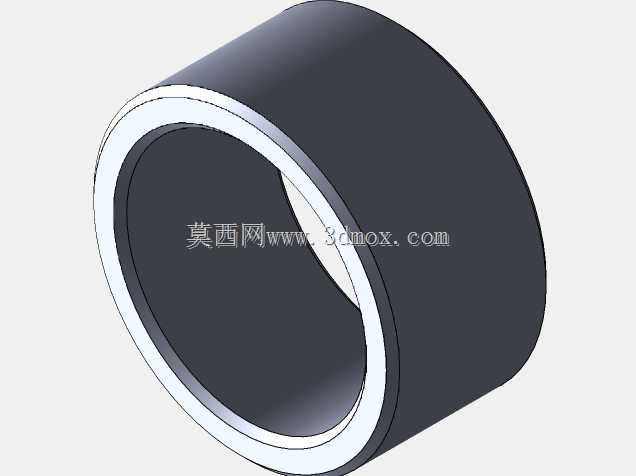

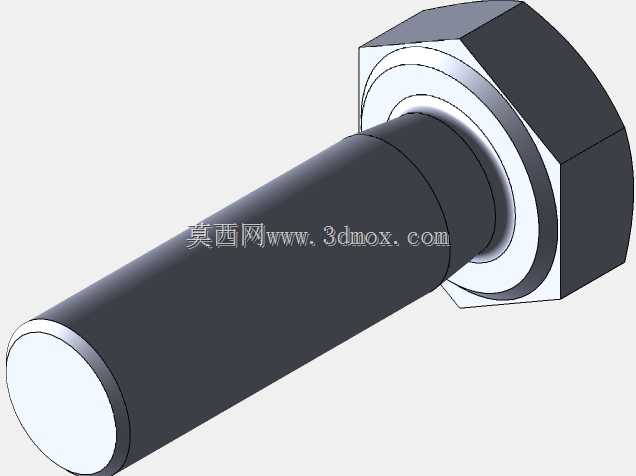

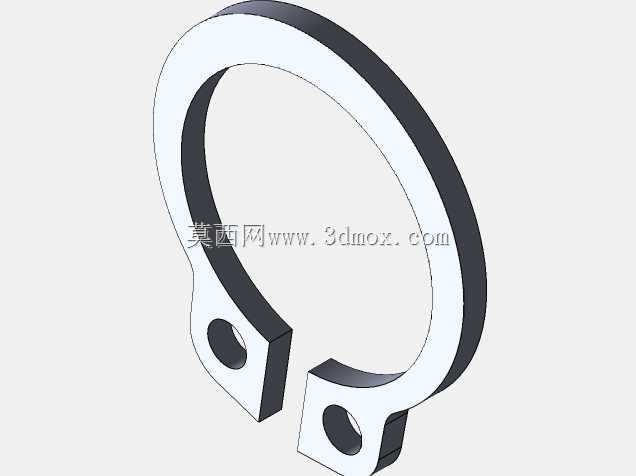

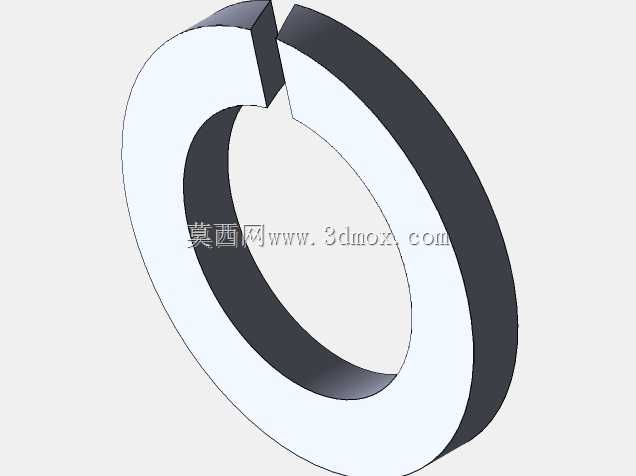

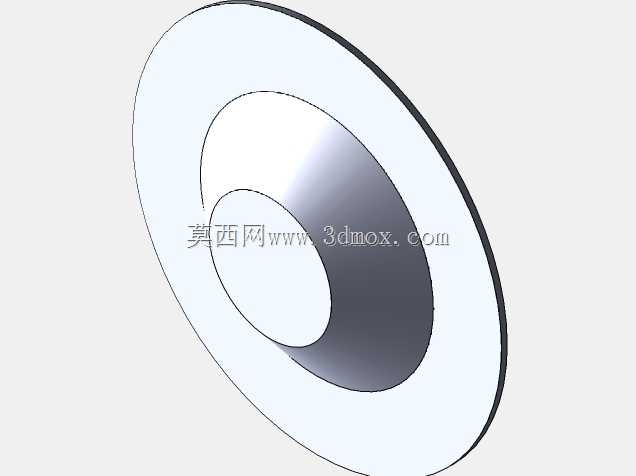

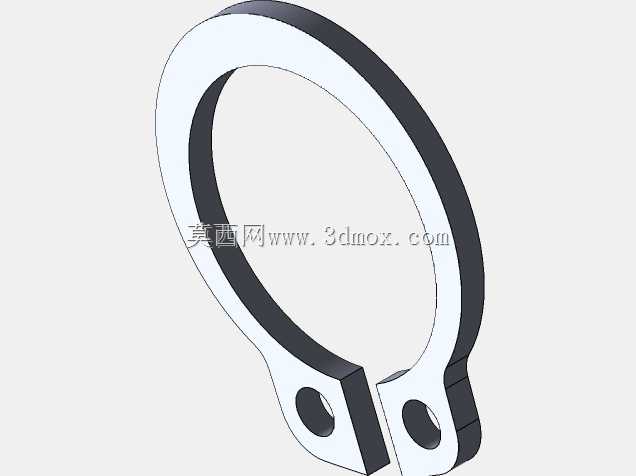

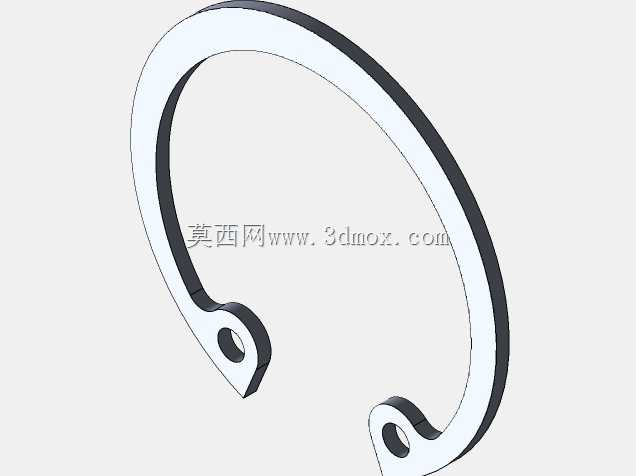

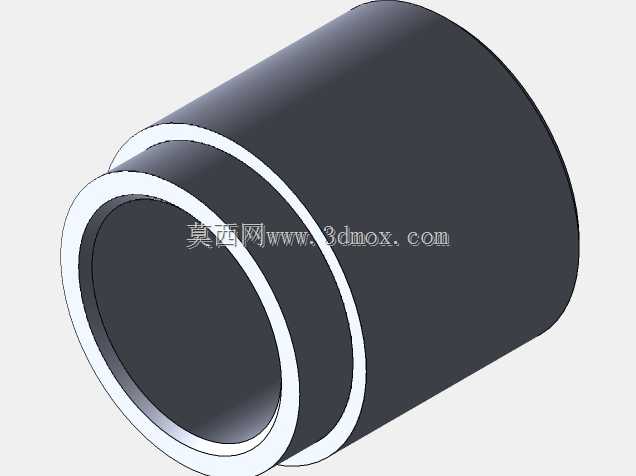

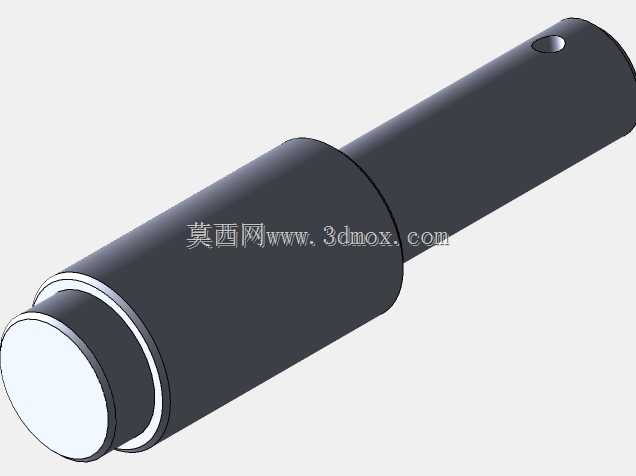

　　不会出现跳齿、打滑问题。吊具连接部位采用铰接式吊耳结构，吊耳与墙板之间设置有耐磨衬套，可在吊重出现小幅摆动时自动调整角度，避免墙板承受额外的弯曲载荷，铰接部位的销轴采用台阶式定位结构，配有防脱开口销，防止作业过程中销轴窜动脱出。安装时无需额外拆解主体结构，只需将两侧墙板间距调至大于工字钢翼缘宽度，将小车架在轨道上后再收紧调节螺母，确认滚轮与轨道翼缘贴合、间隙均匀后，穿好防松锁销即可完成安装，整体结构紧凑，横向安装尺寸可覆盖常规10号至25号工字钢的翼缘宽度范围，垂直方向占用空间小，可有效降低吊重的最低点高度，提升车间内的有效起升行程。
