3000mm长U型槽螺旋输送机三维结构

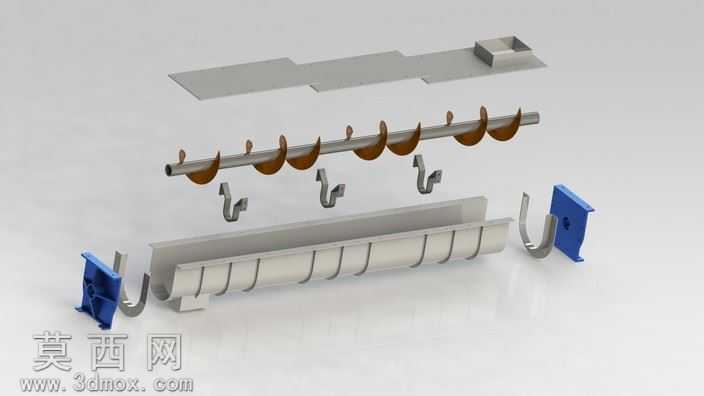

本作品为螺旋输送机的完整三维建模成果，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成全结构搭建。建模阶段首先完成核心输送部件的参数化绘制：针对直径280mm的螺旋轴，采用螺旋线扫描特征生成连续等距的螺旋叶片，严格控制叶片螺距、厚度与轴体的同轴度，确保螺旋推送结构的运动合理性；针对长度3000mm的U型输送槽，采用钣金特征结合拉伸切除完成槽体建模，精准还原槽体的加强筋结构、端部安装位与侧壁挂接结构，保证槽体的刚性设计符合长距离输送的承载需求。端部支撑结构采用实体建模完成轴承座、端盖、密封件的细节还原，精准匹配轴体的装配公差，同时完成吊挂轴承、挂钩连接件等辅助部件的建模，所有零件均添加对应的装配约束，还原设备实际装配关系，可实现螺旋轴的转动仿真验证。渲染阶段针对不同部件赋予对应材质：螺旋轴与叶片采用抛光不锈钢材质，还原金属表面的反光质感与加工纹理；U型槽体采用喷涂碳钢材质，添加细微的漆面颗粒质感提升真实感；端部蓝色端盖采用工程塑料材质，调整粗糙度参数还原哑光塑料的视觉效果；吊挂连接件采用铸铁材质，添加轻微的氧化质感区分不同部件的材质属性。场景搭建采用浅灰色素面背景，添加柔和的环境漫反射光与定向补光，避免模型出现过曝或死黑区域，通过爆炸视图的渲染效果清晰展示各部件的装配顺序与位置关系，直观呈现设备的拆分结构。设计过程中充分考虑螺旋输送机的实际工况，所有结构尺寸均匹配3000mm输送长度、280mm螺杆直径的设计参数，槽体与螺旋叶片的间隙控制在合理范围，避免物料卡滞，端部支撑结构预留了传动部件的安装接口，可直接拓展连接驱动电机完成整机方案设计，模型结构完整无缺失特征，可直接用于工程方案展示、结构校核与教学演示场景。
