特雷格系统支撑基座结构三维设计

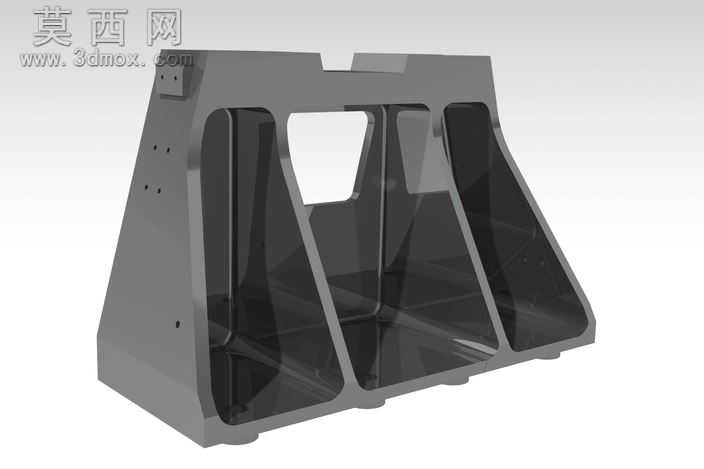

本模型为特雷格系统配套的支撑基座构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械构件的尺寸规范与装配适配要求，对基座的每一处结构细节都做了精准还原。模型整体采用一体化铸造型的结构设计思路，主体为带双侧斜向支撑的槽型承力结构，外侧立面设置有均匀排布的安装定位孔，用于实现与配套系统组件的精准装配固定，孔位的同轴度、位置度公差在建模阶段就做了参数化约束，可直接导出用于后续的加工工艺编制。基座内部设置了三道纵向加强筋结构，筋板与主体侧壁、底部承力面做了平滑过渡处理，既能够有效提升整体结构的抗扭、抗弯承重性能，又可以避免应力集中导致的构件失效问题，筋板的厚度、过渡圆角参数均参考通用工业承重构件的设计标准设定，兼顾结构强度与材料利用率。模型的材质渲染采用了哑光金属质感的铸铁材质，对构件表面的铸造肌理、边缘的倒角细节都做了对应的材质表现，能够直观呈现构件加工完成后的真实外观效果。在结构设计层面，基座底部设置有多个定位凸台，用于安装时的平面定位与调平，顶部的开槽结构用于适配特雷格系统的配套连接组件，槽口边缘做了加厚处理，避免装配受力时出现边缘变形。建模过程中对所有的装配贴合面都做了平面度约束，确保后续装配时不会出现干涉问题，整体结构无冗余特征，所有的倒角、圆角都对应实际加工的工艺要求，不存在无法落地生产的非工艺特征。该模型可用于特雷格系统的整体装配验证、结构受力仿真分析，也可作为同类工业承重支撑构件的设计参考模板，模型的特征树保留了完整的建模步骤，可根据实际使用需求对尺寸参数进行调整修改，快速适配不同规格的系统安装要求。
