汽车前悬架运动学结构三维设计

　　这套前悬架结构主要应用于乘用车辆的前桥承载与导向系统，是整车底盘行驶系的核心组成部分，直接承担着传递车轮与车身之间各向作用力、缓冲路面冲击、约束车轮运动轨迹的核心作用，在车辆行驶过程中，既要保证转向动作的顺畅执行，也要在制动、加速、过弯等工况下维持车轮定位参数的合理变化范围，避免轮胎出现异常磨损，同时兼顾行驶平顺性与操纵稳定性的平衡。

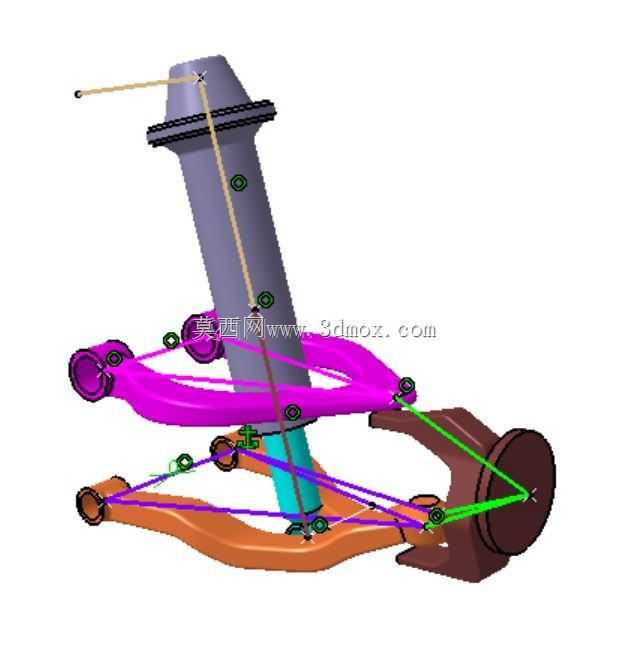

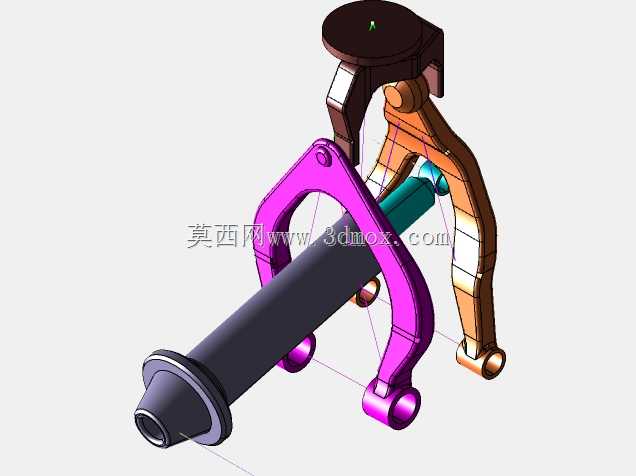

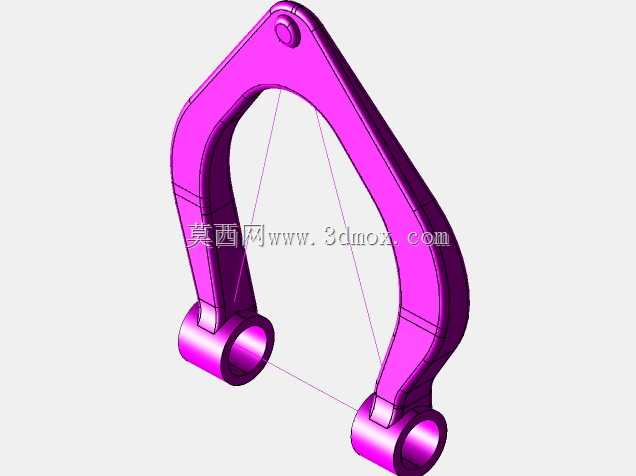

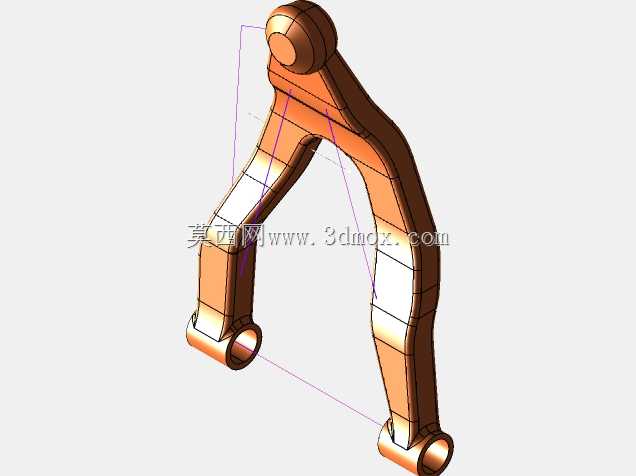

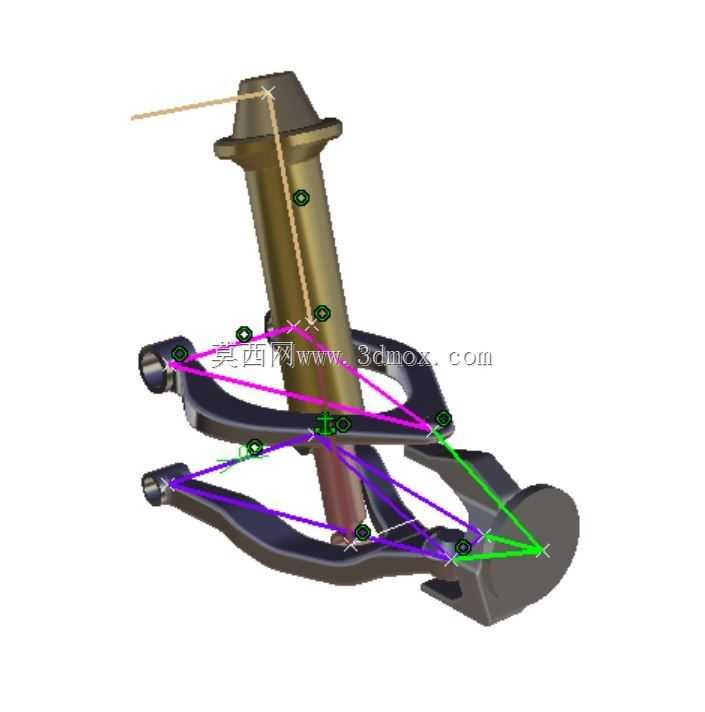

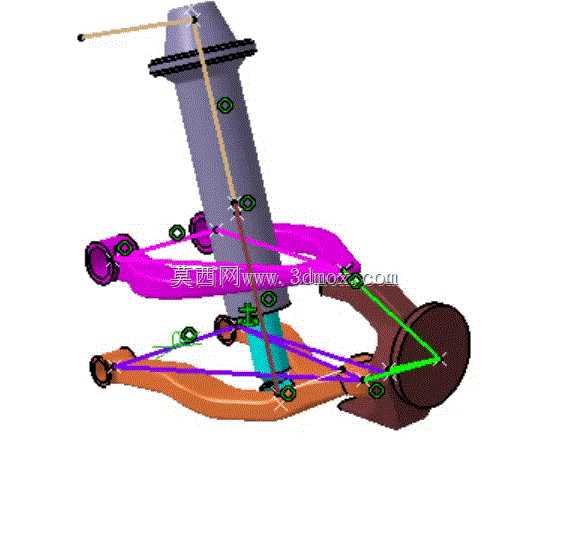

　　从结构设计逻辑来看，整套结构采用麦弗逊式悬架的基础构型进行参数化搭建，核心包含减震器支柱总成、下控制臂、转向拉杆、转向节、横向稳定杆连杆等核心部件，各铰接点的位置设定完全参考实车的硬点坐标，在建模过程中对每个运动副的连接关系做了精准约束：减震器上端与车身安装座通过橡胶衬套连接，可实现小角度的多向摆动；下端与转向节通过刚性螺栓固连，传递垂直方向的减震阻尼力；下控制臂前后端分别通过衬套与副车架铰接，形成绕车身轴线的摆动自由度，外端通过球铰与转向节连接，约束车轮的横向与纵向位移；转向拉杆两端分别匹配转向机齿条与转向节摇臂，在转向动作中带动车轮绕主销轴线转动；横向稳定杆通过连杆与减震器筒体连接，在侧倾工况下提供抗侧倾力矩，减少车身侧倾幅度。

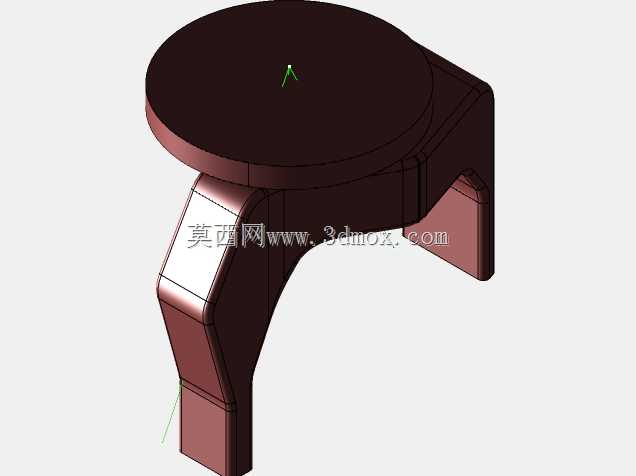

　　在安装边界的设定上，各部件的安装孔位、配合尺寸均按照实车装配公差做了预留：减震器上端安装座的三个固定螺栓孔分布圆直径与车身塔座的安装尺寸完全匹配，下端与转向节连接的抱箍孔径、螺栓孔中心距符合通用量产件的配合要求；下控制臂的前后衬套中心距、衬套内径与副车架安装点的销轴尺寸适配，外点球销的锥度、螺纹规格与转向节的安装锥孔完全契合；转向节上的轮毂轴承安装位、制动卡钳固定孔位均按照常规家用车型的轮毂单元参数设定，可直接匹配对应规格的轮毂、制动盘与卡钳总成。

　　在运动学特性的设计上，建模过程中对各铰接点的位置做了反复校核，确保车轮在上下跳动行程内，前束角、外倾角、主销后倾角、主销内倾角的变化曲线处于合理区间：车轮上跳时外倾角向负方向小幅变化，保证过弯时轮胎接地面积最大化；前束角的变化控制在极小范围内，避免直线行驶时出现跑偏；主销后倾角保持足够的数值以提供稳定的回正力矩，同时不会导致转向沉重。各连杆的长度、铰接点位置的设定也规避了运动干涉问题，在悬架全行程跳动、最大转向角工况下，各部件之间不会出现碰撞摩擦，拉杆与控制臂的运动轨迹无干涉，预留了足够的缓冲间隙，可满足实车的运动行程需求。
