汽车前悬减震器叉结构三维设计

项目分类:汽车 发布时间:2024-10-08 ID:780936
  • 汽车前悬减震器叉结构三维设计
  • 汽车前悬减震器叉结构三维设计
  • 汽车前悬减震器叉结构三维设计

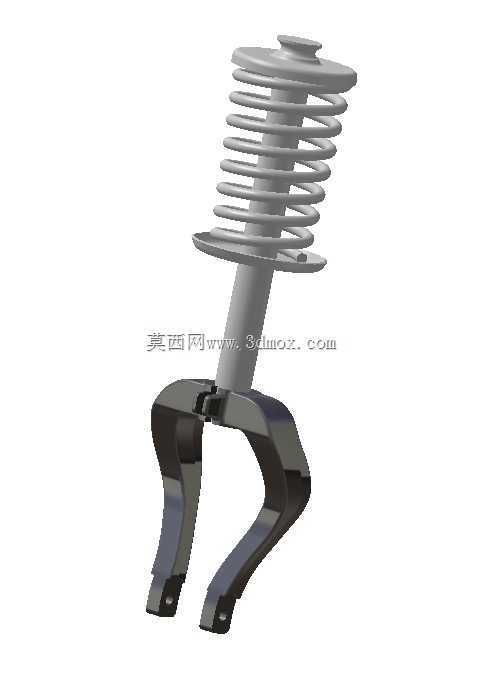

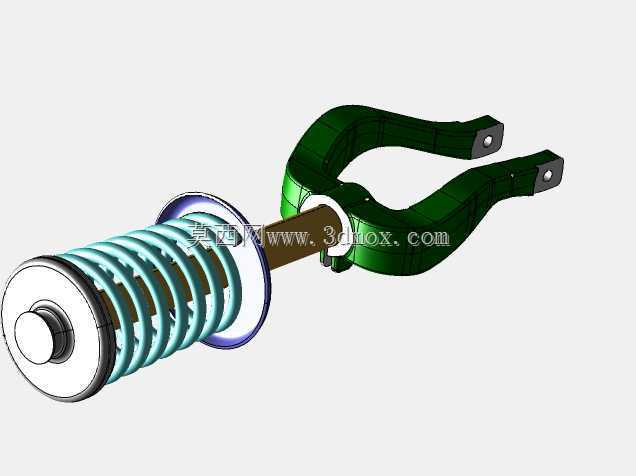

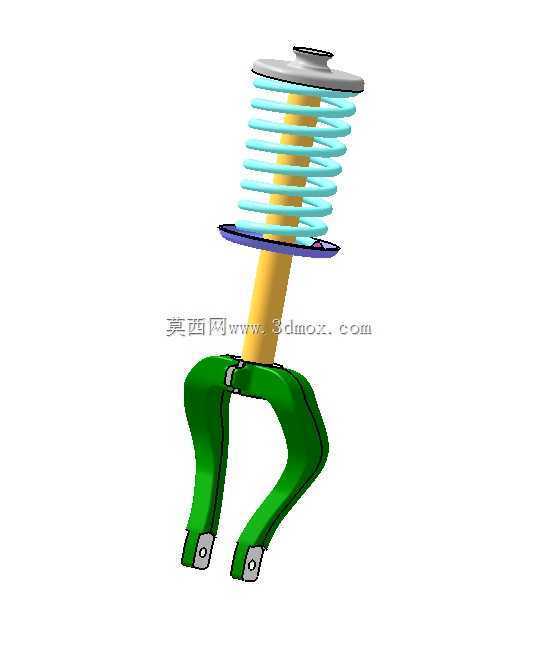

  前悬减震器叉是乘用车麦弗逊式前悬架系统中的核心承载连接件,日常行驶过程中,这个部件需要同时承接减震器总成的垂向载荷、转向节传递的侧向力以及制动工况下的纵向力矩,是连接减震器与下摆臂、转向节的关键受力结构。在实际整车装配场景中,该部件上端通过环形安装面与减震器弹簧下座贴合定位,中间的通孔供减震器活塞杆穿过,下端的叉型臂通过两个同轴螺栓孔与转向节的安装支耳刚性连接,安装时需要保证两个螺栓孔的同轴度公差控制在0.05mm以内,避免装配后出现应力集中导致的早期断裂问题。

  从结构设计逻辑来看,这款减震器叉采用了变截面叉臂构型,靠近上端安装环的位置截面厚度更大,用来承接弹簧传递的垂向冲击载荷,向下延伸的叉臂逐渐过渡为等厚结构,在保证侧向支撑刚度的同时尽可能降低零件自身重量,符合底盘轻量化的设计要求。叉臂末端的安装孔内预设了钢质衬套压装位,压装衬套后可以缓冲行驶过程中来自路面的细碎振动,避免金属硬连接带来的异响与磨损问题。上端的环形支撑面做了3度的倾角设计,匹配螺旋弹簧的安装角度,保证弹簧压缩过程中不会出现偏磨、卡滞的情况,让弹簧的受力始终沿轴向传递,提升减震器的工作寿命。

  在实际使用场景中,车辆经过减速带、颠簸路面时,减震器叉会随减震器一同做垂向往复运动,此时叉臂需要承受最大可达3倍整备质量的冲击载荷,因此在建模过程中对叉臂的过渡圆角做了重点优化,所有应力集中区域的圆角半径均不小于5mm,避免应力突变引发的疲劳开裂。两个叉臂的对称度公差控制在0.1mm以内,保证装配后两侧受力均匀,不会出现单侧偏载的问题。安装边界方面,该部件的上端环面外径为122mm,适配直径120mm的螺旋弹簧下座,下端两个安装孔的中心距为86mm,适配多数A级乘用车的转向节安装接口,叉臂总高度为187mm,装配后不会与半轴、刹车卡钳等周边部件发生运动干涉,转向过程中最大转角下的安全间隙预留了12mm,能够覆盖多数家用车型的悬架运动行程需求。

  从功能特性上看,该结构除了基础的承载连接作用外,还承担了部分转向限位的辅助功能,叉臂外侧的凸起结构在转向达到最大角度时会与下摆臂的限位块接触,避免转向角度过大拉扯半轴球笼。零件的材质通常选用40Cr调质钢,模锻成型后做喷丸处理提升表面疲劳强度,建模时完整还原了模锻件的拔模斜度与分型面特征,所有加工面的余量预留符合实际机加工工艺要求,能够直接用于工艺拆解与生产试制。在悬架匹配过程中,该部件的安装点坐标直接影响主销内倾、后倾等四轮定位参数,因此建模时严格按照整车硬点坐标定位安装孔位置,保证装配后四轮定位参数处于设计区间内,避免出现轮胎偏磨、转向回正力不足的问题。
