重型ACME螺纹轴工装夹具结构设计

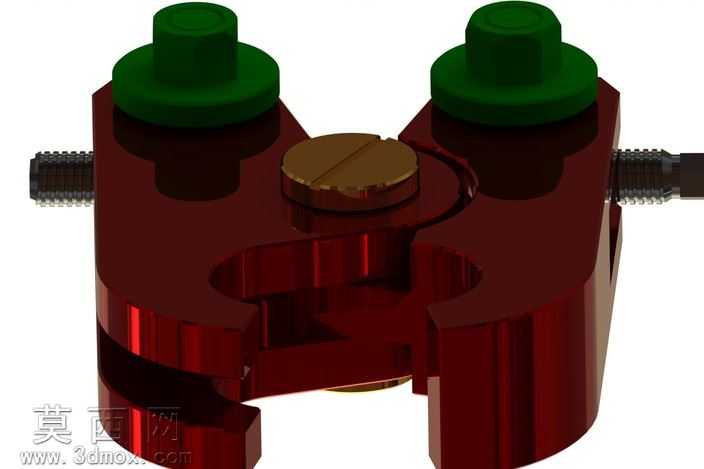

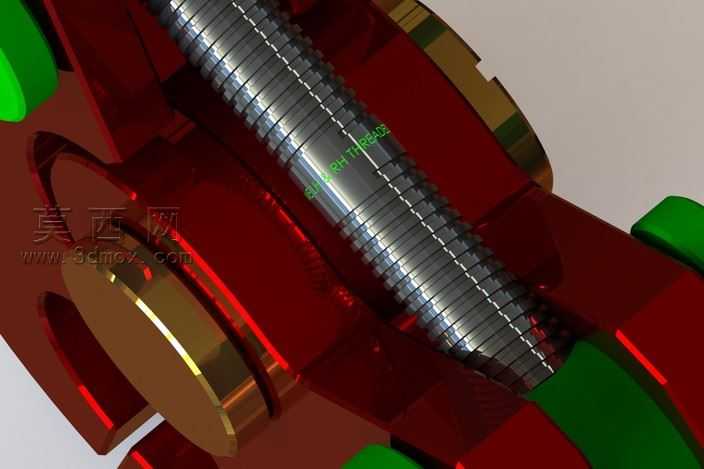

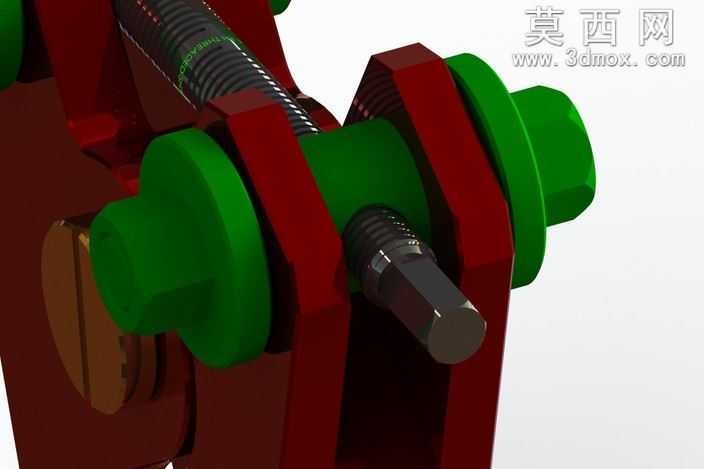

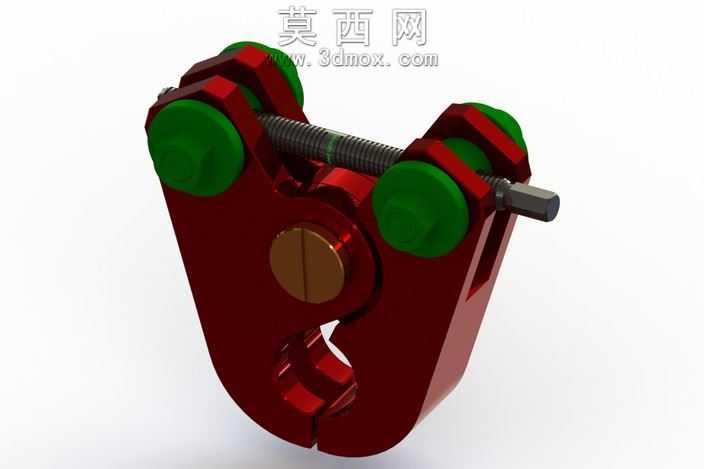

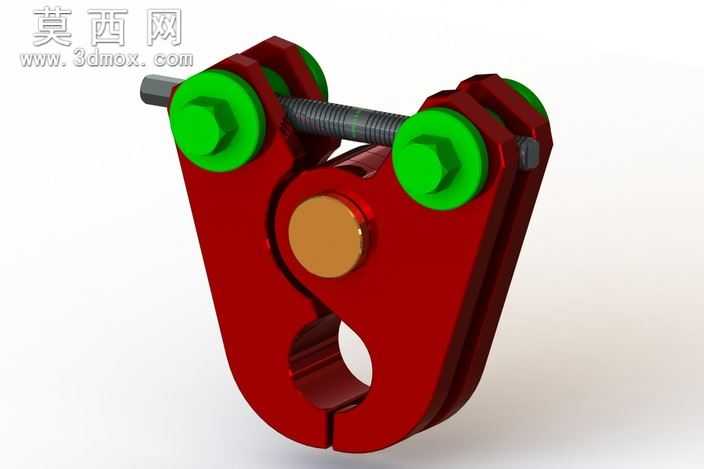

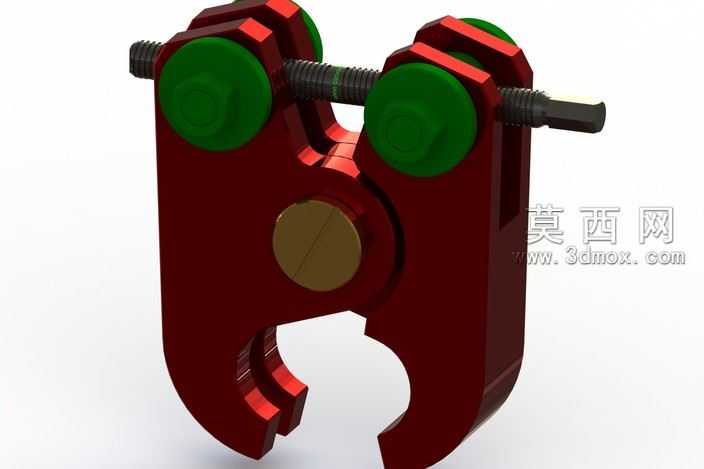

本作品为重型工装夹具的三维结构设计，核心围绕ACME螺纹轴的传动夹紧逻辑完成全参数化建模，整体建模过程严格遵循机械加工的实际公差要求，所有配合面均预留合理的装配间隙，确保模型可直接对接后续的工程图导出与生产加工环节。建模阶段先完成核心ACME螺纹轴的特征构建，按照梯形螺纹的标准牙型参数绘制螺旋扫描路径，逐圈生成螺纹牙型实体，还原螺纹传动的大承载接触特性，确保螺纹副的啮合面完全贴合重型负载下的受力需求。夹具主体的夹持结构采用对称式布局设计，建模时通过基准面约束保证各夹持块的同轴度，夹持接触面做了防滑纹理的细节特征处理，避免重载工况下工件出现滑移偏移。材质与渲染环节，针对不同部件做了差异化的材质分配：螺纹轴采用抛光金属材质，添加细微的加工纹理与环境反射效果，还原金属轴类零件的机加工质感；夹具主体的承力结构采用深红色半透明工程材质，既可以清晰展示内部螺纹传动的装配关系，又能通过材质透明度区分外部壳体与内部传动部件；夹持端的接触块采用高饱和度绿色硬质合金材质，突出受力接触部位的结构位置，渲染时采用三点布光方案，主光源从侧上方打亮螺纹轴的牙型轮廓，辅助光源补全暗部的结构细节，环境光添加微弱的HDR环境反射，让金属部件的反光更具真实感，整体渲染效果清晰呈现各部件的装配层级与结构逻辑。设计思路上，这款重型夹具主打大负载夹持场景，依托ACME螺纹的大传动比与高自锁特性，实现夹紧后的位置锁定，避免负载作用下夹具出现松脱；整体结构做了受力优化，螺纹轴的支撑部位做了加厚处理，夹持臂的受力路径做了圆弧过渡设计，减少应力集中问题，所有可拆卸连接部位均预留了标准紧固件的安装位置，符合实际工装的装配与维护需求，模型的各部件均做了独立的特征分组，可单独拆解查看单个零件的结构细节，也可完成整体装配的干涉检查，适配机械设计环节的方案验证、结构展示等多场景使用需求。
