哈斯VF系列立式数控铣床三维建模作品

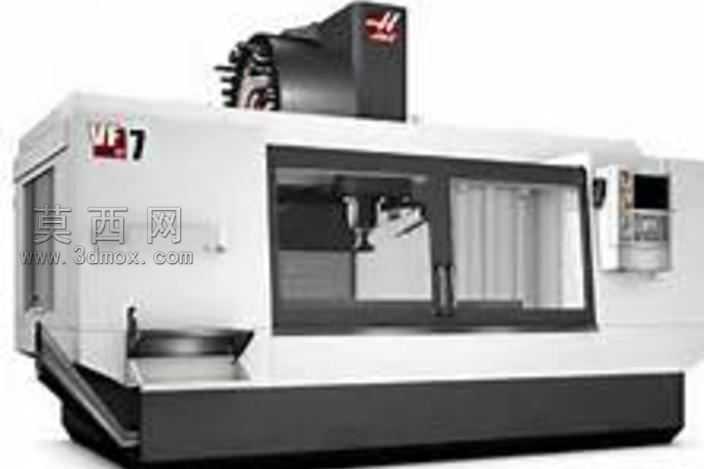

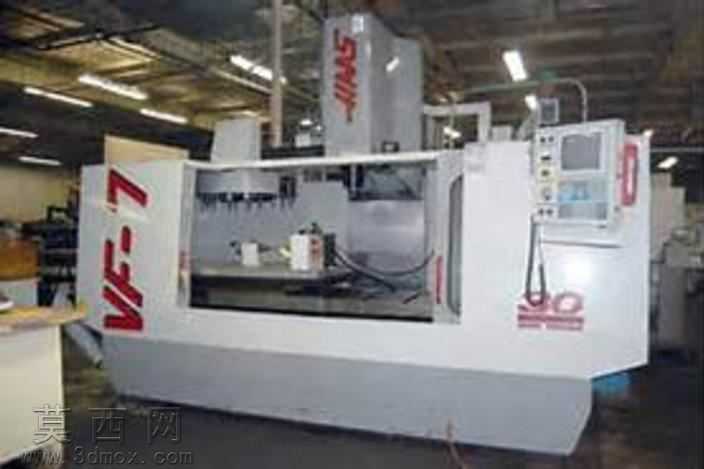

本作品针对哈斯VF系列经典立式数控铣床开展全参数化三维建模，完整还原设备真实工业外观与核心机械结构，建模过程严格遵循哈斯原厂设备的实际尺寸比例，从整体床身底座、立式主轴箱、多工位刀库到操作面板、防护门、排屑结构均做了精细化还原。建模阶段优先搭建设备的主体装配骨架，先确定床身的铸造基体结构，还原其大倾角排屑斜面、加强筋布局的结构特征，保证底座承重结构的形态符合真实机床的力学设计逻辑；随后依次构建Z轴主轴滑枕、X/Y轴移动工作台组件，对线性导轨、丝杠传动副的安装位做了对应结构预留，还原三轴运动的行程空间与装配关系。刀库部分还原了哈斯VF系列标配的侧挂式刀库结构，对刀臂、刀套的排布、换刀动作的空间避让位做了结构匹配，可直观呈现自动换刀的运动逻辑。外观结构部分，还原了设备全封闭防护的钣金结构，包括左右侧防护门的观察窗、操作面板的按键区布局、设备侧面的品牌标识位、顶部的警示灯与管线排布，钣金件的折弯边角、拼接缝隙均做了符合真实加工工艺的细节处理。材质渲染阶段，针对不同部件匹配对应材质属性：床身铸件部分赋予哑光铸铁材质，还原铸造表面的细微颗粒质感；钣金防护件采用米白色烤漆材质，添加轻微的漆面反光与使用痕迹质感；观察窗采用半透明钢化玻璃材质，还原玻璃的透光与轻微反射效果；操作面板的按键、显示屏分别赋予塑料与玻璃屏幕材质，金属传动部件赋予拉丝不锈钢或镀铬金属质感，管线部分赋予黑色橡胶材质，整体渲染效果贴近真实车间内的设备实拍质感。本模型可用于CAD/CAM加工模拟场景，能够直观呈现数控铣床的加工工位布局、刀具运动行程范围，可作为机加工教学、车间布局规划、加工工艺演示的三维载体，帮助使用者快速理解立式数控铣床的结构组成与加工逻辑，模型装配层级清晰，各部件可单独拆分查看，便于开展结构拆解、运动仿真等后续拓展应用。
