小型离心式旋风除尘分离装置结构

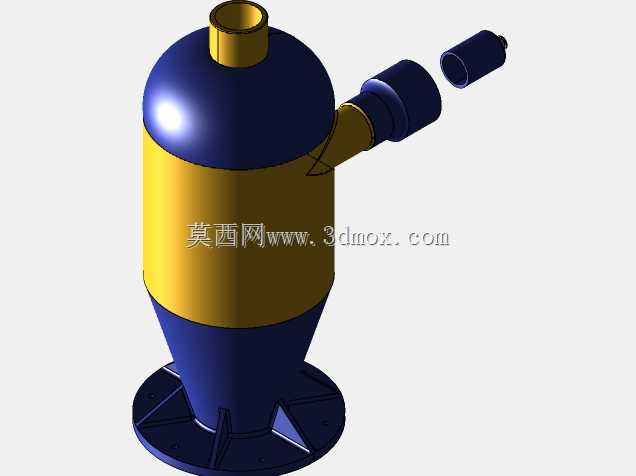

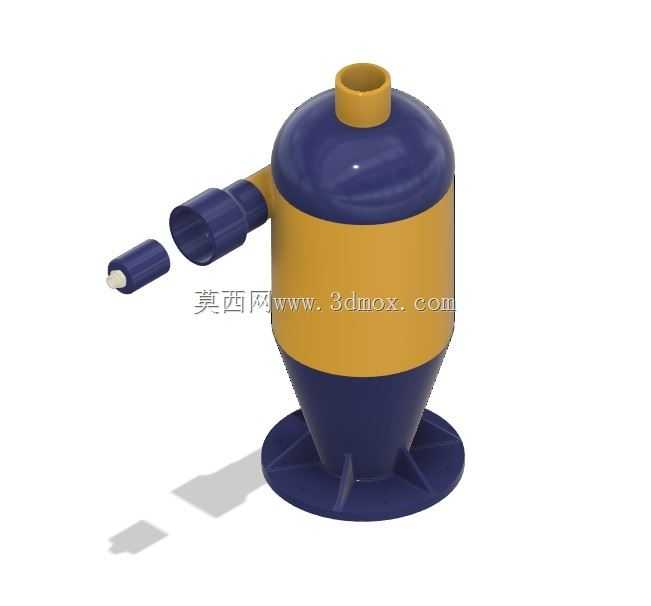

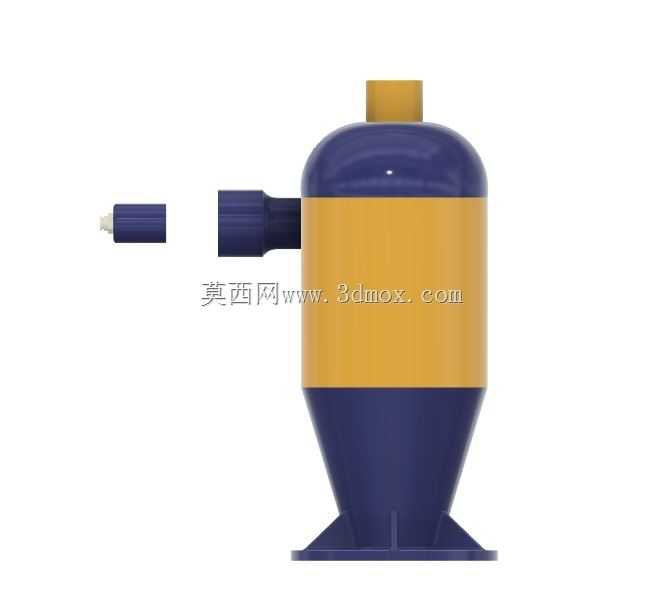

　　该装置属于小型干式离心除尘单元，核心依靠气流进入腔体后形成的高速旋转流场，实现气固两相的分离作业，主要适配小型加工工位的局部除尘需求，常见于桌面级CNC加工、小型木工打磨、3D打印后处理工位的粉尘前置收集环节，可作为高等级过滤单元的前级预处理模块，拦截大粒径粉尘以降低后端精滤元件的损耗速度。整体结构采用上下分段式腔体设计，上部为圆柱形沉降腔，下部为锥形集灰段，底部带一体式支撑底座，可直接放置于工作台面使用，无需额外搭建安装支架。切向入口设置在圆柱腔上部侧面，采用标准真空软管适配接口，可直接对接常用规格的工业吸尘软管，入口流道做了顺滑过渡处理，避免气流进入腔体时产生局部紊流影响分离效率；顶部中心位置设置排气出口，

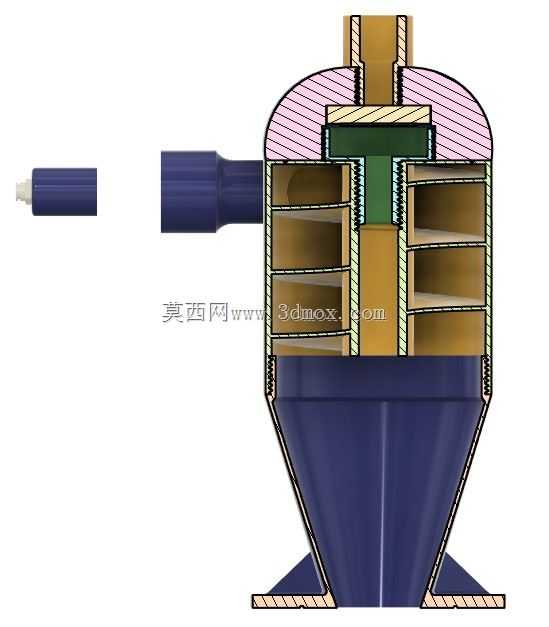

　　接口规格与入口保持一致，可直接串联后端过滤单元或者吸尘风机。腔体中间段的上下接合位置预留了环形密封槽，可嵌入薄型硅胶密封圈实现腔体的气密连接，避免含尘气流从拼接缝隙泄漏，降低除尘效率。装置出口段内部预留了HEPA滤芯的安装空间，可根据使用需求滑入适配规格的高效过滤芯，实现超细粉尘的末端拦截，无需额外加装独立过滤壳体，缩减了整套除尘系统的占用空间。配套设计的软管转接头可适配不同规格的压接式吸尘接头，能够直接对接常见的小型加工设备吸口，无需额外定制转接配件。锥形集灰段的锥角经过流场仿真优化，可让被离心力甩向腔壁的粉尘沿锥面顺滑滑落至底部集尘区域，避免锥面角度过陡导致粉尘二次卷吸，或是角度过缓造成粉尘在锥壁堆积堵塞。

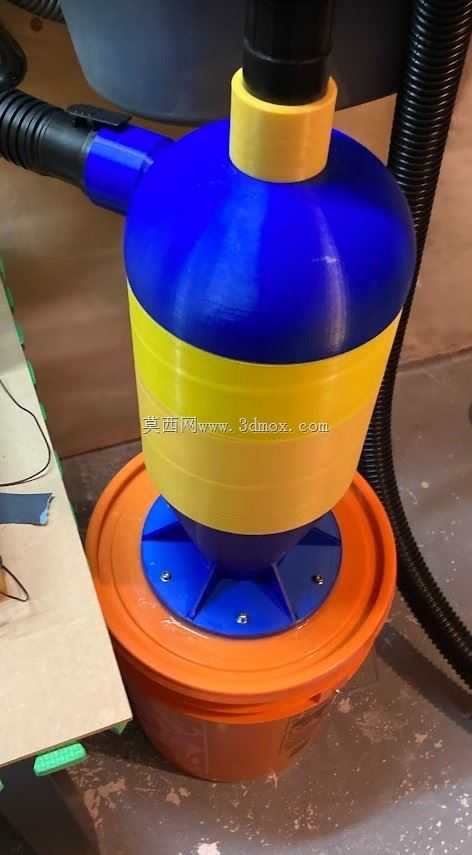

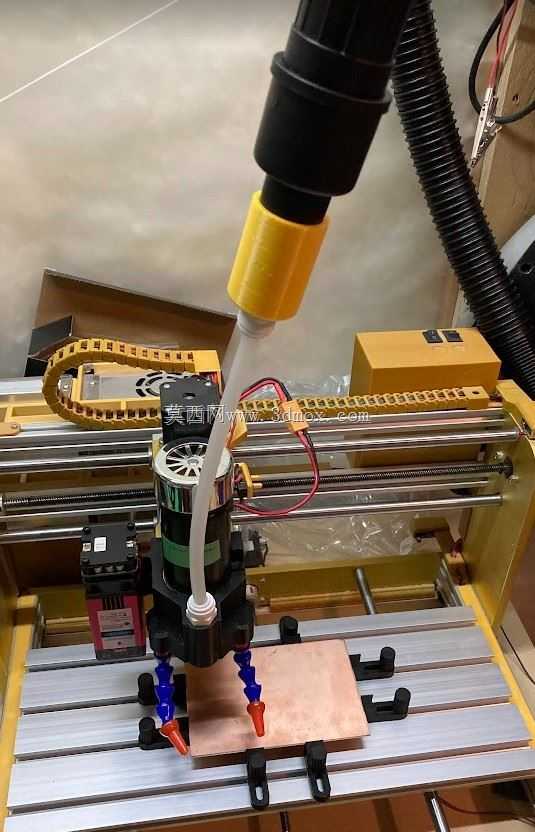

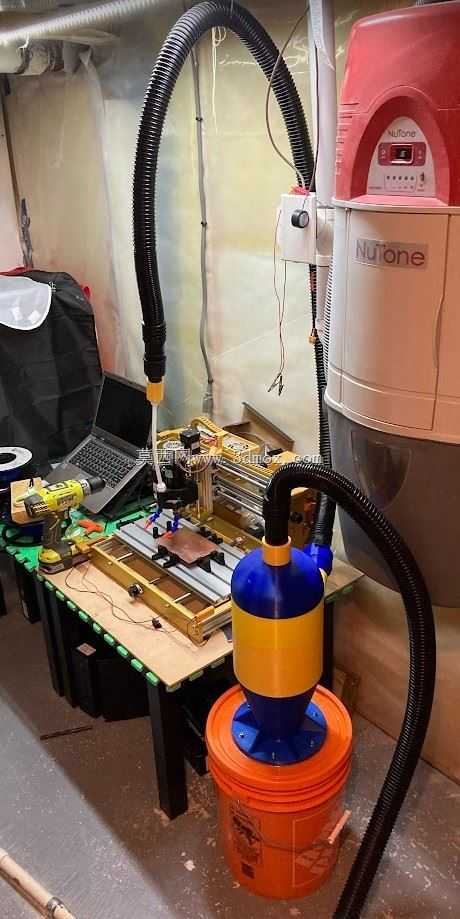

　　底座采用三筋支撑的圆盘结构，放置时的接触面积充足，即使设备运行时存在气流振动也能保持稳定，不会出现侧翻移位的问题。在实际工位应用中，该装置可直接放置在加工设备旁的台面上，入口通过软管对接加工区域的吸尘吸口，出口对接小型真空风机，含尘气流从切向入口进入腔体后，沿圆柱腔内壁形成高速旋转的外涡旋，气流中的固体颗粒在离心力作用下被甩向腔壁，与壁面接触后失去动能沿壁面滑落到下部锥段，最终汇集到底部集尘区；经过离心分离后的净化气流形成向上的内涡旋，从顶部中心出口排出，若加装了HEPA滤芯，气流会经过滤芯的二次过滤后再排出，可拦截离心分离无法捕集的超细粉尘，避免超细粉尘排入车间环境。该装置的整体外形尺寸适配桌面级安装场景，

　　安装时仅需预留足够的软管弯曲空间即可，无需额外的固定结构，拆装清理时仅需拆分上下腔体即可倒出集尘区域的粉尘，日常维护操作简便，无需专业工具即可完成清理作业。针对玻璃纤维加工、木质打磨这类产生大粒径脆性粉尘的加工场景，该装置的离心分离结构可捕集绝大多数的大粒径粉尘，大幅减少进入后端精滤元件的粉尘量，延长精滤元件的更换周期，降低小型工位除尘的使用成本。流道设计上避免了直角转弯结构，所有气流转向位置均做了圆弧过渡，可降低气流运行过程中的阻力损失，在同等风机功率下可获得更高的入口吸尘风速，提升工位粉尘的捕集效果。
