西门子S7-1200可编程逻辑控制器三维建模

　　在离散制造产线的电气柜布局设计阶段，很多结构工程师都会碰到工控元件安装干涉的问题，尤其是PLC这类核心控制模块，往往需要和接线端子、开关电源、继电器组并排排布，预留的走线空间、插拔操作余量如果在建模阶段没核对准确，现场装配时很容易出现端子排挡到模块接线口、导轨卡扣和线槽冲突的问题，这款S7-1200的三维模型就是针对这类布局校核需求搭建的，完全还原了实物的安装基准与外形边界。

　　从实际应用场景来看，这款紧凑型PLC是中小型自动化设备的核心控制单元，常见于单机自动化设备、小型产线控制站、配套机床的逻辑控制单元中，负责采集现场传感器的数字量、模拟量信号，输出逻辑指令驱动接触器、伺服驱动器、电磁阀等执行元件，相比大型PLC它的体积更紧凑，不需要单独的扩展机架就能搭载一定数量的IO模块，很适合安装在空间有限的壁挂式电气柜或者设备内置的控制仓内。做三维布局的时候，首先要关注的就是它的安装基准，这款模块采用标准DIN导轨卡扣安装，模型里完整还原了背部导轨卡槽的结构尺寸，卡槽的卡合深度、卡扣的弹性让位空间都和实物一致，在排布电气柜内部元件的时候，可以直接把模型卡入装配好的标准35mm导轨模型上，不需要额外调整配合约束，就能模拟真实的安装状态。

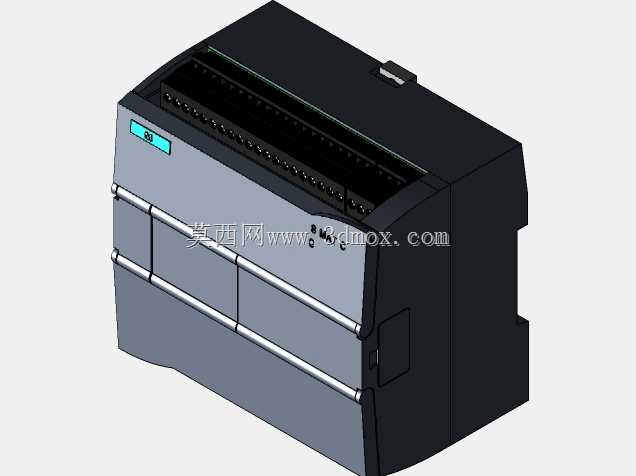

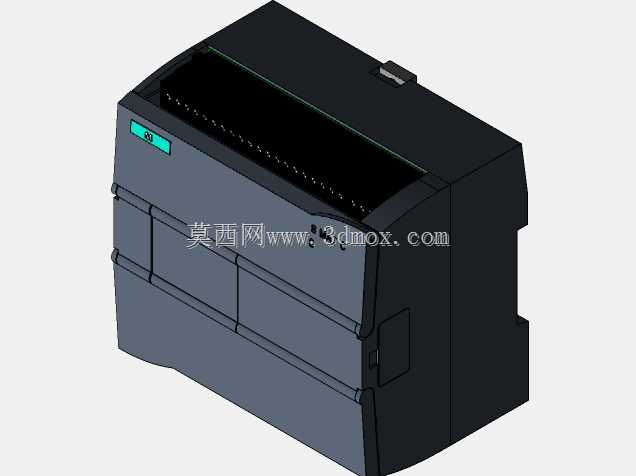

　　外形尺寸方面，模型严格按照实物的外轮廓构建，模块主体的宽度、高度、深度都和实物保持一致，正面的端子排区域做了细节还原，包括上下两排接线端子的位置、端子的插拔高度、模块正面状态指示灯的排布位置，还有顶部的标签卡槽、侧面的扩展模块连接接口都做了结构体现。很多工程师在做电气柜三维设计的时候容易忽略接线的弯折半径，这款模型特意预留了正面端子区域的操作空间参考，端子排距离柜门板的安全距离、接线后线缆的弯折余量都可以通过模型直接校核，避免出现柜门关不上、接线工具伸不进去的问题。

　　设计思路上，这款模型没有做过度的细节冗余，去掉了内部电路板这类对结构布局没有参考价值的特征，保留了所有和安装、干涉校核相关的外部结构：比如模块两侧的扩展连接口的凹凸结构，在拼接扩展IO模块的时候，可以直接通过这个接口特征做配合对齐，快速拼出多模块组合的完整PLC站外形；背部的导轨卡扣做了可动的结构参考，能模拟卡扣扳开、卡合的状态，方便工程师核对安装时的操作空间，比如卡扣下方有没有被线槽或者其他元件挡住，导致没法徒手拆装模块。

　　从功能特性对应的结构设计来看，这款PLC的外壳采用上下分壳的结构，模型还原了外壳分模线的位置，还有侧面的散热格栅的凸起轮廓，在做电气柜热仿真的时候，散热格栅的位置可以作为通风参考面，辅助核对柜内散热风扇的风向是否能覆盖到模块的散热区域。模块正面的运行状态指示灯区域做了凸起的透明视窗结构，在做柜门板开孔设计的时候，可以核对指示灯的可视角度，确保柜门关好之后，操作人员站在柜前就能清晰看到模块的运行、故障、通讯状态指示灯，不用额外开门检查。

　　在做设备整体建模的时候，这款PLC模型可以直接导入到设备的总装配体中，作为电气控制部分的核心元件参与整体干涉检查，比如核对模块和设备仓壁的距离、和旁边走线槽的间隙、和电源模块的排布间距，尤其是在做设备内置控制仓的设计时，往往仓体空间非常紧凑，每一个元件的尺寸偏差都可能导致最终装配失败，精准的PLC模型能帮工程师在设计阶段就排除掉大部分安装干涉问题，减少现场整改的工作量。另外模型的安装孔位、导轨配合面都做了精准的基准对齐，在导出工程图的时候，可以直接从模型里提取安装尺寸，不需要再翻查实物样本核对，能大幅提升电气柜布局设计的效率。

　　很多刚接触工控结构设计的工程师容易犯的错误，就是只看样本上的标称长宽高来排布元件，忽略了模块本身的凸起结构、接线后的外伸尺寸、拆装需要的操作空间，比如这款PLC的正面接线端子接上线缆之后，线缆端子会向外突出一定距离，如果在建模的时候只按模块本体的深度留空间，就会导致线缆顶到柜门板，这款模型把端子的外伸长度、卡扣的操作空间都做了还原，能帮设计者提前规避这类细节问题。还有模块顶部的标签卡槽，模型也还原了卡槽的凸起高度，在排布柜内的线槽走向的时候，可以核对线槽的盖板会不会刮到标签卡槽，导致标签没法插拔更换。

　　实际项目里，这类精准的电气元件三维模型，最大的作用就是打通电气设计和结构设计的信息差，电气工程师选型确定PLC型号之后，结构工程师可以直接用对应的三维模型做布局，不用等实物买回来再测量尺寸，能大幅压缩项目的设计周期，也能避免因为尺寸核对不准导致的元件返工、柜体重做的问题。这款S7-1200的模型在细节取舍上非常贴合工程实际，没有多余的特征导致装配体卡顿，所有和安装、操作、干涉相关的结构都完整保留，不管是做电气柜布局设计、设备整体装配校核，还是做自动化方案的三维演示，都能满足使用需求。
