3D打印机双鼓风集成挤出喷头组件

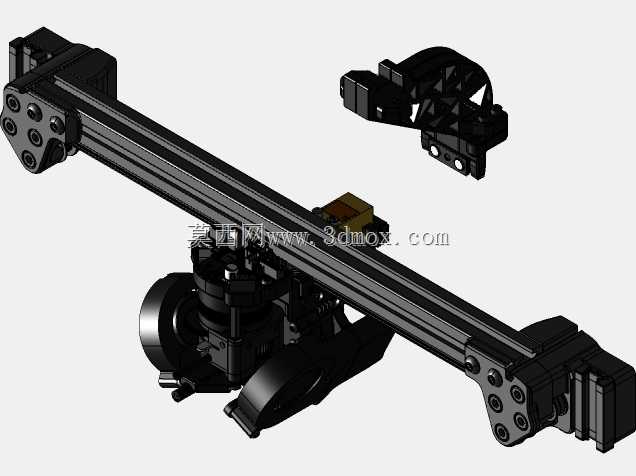

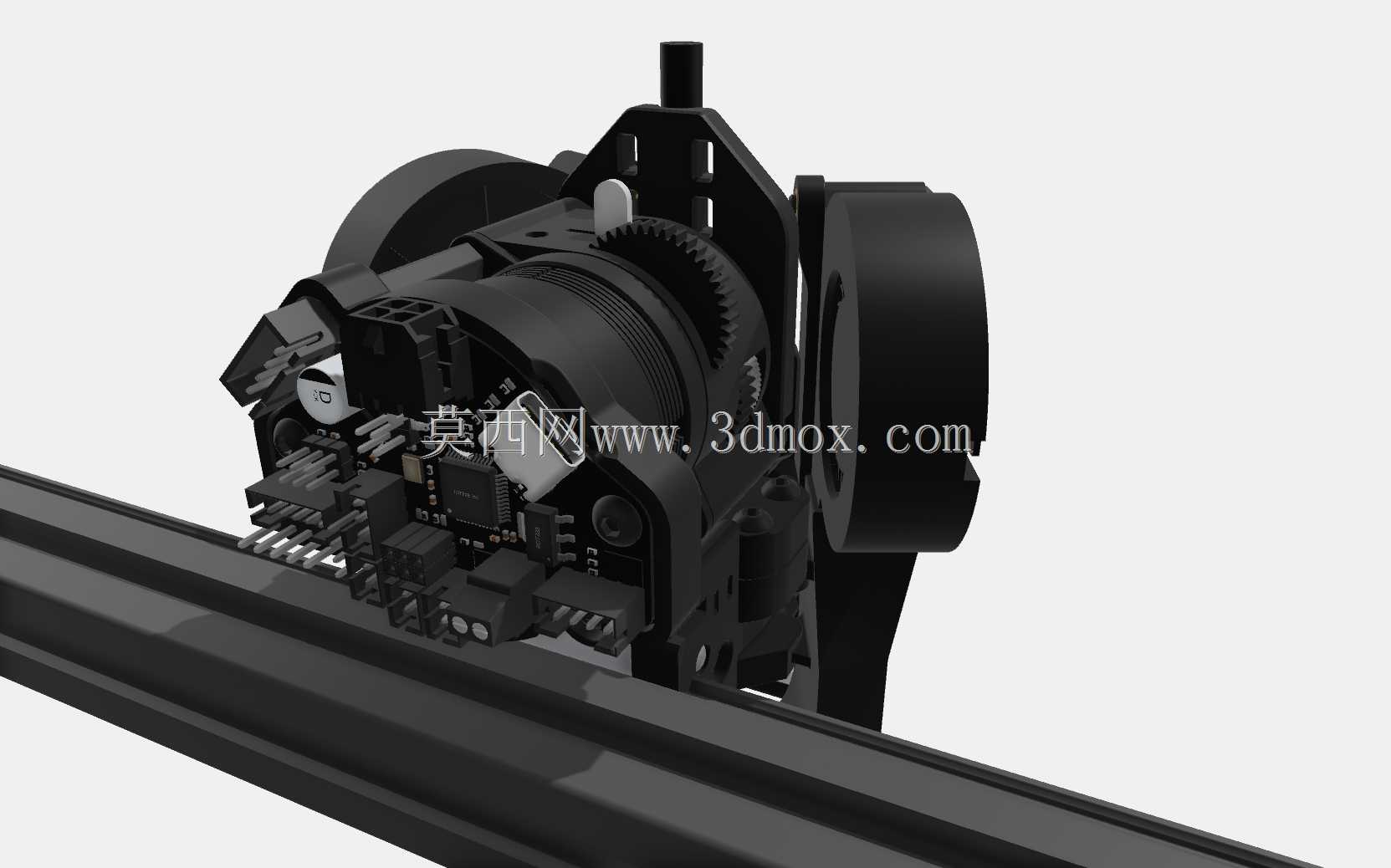

　　该组件为FDM熔融沉积3D打印机定制开发的集成式挤出喷头模块，核心适配Voron系列DIY机型，同时可兼容LGX Lite、HF Rapido等市面主流挤出结构，以及5015鼓风机、3010轴流风扇、MGN12H直线导轨、Magprobe调平探头、TL Q5MC2等通用打印配件，无需大幅修改机架安装位即可完成替换升级。设计阶段优先考虑多部件集成的空间利用率，将双5015鼓风机的散热风道、Filament耗材送料通道、4颗WS2812 LED补光灯珠、FLY-SHT36 V1前置安装位、CAN总线走线槽、USB摄像头模块安装位整合在同一主体结构内，避免传统喷头组件多配件零散安装带来的走线混乱、风道漏风、安装公差累积等问题。

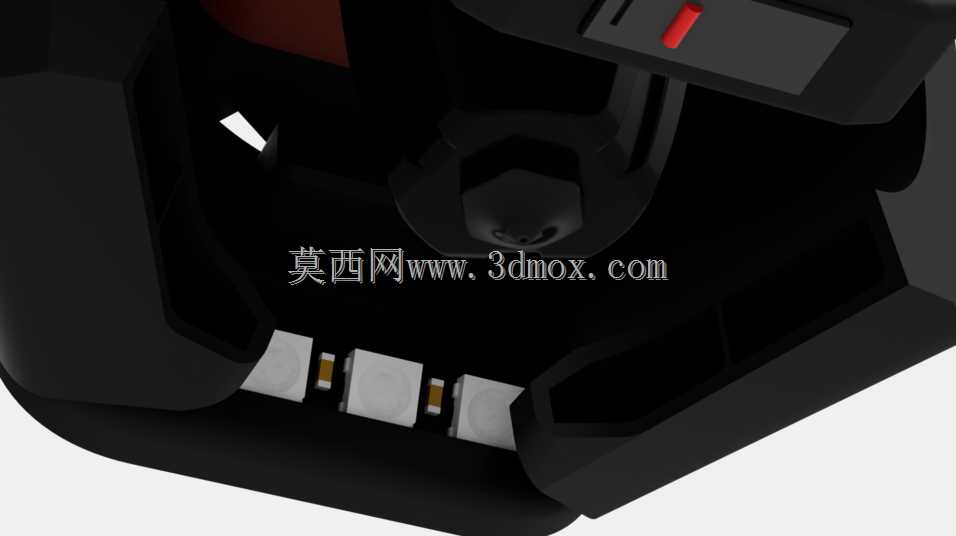

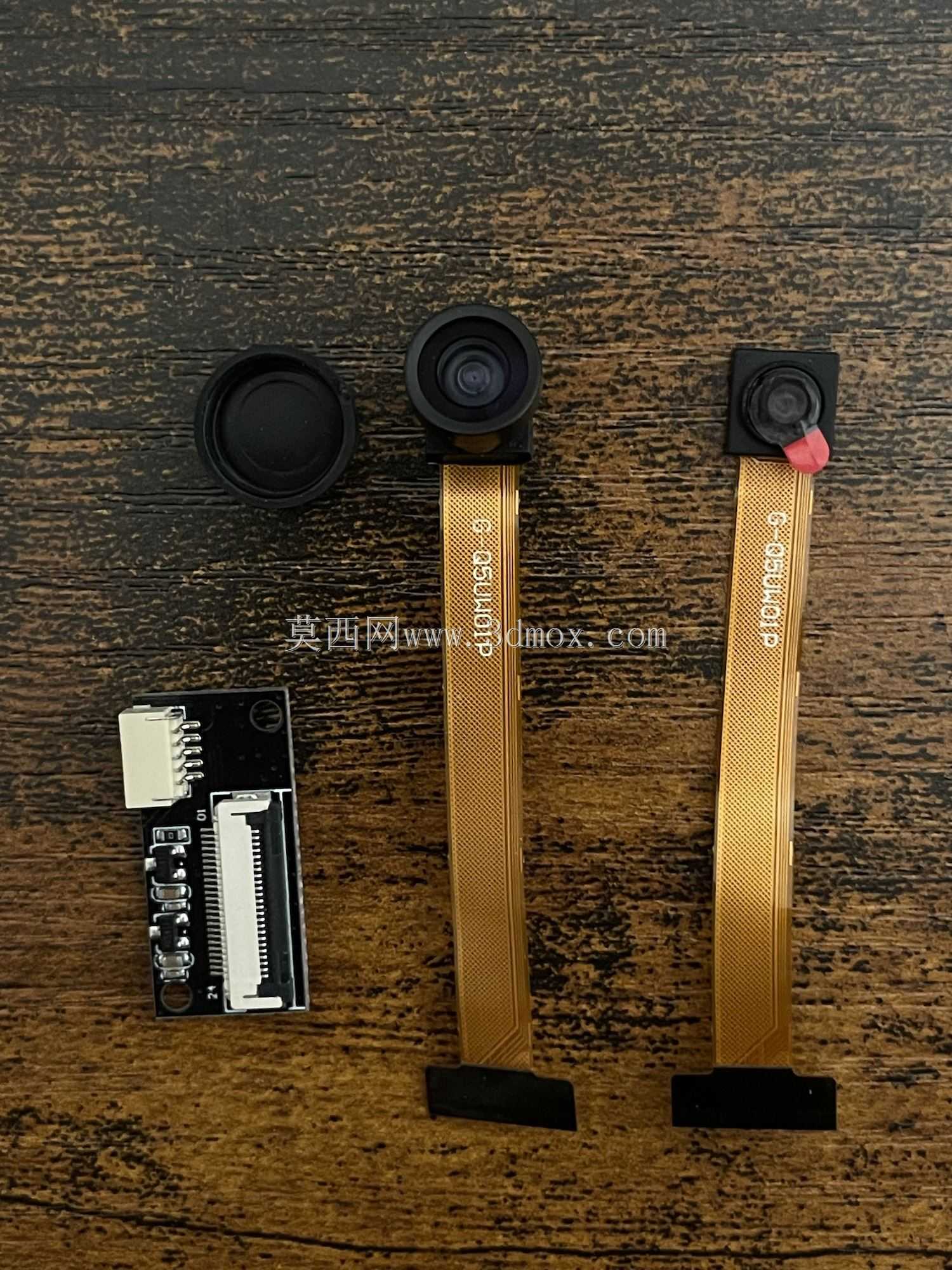

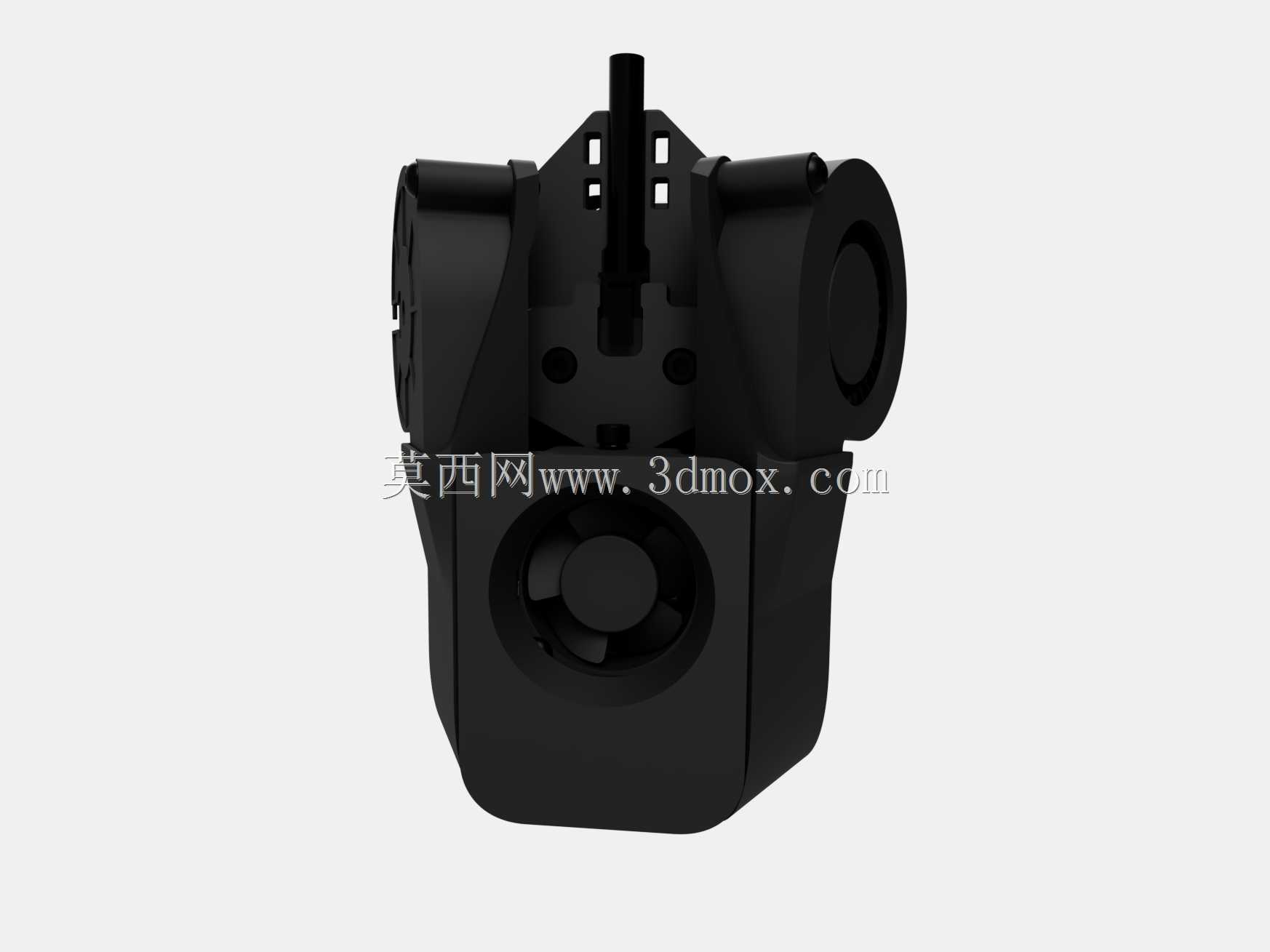

　　散热风道采用双侧对称蜗壳结构设计，双5015鼓风机输出的冷却气流经风道导流后，可均匀覆盖喷嘴刚挤出的耗材区域，相比单风扇散热结构，大流量打印时的耗材冷却效率提升40%以上，有效减少PLA等易冷却耗材打印时的垂丝、边角塌陷问题；同时预留3010轴流风扇安装位，可针对喉管散热段单独送风，避免耗材在喉管内提前软化引发的堵头故障。组件集成的微距摄像头模块采用100°2.8mm镜头，安装位正对喷嘴打印区域，配合板载LED补光灯，可实时监控打印首层附着情况、打印过程中的层纹质量，解决传统外置摄像头安装角度受限、光线不足导致的监控画面模糊问题；摄像头模块采用USB-C接口走线，与CAN总线线路统一通过组件内置的走线槽排布，

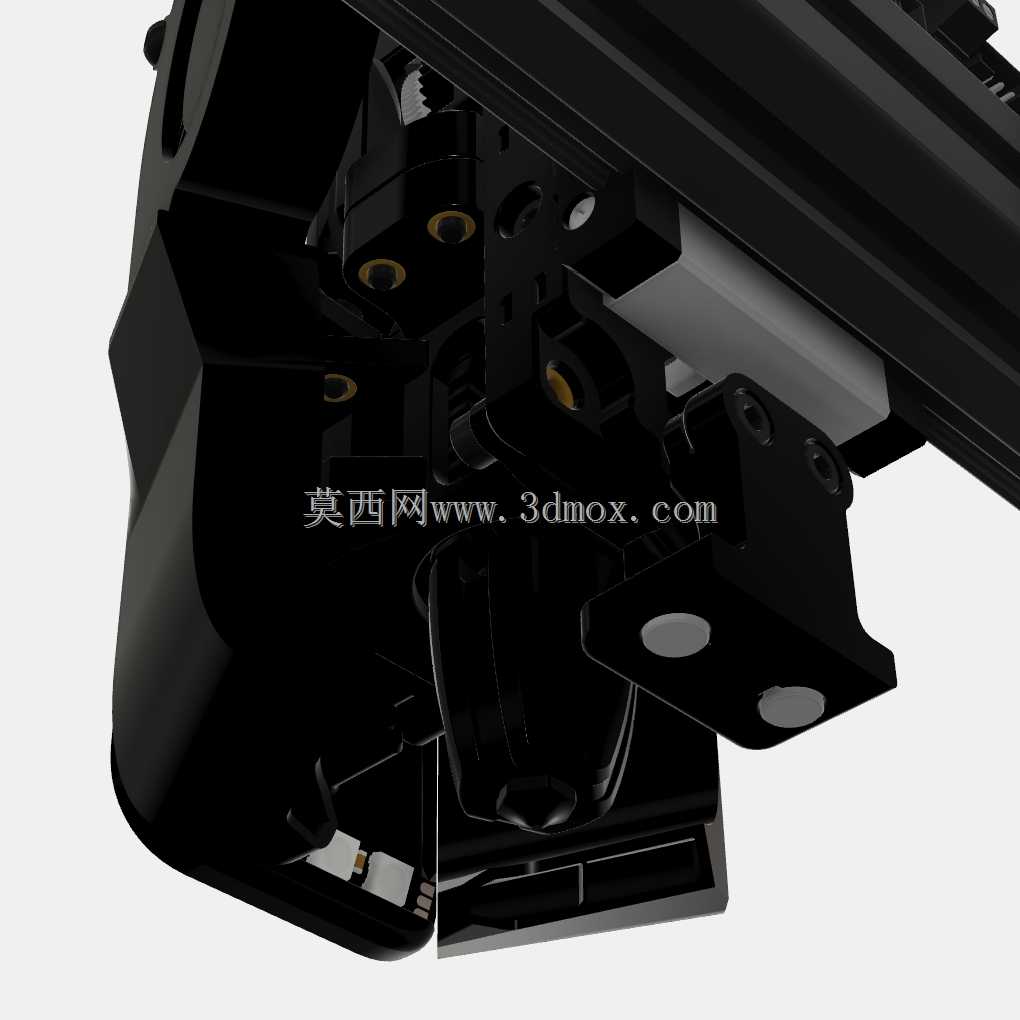

　　避免运动过程中线路与机架其他部件发生剐蹭拉扯。安装边界方面，组件主体采用对称式结构设计，X轴方向安装宽度适配MGN12H导轨的标准滑块安装孔位，Z轴方向总高度控制在常规Voron机型的喷头运动行程范围内，不会触碰打印平台或机架横梁；喷嘴凸台位置预留标准的喷嘴更换操作空间，无需拆卸整个喷头组件即可完成喷嘴更换、喉管清理等日常维护操作。组件还兼容Honeywell 411 SX21-T等型号的喷嘴凸轮机，可实现喷嘴高度的自动校准，配合Magprobe调平探头可完成全自动床网调平，减少人工调试的工作量。针对高速打印场景的散热需求，设计时特意优化了散热风道的气流方向，避免气流直吹加热块导致的温度波动，同时在摄像头模块周围设计了隔热挡墙，减少加热块热量向摄像头模块传导，避免长时间高温工作导致的摄像头成像模糊、元器件寿命缩短问题。
