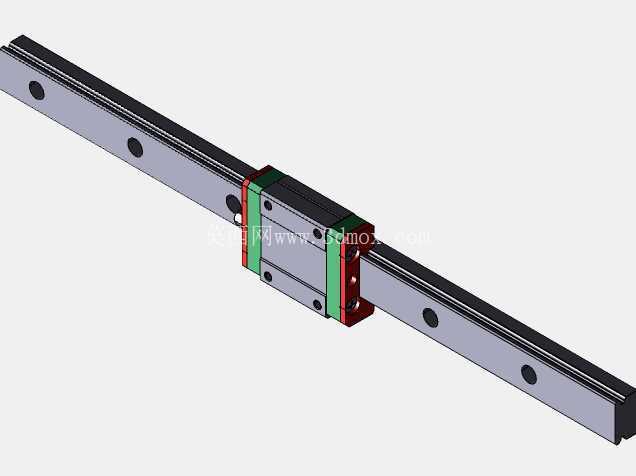

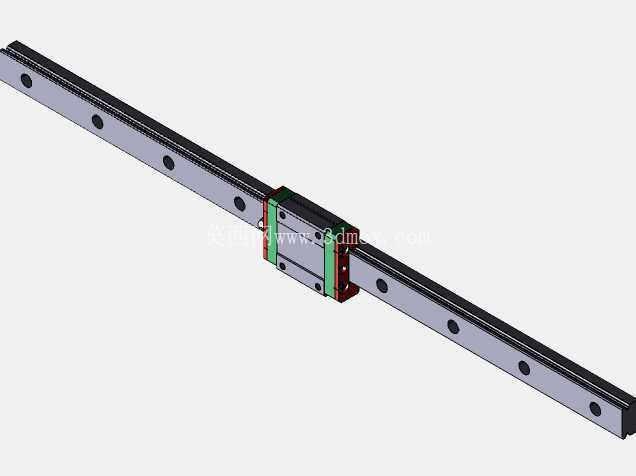

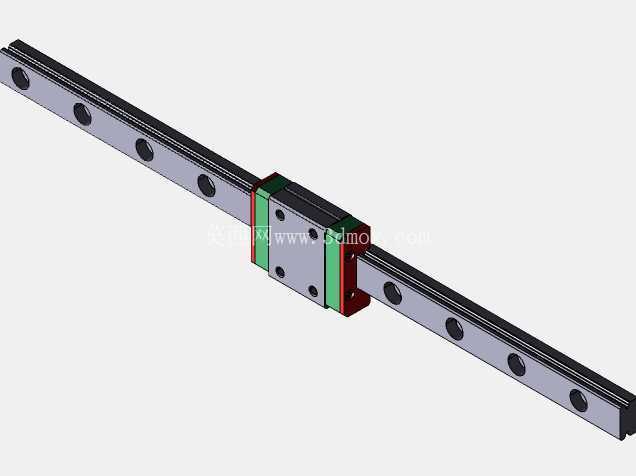

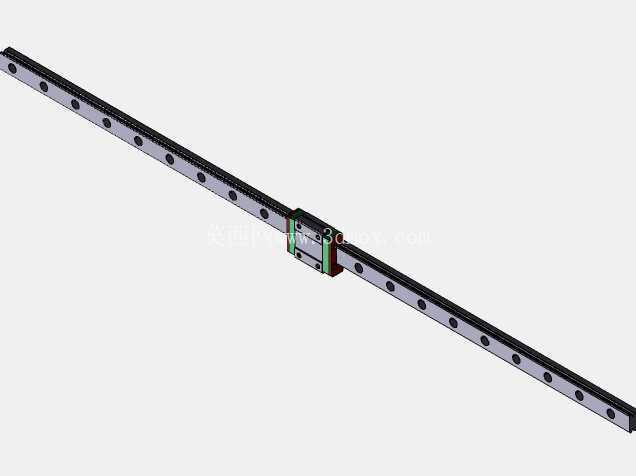

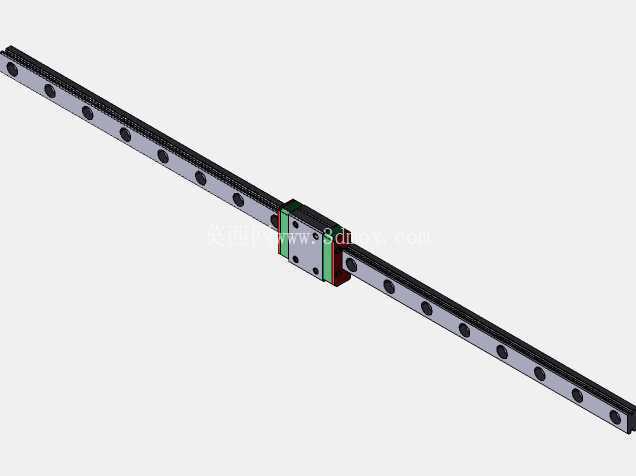

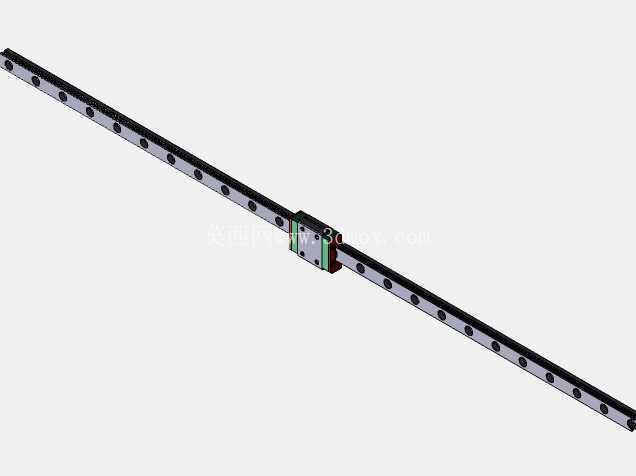

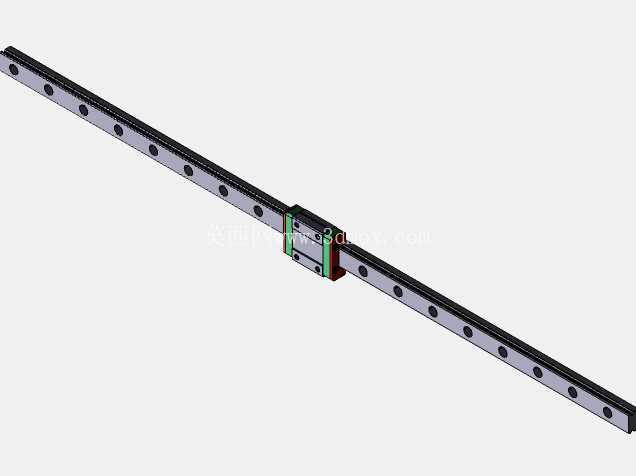

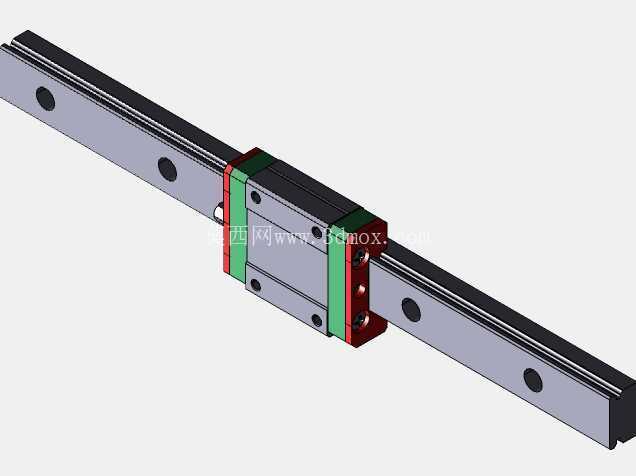

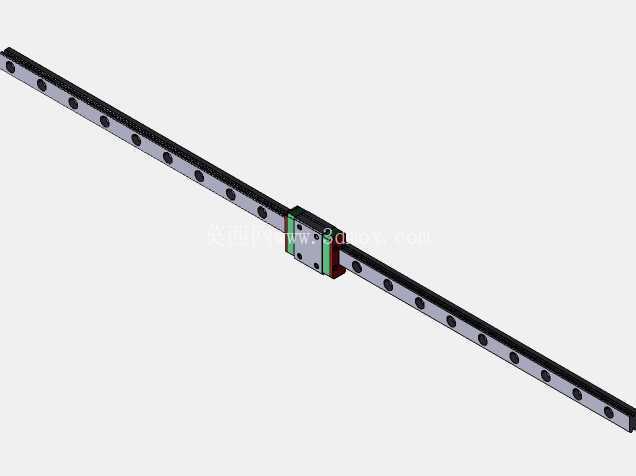

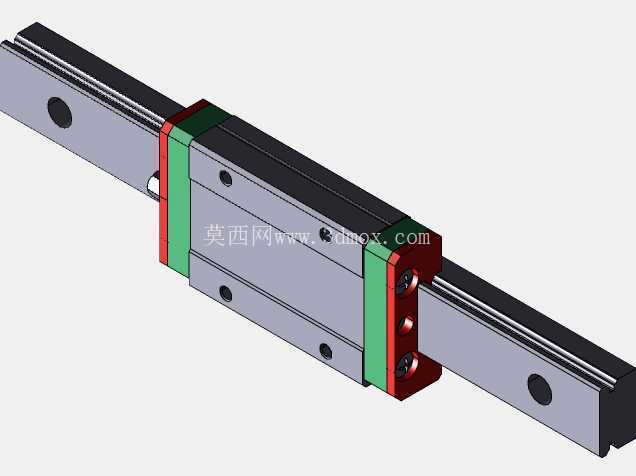

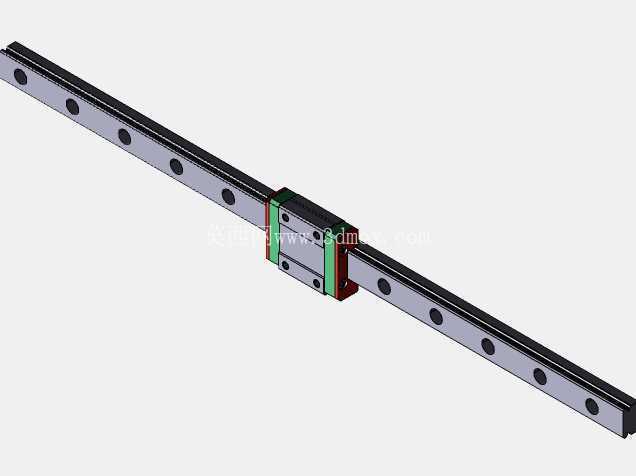

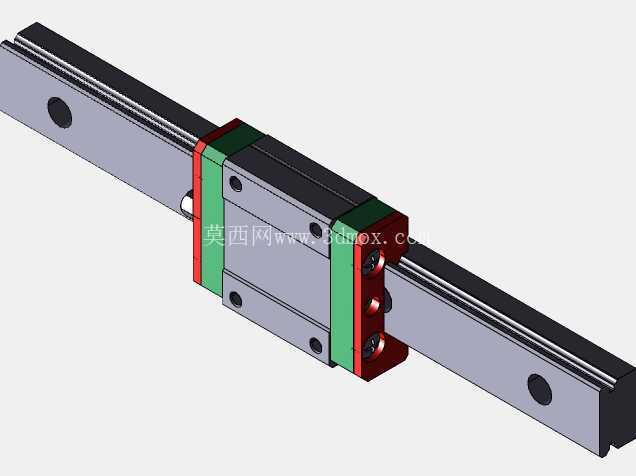

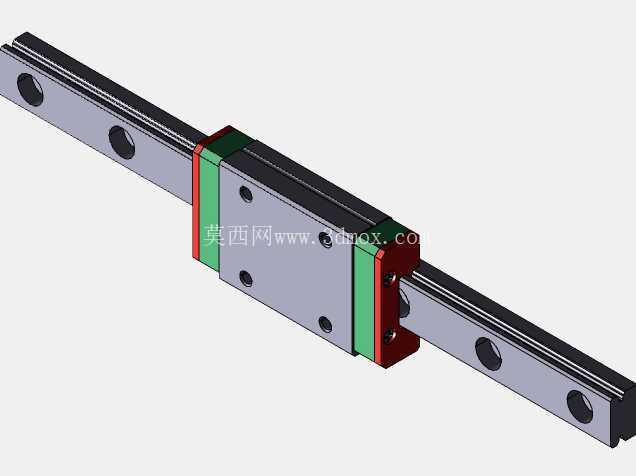

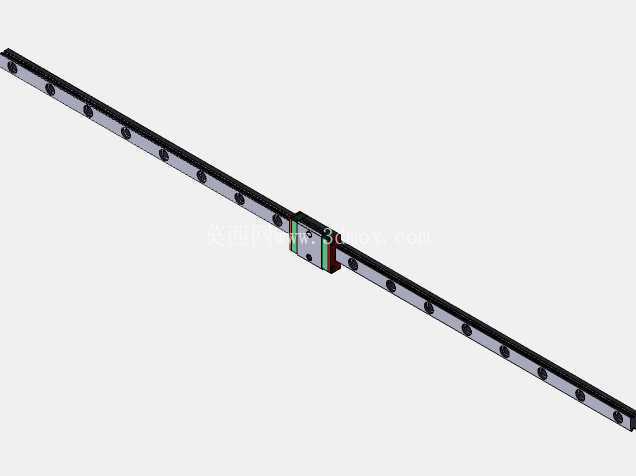

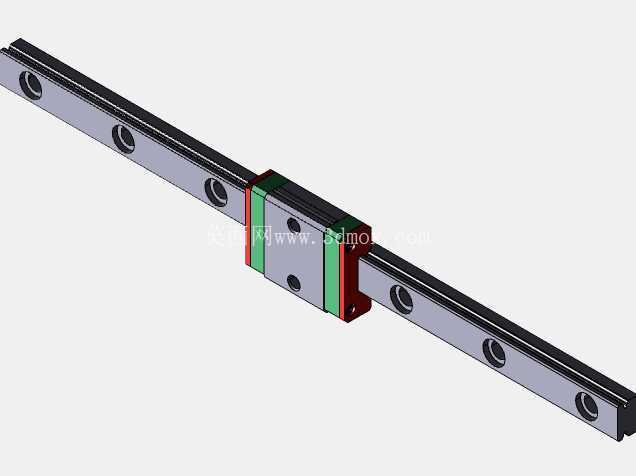

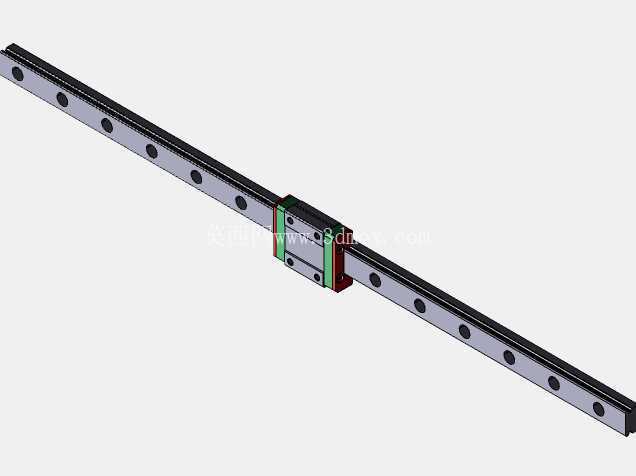

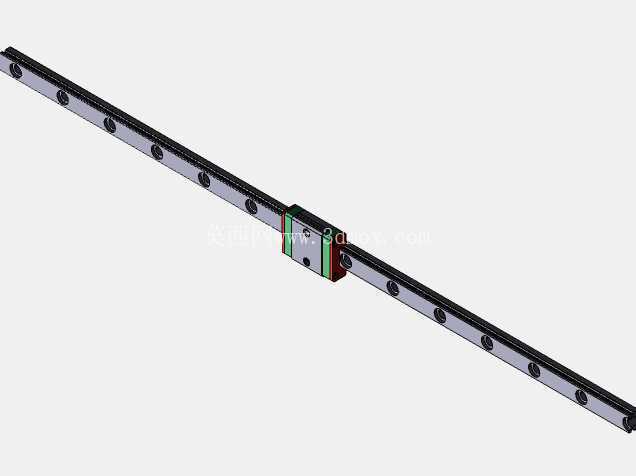

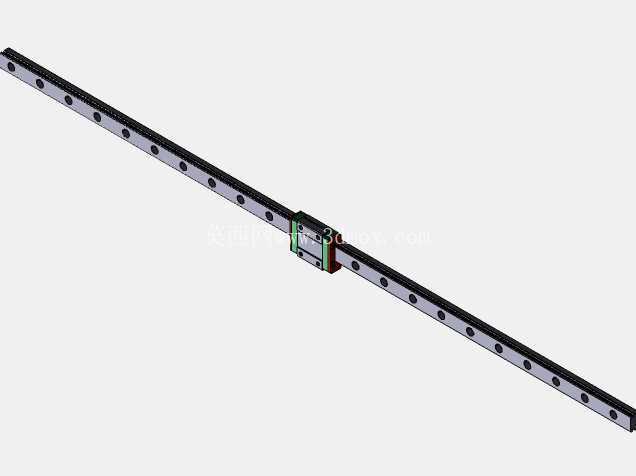

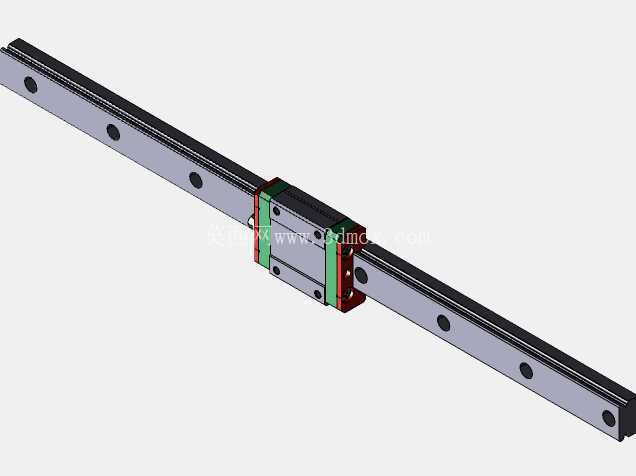

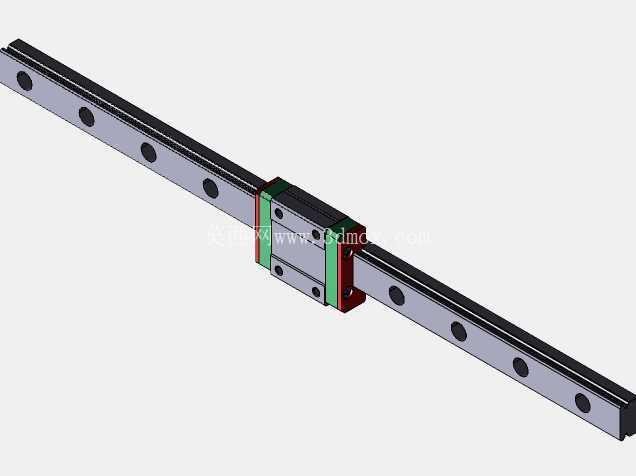

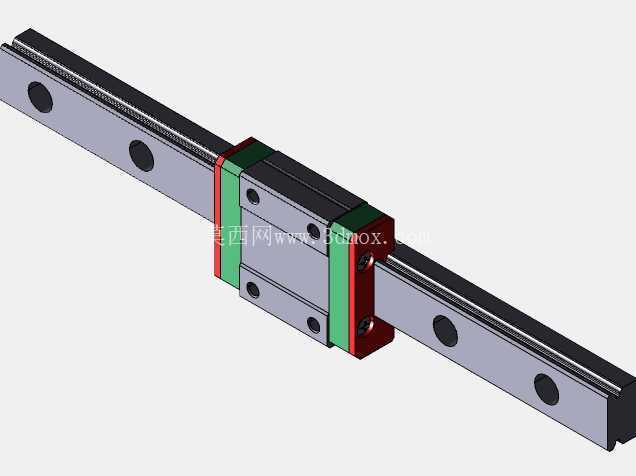

上银MGN系列微型直线导轨三维结构

　　微型直线导轨是紧凑型自动化设备、精密检测仪器、小型3D打印设备、桌面级数控加工单元中承担直线运动导向与载荷承载的核心传动部件，本次呈现的MGN系列微型导轨，针对狭小安装空间下的高精度直线运动需求设计，区别于常规重载导轨的大尺寸结构，该系列导轨整体截面尺寸紧凑，可适配设备内部局促的安装布局，不会占用过多的结构空间。从结构设计逻辑来看，该系列导轨采用哥特式滚道接触设计，滚道与钢珠的接触角经过优化，可同时承受来自径向、反径向、左右横向四个方向的载荷，在小型设备常见的偏载、复合载荷工况下，依然能保持稳定的运动精度，不会出现卡顿或者间隙过大的问题。

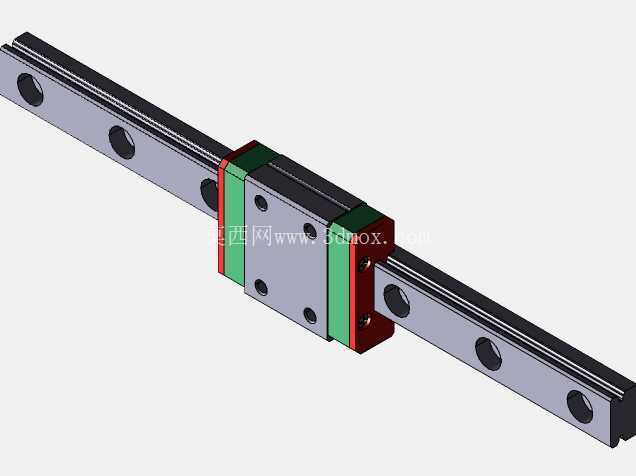

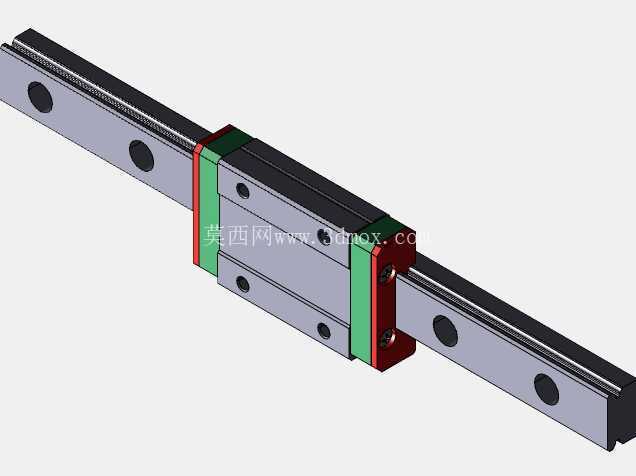

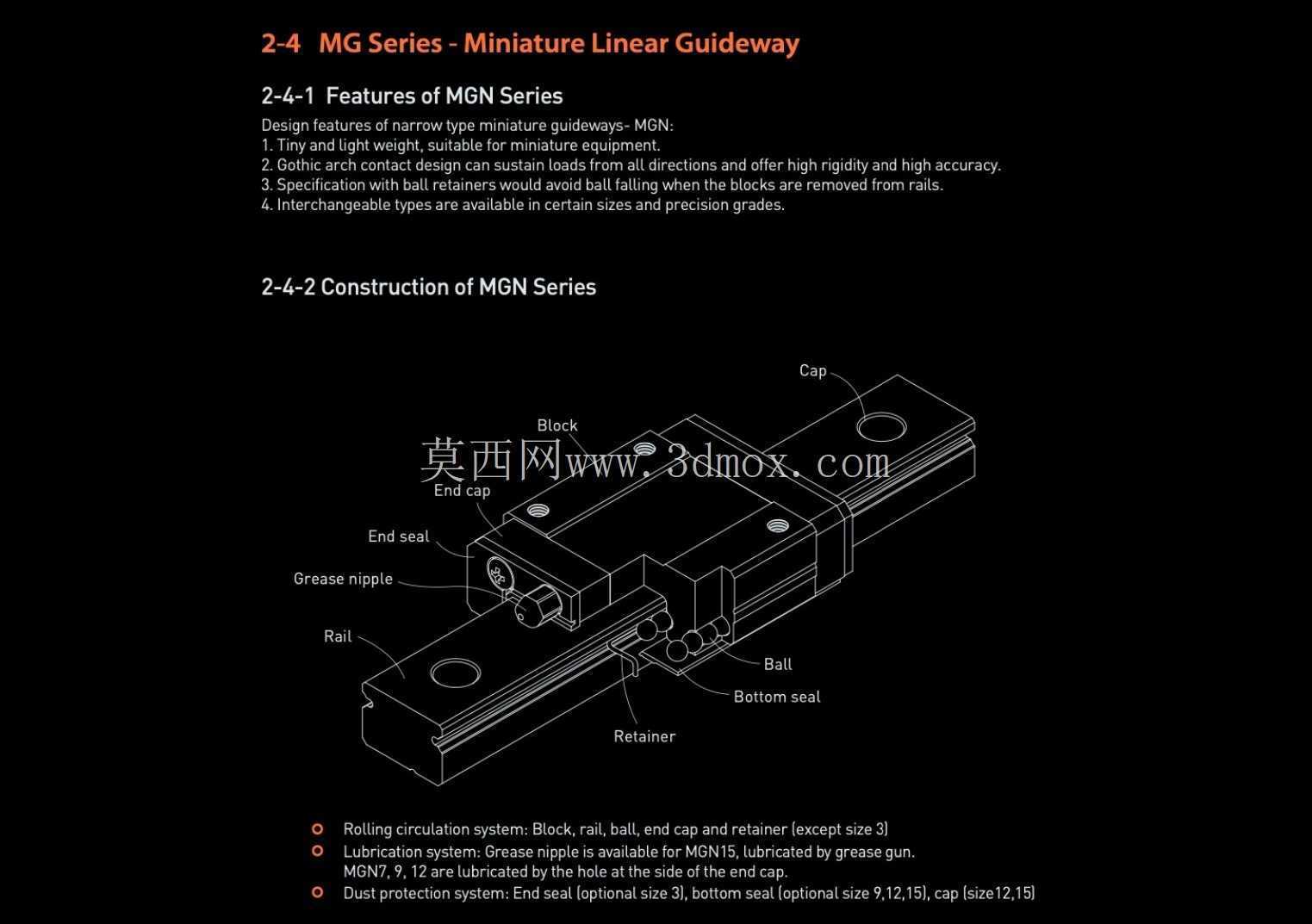

　　导轨的滑块部分集成了密封结构，端盖处设置有密封刮片，可阻挡设备运行环境中的粉尘、细小切屑进入滑块内部的滚道区域，避免钢珠与滚道出现异常磨损，延长部件的实际使用寿命；针对不同规格的滑块，润滑结构也做了差异化设计，部分小规格滑块通过端盖侧部的注油孔完成润滑补给，大规格滑块则预留了标准油嘴安装位，可适配常规的黄油枪注油操作，日常维护无需拆解滑块结构，操作便捷。互换性设计是该系列导轨的重要设计特点，同精度等级的滑块与导轨可实现互换装配，在设备维护更换部件时，无需对整套导轨副进行重新研磨适配，可大幅缩短设备停机维护的时间，降低备件储备的成本。

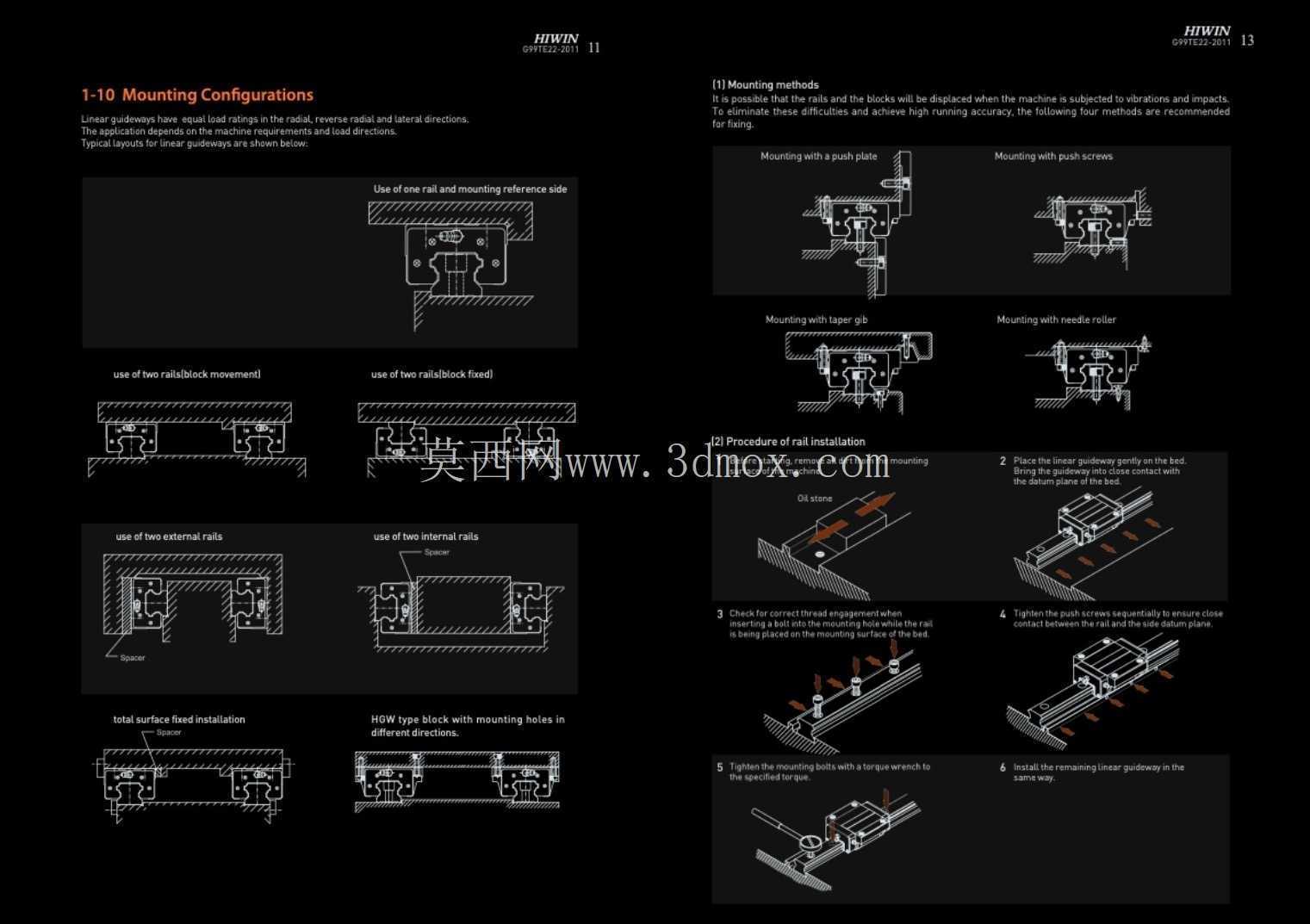

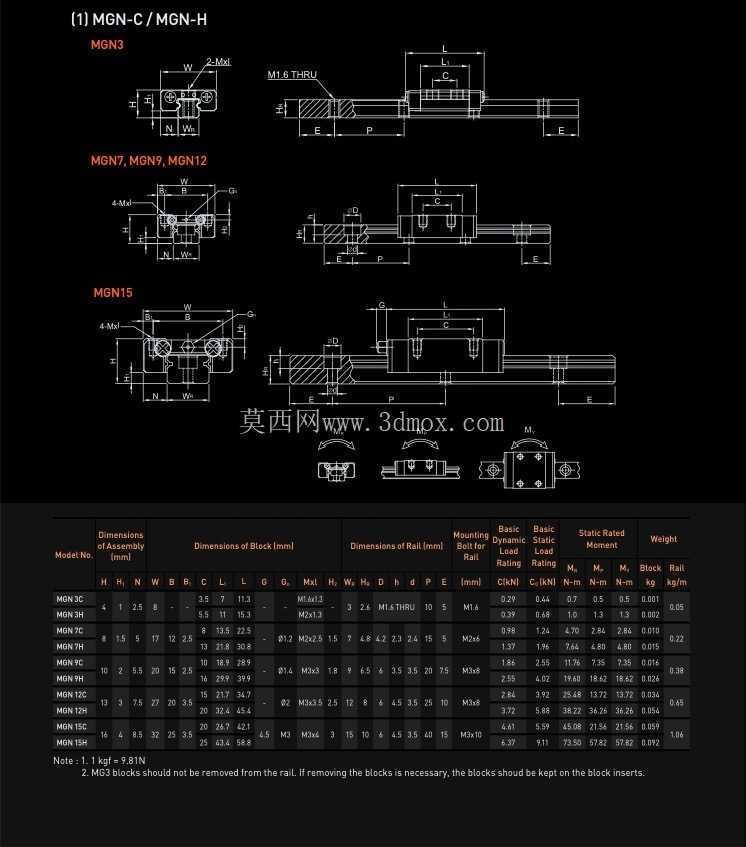

　　从安装边界来看，导轨的安装基面设计有标准的沉头安装孔位，孔位间距按照不同导轨长度做了等距排布，安装时可通过螺栓直接将导轨固定在设备的安装基准面上，滑块的顶面与侧面也设置有对应的安装螺纹孔，可直接连接负载滑台、执行机构等部件，安装基准面的平面度公差要求适配常规精密设备的加工精度，无需额外做超精密研磨即可满足使用需求。在实际应用场景中，这类微型导轨常被用于半导体检测设备的晶圆移送机构、医疗检测设备的样本输送滑台、桌面级点胶设备的运动轴、小型雕刻机的进给单元，以及消费电子组装设备的短行程移送工位，这类场景普遍要求运动部件体积小、运动平稳、定位精度高，常规尺寸的导轨无法满足空间限制要求，而该系列微型导轨的紧凑结构刚好适配这类需求。

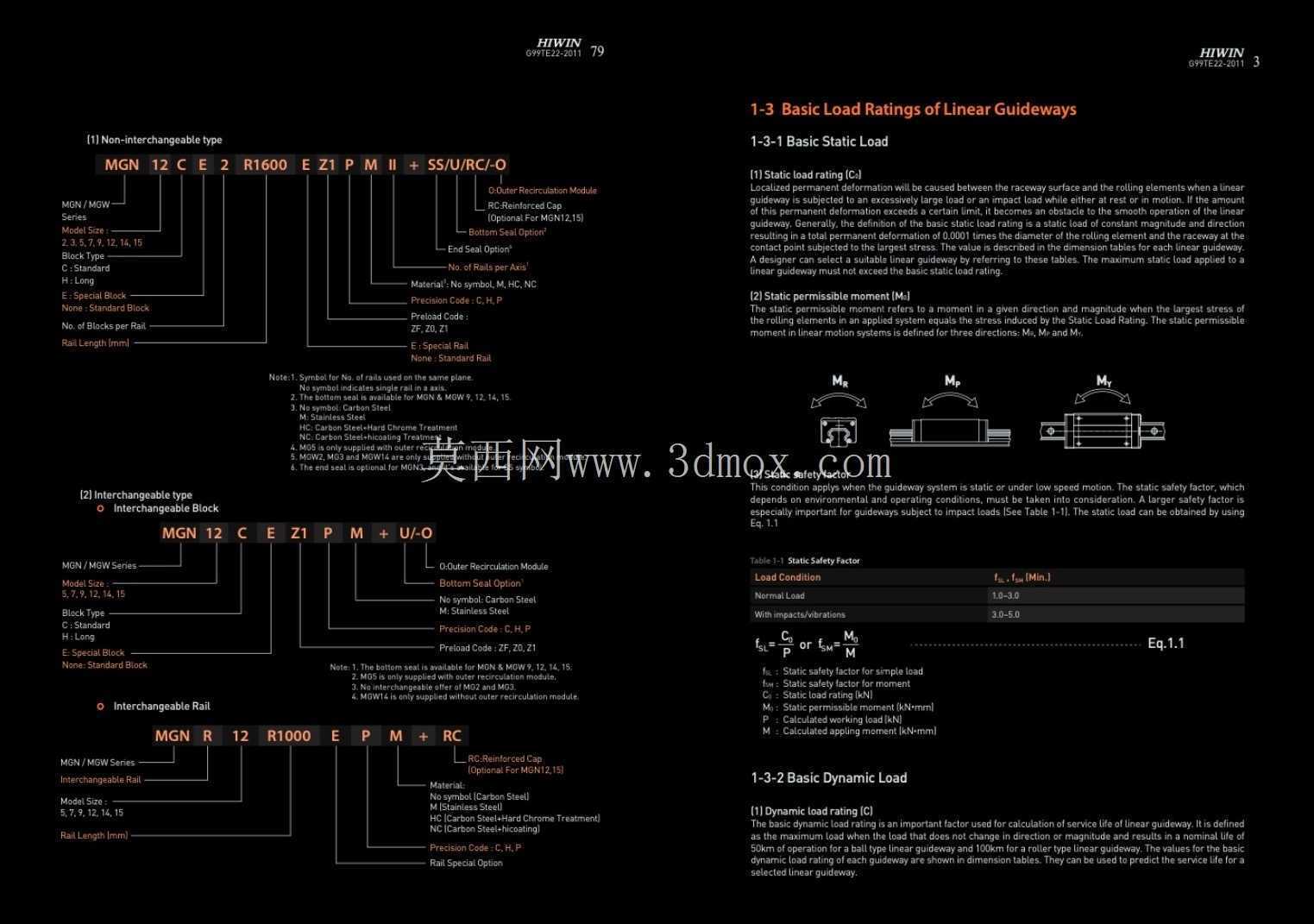

　　滚动循环系统的设计上，滑块内部的钢珠通过回流通道形成闭合循环路径，除极小规格的滑块外，其余规格均设置有钢珠保持架，可避免滑块从导轨上抽出时钢珠脱落，在装配或者维护过程中，无需担心钢珠散落导致的滑块报废问题，降低了装配操作的难度。导轨的材质选用高碳铬轴承钢，经过淬火硬化处理，滚道表面硬度达到高耐磨要求，可承受长期往复运动的磨损，在额定载荷范围内运行时，运动阻力小，低速运行时不会出现爬行现象，可实现微米级的进给定位精度，满足精密设备的运动控制要求。在进行设备结构设计时，选用该系列导轨需要根据实际承受的载荷大小、行程长度、运行速度来匹配对应的规格型号，不同规格的导轨滑块额定载荷存在差异，选型时需要计算静态安全系数与动态寿命，确保导轨在设备全生命周期内稳定运行；安装过程中需要注意两个平行导轨的平行度公差，以及安装基面的直线度，避免安装偏差导致导轨运行阻力增大、磨损加快的问题。
