斯科菲尔德转轮手枪内部结构三维数模

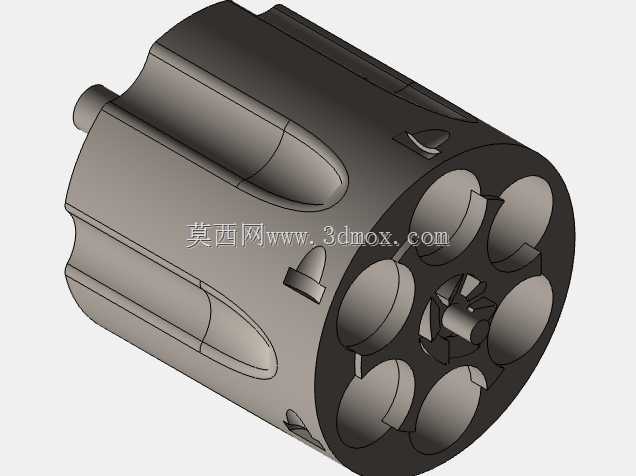

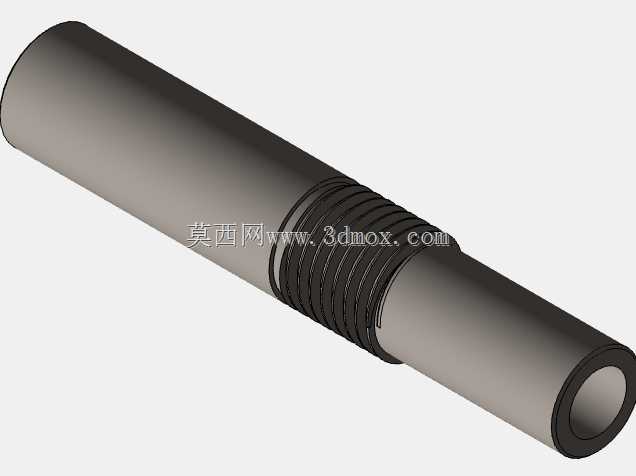

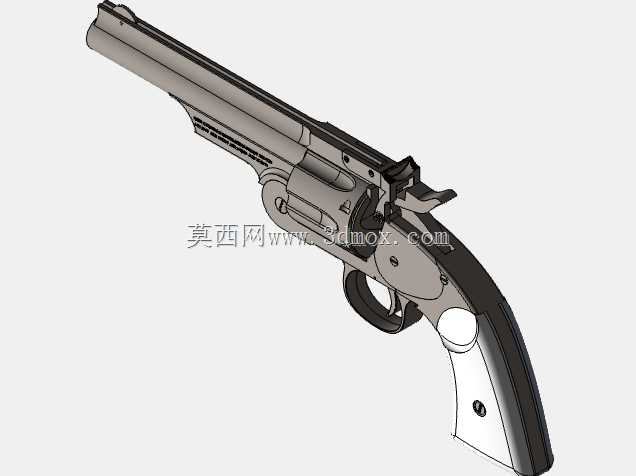

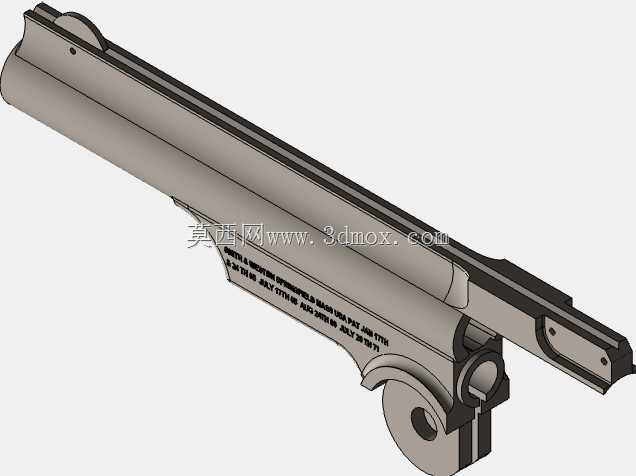

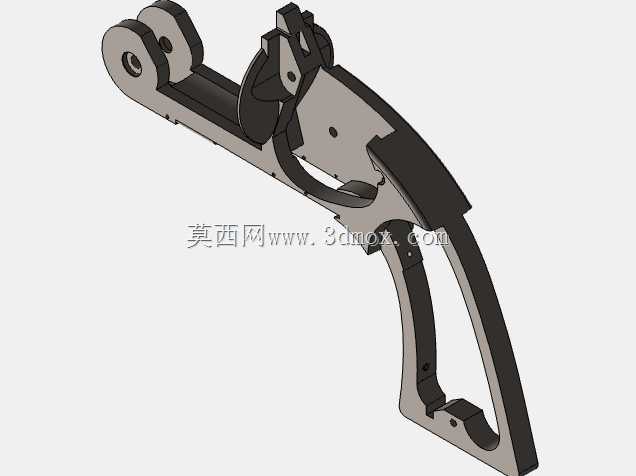

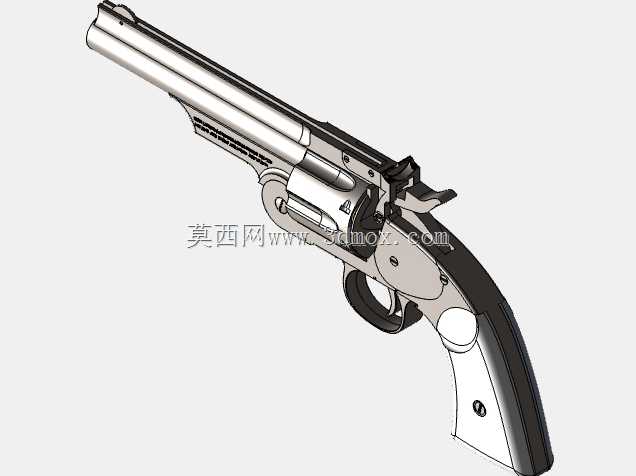

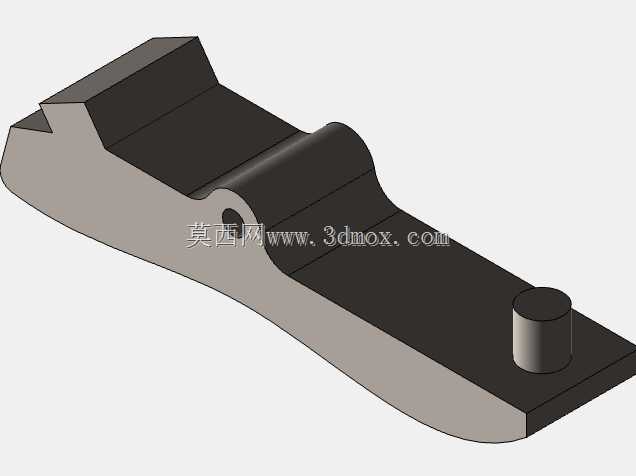

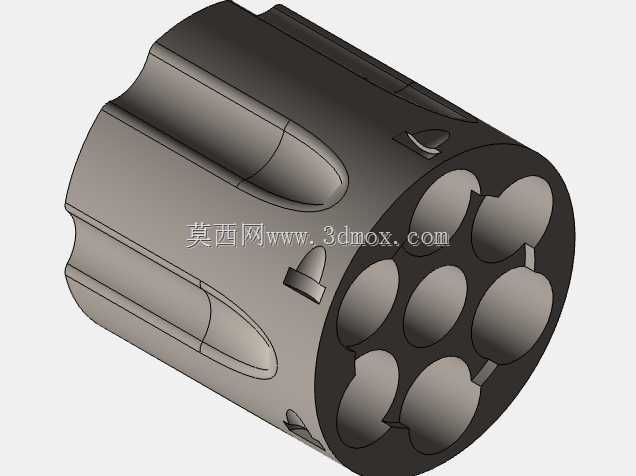

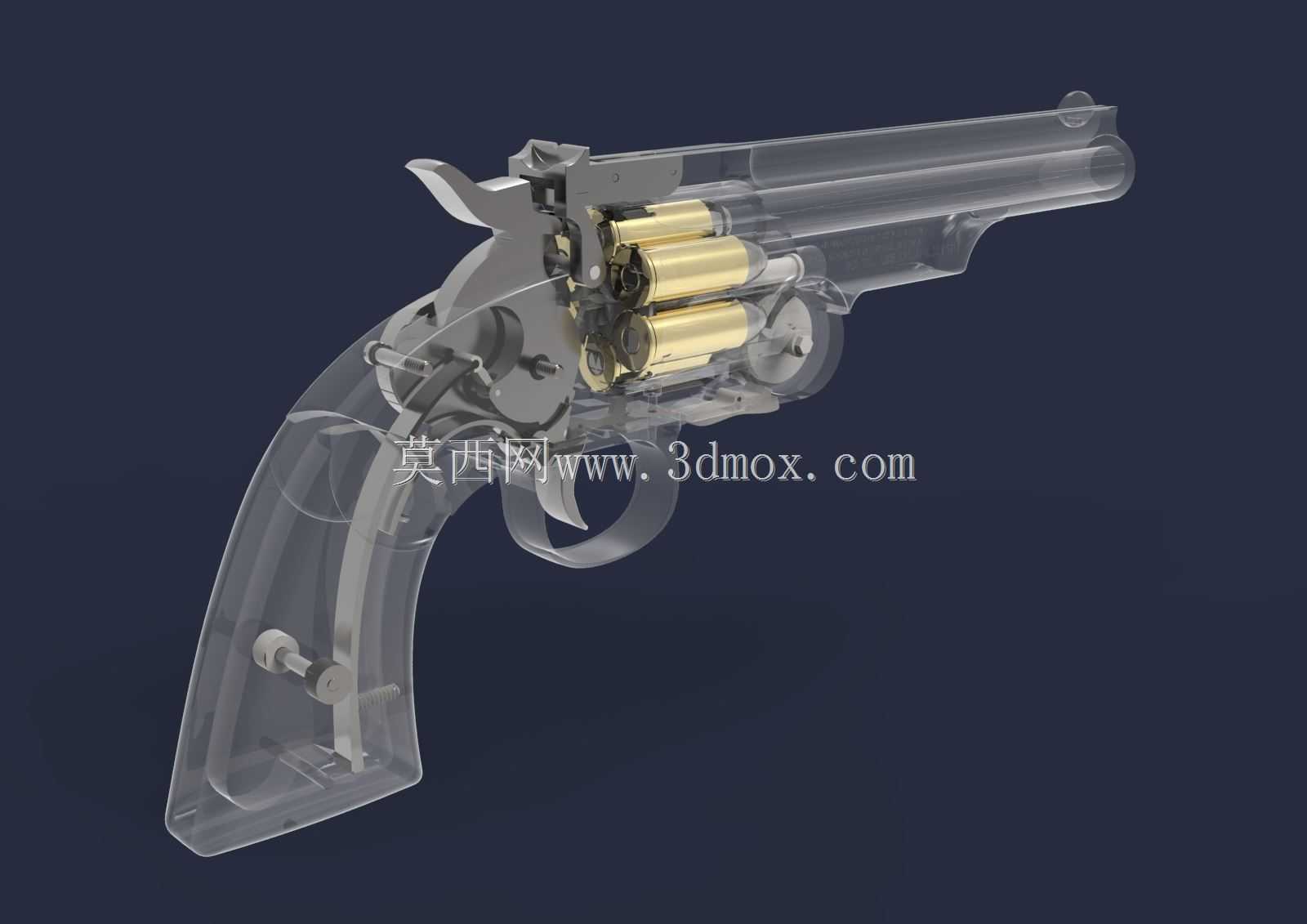

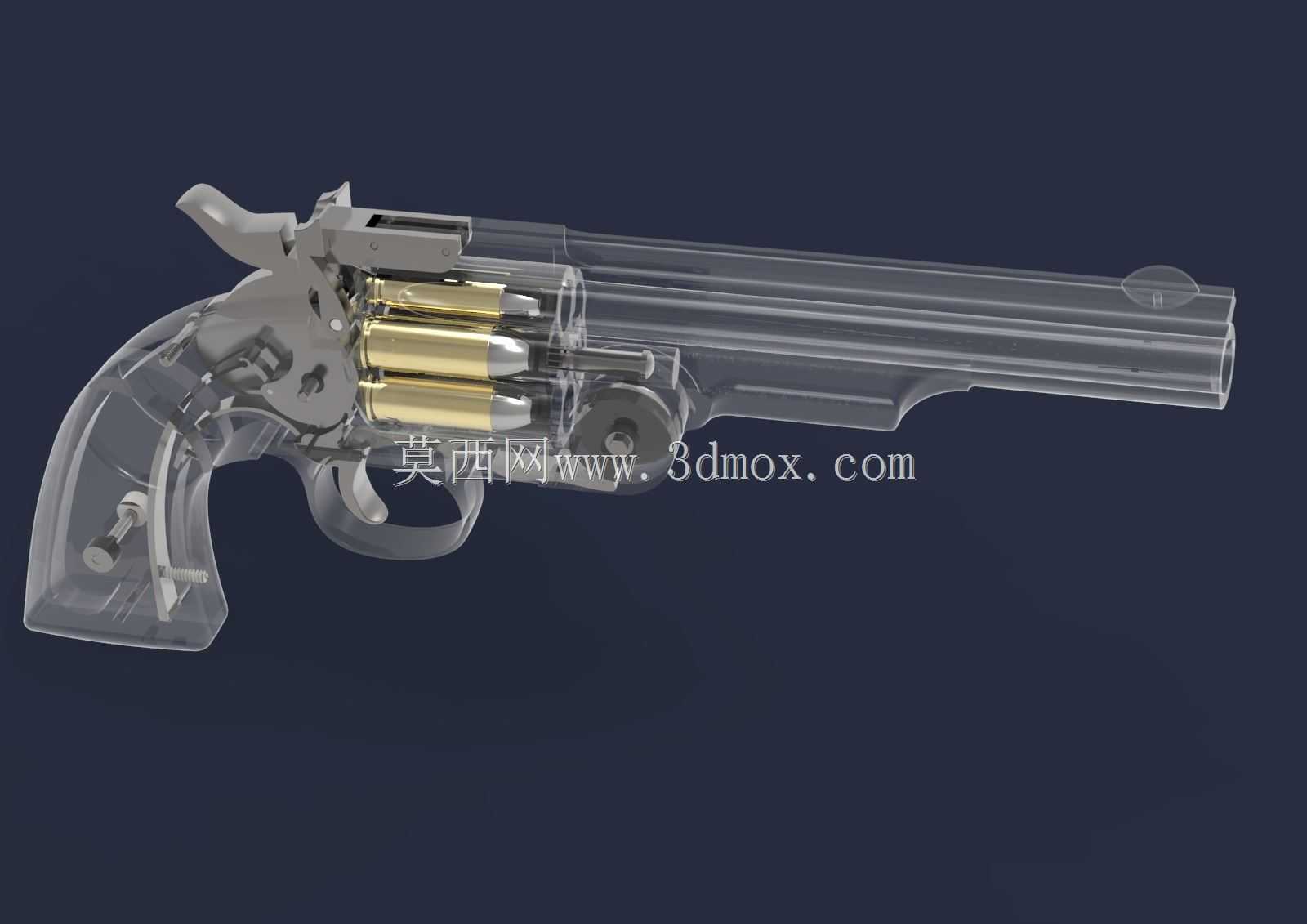

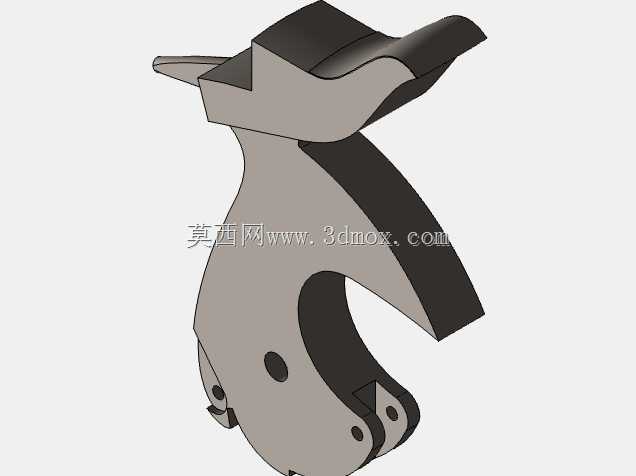

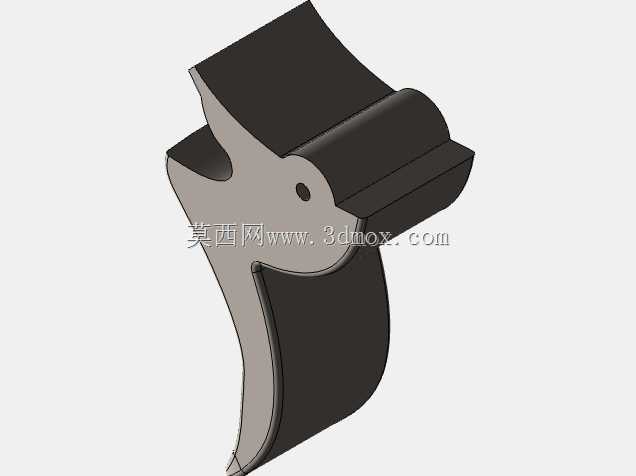

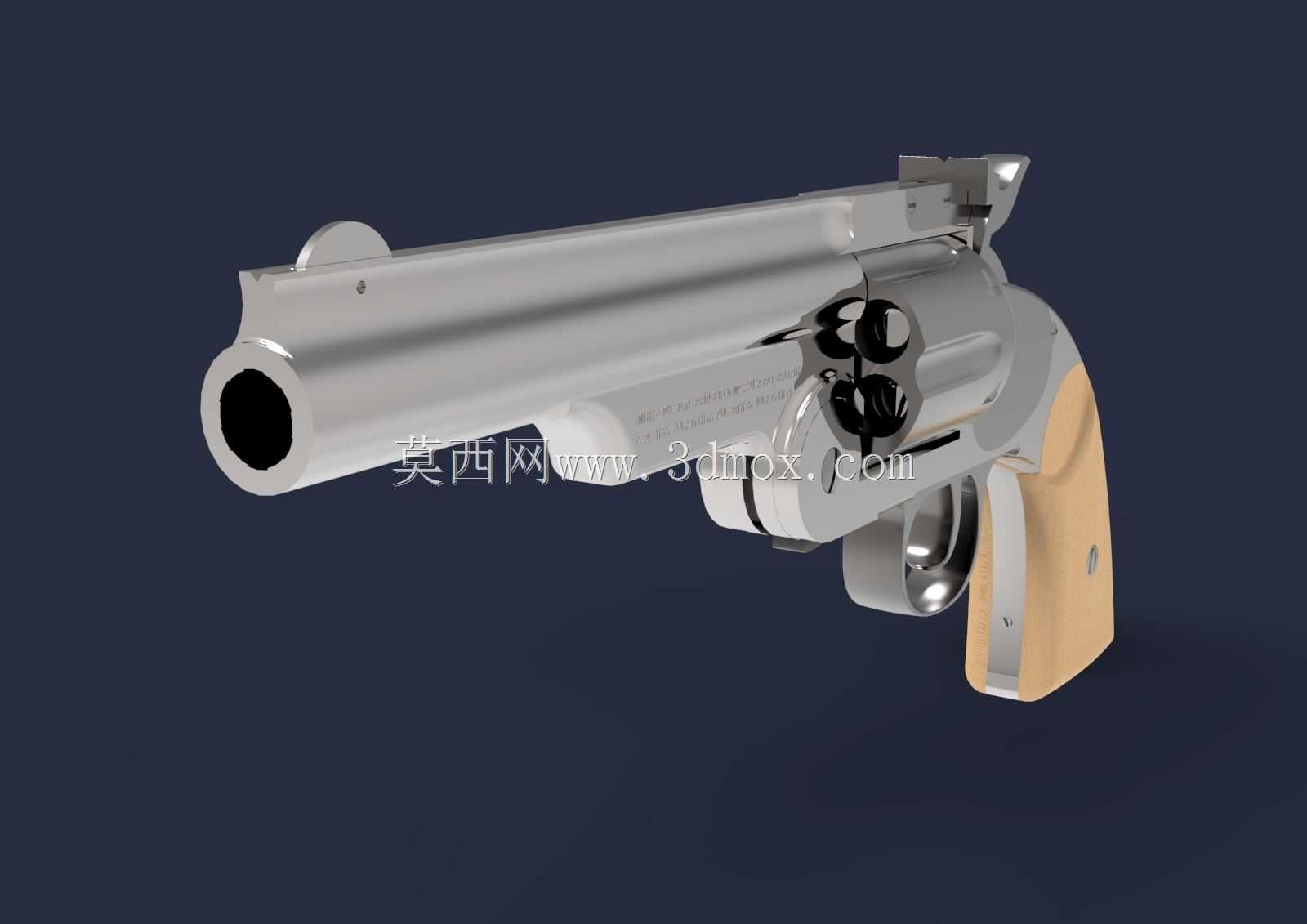

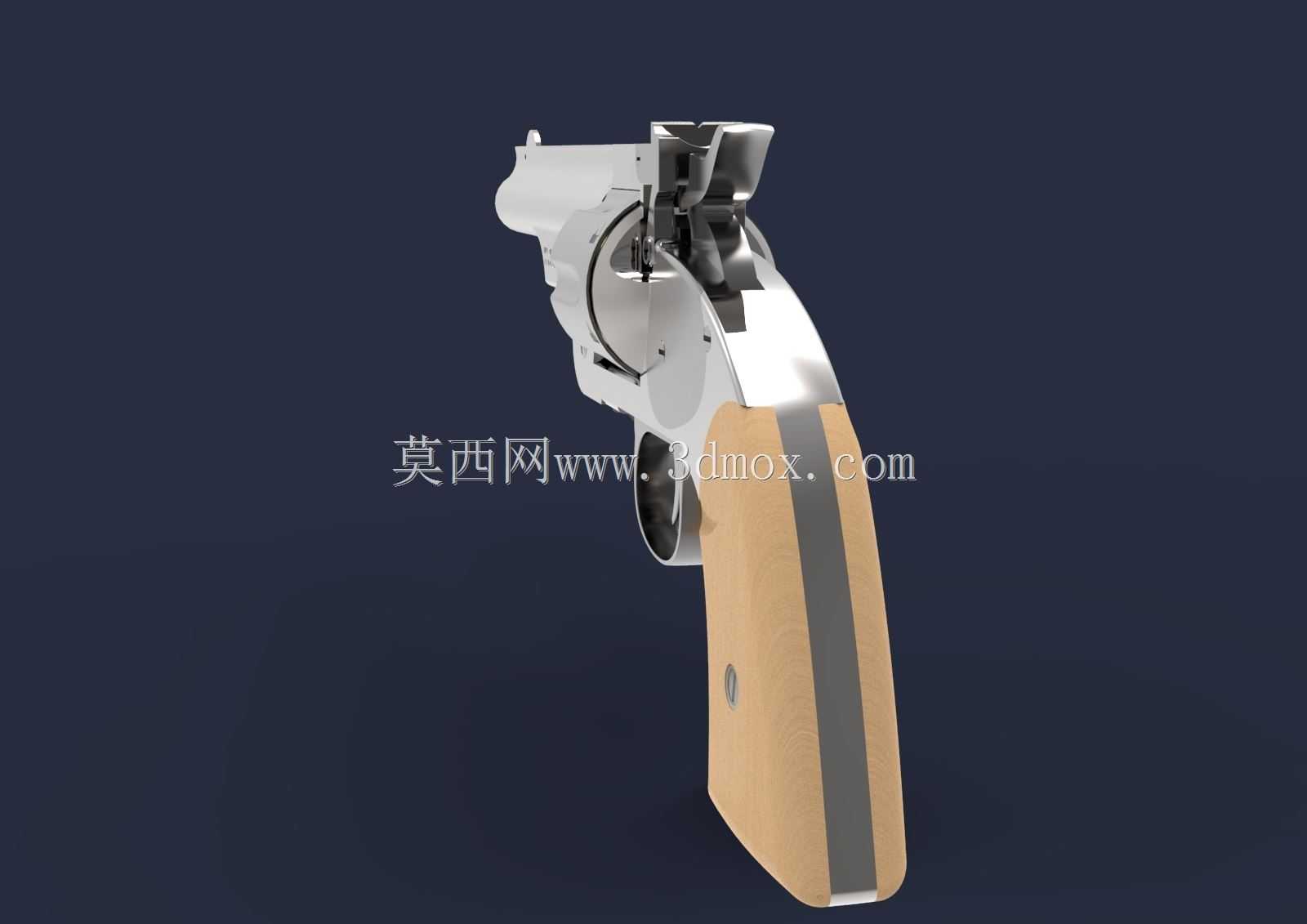

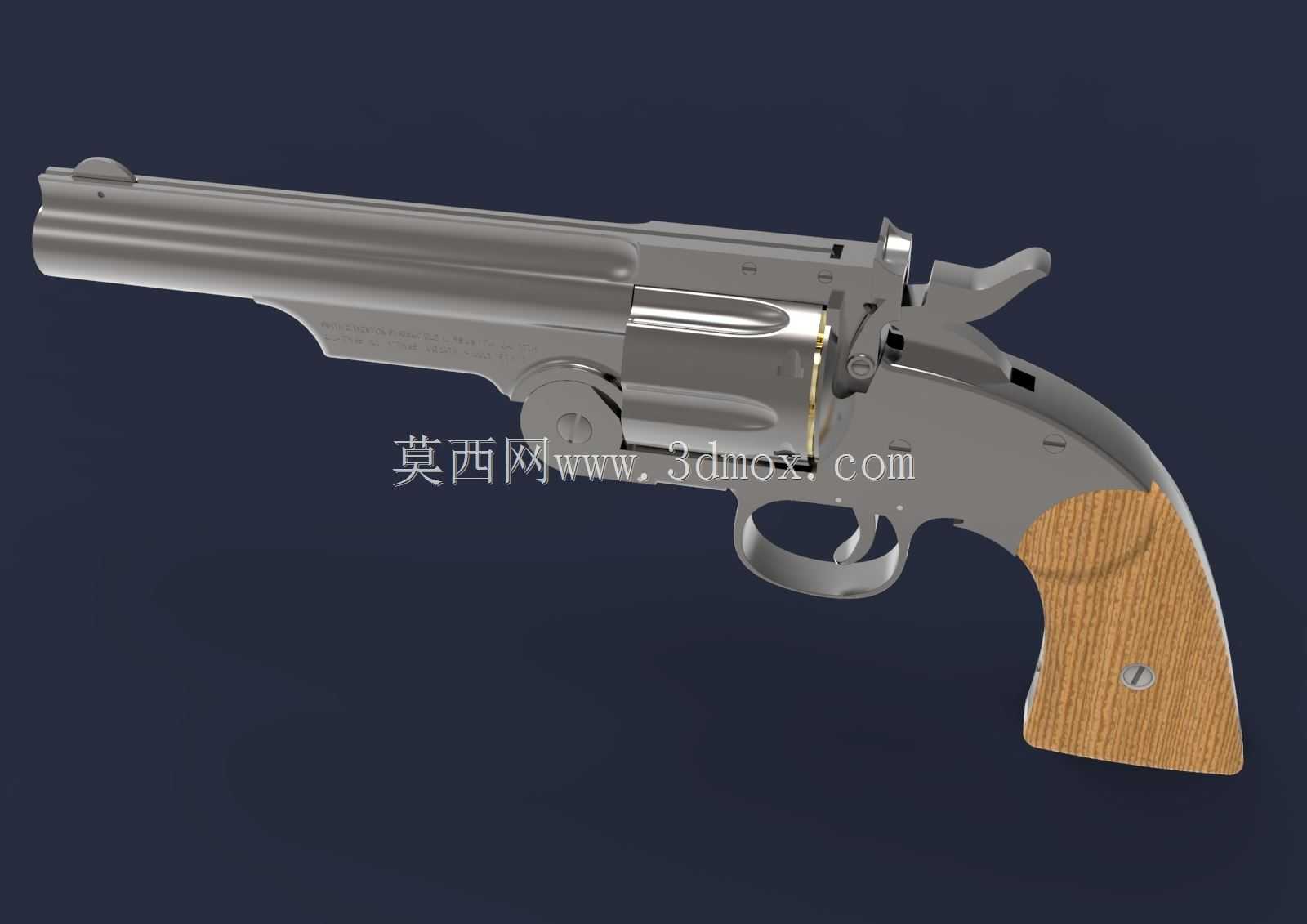

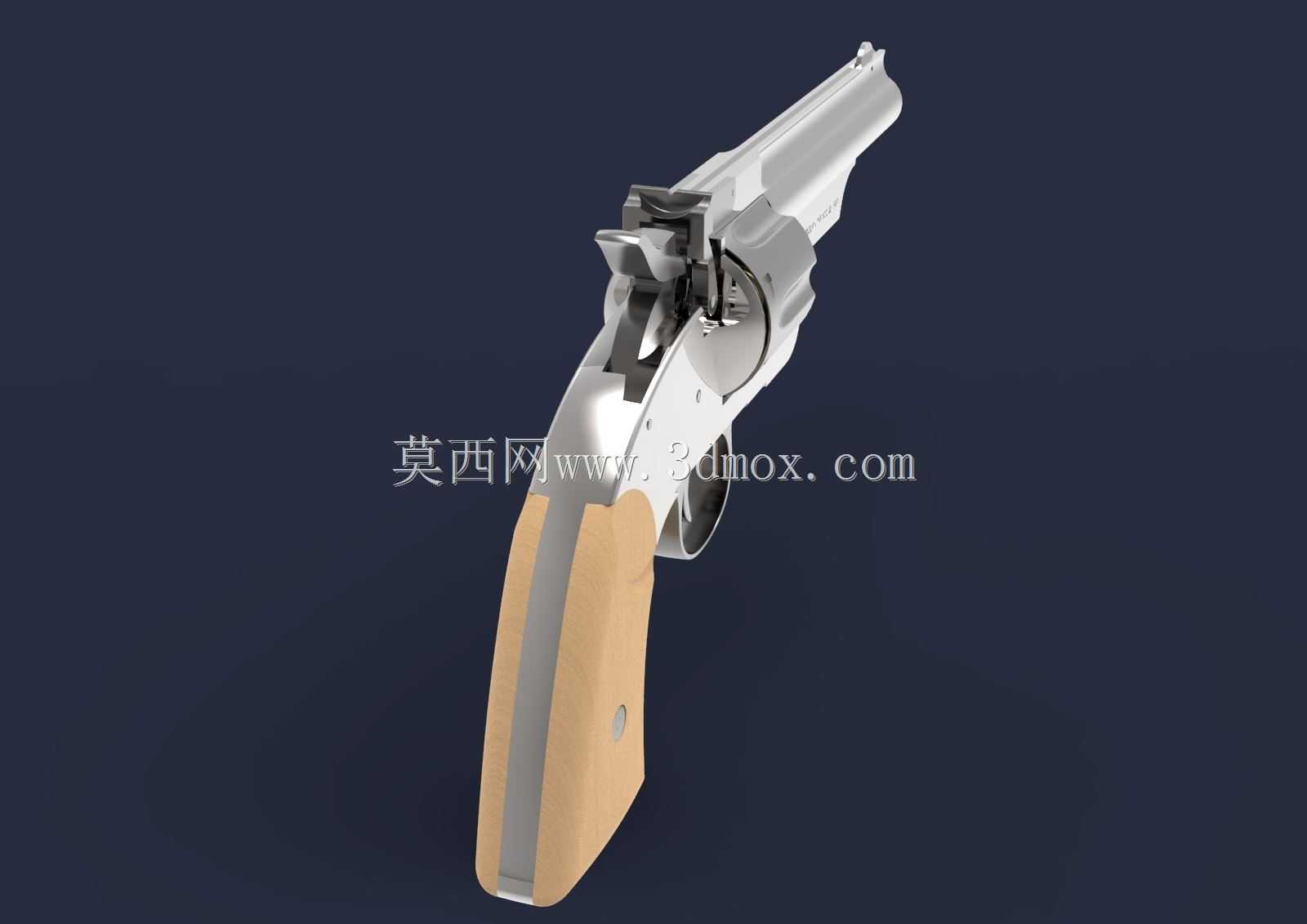

　　该三维数模完整还原了斯科菲尔德转轮手枪的全装配结构，从工程视角拆解了这类老式转轮枪械的机构配合逻辑，可作为轻武器结构教学、复古枪械复刻、影视道具制作环节的结构参考依据。从实际应用场景来看，这类结构的数模常被用于军工科普展项的结构演示、复古枪械收藏领域的复刻加工参考，以及射击运动相关器材的结构原理教学，区别于现代自动手枪的结构设计，其顶开式转轮装填结构有着鲜明的时代设计特征。数模完整呈现了枪械的核心功能部件：包括透明化处理的枪身握把壳体、黄铜材质的转轮弹巢、击锤联动机构、扳机传动组件、枪管定位结构，所有部件的配合间隙均按照实物测绘尺寸还原，能够清晰展示扣动扳机时击锤抬起、转轮旋转对位、击针击发的整套联动逻辑，没有做结构简化处理，

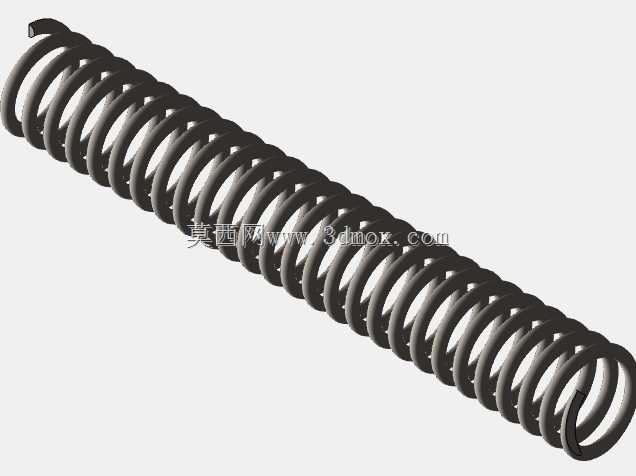

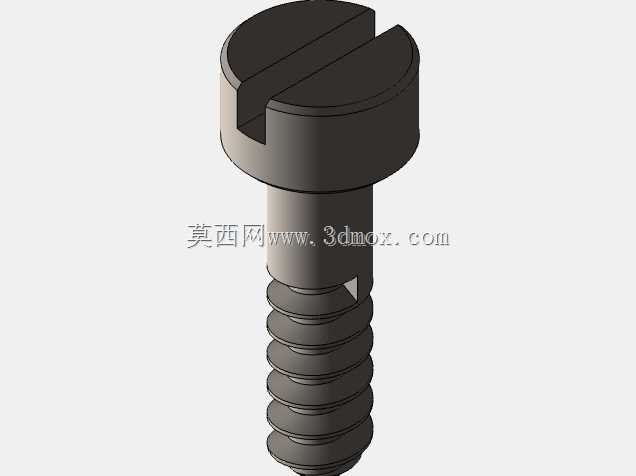

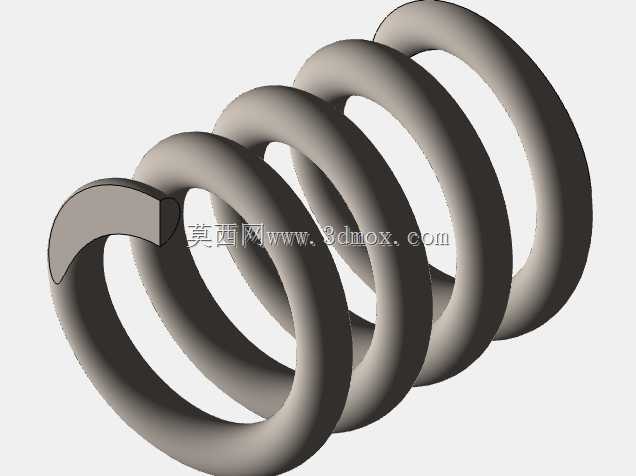

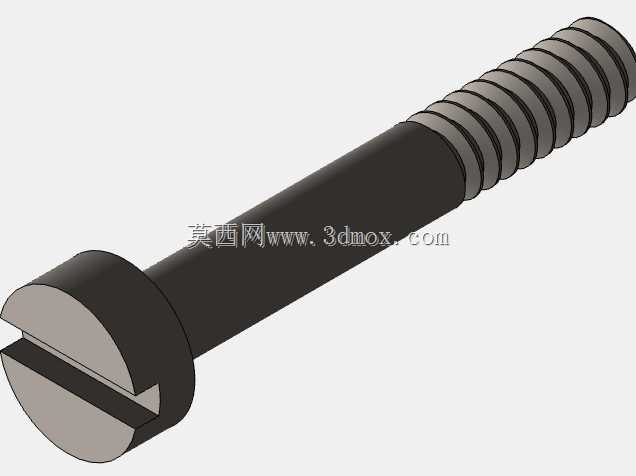

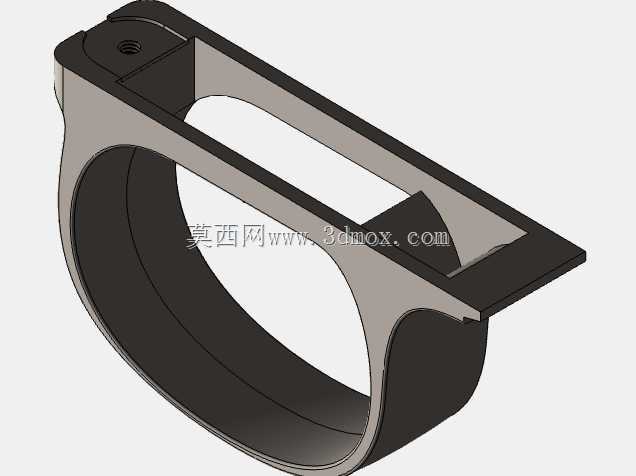

　　每一个销钉、弹簧的安装位置都有明确的装配约束。设计思路上，该数模采用分层装配的建模逻辑，将枪身外壳做半透明材质处理，既保留了枪械完整的外形轮廓，又能直观展示内部构件的运动路径，避免了全实体建模无法观察内部结构的问题；转轮弹巢的六个腔室尺寸、与枪管尾端的对位间隙都严格按照实物比例设置，击锤的转动行程、扳机的扣动行程都做了运动仿真的约束预留，可直接导入仿真模块做击发动作的运动模拟。从安装边界与尺寸来看，全枪长度符合老式转轮手枪的常规尺寸区间，握把的弧度贴合人手握持的人机工程学尺寸，各部件的装配公差按照五金机加工的常规公差带设置，金属部件的壁厚满足结构强度要求，没有出现薄壁易变形的结构设计缺陷；扳机护圈的空间尺寸预留了戴手套操作的余量，

　　转轮架的铰接结构强度经过结构校核，能够承受模拟击发时的机构受力。数模中各零件的拆分逻辑完全贴合实际枪械的拆装顺序，可直接用于生成机加工图纸，做等比例缩小的模型加工或者1:1的复刻教具制作，所有传动部件的接触面都做了圆角过渡处理，避免应力集中导致的部件损坏，整体结构没有冗余设计，每一个构件都承担明确的传动或者定位功能，充分体现了早期轻武器设计中兼顾可靠性与操作便捷性的设计思路。
