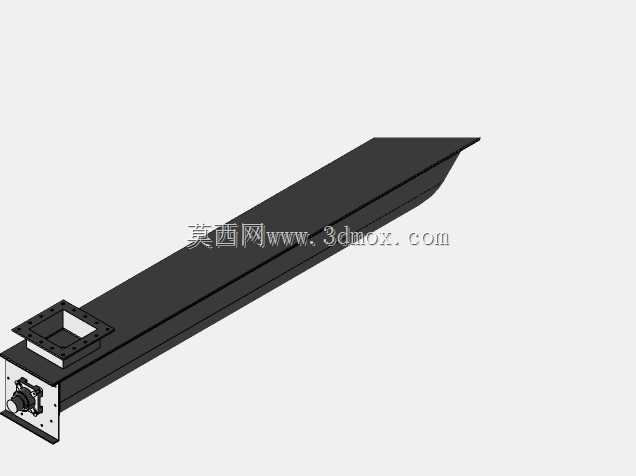

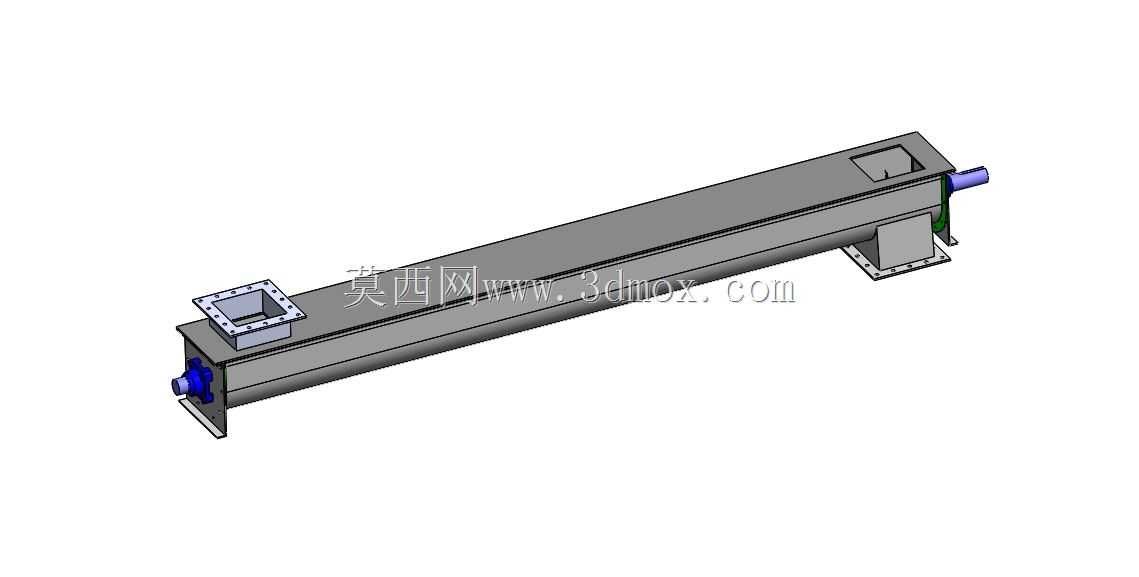

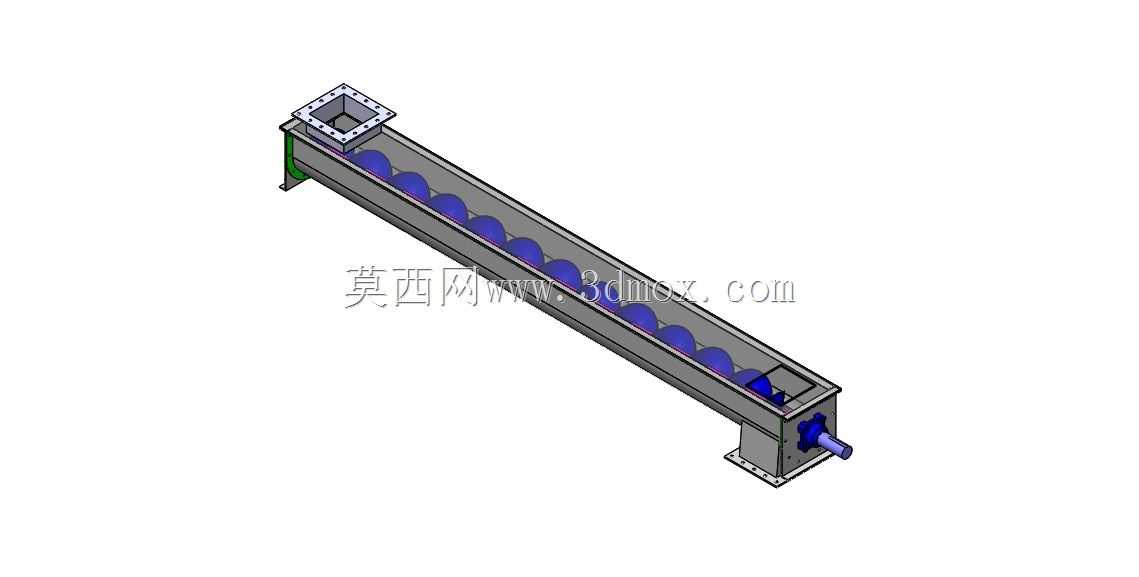

水平螺旋输送设备结构三维设计

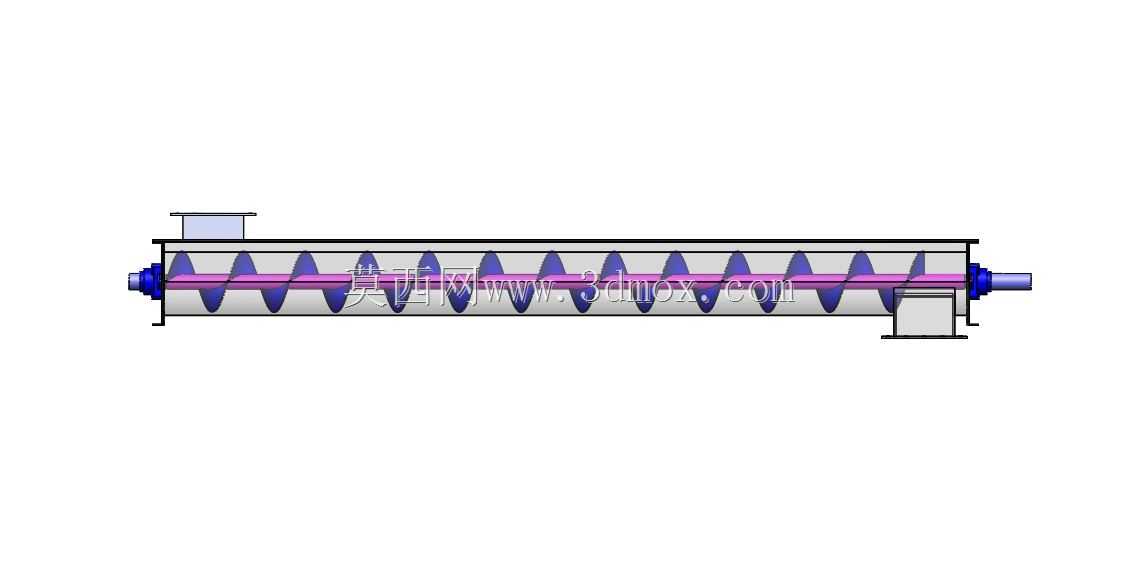

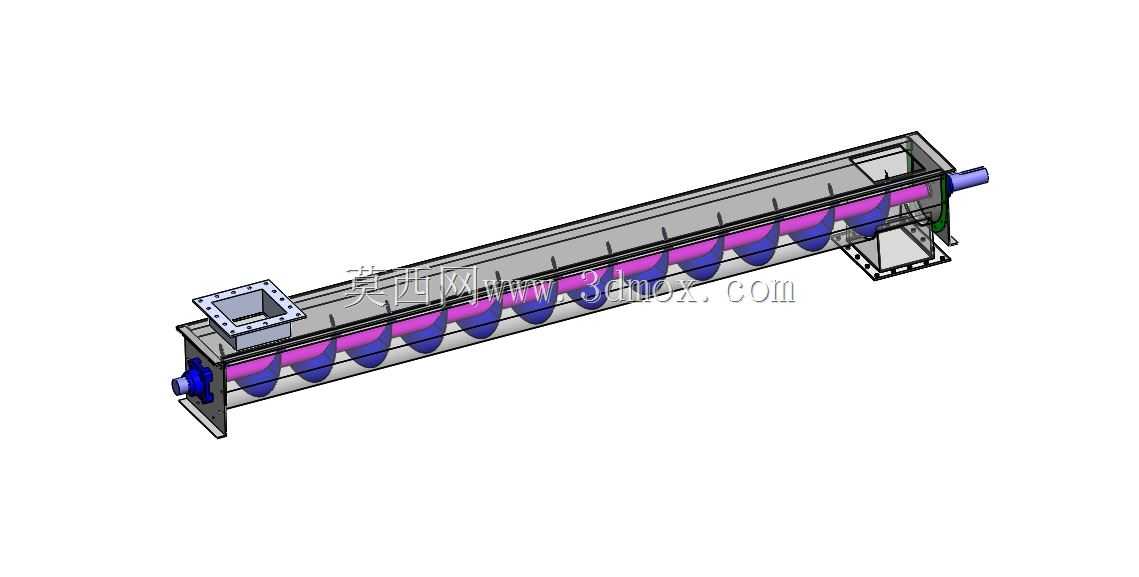

　　这款水平布置的螺旋输送结构，主要面向散状物料的密闭输送场景，在粮食加工、建材拌合、化工粉体转运、污水处理站污泥输送等工况中应用广泛，能够在水平或小倾角布置的工况下，完成粉状、颗粒状、小块状物料的连续匀速给料，全程在封闭槽体内完成输送过程，可有效减少物料洒落与粉尘外溢，适配车间内对扬尘管控有要求的生产环节。从结构设计逻辑来看，核心输送部件为连续缠绕的螺旋叶片，叶片与中心传动轴采用满焊连接，保证输送过程中叶片受力均匀，不会因长期推送块状物料出现叶片变形或开焊问题；槽体采用分段式法兰连接结构，既方便加工制造时的尺寸控制，也便于后期运维时拆开槽体检修内部叶片、清理残留物料，槽体顶部预留的进料口可对接上游料仓、振动给料机等出料端，

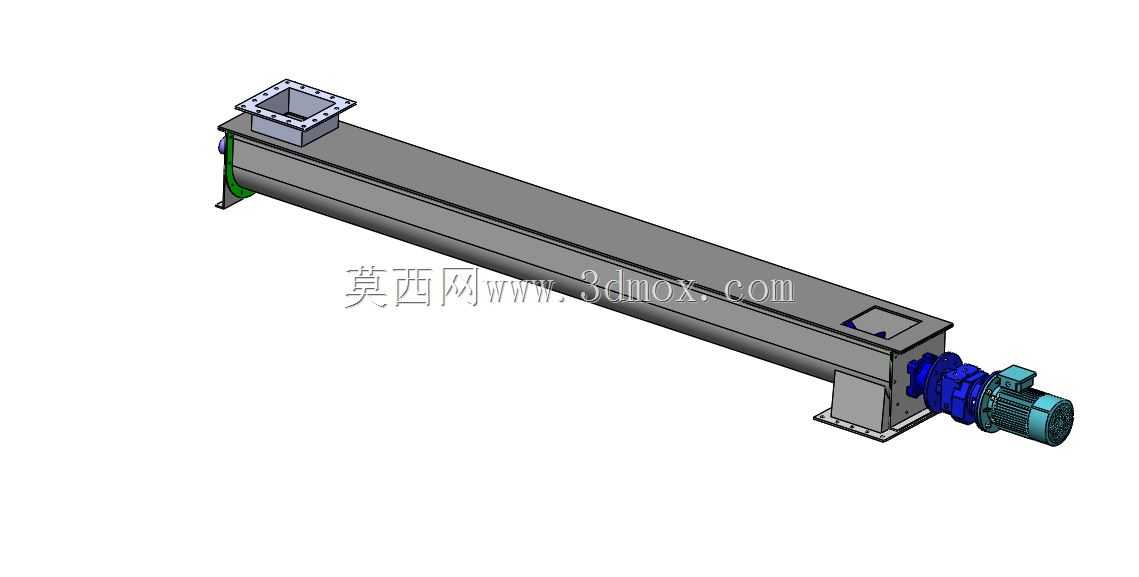

　　底部对应位置设置出料口，可直接衔接下游配料、包装或提升设备的进料端。两端的传动端座集成了轴承密封结构，设计时充分考虑了细粉料进入轴承的防护需求，采用多层填料密封搭配端盖压紧的结构，避免输送粉体物料时粉尘窜入轴承座造成磨损卡滞，端座外侧预留的传动连接位可适配减速电机直连、链传动等多种驱动连接方式，方便现场根据安装空间灵活选配驱动单元。在安装边界的尺寸控制上，整体结构沿输送方向呈长条形布置，径向尺寸紧凑，可适配车间内狭窄的设备间隙安装，不需要额外预留过大的侧向操作空间，槽体底部预留的安装支座可直接固定在车间地面的预埋钢板或设备支架上，安装时仅需保证整体轴线的水平度偏差在允许范围内，即可保证设备运行平稳，不会出现物料在槽体内单侧堆积、

　　叶片偏磨的问题。设计过程中对螺旋叶片的螺距参数做了匹配性调整，针对不同堆积密度的常规散料，螺距取值兼顾输送效率与物料填充率，避免螺距过大造成物料回流、螺距过小导致输送效率不足的问题，中心轴的直径选型也经过刚度校核，保证长距离输送时轴的绕度在允许范围内，不会出现运转过程中叶片刮蹭槽体内壁的情况。
