RISC-V架构FPGA核心PCB开发模块

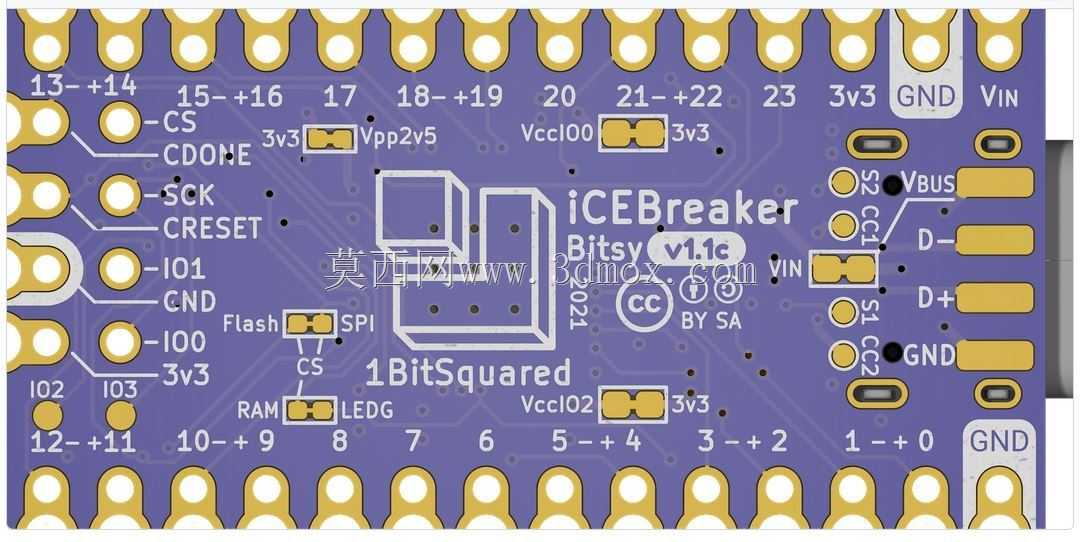

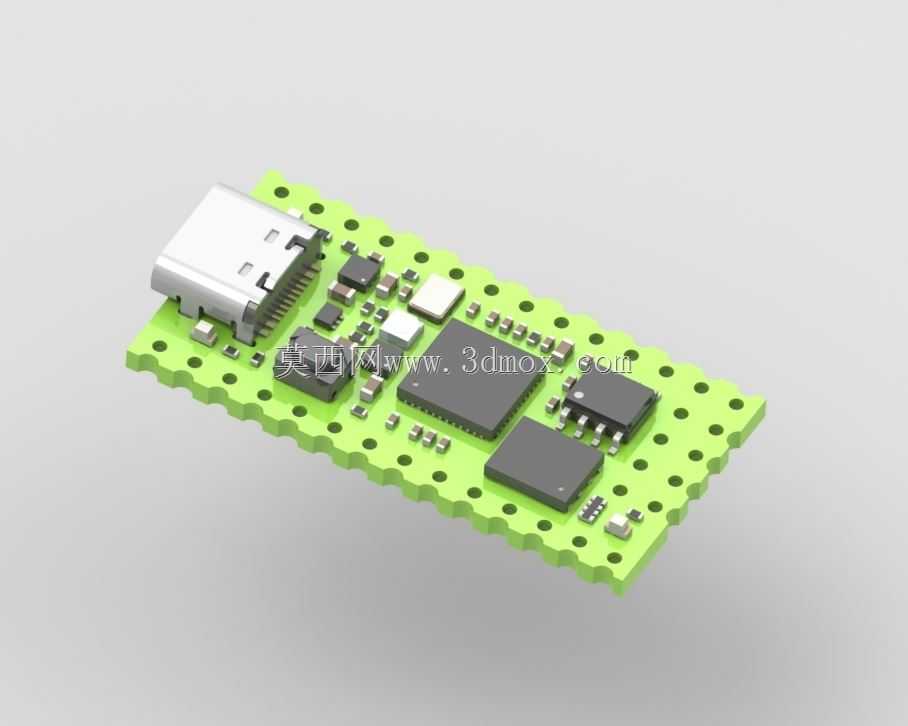

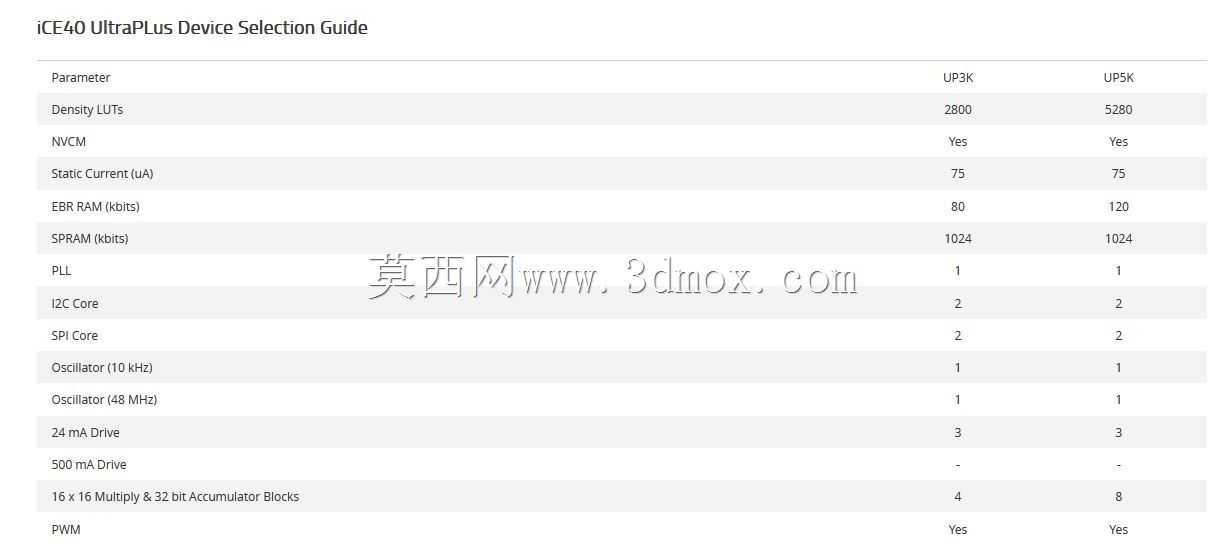

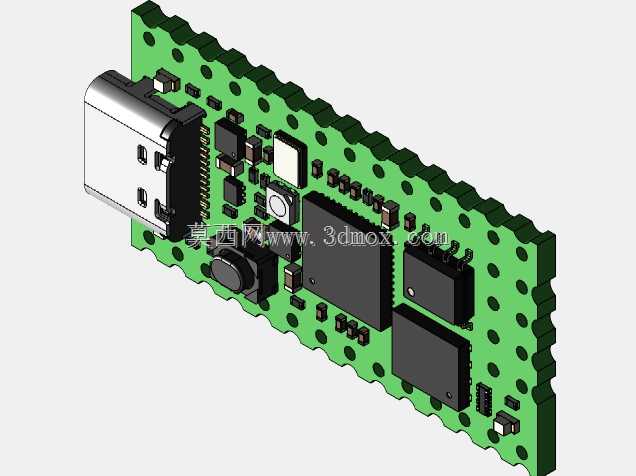

　　这款FPGA PCB模块是面向嵌入式开发、数字逻辑验证场景打造的核心载板，在开源硬件开发、高校电子类教学实验、小型自定义逻辑外设开发场景中有着极高的适配性。模块整体采用长条形板型设计，板边预留规则排列的半孔焊盘，可直接焊接载板实现板对板连接，也可通过排针插接适配面包板与通用开发底座，安装边界完全兼容常规 Teensy 系列开发模块的孔位布局，无需额外修改固定结构即可完成替换适配。核心逻辑单元采用5K查找表规模的FPGA芯片，内置硬核RISC-V处理器内核，可同时完成自定义逻辑电路部署与软核程序运行，无需额外搭配主控芯片即可完成完整嵌入式系统搭建，板载USB接口直接完成供电与程序烧录，省去了外部下载器的接线需求。

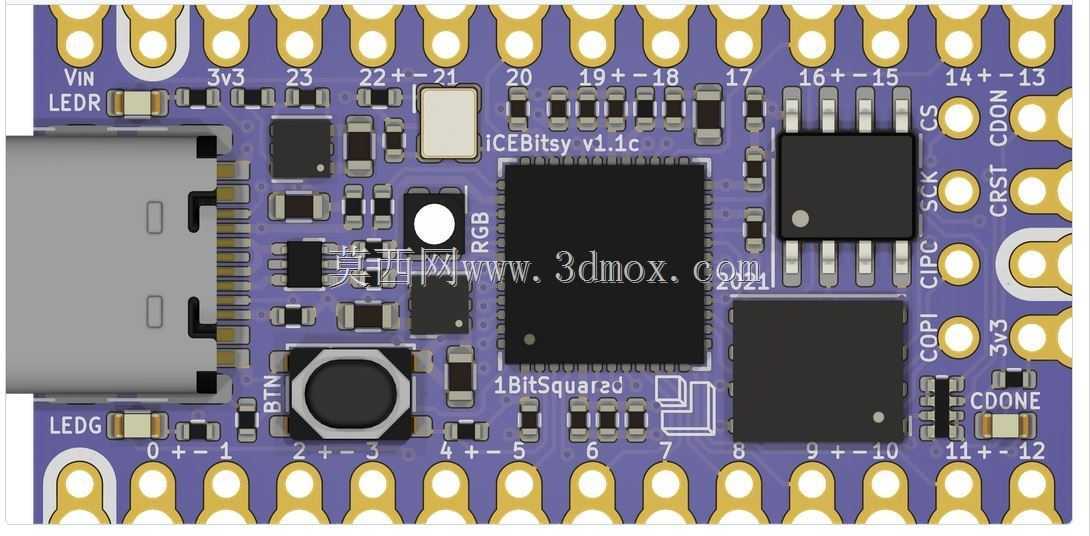

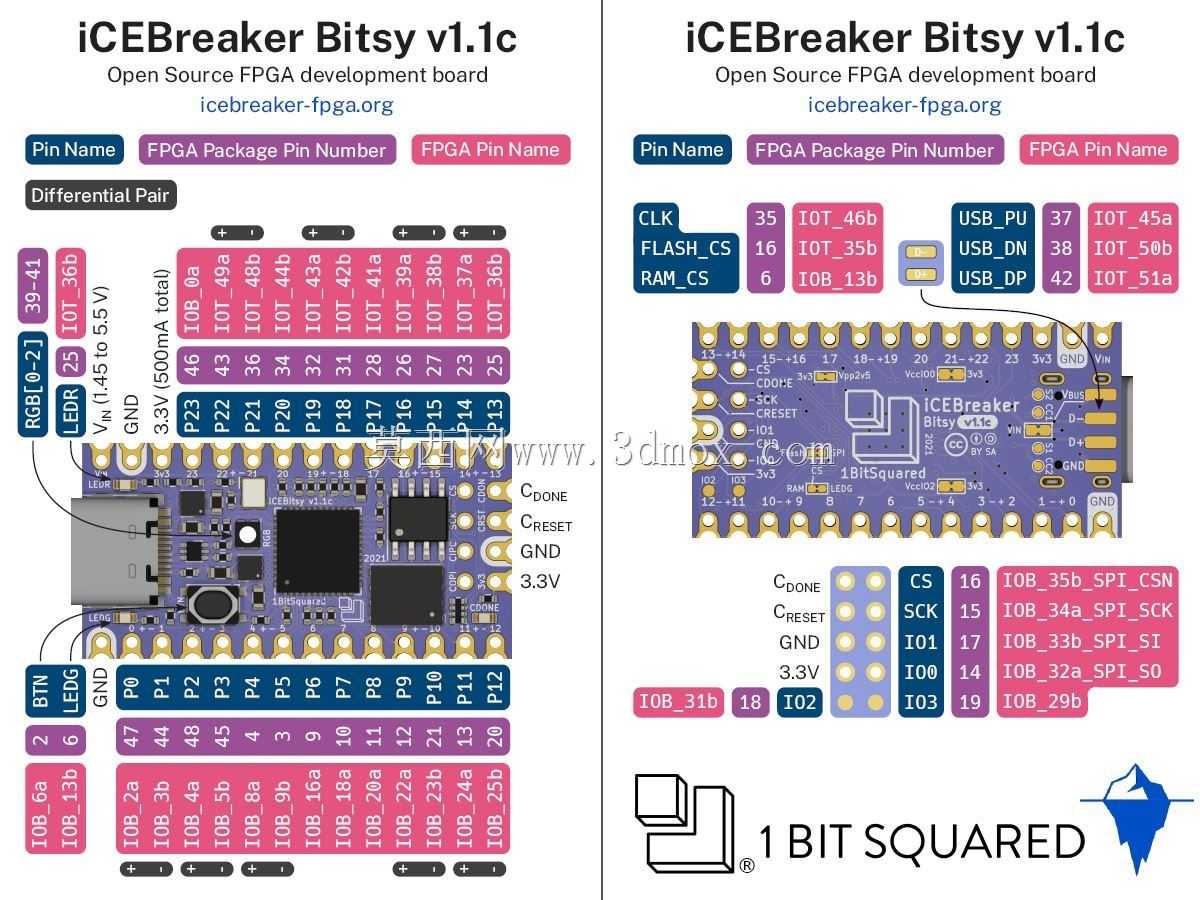

　　板上电源管理单元做了分区铺铜处理，数字电源与核心内核电源分离布线，有效降低高速逻辑运行时的电源纹波干扰，板载状态指示灯直接对应电源、配置完成、用户IO三个核心状态，调试时可快速判断模块运行工况。设计阶段针对板载元件的高度做了统一管控，接口侧Type-C连接器高度与核心芯片、存储芯片的最高高度差控制在2mm以内，板对板叠装时不会出现元件干涉问题，背面无突出元件，可直接贴合散热片或金属载板安装，适配密闭外壳内的集成安装需求。模块的IO引脚全部引出至板边焊盘，每个电源引脚都搭配了就近的去耦电容，高速时钟引脚做了等长布线处理，可直接外接高速ADC、传感器等外设，无需额外做信号完整性修正即可稳定运行。在小型逻辑验证项目中，这款模块可直接作为核心控制板使用，省去了从原理图开始设计核心FPGA系统的重复工作，板载的非易失性存储芯片可直接固化配置程序，上电即可自动加载逻辑，无需每次上电重新烧录，适配量产级小型设备的核心控制需求。
