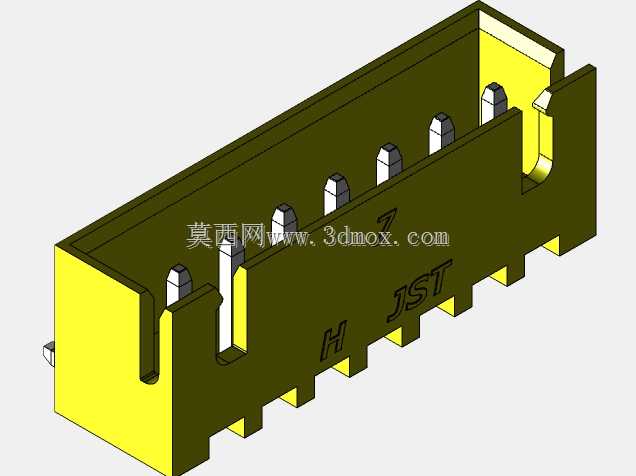

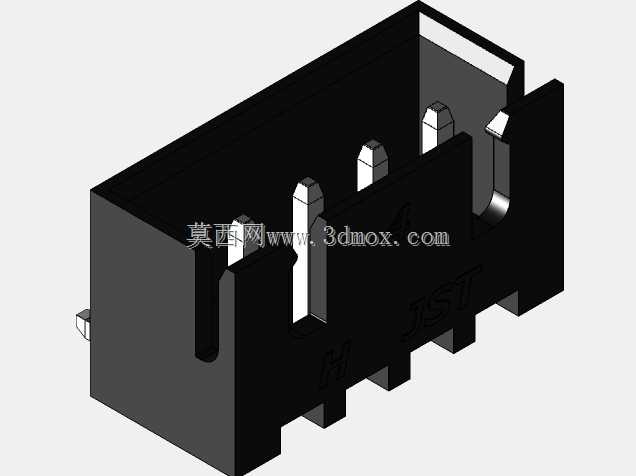

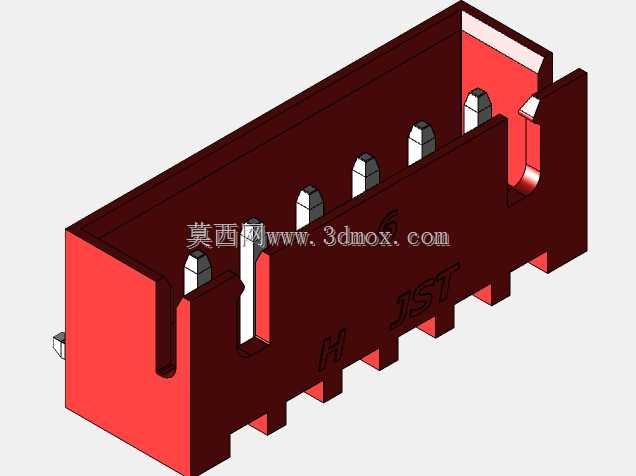

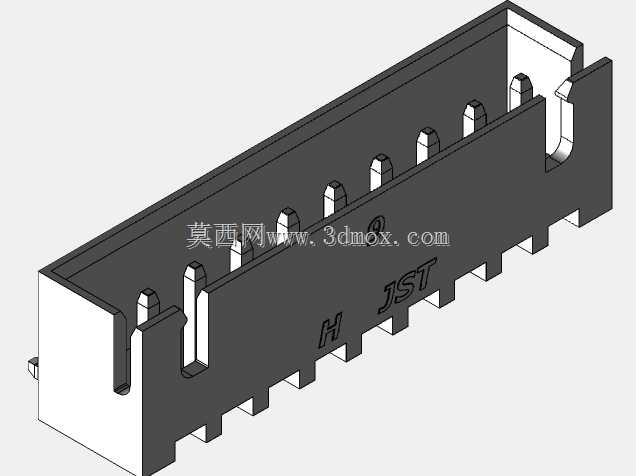

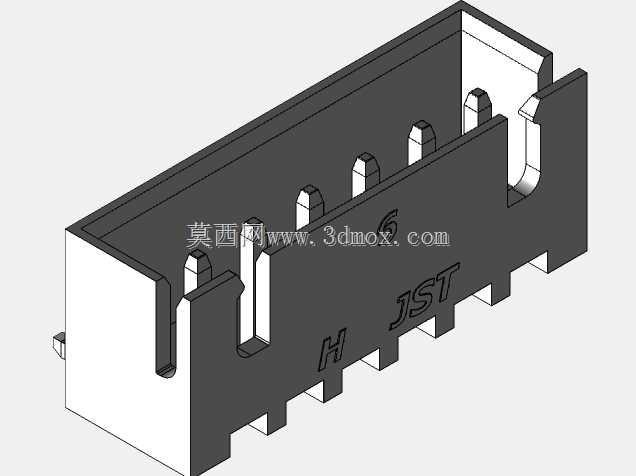

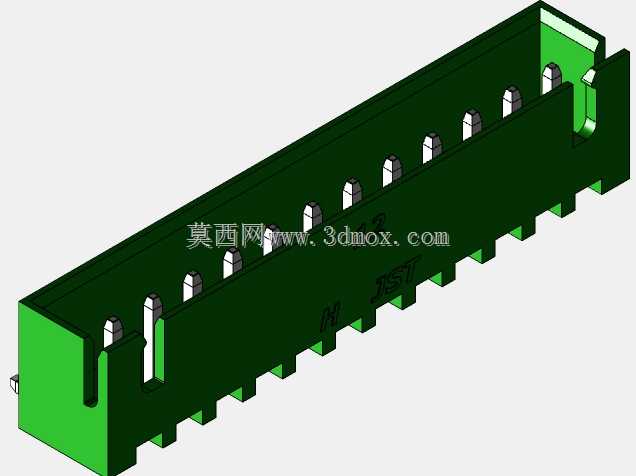

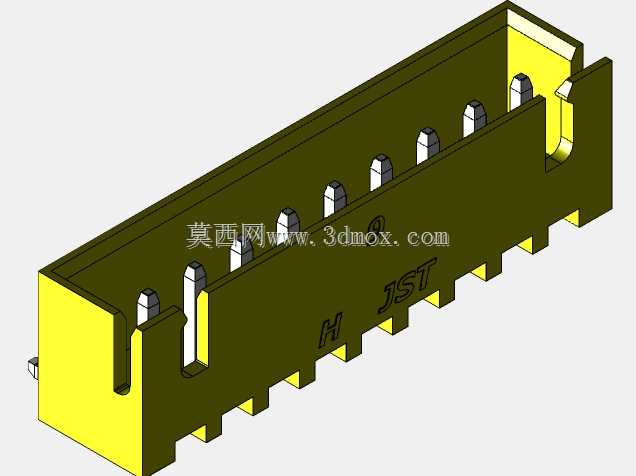

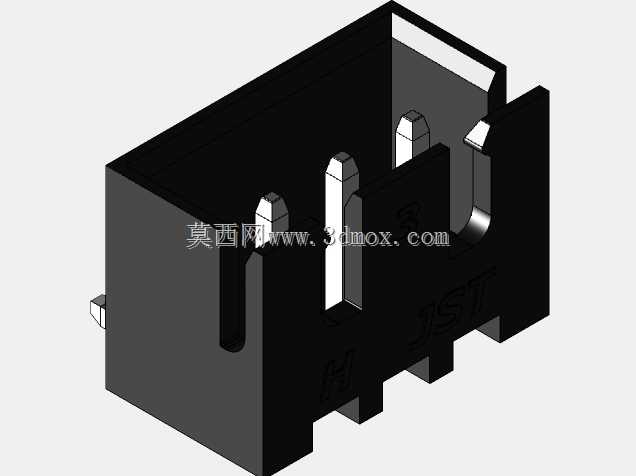

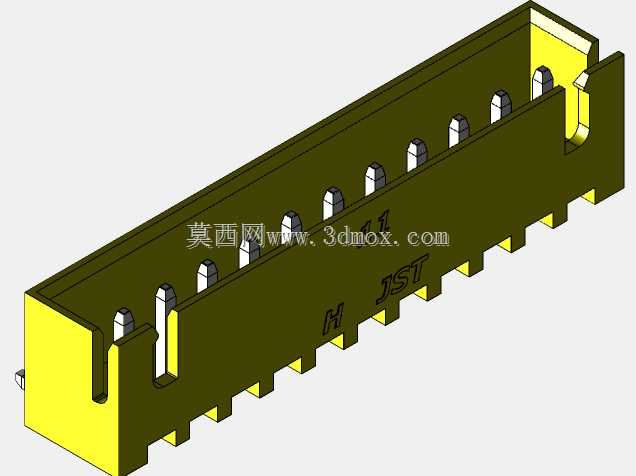

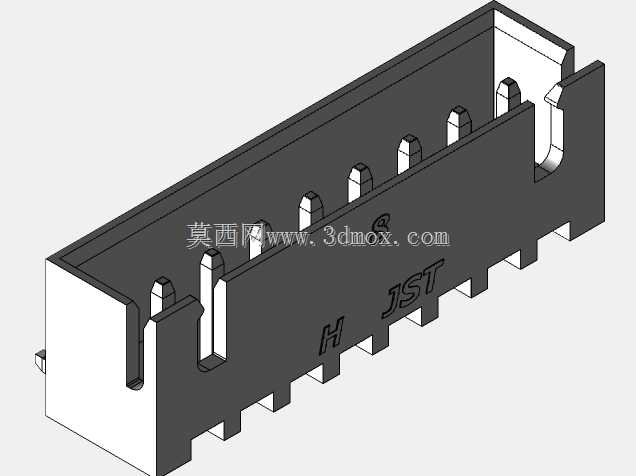

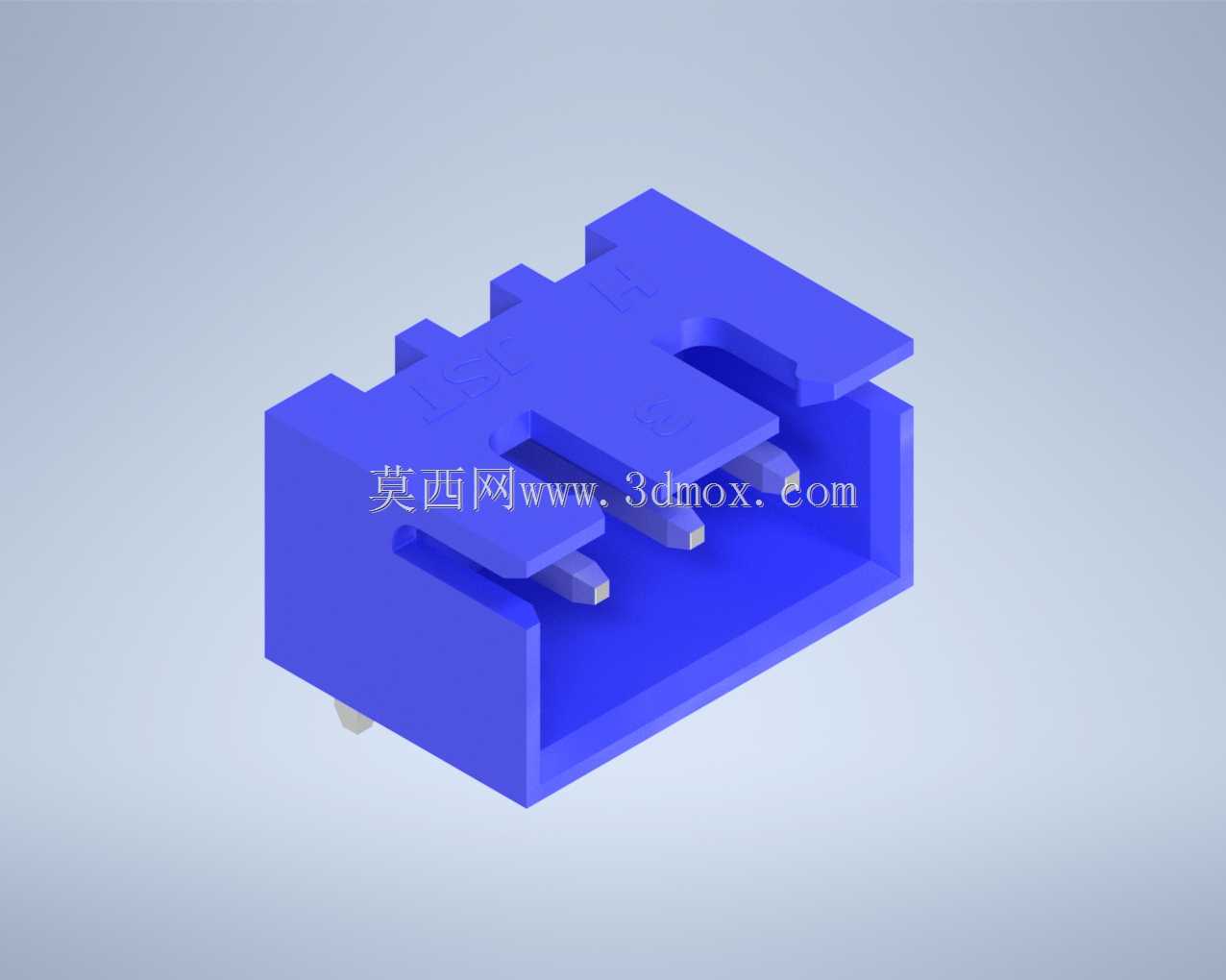

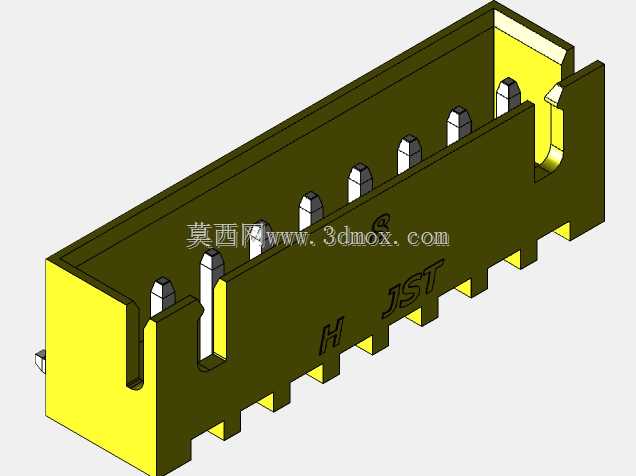

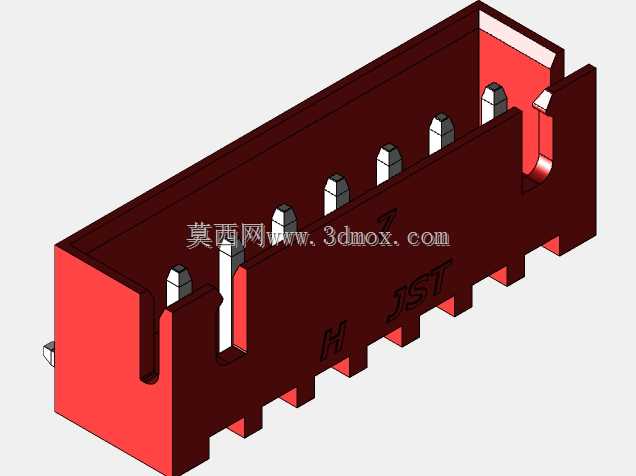

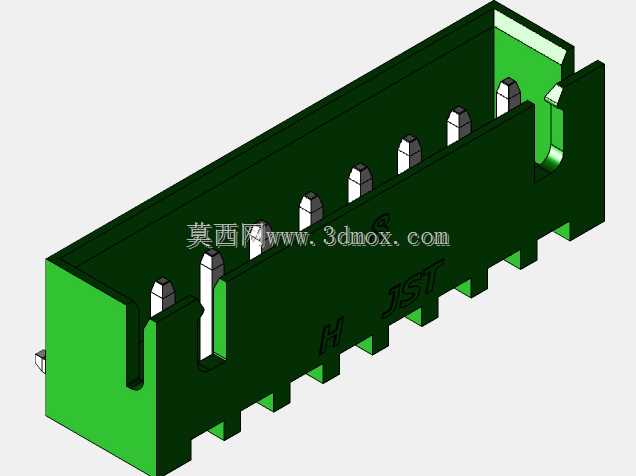

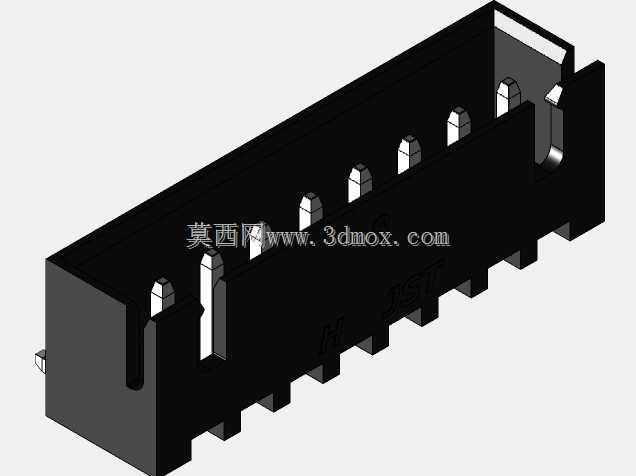

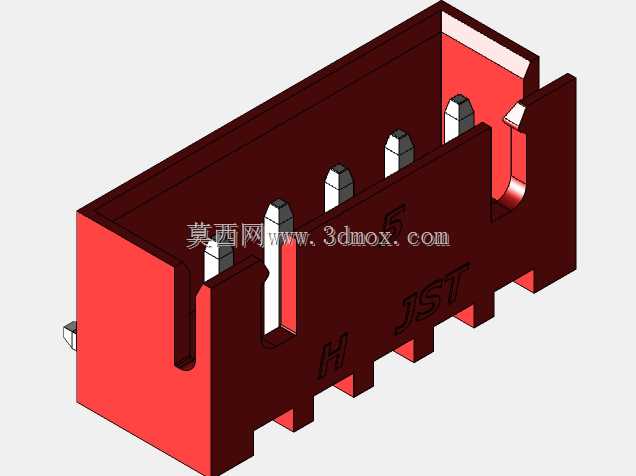

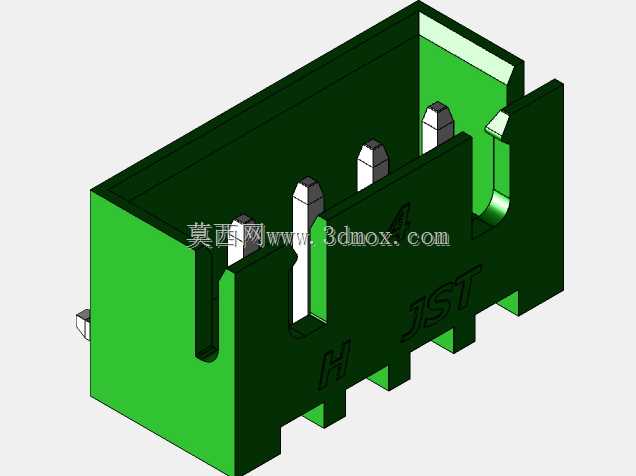

多色弯针JST XH 90度板端连接器

　　这款90度弯插结构的XH系列连接器，是电子设备内部板对线连接场景里应用极广的基础互联元件，日常在消费电子控制板、小型工控驱动板、家电主控模块、DIY电子制作项目里都能见到它的身影，核心作用是实现导线与PCB板的可靠电气连通，同时兼顾装配效率与连接稳定性。

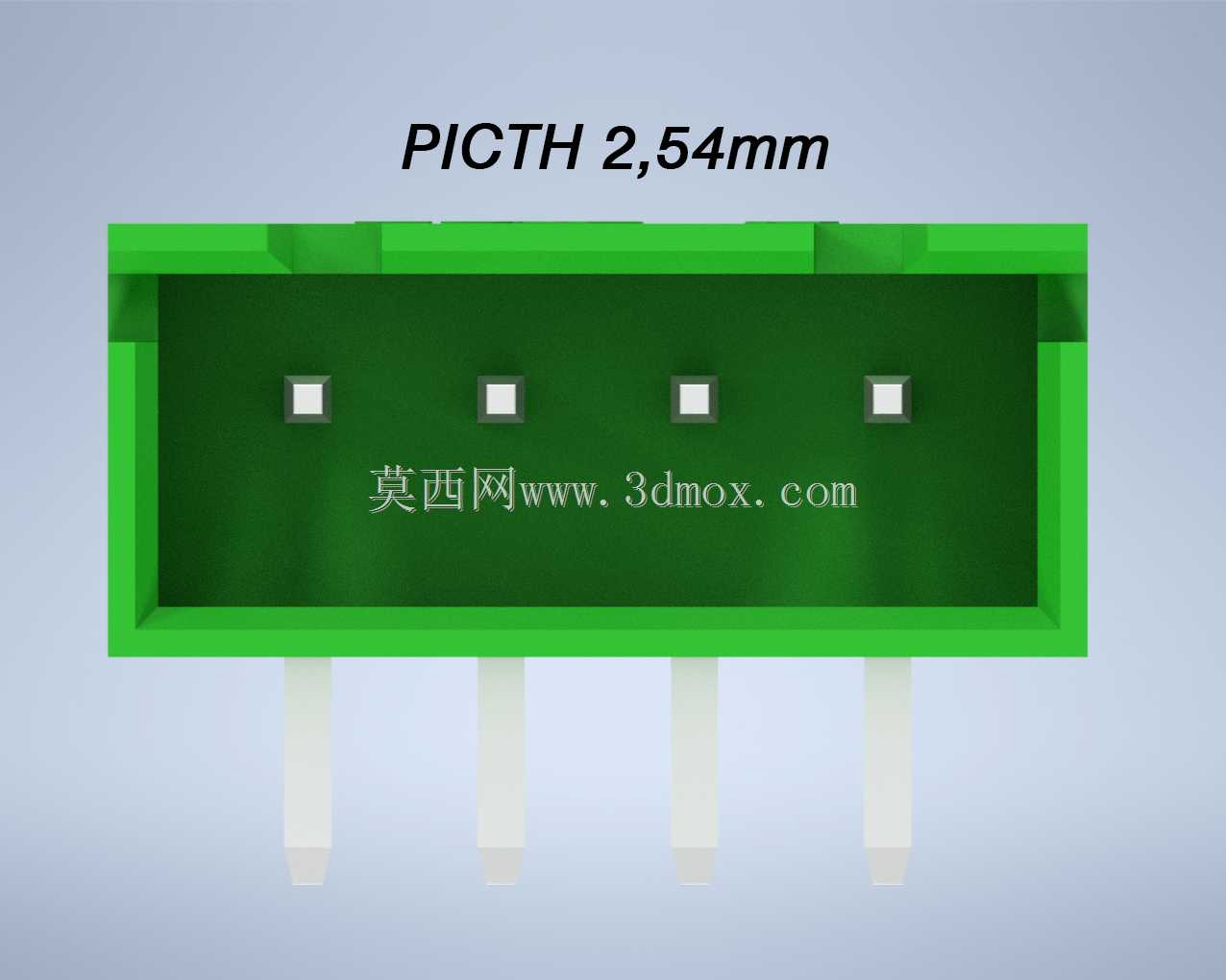

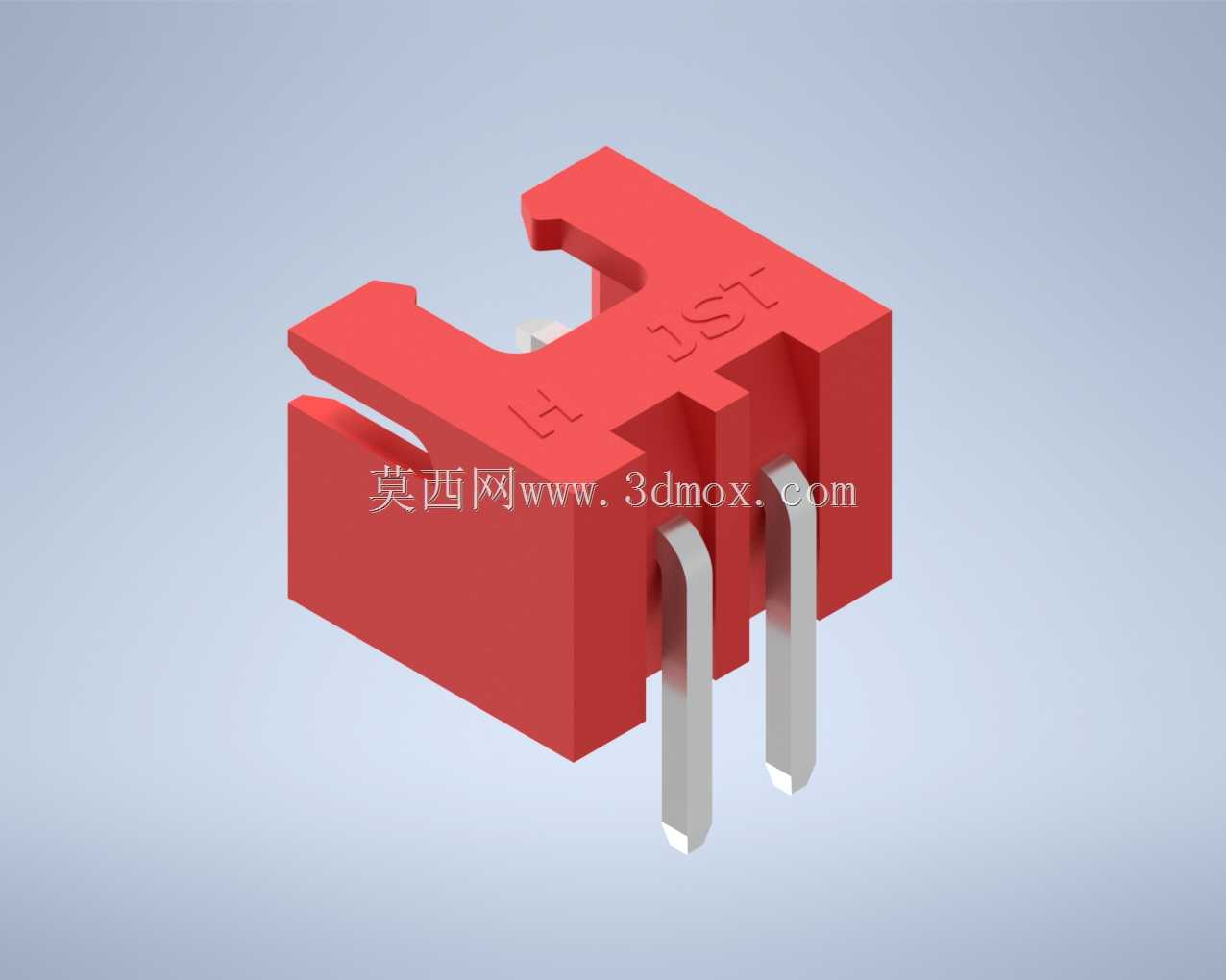

　　从设计逻辑来看，90度弯针的结构选型，主要是为了适配设备内部竖向空间局促的安装场景——直针连接器插线后导线会垂直于PCB板面延伸，会占用较多板上竖向空间，而弯针结构的插线方向与PCB板面平行，能大幅压缩板上高度方向的安装边界，很适合薄型设备、内部堆叠紧凑的电控模组使用。该系列连接器的针脚间距严格遵循2.54mm的行业通用标准，这个尺寸和常规2.54mm排针排母间距完全匹配，也适配市面上绝大多数通用接插件的配接尺寸，互换性极强。

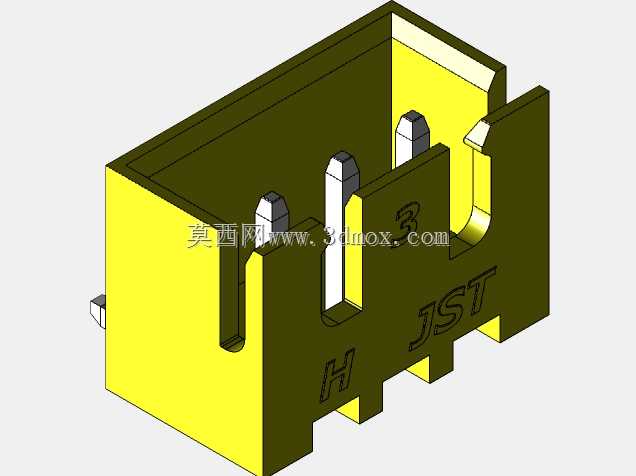

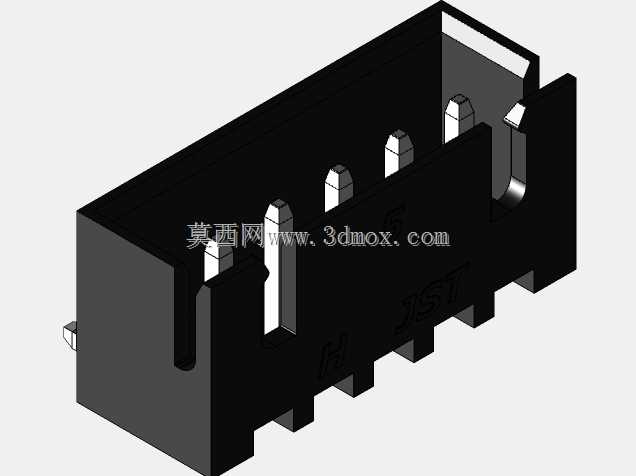

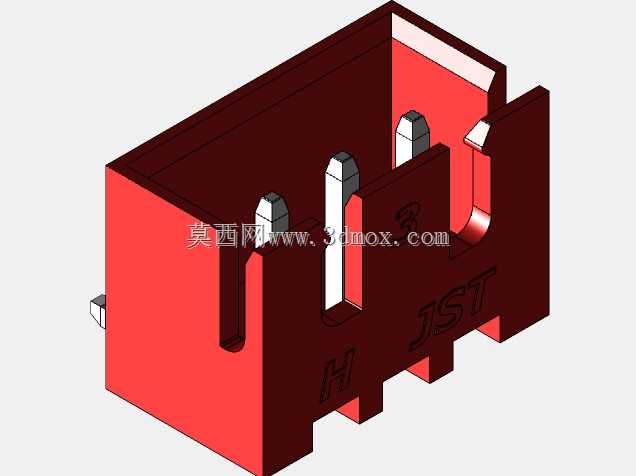

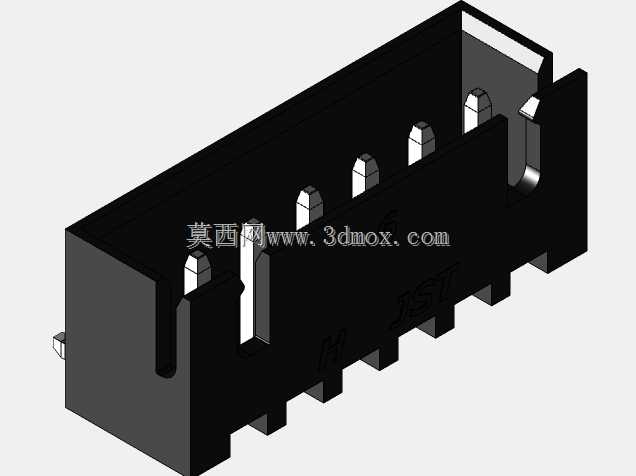

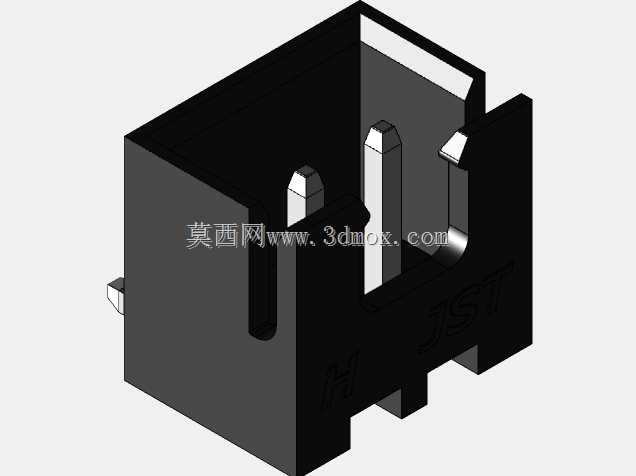

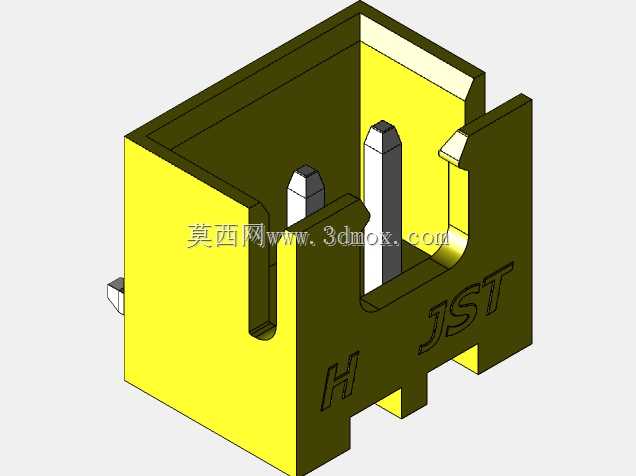

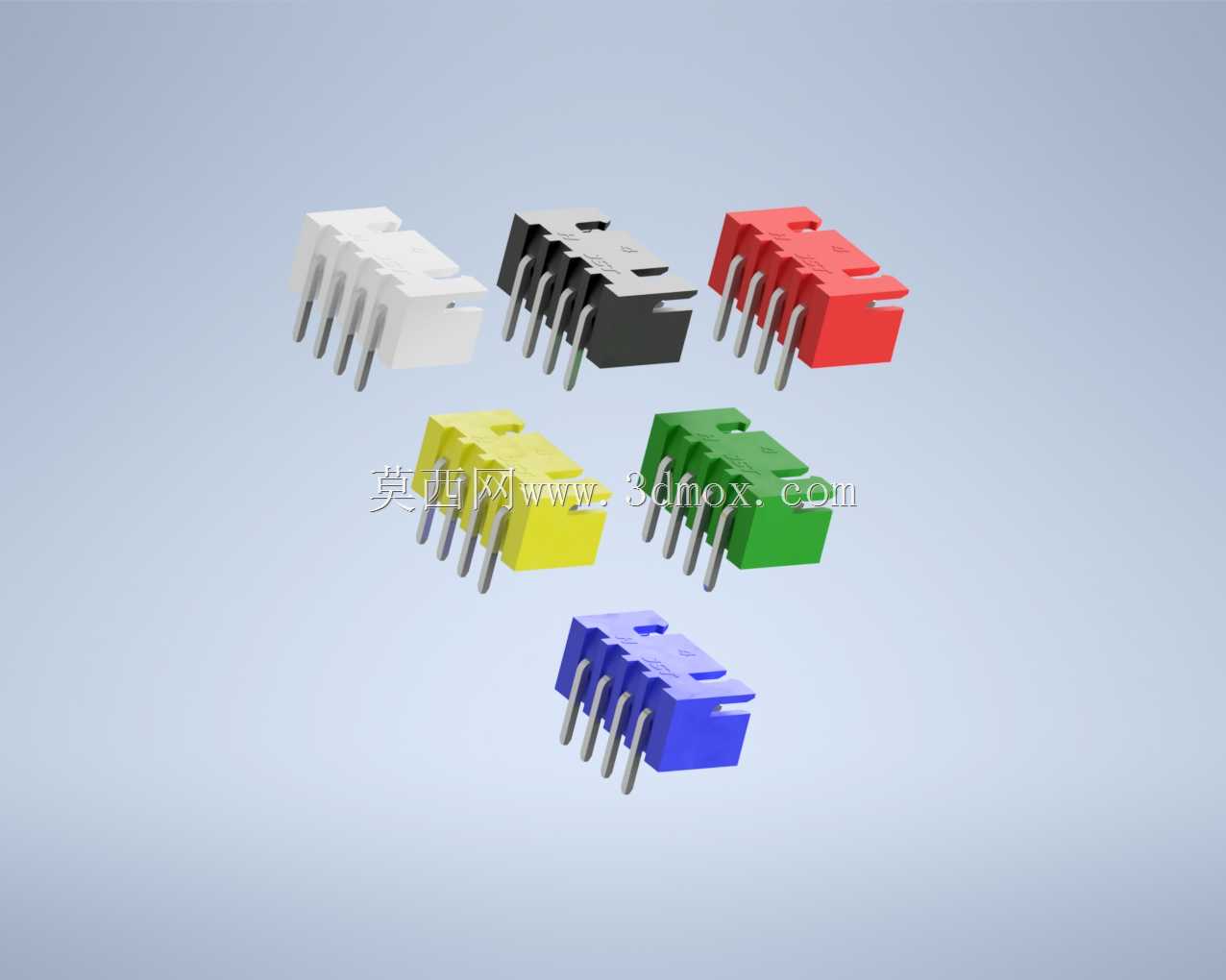

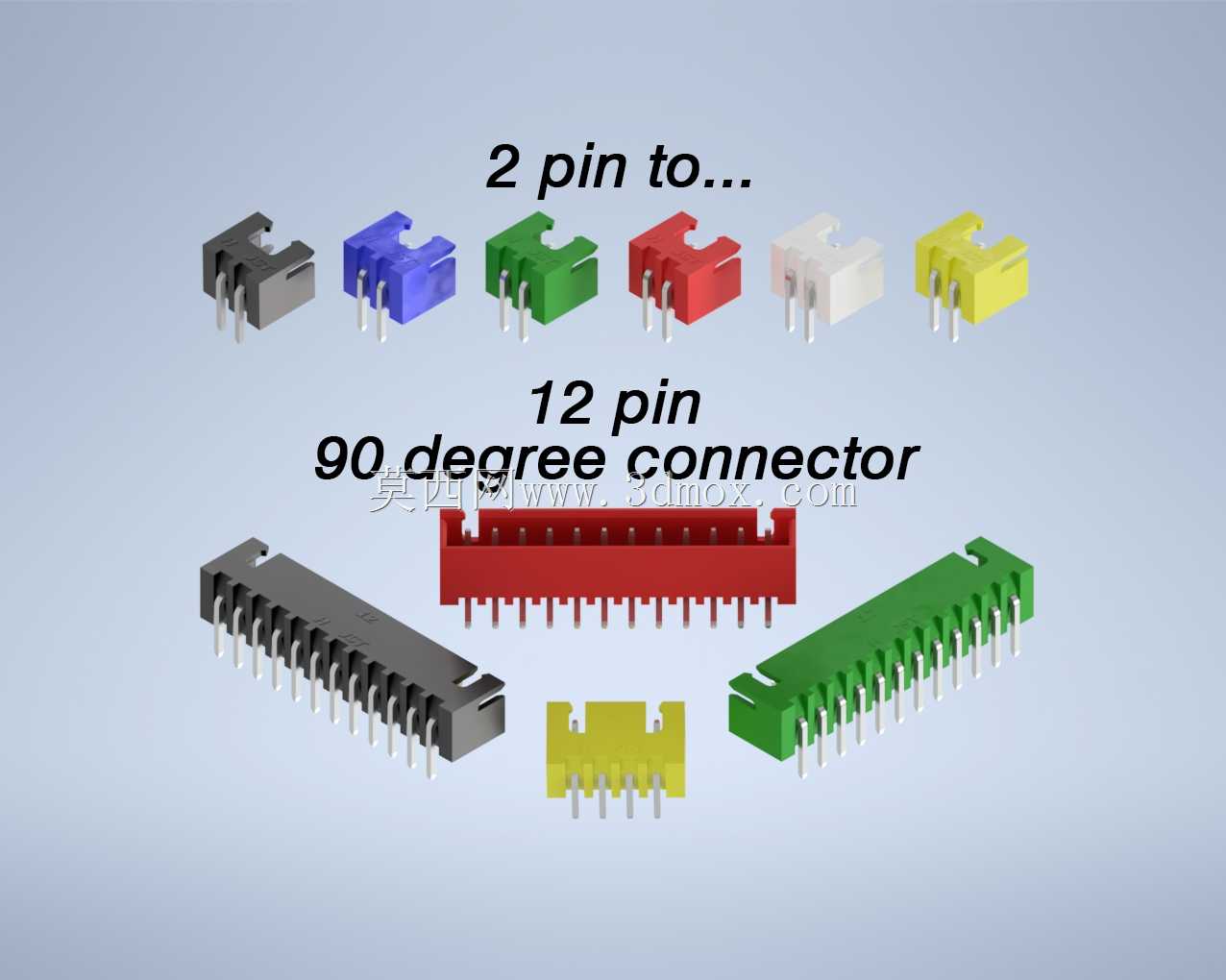

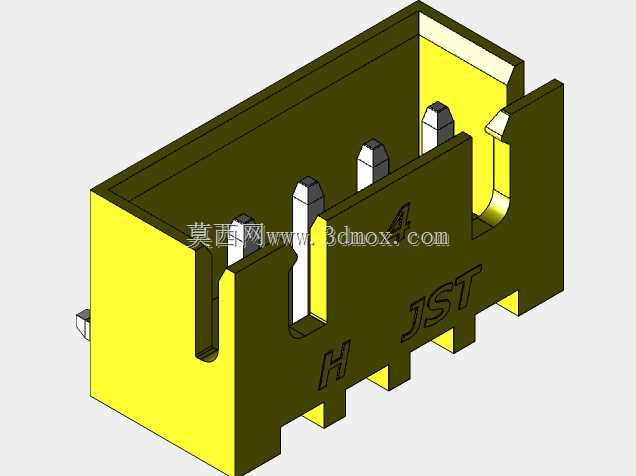

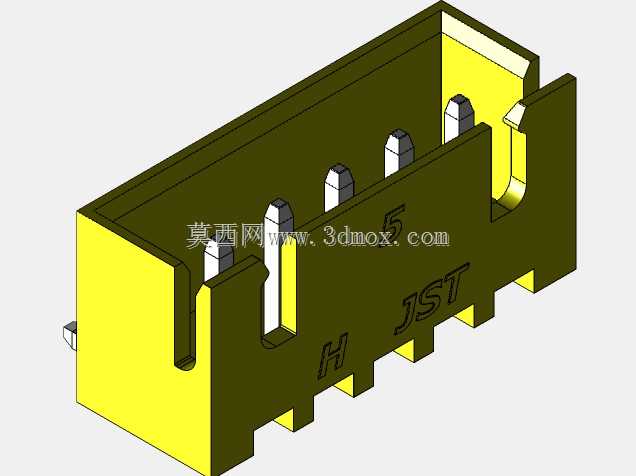

　　针脚规格覆盖2Pin到12Pin的常用引脚数，能适配不同回路数的信号传输、小电流供电场景，不管是简单的两针电源输入，还是多针的信号采集线路连接，都能找到对应规格的型号直接选用。不同颜色的塑壳设计，并非单纯的外观区分，在实际装配作业中，工程人员通常会用不同颜色对应不同功能的线路，比如红色对应电源正极、黑色对应接地、其他颜色对应信号回路，能大幅降低生产装配、后期检修时的错插概率，提升产线作业效率，也方便后续维护时快速识别线路功能。

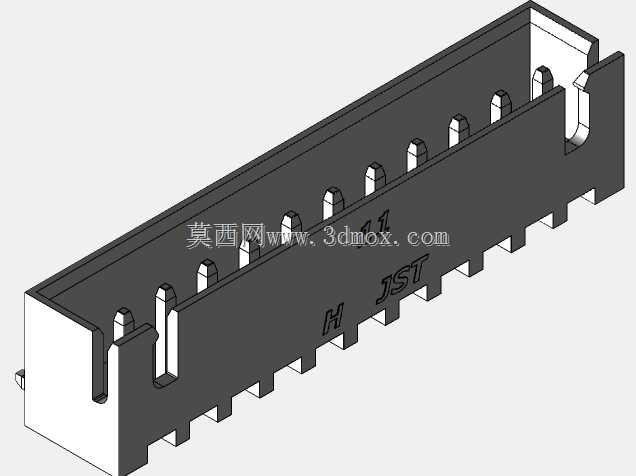

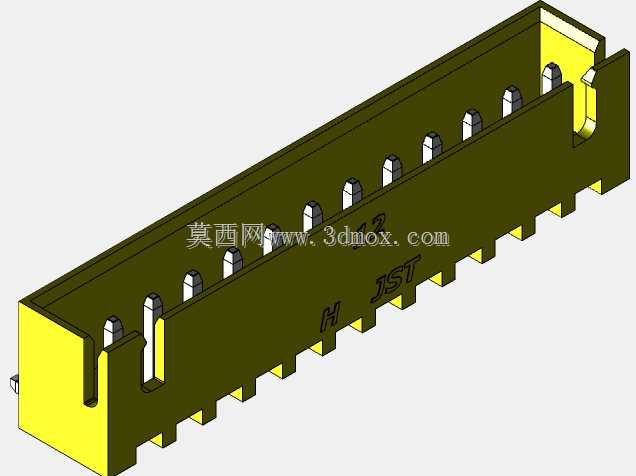

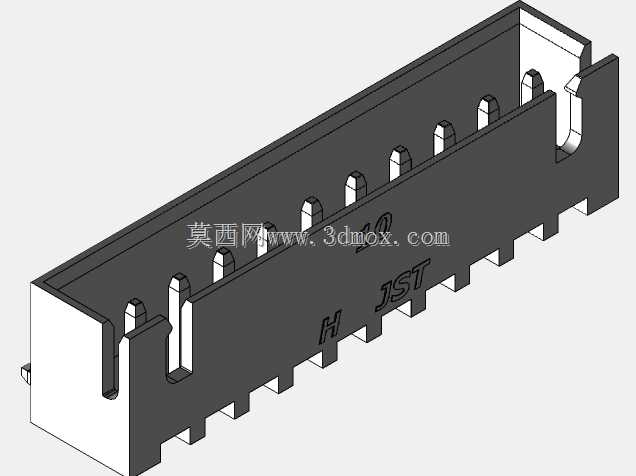

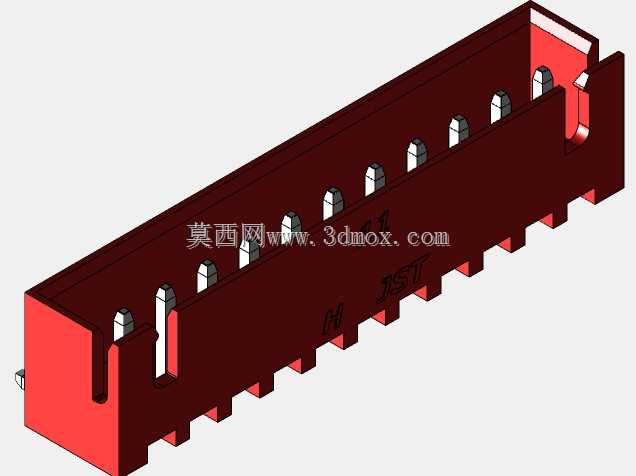

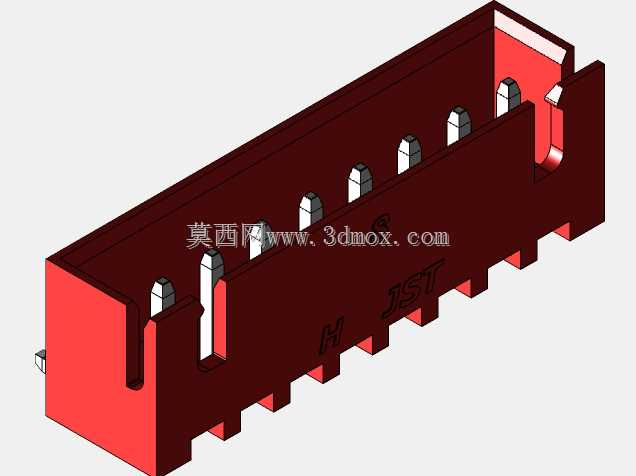

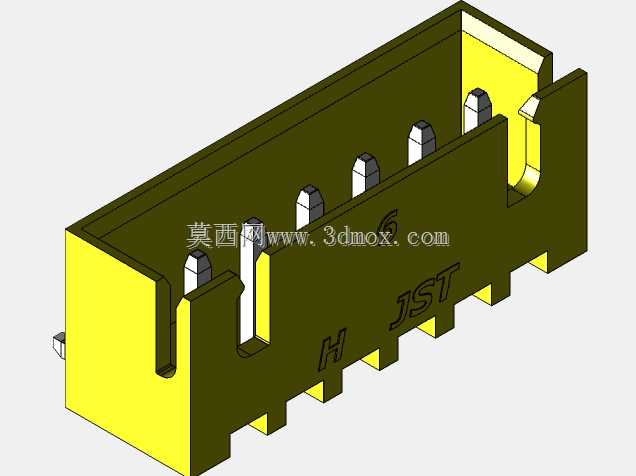

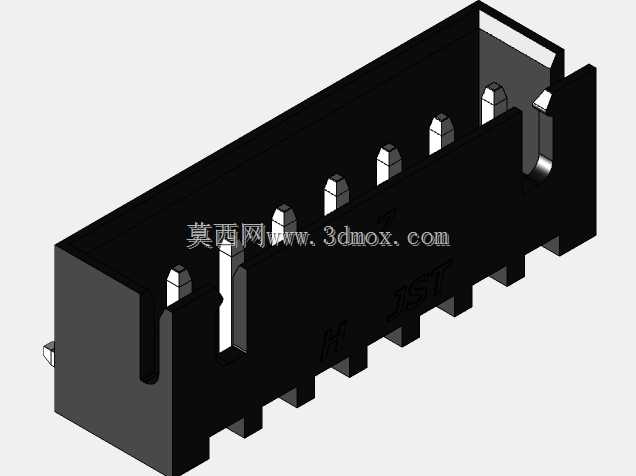

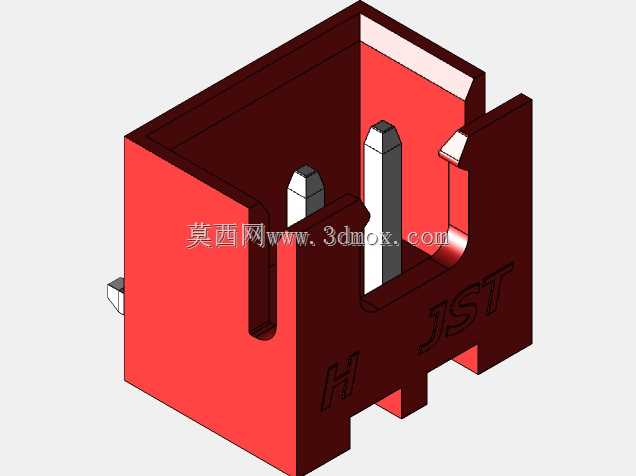

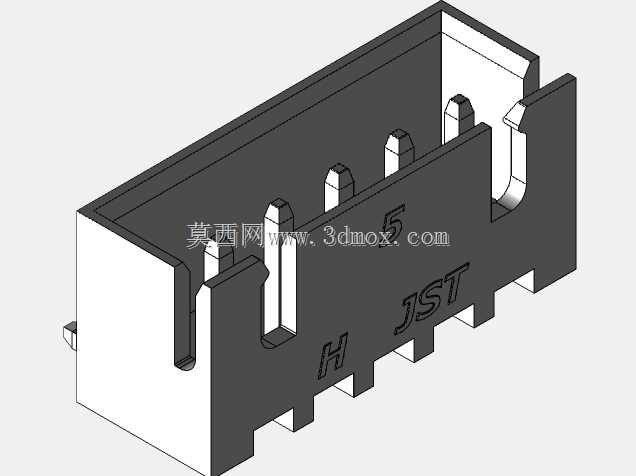

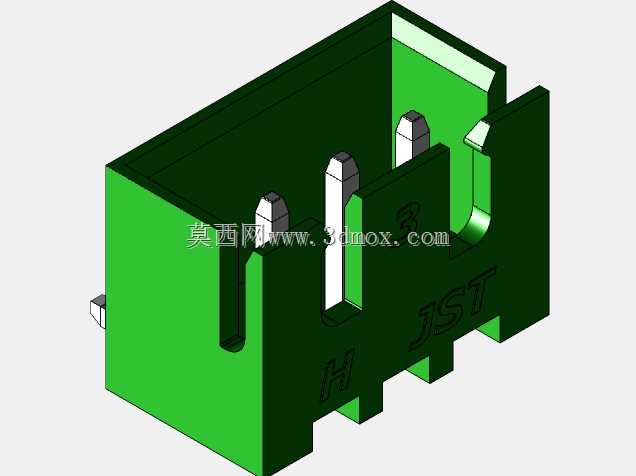

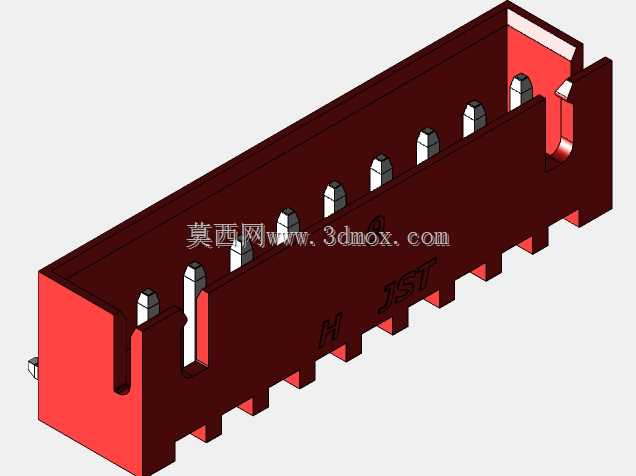

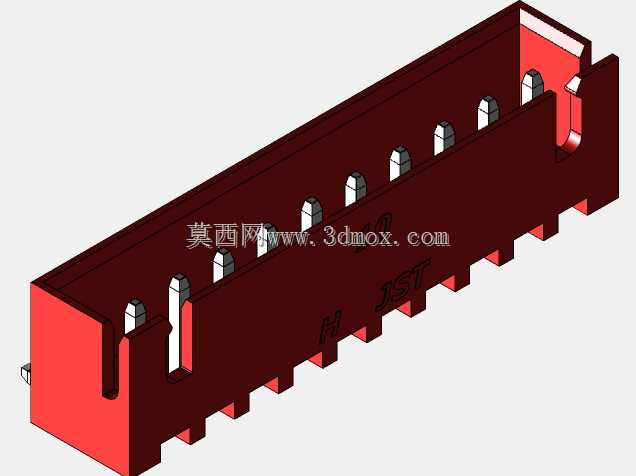

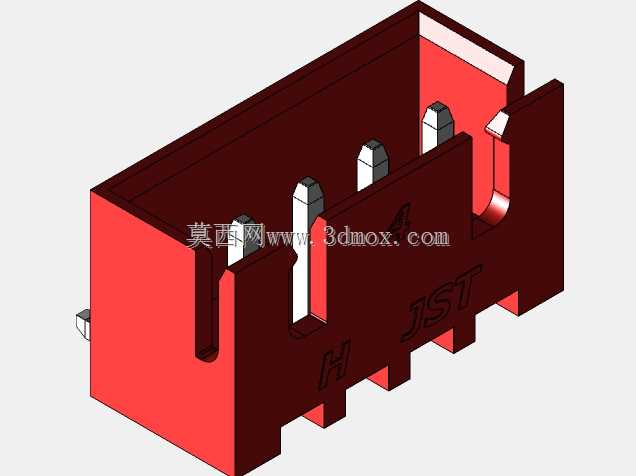

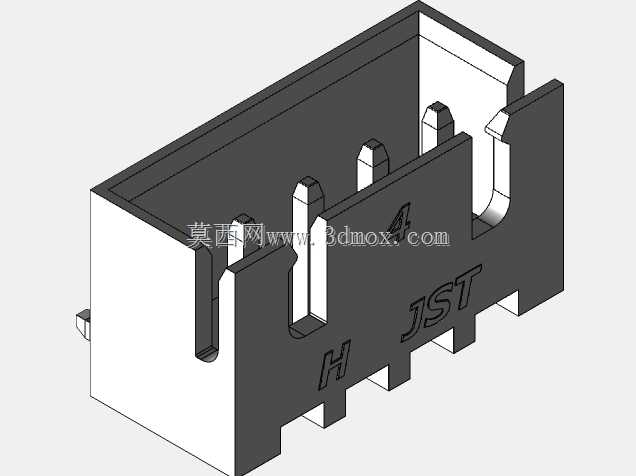

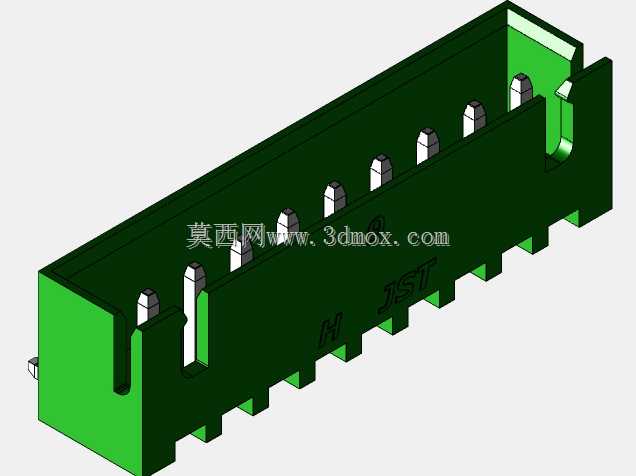

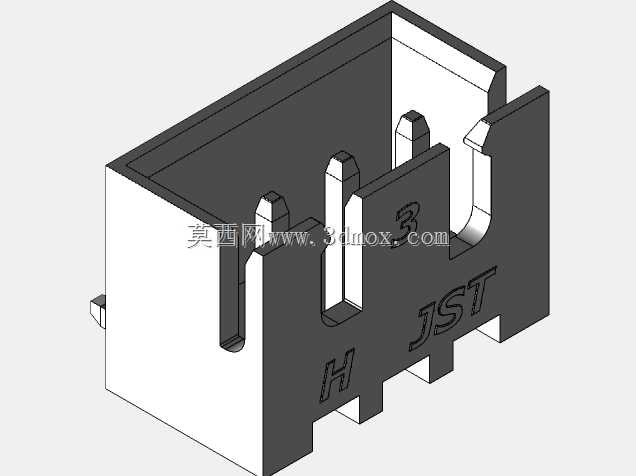

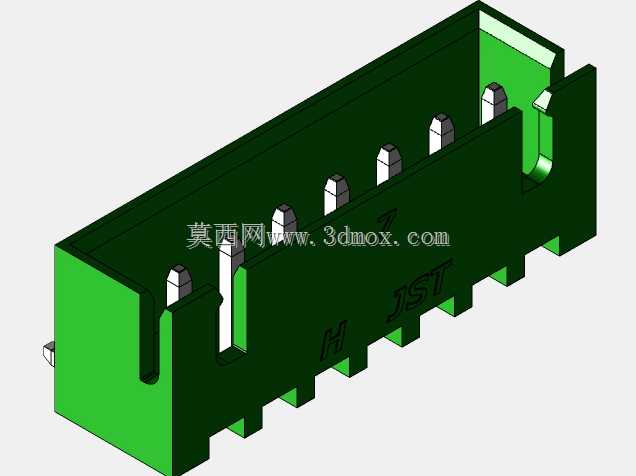

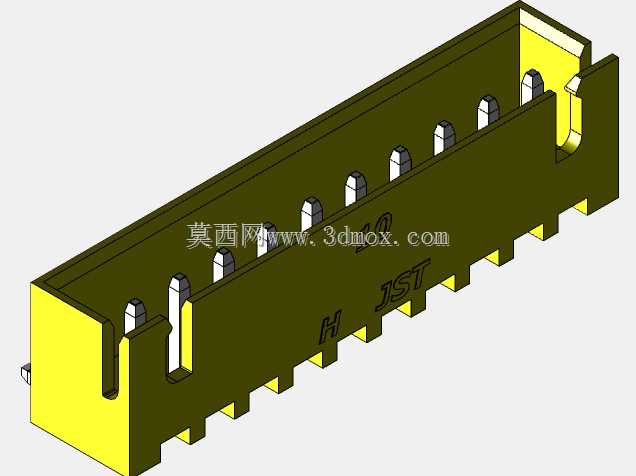

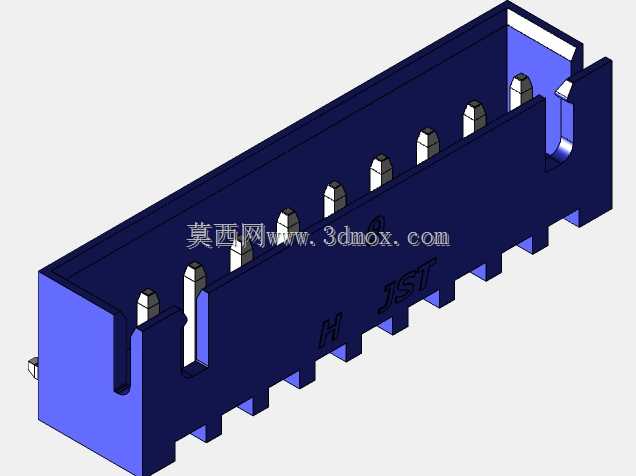

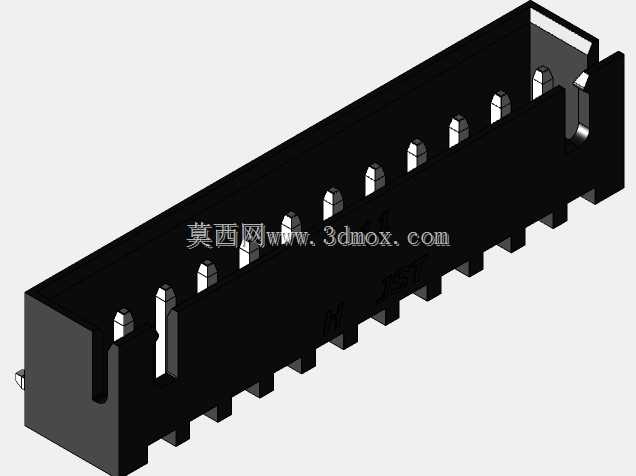

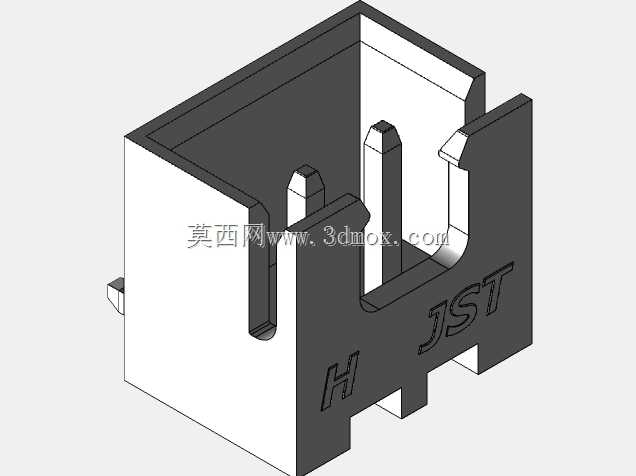

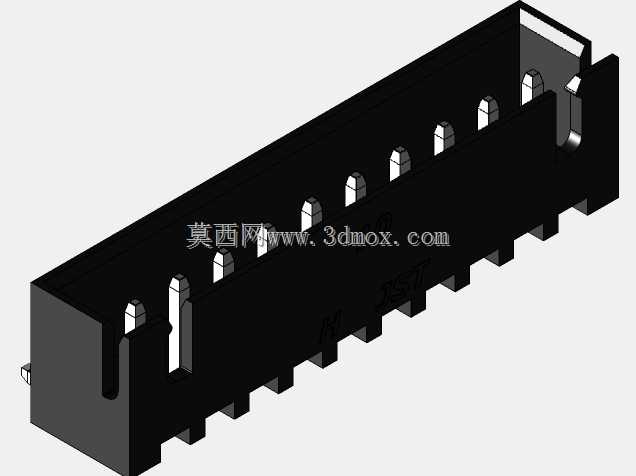

　　建模过程中，对插合面的卡扣结构做了精准还原，该结构是XH系列连接器的核心防脱设计，公母对插到位后卡扣会自动卡合，能避免设备运输、运行过程中受震动出现接插件松脱的问题，保障电气连接的可靠性。弯针的折弯角度、插针伸出PCB板面的焊接长度都按照行业通用加工公差做了还原，焊盘适配常规0.8mm孔径的PCB安装孔，设计人员在进行PCB Layout时，可以直接调用该模型进行布局，能精准校核连接器与周边元件的安全间隙，避免出现安装干涉、插线空间不足的问题。塑壳的导向槽结构也做了细节还原，公头对插时只能沿唯一方向插入，能从结构上杜绝反插风险，避免反插造成的线路短路、元件烧毁问题。

　　从安装边界来看，该系列连接器贴板安装后，板面以上的整体高度控制在极低范围，插线后导线沿板面平行延伸，不会和上方的壳体、其他堆叠板件产生干涉，对于内部空间紧张的紧凑型设备设计来说，这类弯针连接器是板对线连接的优选方案。插针的导电部分采用铜质基材的常规设计建模，塑壳部分采用耐高温绝缘塑料的结构特征，完全符合波峰焊、回流焊的生产工艺要求，能适配常规电子加工厂的批量焊接工序，不需要额外调整生产工艺参数。
