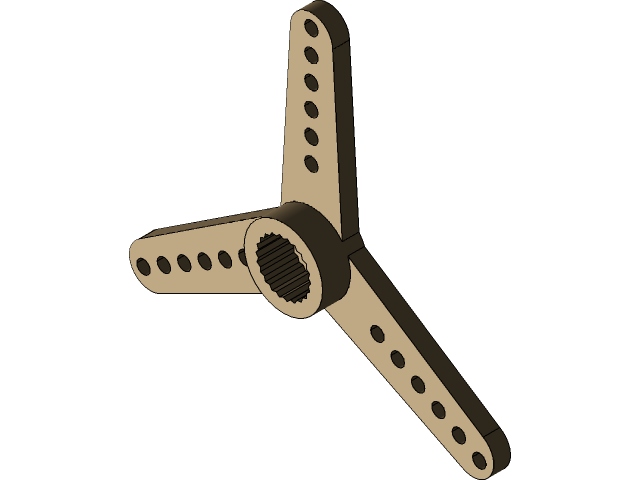

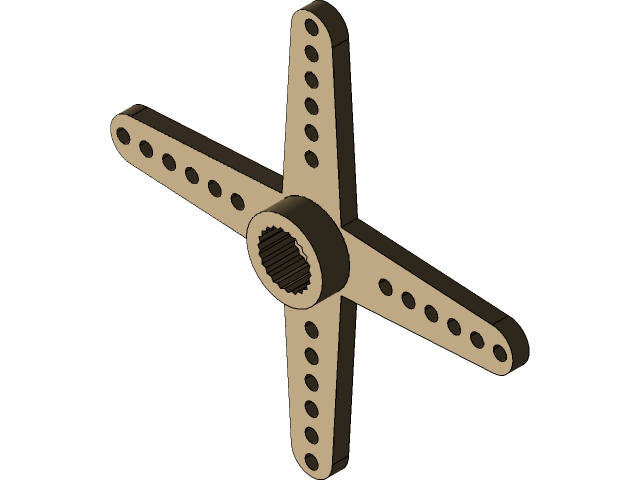

SG90伺服电机配套驱动摇臂结构

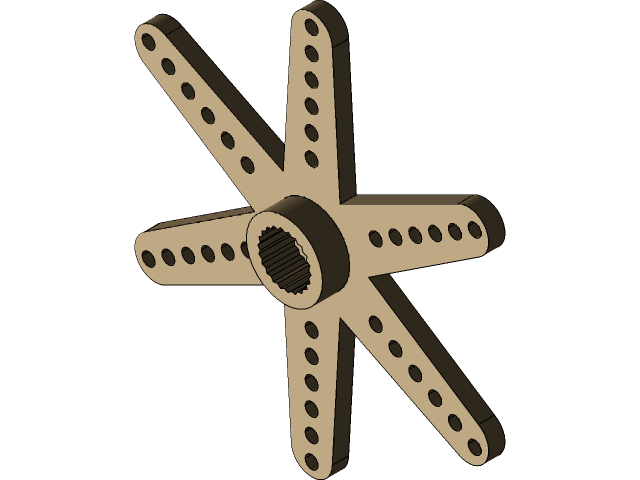

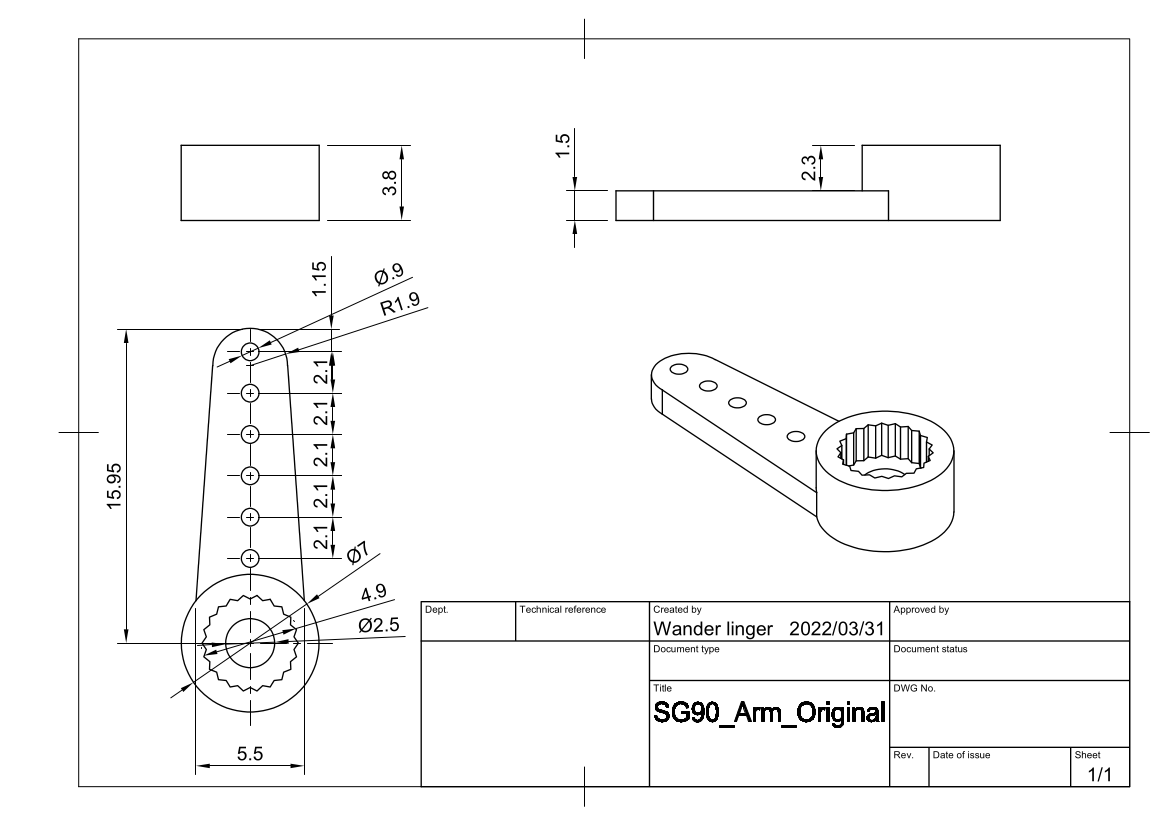

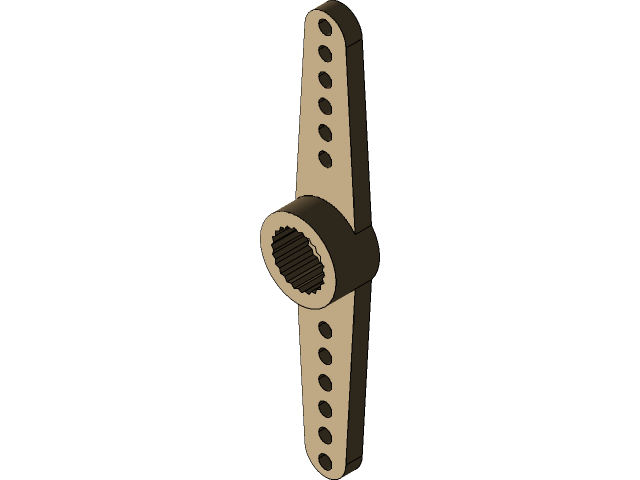

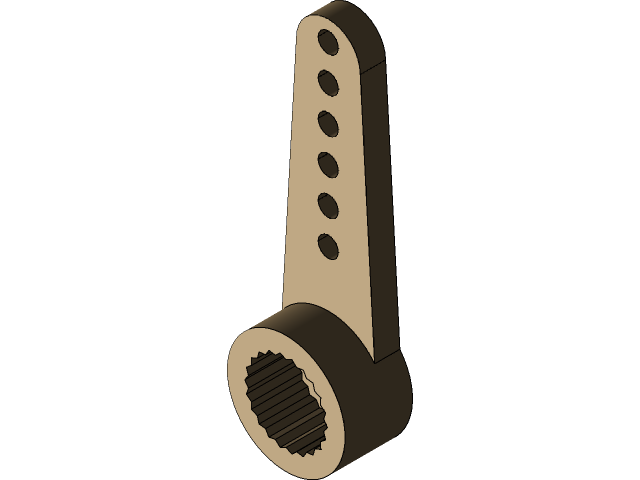

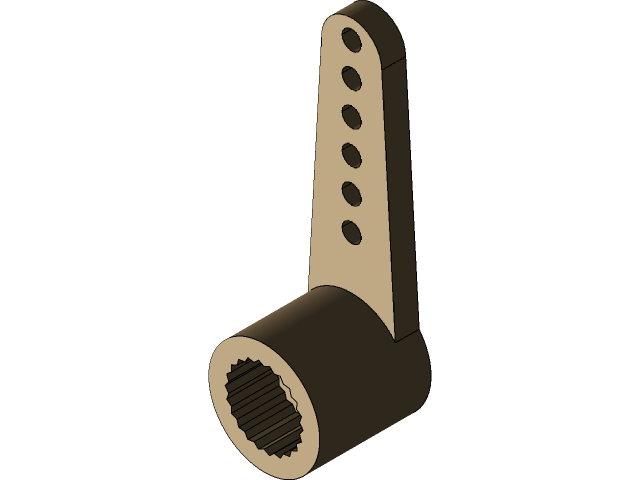

　　这套SG90伺服电机配套的摇臂结构，是小型舵机执行端的核心传动连接件，在桌面级小型自动化装置、航模舵面控制、教育类机械臂实训平台、智能门锁锁舌驱动、小型云台俯仰转向机构里都有极高的应用频次。很多刚接触小型传动结构设计的工程师容易忽略舵机摇臂的匹配精度问题，实际装配时，摇臂与舵机输出轴的花键配合公差直接决定了传动回程误差的大小，这套结构在设计时针对SG90的20齿标准输出花键做了适配，齿侧间隙控制在0.02mm以内，避免正反转切换时出现空程丢步的问题。从安装边界来看，摇臂的安装孔位完全匹配SG90舵机顶部的输出轴定位基准，摇臂的回转半径覆盖了常用的10mm到25mm安装区间，设计时特意在摇臂不同半径位置预留了标准M2螺纹安装孔，

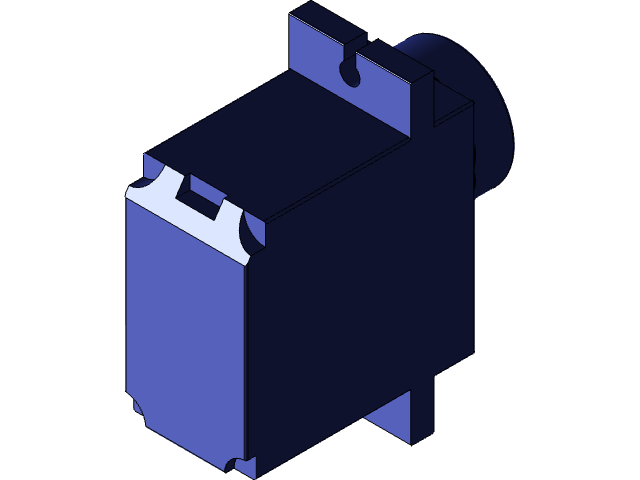

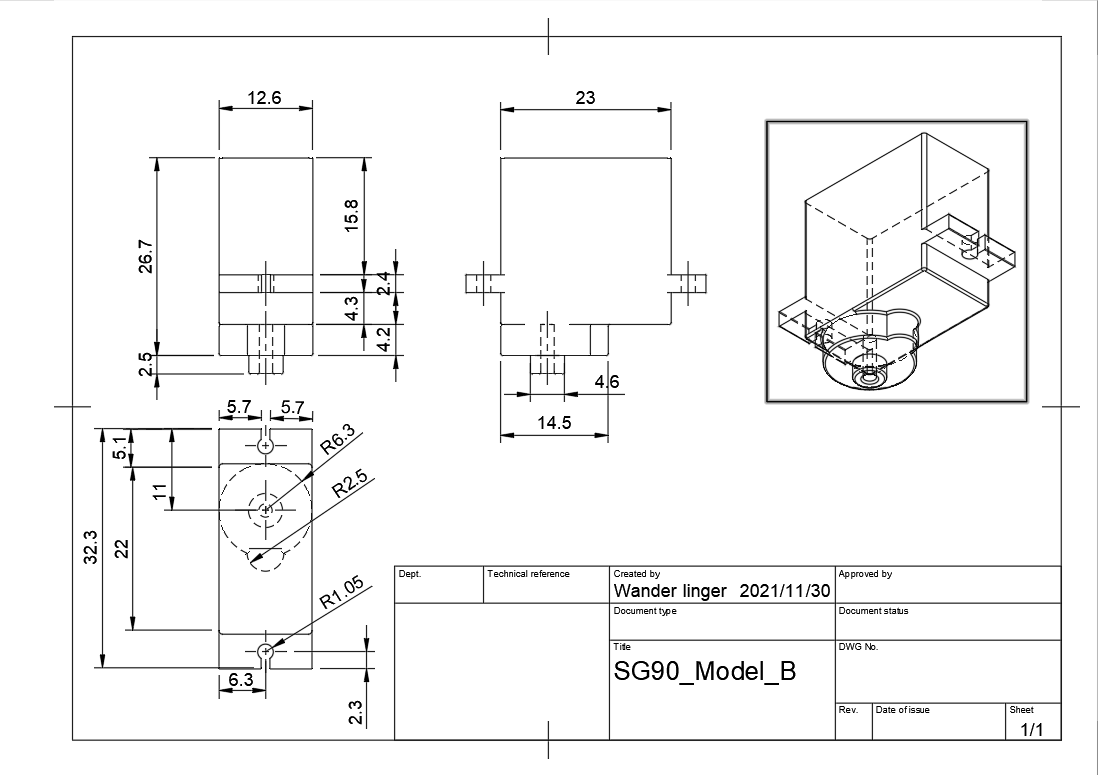

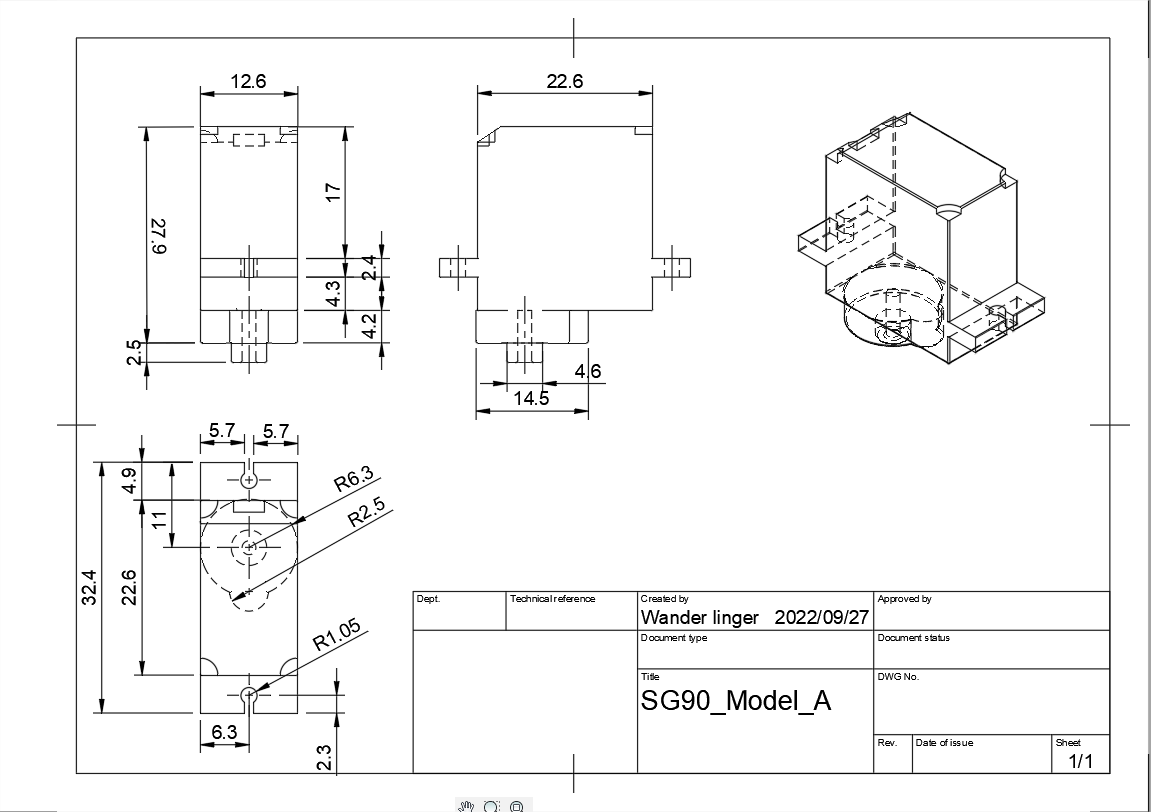

　　方便不同行程需求的连杆结构直接固定，不需要二次打孔加工，能减少装配时的对位工作量。从功能特性上看，摇臂作为舵机扭矩输出的直接承接部件，结构上做了等强度优化，在靠近输出轴的受力集中区域做了局部加厚处理，而远离轴心的区域做了减重开槽，既保证传递1.8kg·cm额定扭矩时不会出现结构形变，又能降低运动端的转动惯量，提升舵机的响应速度，避免启动瞬间因为惯量过大导致舵机过流堵转。实际选型应用时，这套摇臂结构可以直接适配标准SG90系列9g舵机，不需要额外修改安装基准，在做小型物料分拣拨杆、摄像头云台转向支架、航模副翼控制连杆的时候，能直接套用这套结构的安装尺寸，不用从零开始绘制花键配合结构，大幅缩短结构设计的周期。

　　设计过程中还考虑了3D打印加工的工艺适配性，所有受力面的拔模斜度控制在1度以内，打印层厚设置0.15mm时就能保证花键齿形的完整度，不会因为打印精度不足导致装配时出现齿形错位、安装过松或者过紧的问题，同时摇臂的边缘都做了R0.5的圆角处理，避免装配调试时锐边划伤，也能减少应力集中导致的摇臂断裂问题。在做小型自动化设备的末端执行结构时，这套摇臂可以搭配不同长度的连杆，实现0到180度范围内的角度传动，能满足绝大多数小型往复摆动机构的行程需求，不需要额外设计减速转换结构，直接将舵机的转动输出传递到执行端。
