Nema23行星齿轮减速步进电机结构

　　这款Nema23规格的行星齿轮步进电机，在桌面级数控设备、小型自动化输送工位、3D打印传动模组、实验室精密位移平台这类对输出扭矩与安装空间有双重要求的场景中适配度极高。不同于普通开环步进电机直驱的传动形式，集成行星减速结构的设计，能够在不扩大电机径向安装尺寸的前提下，将步进电机的原生输出扭矩按减速比放大，同时抵消部分步进电机低速运行时的低频振动问题，让末端执行件的运行平稳性更符合精密传动的需求。

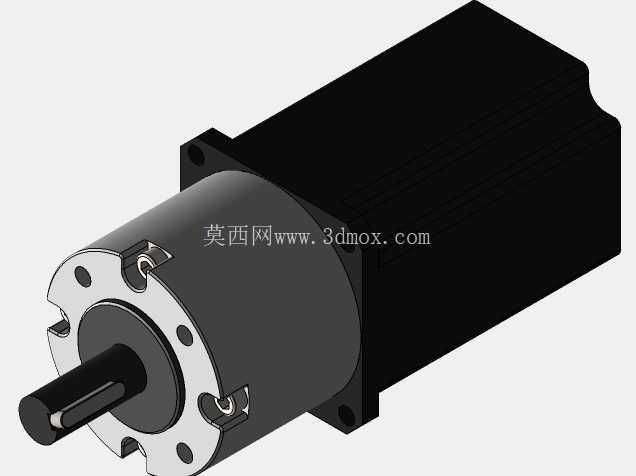

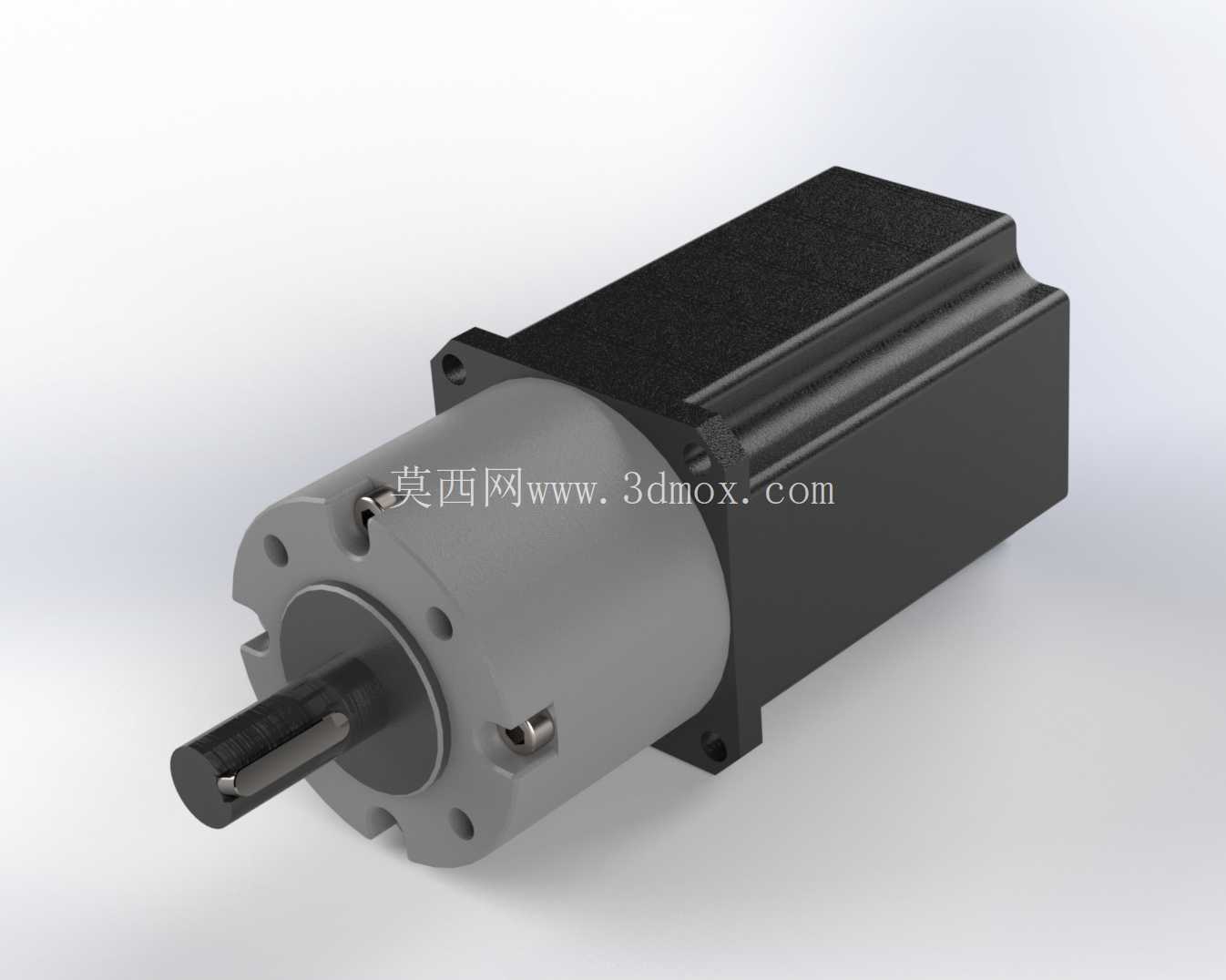

　　从结构设计逻辑来看，这款型号为23HS30-2804S-PG4的电机，本体部分沿用Nema23标准安装界面，安装孔位遵循57mm法兰的通用间距规范，安装孔为通孔设计，可直接适配市面上绝大多数标准57电机的安装支架、联轴器配套件，设备改造时无需重新加工安装位，能大幅缩短结构迭代的验证周期。前端集成的行星减速箱采用同轴式布局，太阳轮直接与电机转子轴过盈配合，省去了额外的联轴器连接环节，既压缩了整机的轴向总长度，也减少了传动链上的间隙累积，多组行星轮均匀分布在太阳轮与内齿圈之间，载荷被均匀分配到每个啮合齿面，相比单级齿轮传动能承受更大的径向负载，长时间运行下的齿面磨损也更均匀。

　　实际选型应用中，这类带行星减速的步进电机常被用于驱动小型传送带的主动辊、点胶设备的Z轴升降机构、小型雕刻机的旋转轴、自动拧螺丝机的进给模组，这些场景普遍不需要伺服电机级别的闭环精度，但对低速扭矩有明确要求，普通步进电机在低转速下扭矩不足容易出现丢步，搭配大减速比的行星结构后，电机可以工作在转速更高、扭矩输出更平稳的区间，通过减速箱降速增扭后，末端输出的扭矩足以克服机构的静摩擦力与瞬时负载冲击。

　　安装边界方面，这款电机的法兰端面到减速箱输出轴端面的轴向尺寸经过紧凑化设计，在设备内部布局时，不需要为减速段预留过多的避让空间，输出轴采用标准D型切面设计，配套同步轮、齿轮、联轴器时不需要额外加工轴面，锁紧螺钉直接顶在D型平面上即可传递足够扭矩，避免长期正反转切换时出现轴与连接件的相对滑动。电机本体的出线方向采用侧出式设计，在安装空间局促的设备内部，线缆可以顺着电机侧面走线，不会因为线缆弯折半径问题与周边结构件产生干涉。

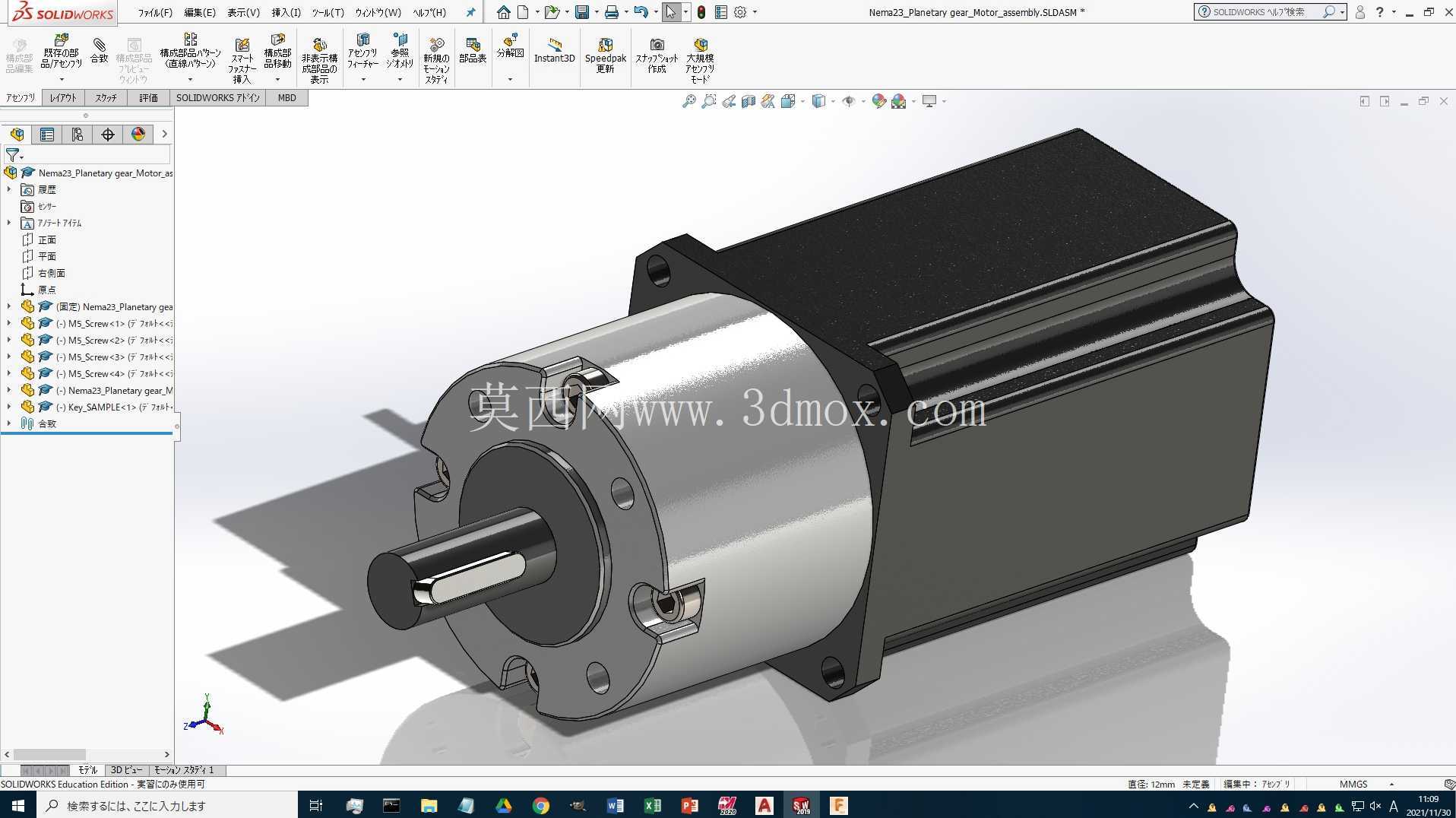

　　从结构建模的细节来看，行星减速箱的内齿圈与电机前端盖采用一体化加工的设计思路，减少了零件之间的装配累积误差，行星轮的支撑销轴直接压装在输出端的行星架上，输出端的轴承采用深沟球轴承，能够同时承受径向与少量轴向载荷，适配带轻微轴向力的传动场景，比如垂直安装的升降轴，不需要额外添加承重轴承即可承担一定的轴向负载。电机本体的定子与转子间隙控制在均匀范围内，建模时还原了定子绕组的排布空间与转子磁钢的安装位置，能够直观看到电机内部的磁路布局，对于做电机性能仿真、传动链干涉检查的结构工程师来说，模型的装配层级清晰，各个零件可以单独拆分查看，方便在做整机布局时直接调用，核对安装孔位、轴伸长度、外形避让尺寸，减少实际加工装配时出现的干涉问题。

　　在DIY小型数控设备的场景中，这款电机的参数匹配度很高，4A的相电流适配市面上绝大多数通用的步进驱动器，不需要额外定制驱动参数，行星减速的回程间隙控制在小角度范围内，对于非超高精度的传动场景完全够用，相比谐波减速结构成本更低，刚性更好，适合频繁正反转、启停的工作工况。建模时还原了电机尾部的出线护套、安装孔的倒角细节、减速箱与电机本体连接的紧固螺钉位置，在做整机布线设计、安装工装设计时，可以直接参考这些细节结构，避免出现工装与电机本体螺钉干涉、线缆弯折角度不足的问题。
