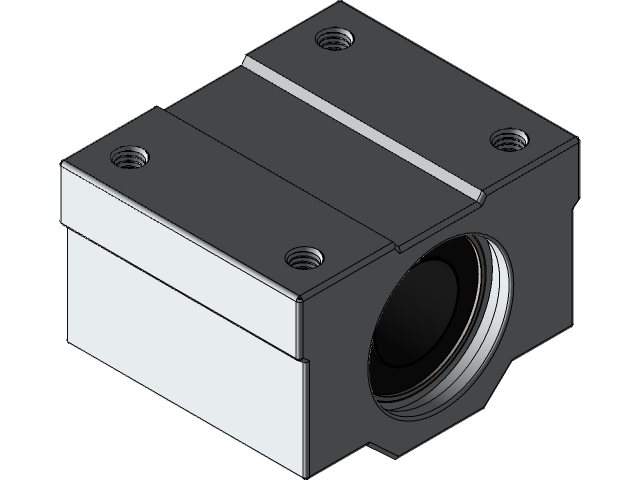

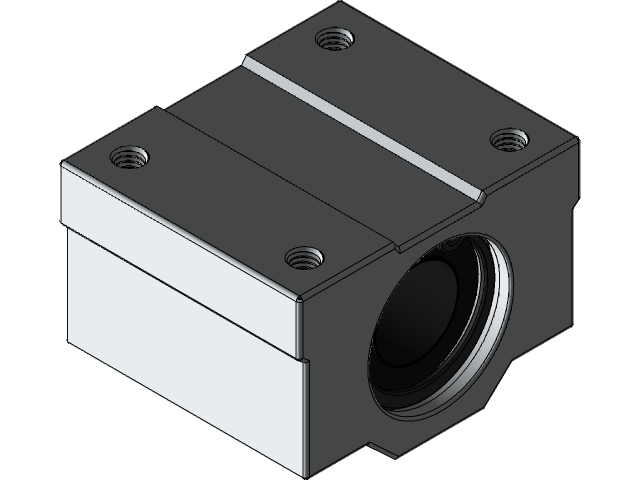

12mm直线导轨配套枕头座滑块衬套结构

　　在常规数控进给机构、小型自动化滑台、桌面级加工设备的直线运动单元搭建中，12mm规格光轴导轨的应用占比常年居高不下，这类导轨的配套支撑与滑动组件选型，直接决定了整套运动机构的运行平顺性与负载承载边界。本次涉及的枕头座结构，是针对SC12UU规格滑块做的配套安装基座，核心作用是为直线运动滚珠滑块提供稳定的安装定位基准，同时承担滑块运行过程中的径向载荷传递，避免光轴受偏载出现局部磨损、卡滞的问题。从实际应用场景来看，这类组件常出现在小型数控雕刻机的Z轴进给滑台、3D打印设备的运动轴支撑、非标自动化设备的物料推送工位、电子组装生产线的短行程平移机构中，尤其适合行程在1米以内、运行速度不超过1m/s的中低负载直线运动场景，

　　相比方形直线导轨的配套滑块座，这类枕头座结构的安装容错空间更大，对安装基面的平面度要求更低，更适合小型设备的快速搭建与后期维护更换。从功能特性上看，该结构内部集成了滚珠衬套的安装定位槽，衬套与基座的配合采用过渡配合设计，既保证衬套在往复运动中不会出现轴向窜动，又能在衬套磨损到极限时快速压出更换，不需要整体报废基座，大幅降低设备后期的维护成本。基座的安装孔位采用对称式布局，两个安装孔的中心距严格匹配12mm光轴滑块的通用安装尺寸，安装面做了铣平处理，保证与设备安装基面的贴合度，避免安装后出现应力变形导致光轴卡滞。设计思路上，这类枕头座没有采用多余的冗余结构，整体外形做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员，

　　基座的壁厚经过载荷校核，在承受额定500N径向载荷时，最大变形量控制在0.02mm以内，完全满足常规小型设备的运动精度要求。外形尺寸上，基座的总宽度适配SC12UU滑块的外径尺寸，不会出现超出滑块轮廓的多余结构，安装边界紧凑，在狭小的设备安装空间内也能完成布置，基座的高度经过匹配设计，安装后滑块中心与光轴中心的同轴度可以控制在0.01mm以内，不需要额外做调整垫片就能满足装配精度要求。在实际选型搭配时，这类枕头座需要和同规格的直线光轴、滚珠衬套、端部支撑座配合使用，安装时需要注意保证两根平行光轴的平行度控制在0.05mm/m以内，避免滑块运行过程中出现别劲的问题，日常维护时只需要定期在衬套的注油孔添加润滑脂，就能保证长期运行的平顺性，减少衬套的非正常磨损。
