40英尺ISO标准集装箱平板半挂运输车辆

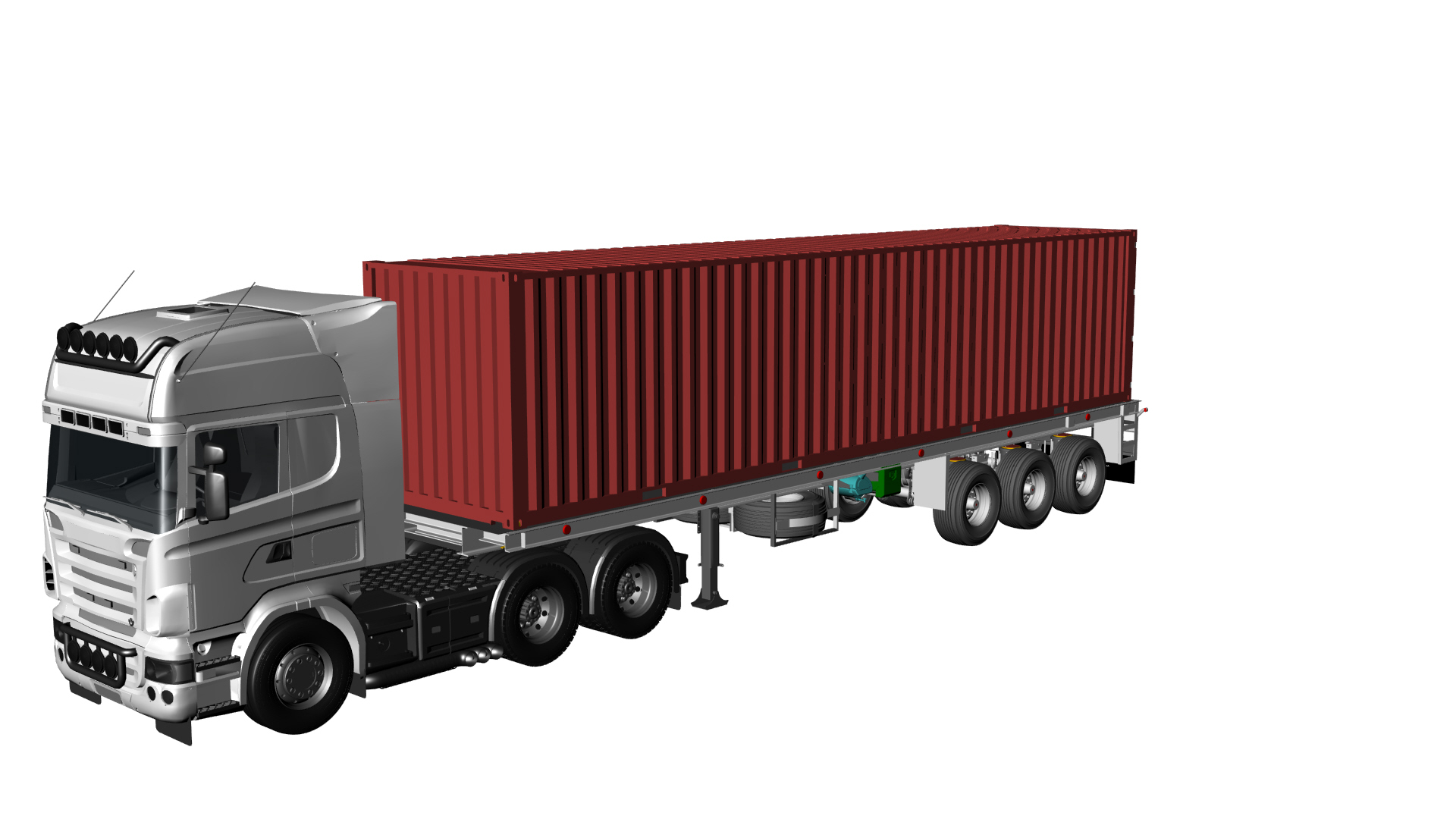

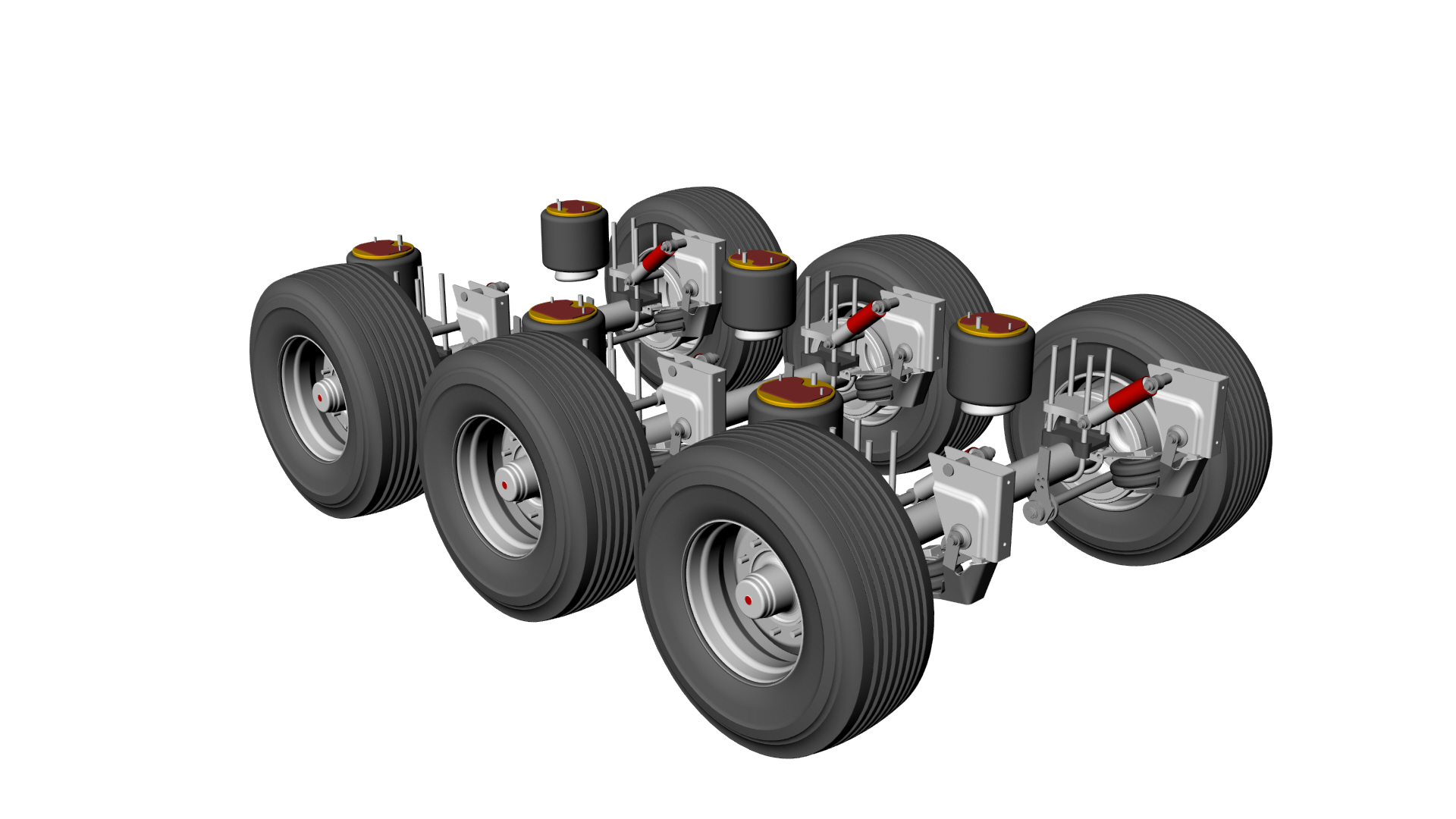

　　该款平板半挂运输装备主要面向干线公路集装箱转运场景设计，适配港口堆场、物流枢纽、铁路货场间的标准集装箱接驳作业，可承载40英尺ISO规格标准集装箱，满足国际通用集装箱的跨场景转运需求，无需额外改装即可适配主流集装箱锁具安装位。设计阶段优先考虑重载工况下的行驶稳定性，采用3组12吨额定载荷的空气悬架车轴配置，空气悬架结构可在不同载荷状态下自动调整车架高度，既能在铺装路面高速行驶时过滤路面颠簸，减少运输过程中对箱体及内部货物的冲击，也能在堆场非铺装路面作业时提供足够的轮胎接地面积，避免单侧车轮打滑或载荷集中导致的车轴变形。车架主体采用高强度低合金钢板焊接成型，平板承载面预留标准集装箱转锁安装位，安装位置严格匹配ISO集装箱角件尺寸公差，

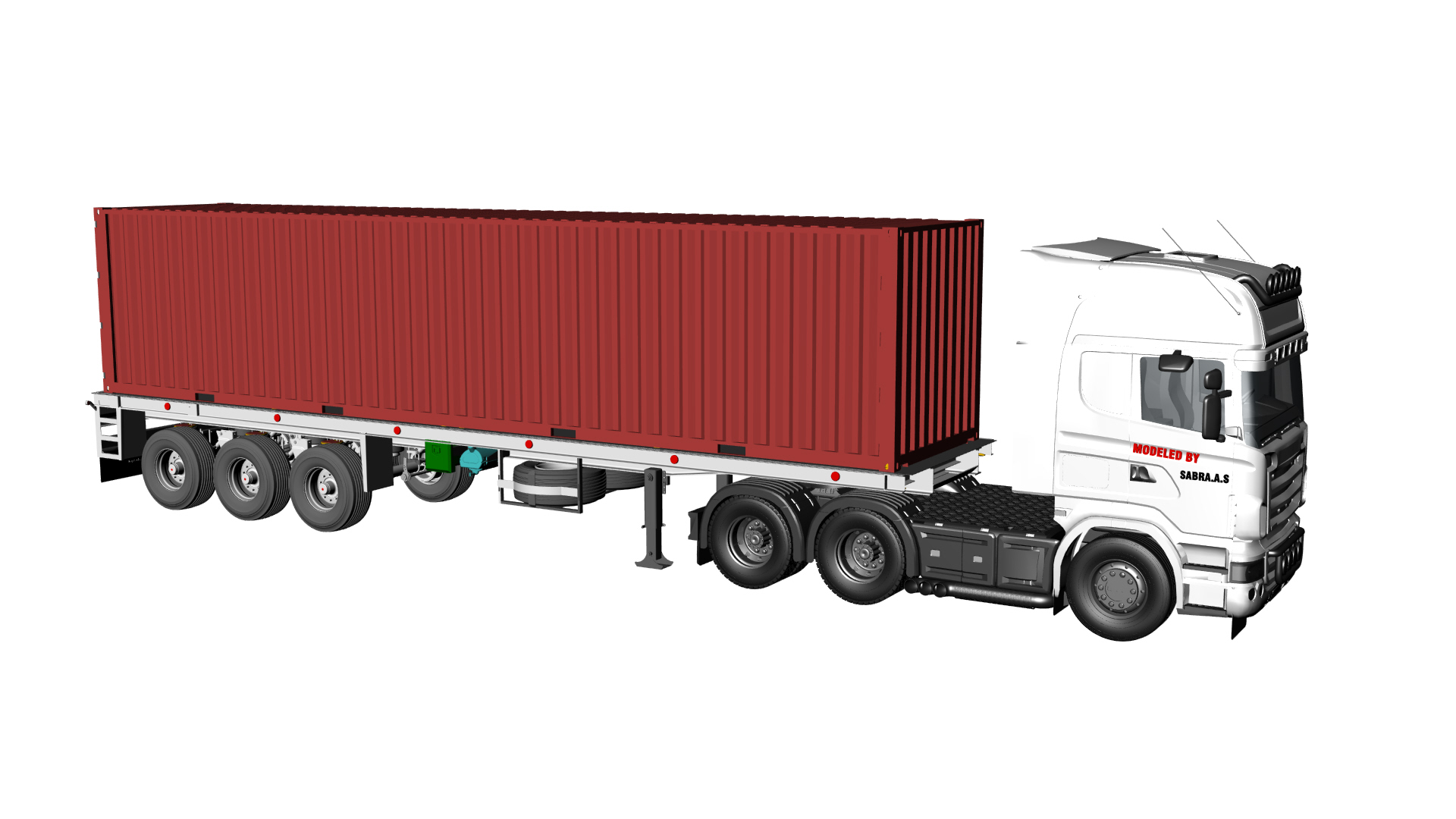

　　无需额外打孔调整即可完成箱体固定，锁位周边做加强筋结构处理，避免重载起步或紧急制动时应力集中导致的车架开裂。牵引销位置按照半挂列车通用回转半径要求设置，匹配主流重型牵引车头的鞍座高度，保证列车转弯时不会出现箱体与驾驶室干涉的问题，整车外廓尺寸符合公路货运车辆限界要求，可合法上高速开展长途运输作业。车架侧方布置有储气筒、制动气室及管线排布空间，所有气路管线均采用防磨损固定卡扣排布，避免车辆行驶过程中管线晃动与车架摩擦导致的漏气故障；支腿结构采用机械联动式设计，可在脱离牵引车时稳定支撑承载面及满载集装箱的重量，支腿底座做加大接触面积处理，在软质地面堆场作业时不会出现沉陷问题。建模过程中对悬架跳动行程做了运动仿真验证，

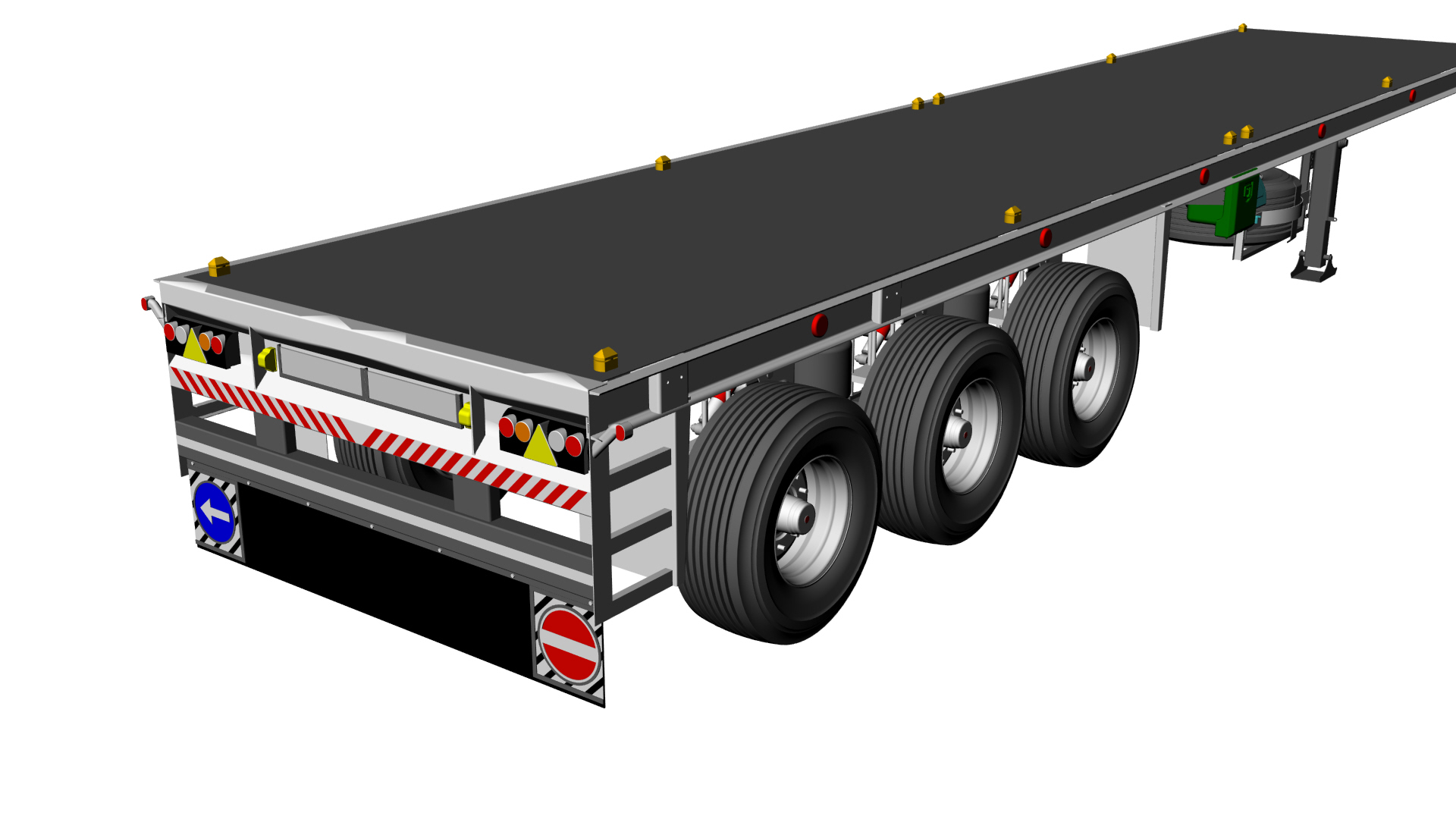

　　确认车轴上下跳动极限位置不会与车架底部、轮胎与轮罩发生干涉，制动系统各部件的安装位置预留了足够的维护操作空间，日常保养时无需拆解车架附属结构即可完成制动片更换、气路检测等操作。平板承载面做防滑纹理设计，空载状态下人员在车顶作业时可提供足够摩擦力，边缘设置有可翻转的防护栏安装位，需要进行人工装箱作业时可快速加装防护结构，满足场站作业安全规范要求。
