CA6140车床多级啮合齿轮传动组件

　　这套齿轮传动组件面向普通卧式车床的主轴进给传动链路设计，适配CA6140系列车床主轴箱与进给箱的动力传递需求，核心作用是将主轴输出的恒定转速通过多级齿轮啮合，按加工工况匹配不同进给量与主轴转速档位，满足车削外圆、端面、螺纹、内孔等不同工序的传动比要求。整套组件采用四级直齿圆柱齿轮啮合布局，从大模数主动轮开始逐级传递动力，各级齿轮的齿数、模数经过严格匹配计算，可实现多档位传动比切换，避免单级齿轮传动比过大带来的结构臃肿、传动效率偏低问题。设计过程中优先考虑车床长期重载切削的工况需求，所有齿轮的齿形参数均按渐开线圆柱齿轮标准选取，齿宽、齿顶高系数经过载荷校核，可承受车削断续切削时的瞬时冲击载荷，避免打齿、齿面过早磨损的问题。安装边界上，

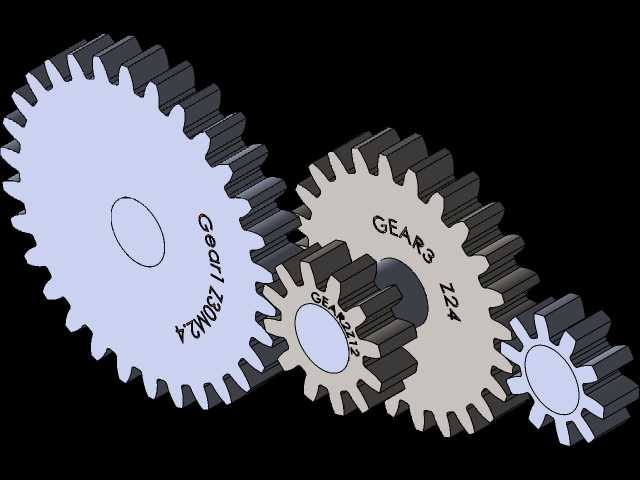

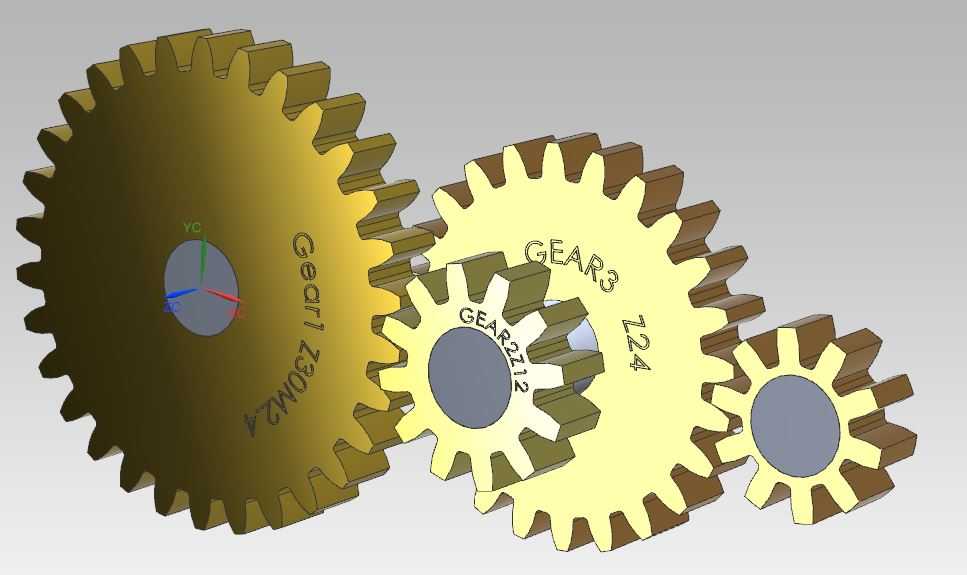

　　整套齿轮组件的轴孔同轴度公差控制在0.02mm以内，各齿轮的轴向定位台阶尺寸与车床主轴箱内的隔套、轴承安装位完全匹配，装配时无需额外修配即可完成定位，齿轮啮合侧隙控制在0.08-0.15mm区间，既保证传动过程无卡滞，又能减少正反转切换时的回程间隙，保障螺纹加工时的进给精度。从实际应用场景来看，这套齿轮组件除了适配原厂车床的备件替换需求，也可作为机床改装时的传动链路改造部件，比如调整进给档位范围、适配变频主轴改造后的传动比匹配，组件的各齿轮端面预留有拨叉槽位，可与车床原有操纵机构的拨叉直接配合，实现档位的顺畅切换。建模过程中完整还原了齿面渐开线轮廓、轴孔键槽、定位端面等细节，各齿轮的啮合位置按实际装配中心距排布，可直接用于传动干涉检查、运动仿真验证，也可作为传动机构教学演示的模型载体，直观展示多级齿轮传动的转速变化、动力传递路径。
