V型多缸内燃发动机结构三维设计

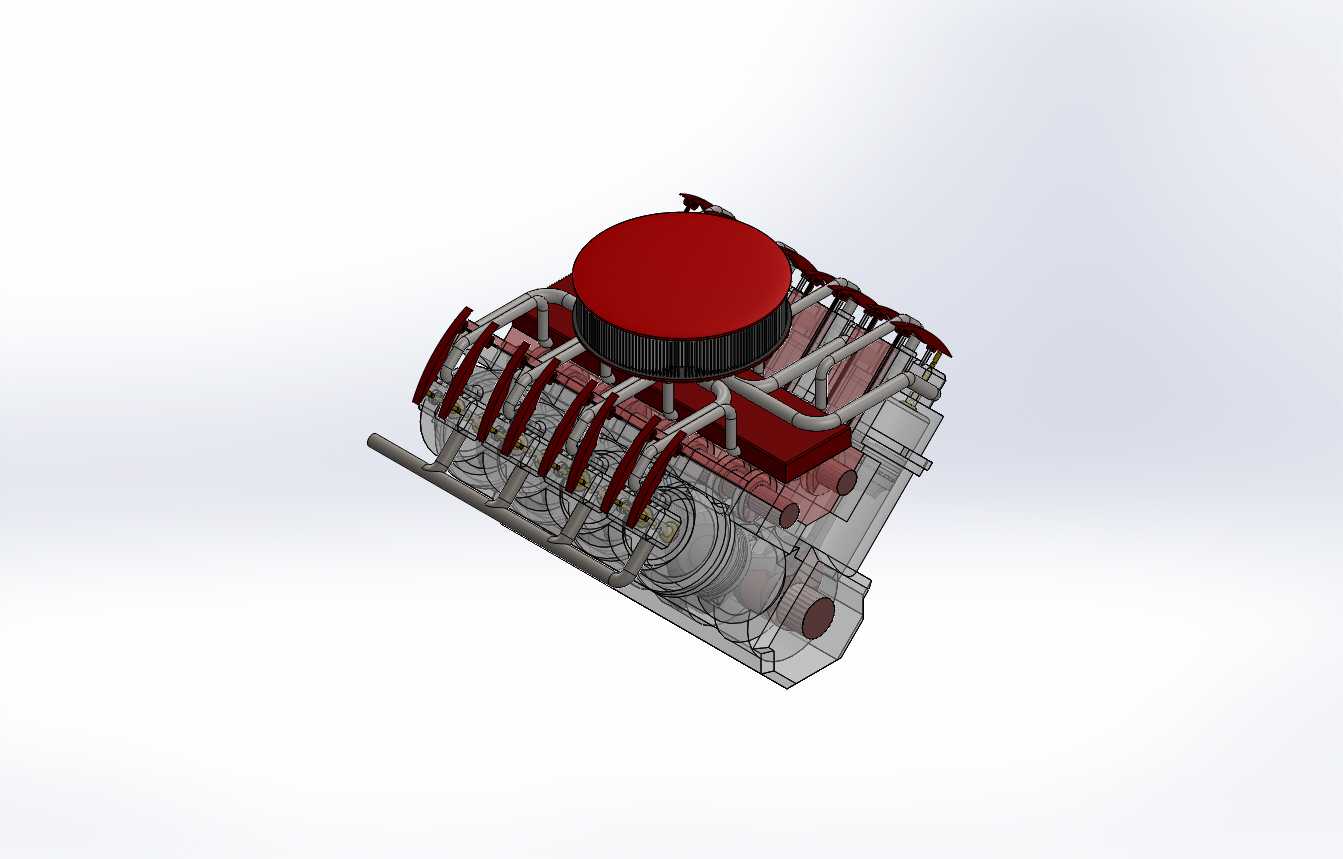

　　这款V型布局的内燃动力装置，核心采用两列气缸呈夹角排布的结构形式，区别于传统直列气缸的排布逻辑，在横向占用空间与纵向尺寸的平衡上做了针对性优化，适配乘用车辆、高性能动力设备对动力舱紧凑布局的硬性要求。从实际应用场景来看，这类V型多缸结构普遍搭载在大排量乘用车辆、小型特种动力装备上，相比同缸数直列机型，曲轴总长度更短，曲轴运转过程中的扭转刚度表现更优，高转速工况下的曲轴形变量更小，能有效降低动力输出端的振动传递。设计过程中首先确定两列气缸的夹角参数，夹角选取直接影响整机宽度、点火间隔均匀性以及运转平衡表现，模型中完整还原了夹角区域的进排气通路、共用曲轴的支撑结构，每列气缸的进排气歧管走向顺着气缸夹角空间排布，尽可能压缩整机横向尺寸，

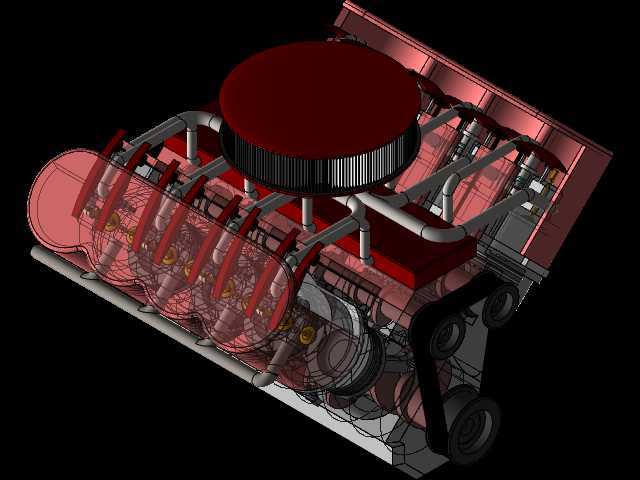

　　避免动力总成装车时与车架、悬架结构产生安装干涉。从功能特性来看，两列气缸共用一根曲轴的设计，让动力输出路径更短，动力从活塞经连杆传递到曲轴的损耗更低，同时V型布局让整机重心更低，搭载在车辆上时能有效降低整车质心高度，提升行驶过程中的操控稳定性。模型中还原了活塞、连杆、曲轴的装配配合关系，每一组连杆对应曲轴上的曲柄销位置，错开的点火顺序让曲轴运转过程中的受力更均匀，减少了平衡轴的配置需求。安装边界层面，整机的上部空气滤清器总成突出于气缸盖顶面，是整机高度方向的最高点，油底壳位于整机下部最低点，进排气接口分别布置在气缸列的外侧与夹角内侧，外接冷却管路、燃油管路的接口位置都预留了标准安装空间，适配不同车型的管线排布需求。

　　建模过程中对气缸体的水套结构、曲轴箱的加强筋位置都做了还原，气缸体外侧的加强筋顺着螺栓紧固方向排布，能承受气缸做功时的爆发压力，避免缸体出现形变。这类V型结构相比直列机型，虽然宽度尺寸有所增加，但纵向长度的缩短让动力舱的布局灵活性更高，尤其在前置后驱、四驱车型的动力舱布局中，能给变速箱、分动箱预留更多布置空间，同时多缸的配置让单缸排量更小，运转平顺性表现更突出，高转速区间的动力输出持续性更强。
