树莓派单板计算机接口结构造型

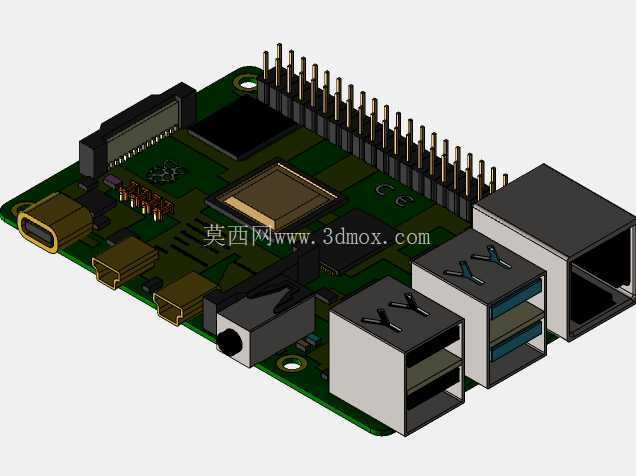

　　该结构造型围绕单板计算机的硬件布局展开，重点还原了绿色PCB基板、双排GPIO插针、USB接口、以太网接口、HDMI接口、电源接口、音频接口以及板载芯片和固定孔位。单板计算机常用于嵌入式开发、教学实验、工业边缘采集、小型控制终端、物联网网关和自动化设备原型验证，其结构设计不仅要满足电气连接，还要兼顾外壳装配、散热空间、插拔操作和多设备堆叠时的干涉检查。

　　从实际使用角度看，板卡边缘的接口排布直接影响外设接入顺序。USB与以太网接口集中在一侧，便于网线、键鼠、摄像头和存储设备集中走线；GPIO排针沿板边长向布置，能够为传感器、驱动板、扩展模块提供连续引脚资源；HDMI与电源接口分布在相邻边缘，可减少显示线缆和供电线缆对操作区域的遮挡。建模时需要保留接口本体高度、金属外壳厚度、插针间距和端口开口方向，这些细节在设计定制外壳、固定支架或设备面板时具有直接参考价值。

　　板卡四角的安装孔用于与底壳、立柱或亚克力固定板连接，孔位周边需预留螺钉头和铜柱空间，避免压到表层线路或邻近元件。板面上的主芯片、内存颗粒、电源管理芯片和连接器高度并不一致，三维结构中应体现不同元件的高度差，以便后续评估散热片安装、风道流向以及外壳内壁间隙。对于需要长期运行的工业场景，还可依据该模型检查散热片是否与排线、外壳或扩展板发生冲突。

　　设计思路上，这类单板机强调紧凑布局与高扩展性的平衡。基板采用近似矩形的平面轮廓，外部接口沿板边布置，核心芯片集中在板内区域，排针则提供开放式扩展能力。模型将插槽、金属屏蔽壳、黑色塑料接口和金色针脚分别表现，能够帮助结构工程师理解装配层级：PCB作为承载基础，贴片元件占据板表空间，插拔类接口需要在外壳上预留准确开口，排针区域则要考虑扩展板叠加后的总高度。

　　在安装边界方面，板卡宽度、长度和接口突出量共同决定设备仓体尺寸。侧向连接器不能贴紧机箱壁，网线插头和USB插头尾部还需保留线缆弯曲半径；GPIO排针上方若接入排线，应留出插拔高度；底部则可根据铜柱规格建立支撑面。该造型适合用于嵌入式设备外壳设计、教学演示、机柜布局校核以及物联网终端的结构方案沟通。
