PCB板载微型镜头成像模组结构设计

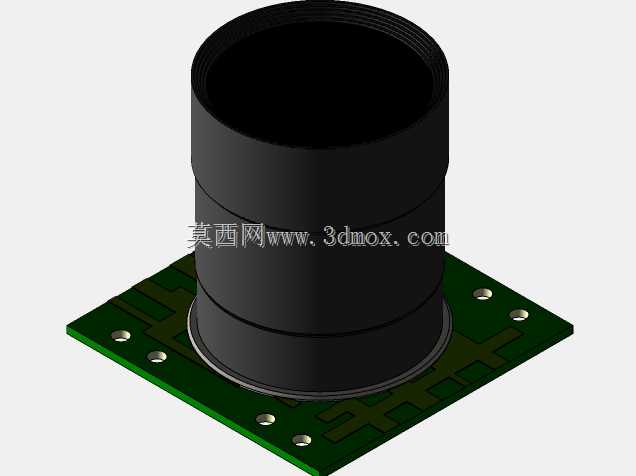

这款板载微型成像模组的结构设计，核心围绕小空间内的光学成像与板级集成需求展开，在工业视觉、便携检测设备、小型智能终端的图像采集场景中有着广泛适配性。日常做设备选型时，这类模组常被嵌入到狭小安装空间内，完成近距离图像捕捉、条码识别、外观缺陷初检等工作，不需要额外预留大尺寸安装位，适配紧凑型设备的内部堆叠要求。从结构设计逻辑来看，镜头部分采用多段阶梯式圆柱外壳，每一段阶梯都对应内部镜片组的固定卡位，外壳内壁做了消光细纹处理，避免内部杂光反射影响成像质量，镜头顶端的内螺纹结构用于搭配滤光片或者保护镜片，可根据实际使用场景快速更换适配配件，不需要拆解整个镜头组件。镜头底部与PCB载板的连接位置做了环形定位凸台，安装时凸台刚好卡入载板上的预留定位孔，保证镜头光轴与板载感光芯片的中心完全重合，避免出现成像偏移、边角虚焦的问题。PCB载板采用四角对称的沉头安装孔设计，安装孔位的间距经过公差匹配，既可以通过螺丝直接固定到设备内部的安装支柱上，也可以配合贴片定位柱做快速插接固定，载板上的走线区域做了避让设计，镜头安装后不会压到板上的走线与焊盘，载板边缘预留的焊盘可直接对接设备主控板的排线接口，不需要额外做转接处理。从安装边界来看，镜头整体圆柱外径控制在紧凑尺寸范围内，突出载板的高度经过优化，不会和设备内部的其他结构件产生干涉，载板的外形尺寸适配常规小型设备的板卡安装槽位，安装时不需要对设备原有结构做二次裁切修改。设计过程中特意考虑了不同工况的适配性，镜头外壳采用硬质哑光材质，具备一定的抗刮擦能力，日常装配过程中不会因为轻微磕碰出现外壳变形导致镜片移位的问题，载板与镜头的连接位置做了密封胶预留槽，点胶固定后可达到基础的防尘效果，适配多尘的工业现场使用需求。这类结构在建模时需要重点把控镜头各段阶梯的同轴度公差，以及定位凸台与载板定位孔的配合间隙，间隙过大会导致光轴偏移，间隙过小则会提升装配难度，实际建模时需要结合常用的加工公差等级做间隙预留，保证批量装配时的良率。
