多接口集成式电子控制模块结构设计

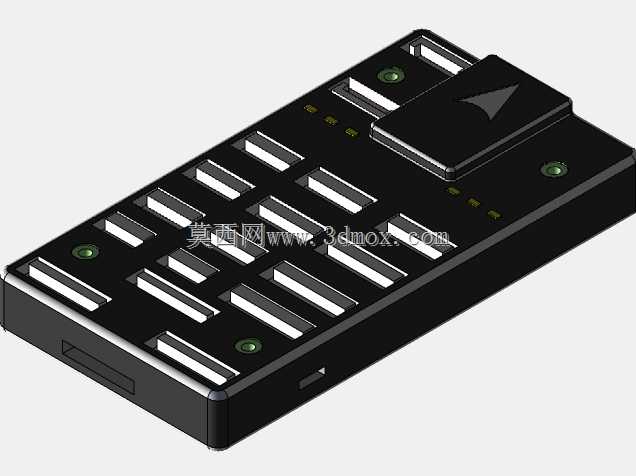

　　在嵌入式控制、小型无人设备信号中转、桌面外设集中管控这类场景里，多接口集成的电子控制模块一直是结构设计里容易被忽略但直接影响整机可靠性的部件，这次建模的这款控制元件，从实际装机的需求出发做了全细节的结构还原。先从安装边界说起，模块整体采用长方体薄型壳体设计，壳体边缘做了1.2mm的圆角过渡，既避免装机时剐蹭操作人员手部，也能减少狭小舱体内安装时与周边线束、结构件的卡滞问题；壳体底部预留了四个M2规格的铜柱安装孔位，孔位同轴度公差控制在0.05mm以内，适配标准PCB载板的固定孔距，既可以直接通过铜柱锁附在设备内部的安装平面上，也能配合尼龙隔离柱实现悬空安装，给底部的焊盘、走线留出足够的散热间隙，避免壳体与PCB直接接触造成的信号干扰。

　　从功能特性来看，模块单侧排布了16路标准USB接口，接口分为上下两排错位排布，相邻接口的中心间距保持12.5mm，这个间距是经过实际插装验证的——常规尺寸的USB公头插入后，相邻接口之间不会出现插头互相干涉的情况，不需要额外预留避让空间，能最大化利用壳体的面板面积；除了扩展接口之外，模块右上角集成了带箭头标识的方向校准模块，三个状态指示灯分别对应电源、信号、故障三个状态，指示灯采用内凹式设计，表面加装磨砂导光柱，既避免外部光线直射造成的状态误判，也能防止灰尘、焊锡渣直接掉落到灯珠表面造成损坏。壳体侧面预留了一个Micro USB供电接口和一个复位按键开孔，供电接口的边缘做了0.8mm的凸台补强，避免频繁插拔造成接口开焊脱落，复位按键的开孔深度刚好匹配贴片按键的行程，按下时不会出现卡键、按不到位的问题。

　　设计思路上，整个壳体采用上下盖卡扣式装配，上下盖的配合面做了0.3mm的止口结构，装配后缝隙均匀控制在0.1mm以内，不需要额外打螺丝就能实现基础的固定，后期检修拆解时只需要用撬片沿止口缝隙轻轻撬动就能打开，不会像全螺丝固定的壳体那样出现滑牙、螺丝丢失的问题；壳体内部做了六条均匀分布的定位筋，定位筋的高度刚好压住PCB板的边缘，PCB装入后不会出现上下窜动的情况，定位筋的位置特意避开了PCB上的高频走线区域，防止金属壳体的应力影响信号传输稳定性。考虑到实际使用时多接口同时工作会产生一定的热量，壳体底部对应主芯片的位置预留了20mm见方的散热格栅开孔，开孔采用长条式错位排布，既保证空气对流散热，也能防止较大的金属碎屑直接掉落到芯片引脚之间造成短路。

　　实际应用中，这类模块既可以作为小型无人机的飞控扩展板，外接GPS、数传、舵机等多个外设，也能作为桌面端的USB集中扩展坞，连接键鼠、调试器、存储设备等多类外设，还能嵌入到小型工业控制设备里作为信号中转单元，实现多路传感器信号的集中采集与传输。建模过程中对所有接口的插拔行程、安装孔位的配合公差、壳体的壁厚都做了1:1的还原，壳体壁厚统一采用1.5mm的ABS工程塑料常用壁厚，既保证足够的结构强度，不会因为轻微的磕碰出现壳体开裂，也不会因为壁厚过大造成注塑成型时出现缩痕、翘曲的问题；接口部分的金属弹片、固定脚都做了细节建模，能直接导出用于结构干涉检查、装机模拟，不需要二次修整就能直接用于样机的3D打印验证或者开模前的结构评审。
