带通孔弯臂式铰接连接挂钩结构设计

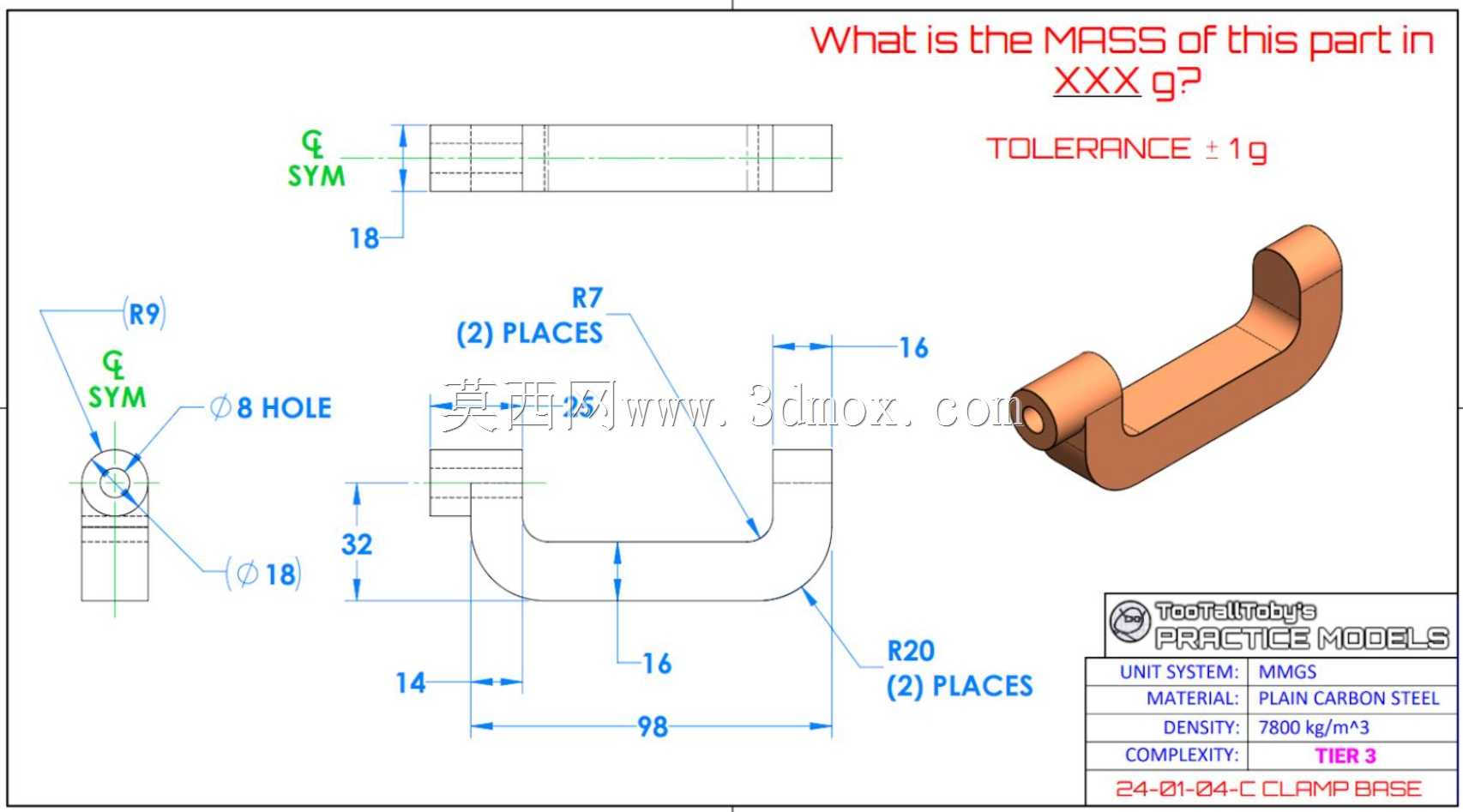

　　该弯臂式铰接连接件属于小型承重挂接类五金构件，主要应用在小型设备舱门启闭联动、工装夹具快换挂接、轻型输送线侧边挡料机构铰接、检修盖板支撑挂扣等场景，承担铰接转动与挂接受力的双重作用，可在小空间内实现两个构件间的转动连接与限位挂接，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，构件整体采用L型弯臂布局，一端设置带横向通孔的圆柱铰接端，通孔直径为8mm，可适配标准圆柱销完成铰接装配，铰接端外圆直径18mm，端部设置R9圆角过渡，降低铰接根部的应力集中系数；弯臂的两处弯折位置均采用R20圆弧过渡，避免直角弯折带来的应力突变，提升构件在反复受载下的疲劳寿命。弯臂的平直段尺寸经过受力校核，横向平直段长度14mm，

　　纵向连接段长度32mm，末端挂接端长度16mm，挂接端同样采用R7圆弧过渡，整体总长度98mm，对称结构设计可满足双向安装的使用需求，无需区分左右安装方向，降低现场装配的选型难度。设计过程中充分考虑了安装边界的限制，铰接端的通孔轴线与弯臂安装面的距离为18mm，可保证装配后铰接销与安装面留有足够的操作间隙，方便销钉的装入与防脱卡簧的安装；挂接端的16mm伸出长度可适配厚度12mm以内的挂接座，挂接后不会出现脱出风险，同时弯臂的16mm宽度尺寸可保证在挂接受力时，接触面压应力处于碳钢材料的许用应力范围内。构件采用普通碳素钢作为加工材料，密度为7800kg每立方米，整体结构无复杂异形曲面，可直接采用圆钢铣削加工成型，

　　也可通过模锻后精加工铰接孔的方式批量生产，加工过程中仅需保证铰接孔的尺寸公差与弯折处的圆弧过渡质量，无需特殊表面处理即可满足常规工况的使用需求，若应用在潮湿腐蚀场景，可额外增加镀锌或发黑处理提升防锈能力。在实际装配使用时，铰接端通过圆柱销与固定支座连接，构件可绕铰接销实现一定角度的转动，末端挂接端可与活动构件的挂扣配合，完成快速挂接与脱开操作，相比传统的螺栓固定式连接，该结构可实现无工具快速拆装，同时铰接结构可补偿一定的安装位置误差，降低装配时的对位精度要求，适合在需要频繁启闭、快换的机构中使用。
