直流驱动螺杆式粉末定量输送分配装置

　　这款螺杆式粉末分配装置，核心采用直流有刷电机直连螺杆送料的结构方案，主要面向小流量高精度粉料定量投加工况，常见于桌面级3D打印耗材混配、实验室小剂量试剂分装、小型注塑机色母粒添加、焊粉定量供给这类对给料精度有要求、单次给料量在克级甚至毫克级的应用场景，区别于大流量工业用螺旋送料机，该装置的设计核心是小体积下的给料稳定性，避免粉料架桥、出料不均的常见问题。

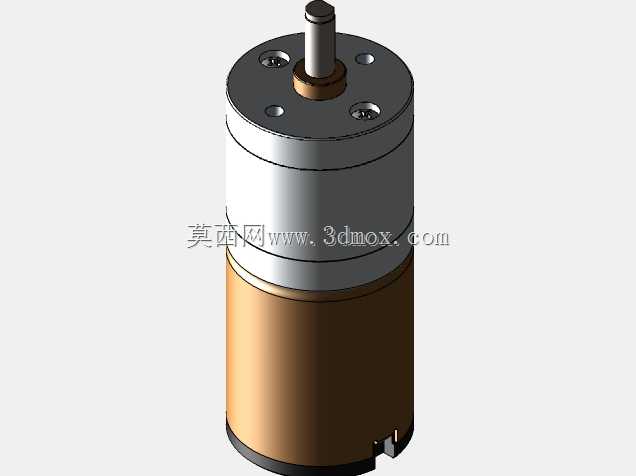

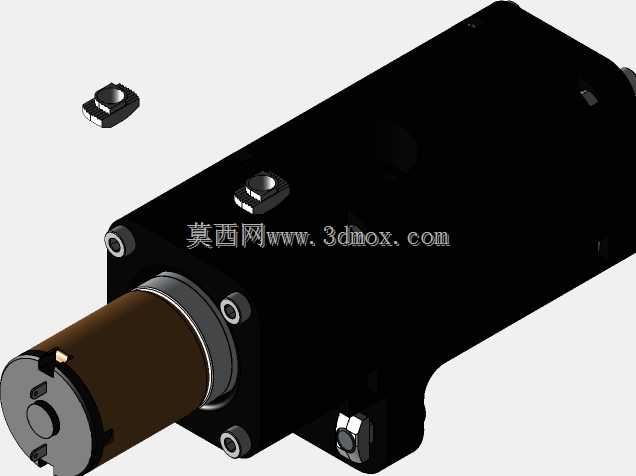

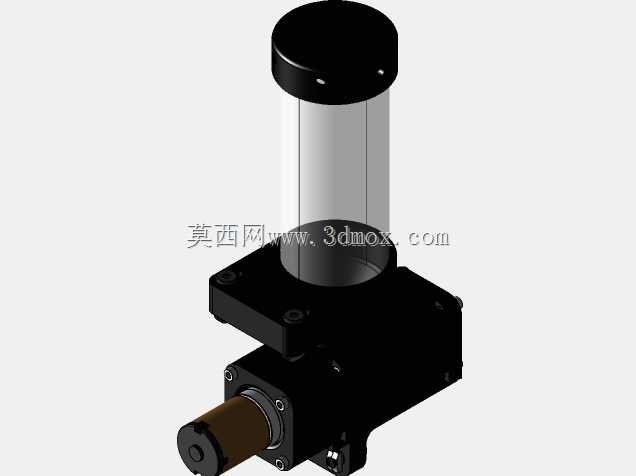

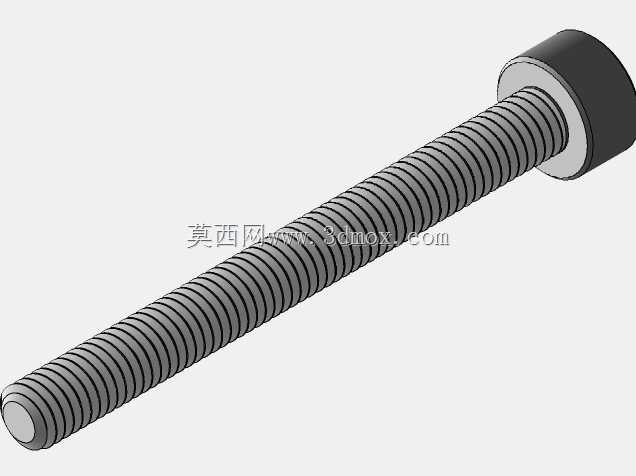

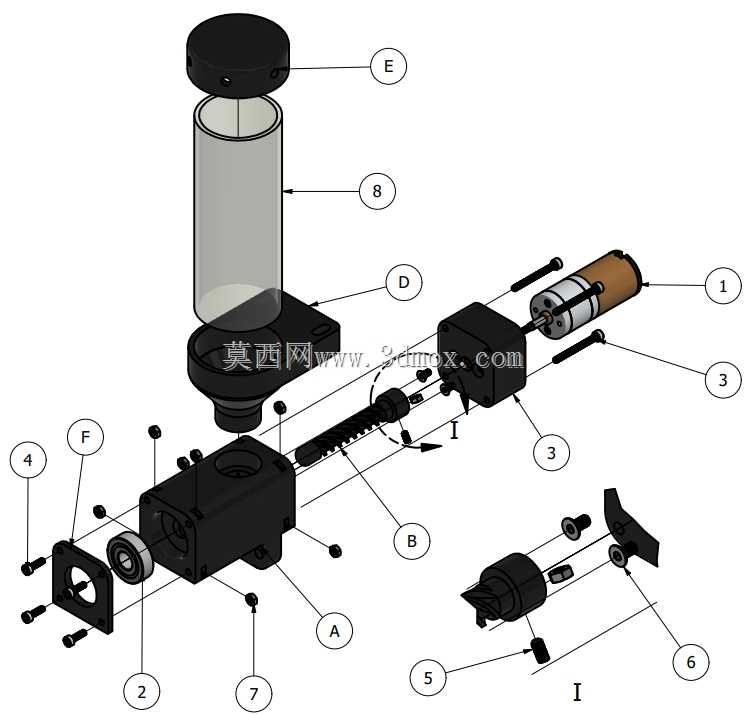

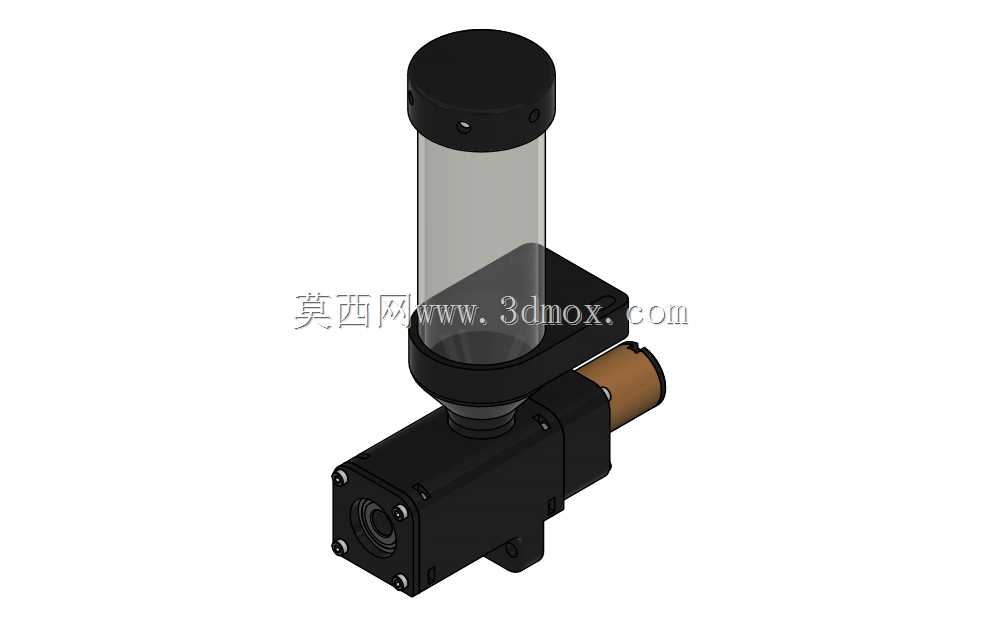

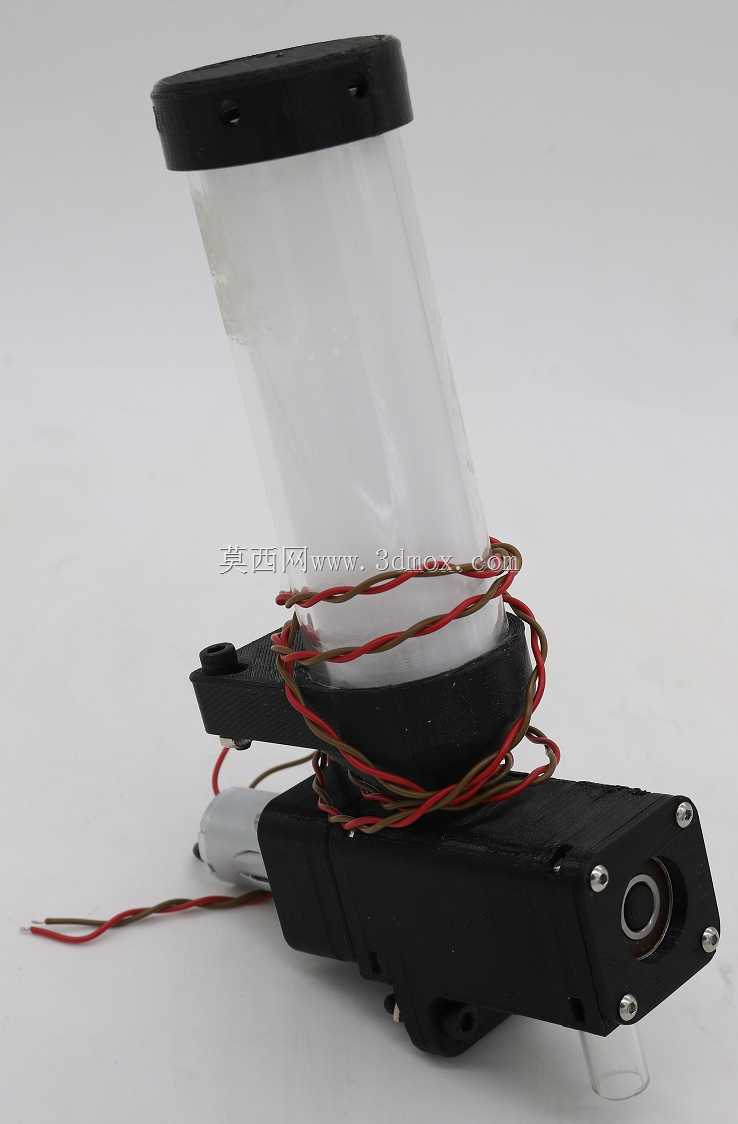

　　从结构设计逻辑来看，上部采用透明圆柱储料筒作为粉料暂存腔，透明材质可直接观察内部粉料余量，无需额外加装料位检测元件就能直观判断补料时机，储料筒下端做锥面收口过渡，直接对接螺杆送料腔的进料口，锥面角度设计参考了常见易流动粉料的安息角参数，能让粉料依靠自重持续填充螺杆螺槽，避免出现进料空穴导致的出料断流问题。驱动部分的直流电机通过内置联轴器直接和送料螺杆连接，省去了额外的减速传动结构，整体驱动段做了方形封闭壳体设计，壳体侧面预留了两个安装凸耳，凸耳上开有贯通安装孔，可直接通过螺栓固定在设备安装面板上，安装时需保证螺杆出料口的水平度，避免粉料因倾斜出现自流漏料的情况。

　　送料螺杆采用单头等距螺槽设计，螺槽深度根据常见粉料的堆积密度做了适配，针对流动性较好的塑料粉末、金属粉末，螺槽深度控制在较小范围，避免螺杆停转时粉料从螺槽间隙漏出；针对流动性稍差的陶瓷粉、木粉类物料，可更换大螺槽深度的螺杆配件，提升进料填充率。出料口采用侧向水平出料结构，出料口内径和螺杆外径做小间隙配合，间隙控制在0.1mm以内，既不会刮擦螺杆转动，也能阻挡多余粉料随螺杆转动带出，保证每次电机转动对应圈数的出料量误差控制在5%以内。

　　安装边界方面，该装置整体外形紧凑，储料筒直径适配常见的桌面设备安装空间，驱动段方形壳体的安装孔位间距做了标准化设计，可直接替换同类型的小型给料装置，无需重新改动设备面板的开孔尺寸。电路接线端设置在驱动电机尾部，预留了标准接线端子，可直接连接脉冲控制信号，通过控制电机转动圈数来精准控制单次出料量，适配自动化生产线的定点给料需求，也可搭配简单的调速电路实现连续匀速给料，满足不同工况的使用要求。结构上所有和粉料接触的部件都做了光滑表面处理，减少粉料粘附在壁面的残留量，长时间运行也不会出现积料结块导致的螺杆卡滞问题，日常维护仅需拆下上部储料筒即可清理螺杆腔内部，无需拆解整个驱动结构，拆装维护的操作门槛较低。
