CA6140车床用绕线式挠性联轴器结构

　　在普通车床的进给传动链改造与日常维护中，主轴与编码器、进给丝杠与驱动电机的连接环节，往往是容易被忽略却直接影响传动精度的部分。这款绕线式挠性联轴器，正是针对CA6140这类普通卧式车床的中小扭矩传动场景设计，适配轴径范围覆盖车床常用的6mm到12mm传动输出轴，整体外径控制在25mm区间，总长度32mm，安装时不需要额外预留过大的轴向空间，能直接嵌入车床溜板箱、主轴箱内的紧凑安装位，不会和周边的齿轮、轴套、润滑管路产生干涉。

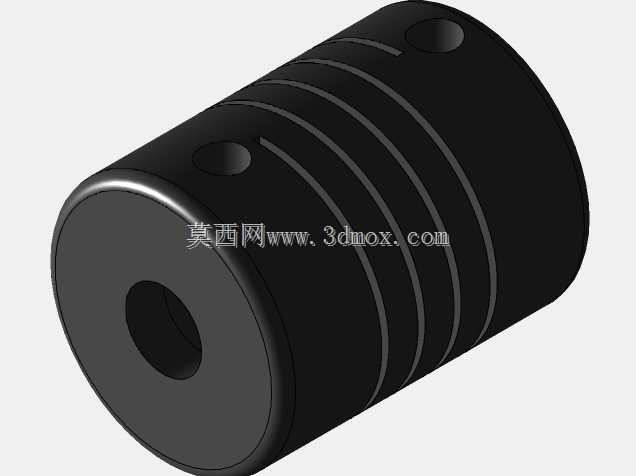

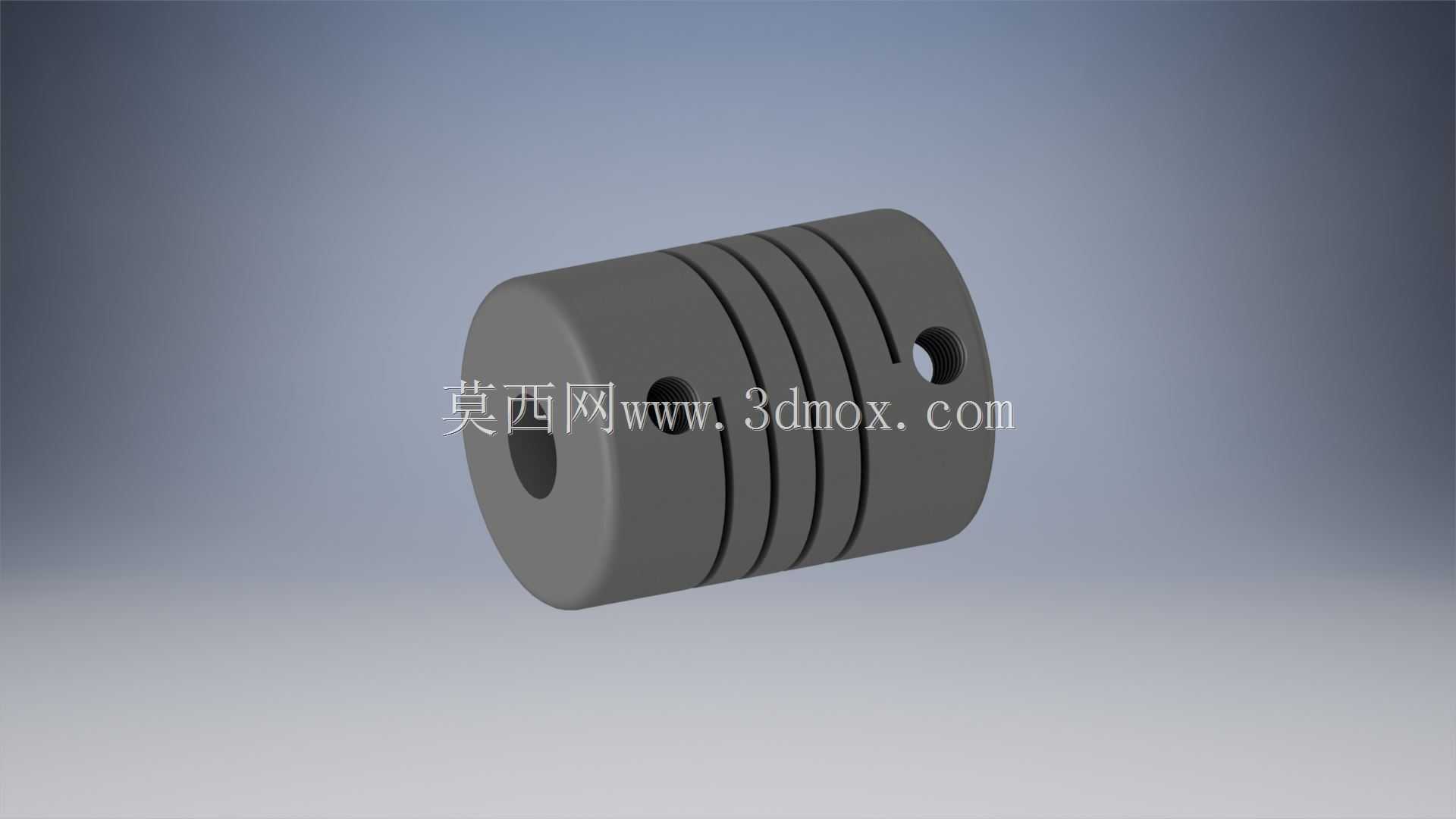

　　从实际使用场景来看，普通车床加工时主轴启停、进给换向会产生小幅的径向偏移与角向偏差，刚性联轴器在这种工况下很容易出现轴端磨损、编码器计数不准的问题，甚至会因为应力集中导致驱动轴断裂。这款挠性联轴器采用一体化的圆柱基体开槽设计，没有额外的拼接紧固件，通过基体上均匀分布的四道螺旋绕线槽提供弹性变形量，能够补偿两轴之间最大0.2mm的径向偏心、1度以内的角向偏差，同时还能吸收传动过程中产生的小幅振动，避免车床切削时的振动直接传递到编码器或伺服电机端，提升检测元件的使用寿命与信号稳定性。

　　设计层面没有采用常见的梅花垫、膜片等可拆卸弹性结构，而是选择整体式高分子工程材料（实际加工也可替换为铝合金材质适配更高扭矩场景）一体加工成型，两端的轴孔采用H7公差配合，侧面各设置一个M3紧定螺钉孔，安装时直接将两端轴插入轴孔后拧紧紧定螺钉即可完成固定，不需要复杂的对中调试，非常适合车床改造现场的快速装配。绕线槽的宽度、螺距经过反复校核，在保证足够弹性补偿量的同时，不会因为槽体过宽导致传动扭转间隙过大，额定传动扭矩可以达到2N·m，完全覆盖CA6140车床进给传动、主轴编码器连接的扭矩需求，日常维护时不需要定期更换弹性垫，减少了设备停机维护的频次。

　　从安装边界来看，联轴器两端的紧定螺钉采用错位90度布置，拧紧时不需要预留过大的扳手操作空间，使用常规的内六角扳手即可完成操作，安装后整体外圆没有突出的结构，回转时的风阻与动平衡表现更好，在车床最高1500转的主轴转速下也不会产生明显的抖动。实际选型时，只需要确认两端被连接轴的轴径、所需补偿的偏移量范围，不需要额外调整安装座的位置，就能直接替换原有老化的刚性联轴器或者失效的旧挠性连接件，适配性较强。
