3D打印用亚克力嵌装M3M4M5螺纹铜插件

　　在桌面级FDM3D打印设备的结构迭代过程中，亚克力板材作为机架、安装基板的核心用材，长期面临螺纹连接可靠性不足的痛点——亚克力本身脆性较高，直接攻丝形成的螺纹牙型在反复拆装、受振动载荷的工况下极易滑牙失效，无法满足运动部件、功能模组的长期固定需求，这类螺纹嵌件就是为解决该连接痛点开发的预埋式紧固件。这类嵌件的核心应用场景覆盖3D打印机的亚克力机架装配、小型自动化设备亚克力面板安装、DIY实验装置亚克力基板固定等场景，尤其适配需要反复拆装调整的模组安装位，比如挤出机固定座、导轨安装条、限位开关支架、散热风扇支架等位置，相比直接在亚克力上攻丝，嵌装后的螺纹连接副可承受数十次反复拆装而不出现连接失效，抗振动、抗拉力性能提升数倍。

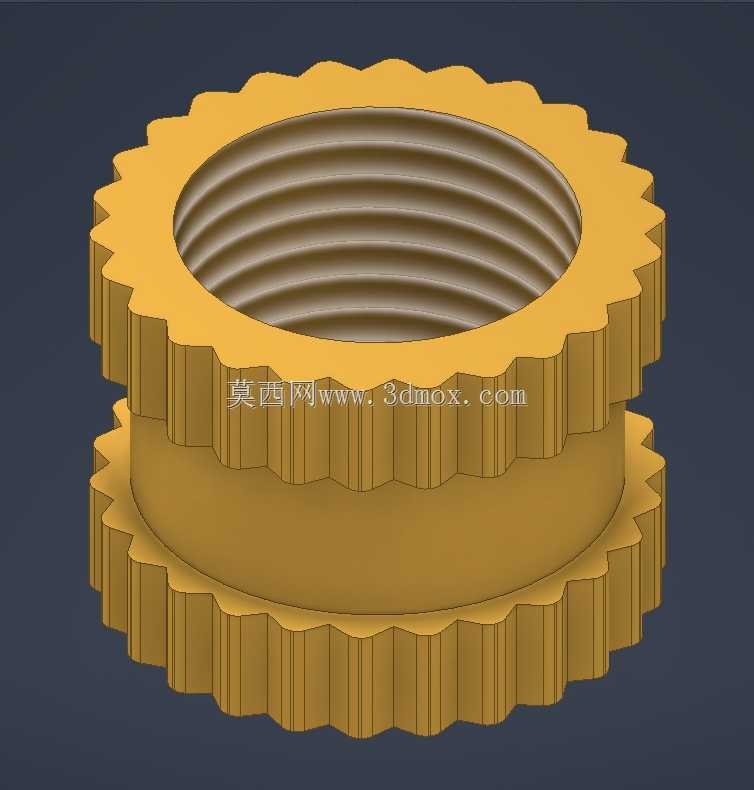

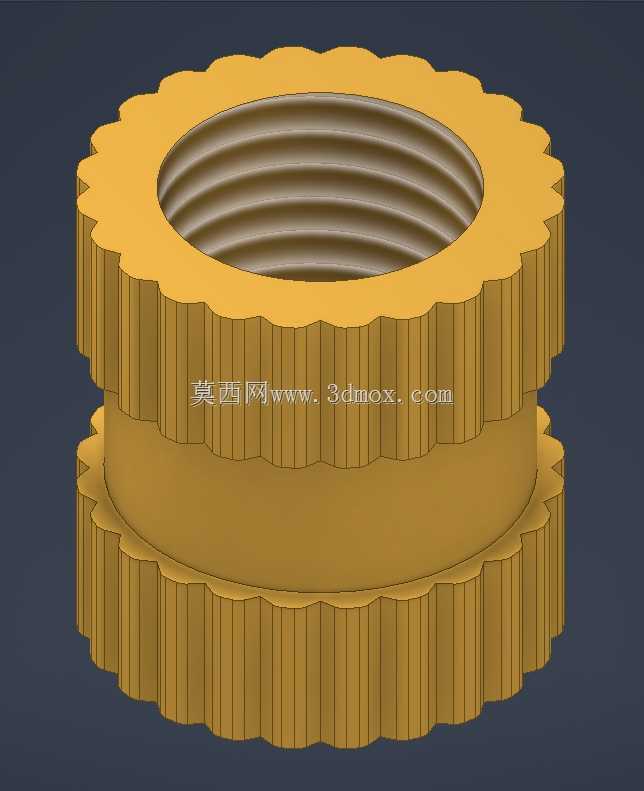

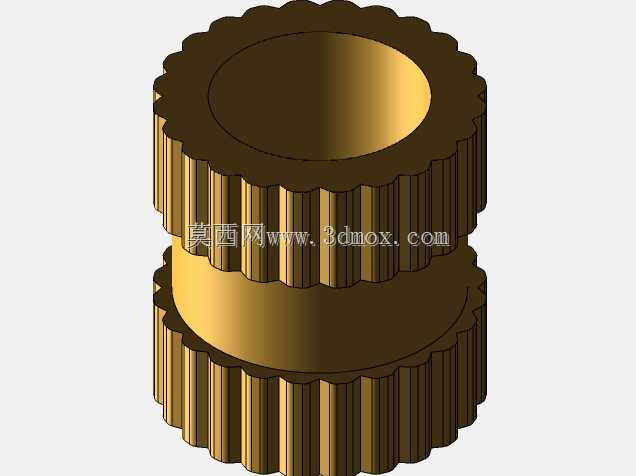

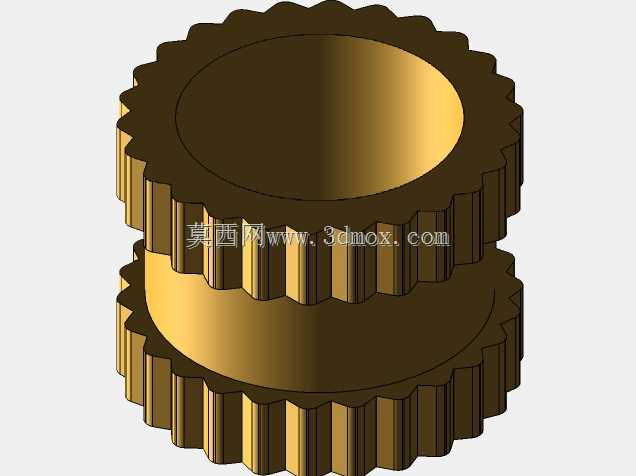

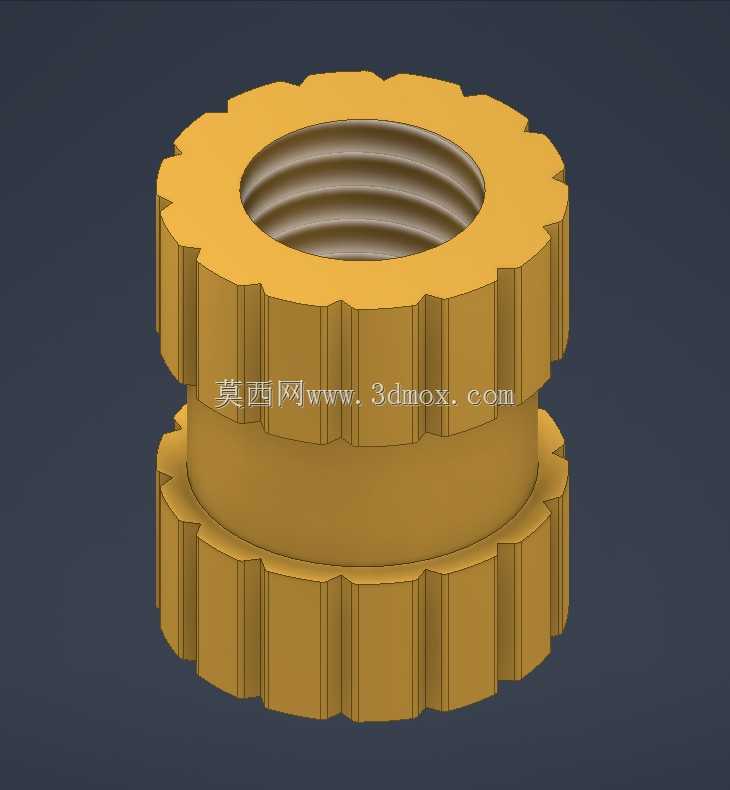

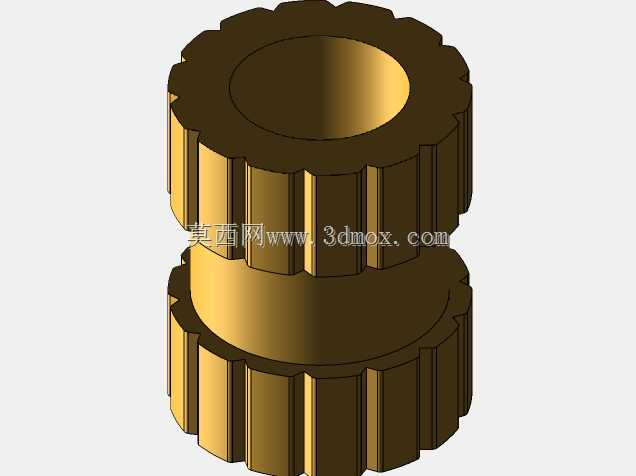

　　从功能特性来看，该系列嵌件采用黄铜材质加工，表面带有滚花纹路，嵌装后滚花结构会与亚克力基材形成紧密的机械咬合，避免螺纹件在拧入螺丝时出现跟转、脱出的问题；内螺纹覆盖M3、M4、M5三种常用规格，刚好对应3D打印设备上绝大多数标准紧固件的尺寸需求，M3规格多用于小型电子元件、传感器、风扇的固定，M4规格多用于导轨、电机支架等中等载荷部件的安装，M5规格可用于机架主结构、承重横梁的连接固定。设计过程中，首先针对亚克力热熔嵌装的工艺特性确定了嵌件的外形尺寸，不同规格的嵌件外径、长度均匹配对应亚克力板的常用厚度，比如适配5mm厚亚克力板的嵌件长度控制在4mm左右，嵌装后不会出现穿透板材、背面凸起的问题，保证安装面的平面度；

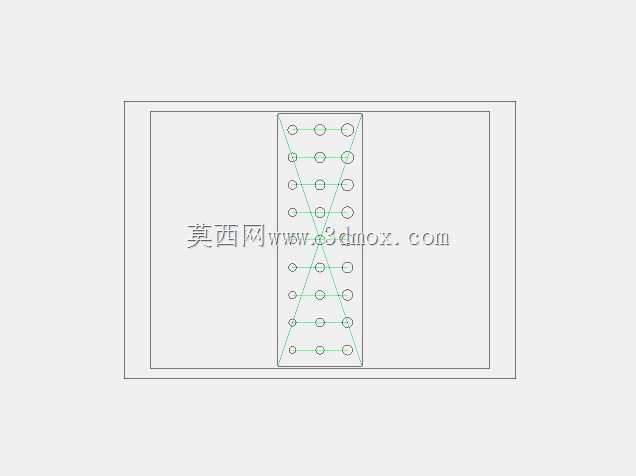

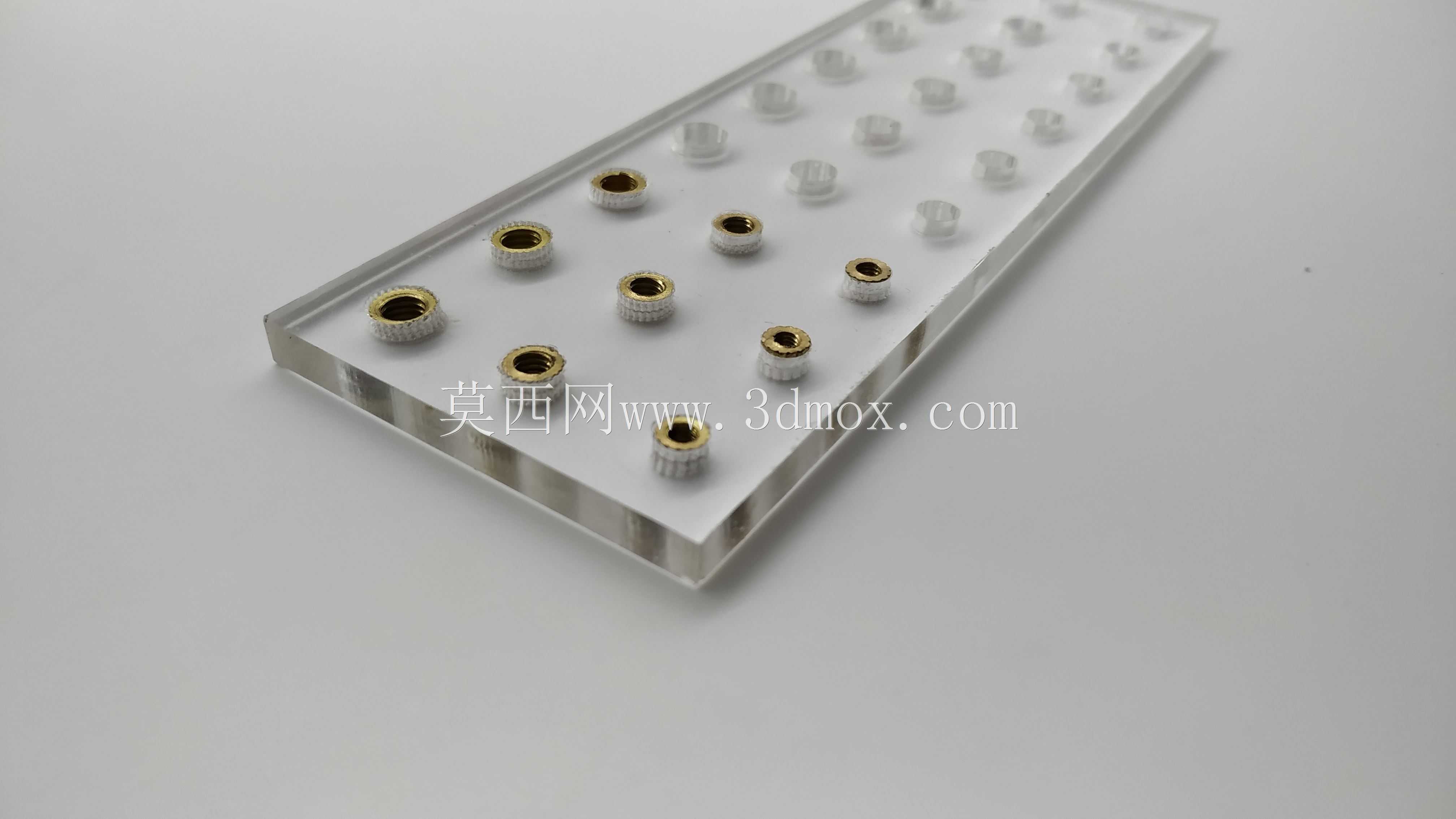

　　嵌件端部做了微小的倒角导向，既方便热熔时快速对准预制孔，也能避免嵌件压入时刮伤亚克力孔壁造成基材开裂。安装边界方面，嵌装前需要在亚克力板材上加工出对应尺寸的预制孔，孔径比嵌件外径小0.1-0.2mm，通过热熔烙铁将嵌件加热到合适温度后压入预制孔，热量会让嵌件周围的亚克力轻微熔融，冷却后亚克力会充分填充到嵌件表面的滚花凹槽内，形成牢固的结合；预制孔的位置需要距离板材边缘至少2倍嵌件外径的距离，避免压入嵌件时亚克力边缘出现应力开裂，相邻两个嵌件的中心距也要保证至少3倍嵌件外径，防止孔壁之间的基材厚度不足导致安装后强度不够。实际使用中，这类嵌件相比注塑用的热熔螺母，尺寸更适配DIY场景下常用的亚克力板材公差，

　　不需要对预制孔做二次修整就能顺利嵌装，滚花的齿深经过优化，既不会因为齿太浅导致咬合力不足，也不会因为齿太深造成压入时亚克力基材被过度挤压出现凸起；嵌件的内螺纹精度符合普通粗牙螺纹的标准公差，适配市面上常规的对应规格螺丝，不需要额外攻丝调整，拧入时的阻尼均匀，不会出现滑牙、卡滞的问题。在3D打印机的结构改装中，很多玩家会用亚克力板替代原有的型材机架做轻量化改装，这时候所有需要反复拆装调整的位置都需要预埋这类螺纹嵌件，比如经常需要调整张紧度的同步带轮固定位、需要定期清理维护的挤出机安装位、需要更换升级的散热模组固定位，使用这类嵌件后，不需要担心多次拆装导致亚克力板的安装孔报废，大幅提升了设备改装、维护的便利性；同时在小型桌面自动化设备的亚克力外壳、安装面板制作中，这类嵌件也能替代压铆螺母使用，不需要专用的压铆设备，只用普通的热熔烙铁就能完成安装，非常适合小批量制作、DIY开发的场景。设计时还考虑了嵌装后的端面平面度，嵌件的两个端面都做了平整处理，压入板材后端面与亚克力板面基本齐平，不会出现凸起导致安装部件倾斜、贴合不严的问题，对于安装平面度要求较高的导轨、电机等部件，不需要额外打磨嵌件端面就能满足安装精度要求；不同规格的嵌件长度做了区分，可适配3mm、5mm、8mm等不同厚度的亚克力板材，使用者可以根据自身使用的板材厚度选择对应长度的嵌件，避免出现嵌件过长穿透板材、过短导致结合力不足的问题。
