桌面级SCARA四轴机械臂结构设计

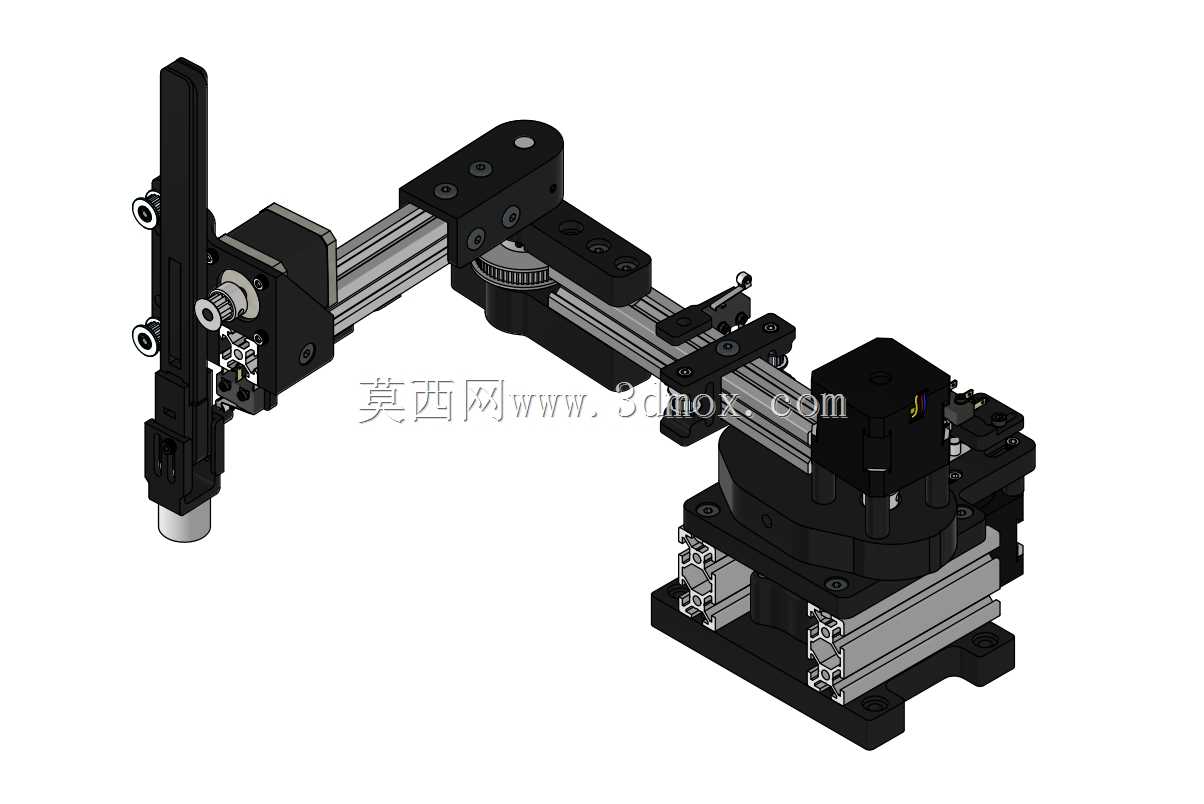

　　这套SCARA四轴机械臂的结构方案，面向桌面级轻载自动化场景搭建，整体采用铝型材拼接机身搭配3D打印功能构件的组合形式，在控制整机自重与制造成本的同时，保留了工业SCARA机器人经典的平面关节运动构型，非常适合小工位分拣、点胶、搬运、教学实训以及小型3D打印增减材作业这类对作业半径、重复定位精度有基础要求，但负载需求不大的使用场景。

　　从运动构型逻辑来看，该机械臂沿用SCARA机构的核心特性：底座回转关节、大臂摆动关节、小臂摆动关节全部在水平面内完成XY平面的轨迹插补，末端Z轴采用独立的直线升降模组搭配旋转输出轴，既可以在平面内实现快速的 pick-and-place 动作，也能完成竖直方向的下压、插接、锁付工序，水平方向的关节串联布局拥有天然的抗侧向刚性优势，竖直方向的浮动柔顺特性也能适配装配作业中轻微的对位容错需求，相比多关节六轴机器人，SCARA在平面作业场景下节拍更快、控制解算更简单，结构零件的加工装配门槛也更低。

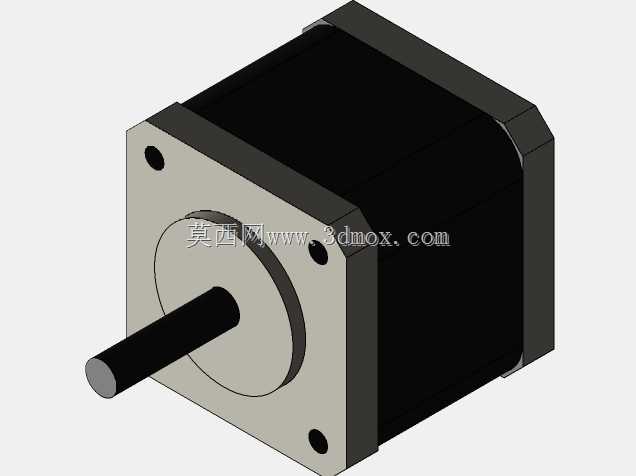

　　设计思路上没有采用一体式铸造机身的工业机器人方案，而是优先选用标准欧标铝型材作为大臂、小臂以及底座支撑的主体梁结构，型材自带的T型槽可以直接挂载电机、走线槽、限位开关以及末端执行器，不需要在梁体上额外加工大量安装孔位，后期调整臂长、加装传感器或者更换末端工装时，只需要松开槽内螺母就能重新排布组件，迭代改装的灵活度很高。关节位置的连接座、电机固定座、末端滑座这些形状复杂、需要保证同轴度的受力构件，采用一体化成型的打印件或者机加工件制作，在关节铰接处预留了标准轴承安装位，谐波减速或者同步带减速的安装腔也提前做了避让，装配时可以直接将伺服步进电机、减速轮系压装到位，不需要额外补焊或者拼接垫块。

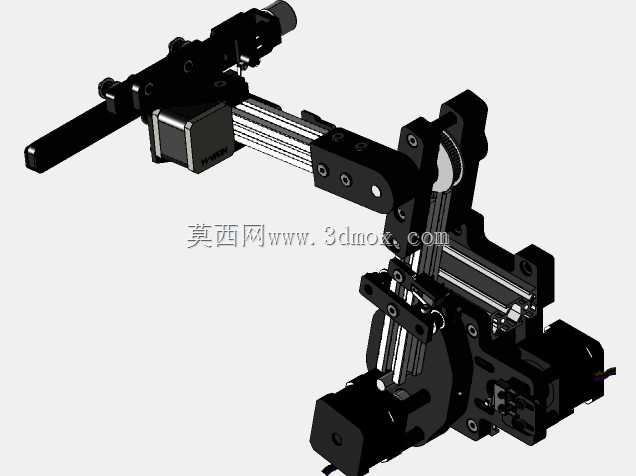

　　底座部分做了分层堆叠设计，最下方是铝型材拼接的加重安装底板，底板预留了多个贯穿安装孔，可以直接锁固在工作台面、铝型材机架或者移动小车上，抵消机械臂大臂伸展时产生的倾覆力矩；底板上方依次排布底座回转驱动电机、减速组件以及支撑回转座的交叉滚子轴承位，回转座上方承接大臂的第一摆动关节，所有驱动电机的走线都可以从型材中空腔以及关节侧边的走线槽内引出，避免手臂高速摆动时线缆拖拽拉扯。大臂与小臂的长度比例经过适配，在桌面有限的工位空间内平衡了作业覆盖半径和臂体刚性，臂展完全展开时可以覆盖底座前方扇形作业区域，日常工位上排布两个料盘或者一个点胶工位完全够用，臂体收回时回转半径很小，不会和周边的护栏、料仓发生干涉。

　　末端执行模块采用竖直布置的直线导轨滑台，滑台由独立电机驱动同步带或者丝杠完成升降动作，滑台底端预留了通用法兰安装面，可以按需替换夹爪、吸笔、点胶阀、螺丝锁付批头或者3D打印挤出头，末端旋转轴的输出端也做了标准轴孔配合，加装气动旋转接头或者电批接头都能直接适配。整机的安装边界在设计时就做了紧凑化约束，底座占地面积远小于工业六轴机器人，不需要专门的混凝土地基，普通防静电工作台面就能承载，车间里做小零件上下料、实验室里做自动化实验、创客空间里做自定义作业站都可以直接部署。

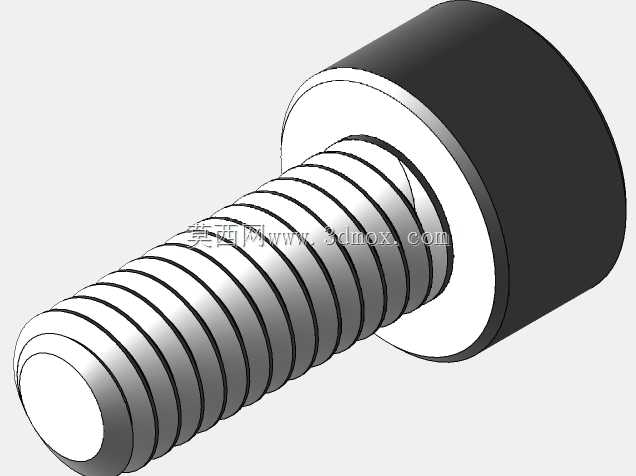

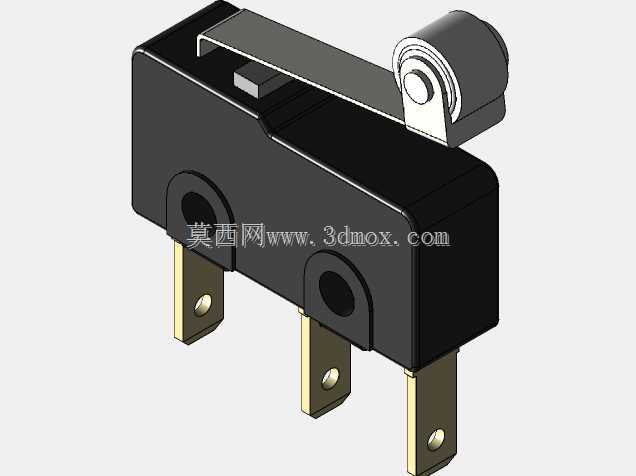

　　结构细节上，每个关节都预留了限位挡块和光电开关的安装位置，避免软件失控时臂体超程碰撞，铝型材梁的侧面预留了足够的平面用来挂载拖链，气管和电机线可以统一收纳在拖链内，随手臂弯曲动作有序弯折。整套结构把复杂的定制机加工零件数量压到很低，大部分标准件都可以直接采购市面通用型材、电机、导轨和紧固件，对于自动化从业者做方案验证、教学演示或者小型专属作业站搭建来说，既能清晰展示SCARA机器人的关节传动逻辑，也能直接在该结构基础上替换更高精度的减速组件、升级伺服系统，进一步提升整机的负载和定位精度。
